圖紙打不開，讓人非常頭疼。碰到這種情況，有時提示錯誤，有時軟件會崩潰退出，不光國產CAD會遇到這種現象，AutoCAD也會，下面分別給大家介紹一下解決辦法。

1.圖紙版本高于當前CAD版本

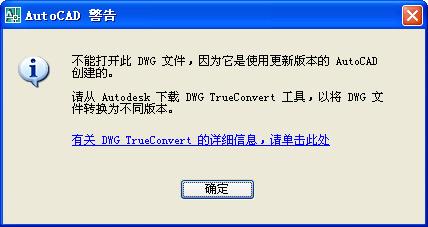

這種情況通常會出現類似以下提示：

解決辦法：

①請裝了高版本CAD的同事幫忙轉存；

②下一個最新版本的CAD，AUTOCAD高版本比較大，2個多G；

③下一款DWG圖紙轉換工具，例如AUTOCAD提供的看圖工具DWGTrueView（不過這個工具也有二三百兆）；

④也可以下載一個小一點的看圖軟件，如“e建筑”和“CAD看圖大師”，才20幾兆。不僅支持瀏覽AutoCAD、浩辰、天正、中望等CAD圖紙，還能秒速打開幾百兆的BIM模型。

2.圖紙太大，打開圖紙所需內存超出了一定范圍

打開圖紙到一定比例后軟件無響應，等待一段時間后軟件退出。如果你安裝的是32位CAD，在內存占用上升到1.3 G以上以后退出，這種情況說明圖紙比較復雜，超出了軟件承受的極限。

解決辦法：

如果經常操作類似圖紙，建議用戶安裝64位操作系統和CAD，并增加內存。

3.圖紙中有錯誤數據

圖紙中的錯誤數據來源不同，因此現象和處理方式也不完全相同。有些圖紙可以通過修復打開，有些則無法打開。如出現下圖提示框：

解決辦法：

直接在提示對話框中點“修復”按鈕即可，CAD會嘗試修復錯誤數據并打開文件。

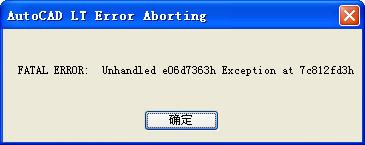

還有種情況，有時會直接提示致命錯誤，然后軟件會直接退出，而且不同文件退出時提示的信息也不完全相同，如下圖：

解決辦法：用修復（RECOVER）命令打開圖紙，看看能不能修復錯誤并打開。

4. 圖形文件無效

如果打開圖紙后出現“圖形文件無效”的提示，通常這個文件就無藥可救了。

如果是意外導致這種情況，圖紙通常沒有辦法修復，只能找備份文件或之前自動保存的文件。如果是人為錯誤地將一些后綴，如*.dwl文件的擴展名直接改成*.dwg，*.dwl根本不是圖紙文件，改了擴展名也不能打開。這時，將文件改回原來的擴展名，找正確的圖紙原文件或備份文件打開即可。
