購買理由首先，這臺筆記本電腦 按鍵有損壞，也比較卡了，朋友換了新電腦后，給俺處理掉！

由于家里的蝸牛星際確實蠻多，想著，這臺筆記本的屏幕，好像可以給蝸牛星際當調試顯示器使用！

雖然現在市場上17 19 寸的顯示器才100-200左右，但是，DIY的快感，瞎折騰這些，真的挺有趣的。

于是某寶搜了下驅動板，問店家顯示器的型號，店主說幫忙寫入，并發來鏈接，俺覺得服務挺好，就下單了：驅動板：65、HDMI線：6、亞克力保護盒：18、小喇叭：8。

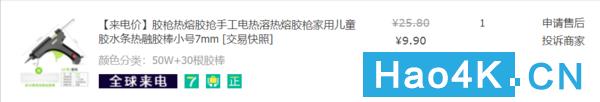

然后，為了固定顯示器，還買了9.9包郵的熱熔槍，張K友上經常推，記得買30根膠棒：

東西都到齊后，就準備開始改造了！

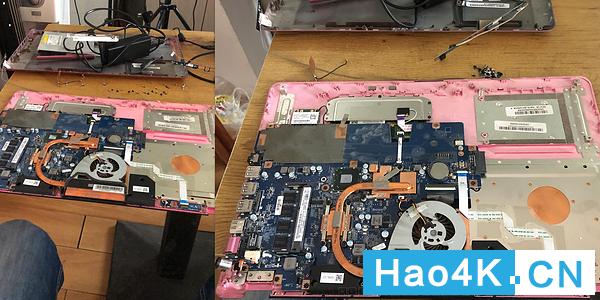

外觀展示首先拆掉筆記本，其實很簡單，螺絲下掉，然后慢慢拆卡扣即可，如果是壞筆記本，直接大力出奇跡，俺就是太小心了，拆就花了半天！

一張手機圖：

拆完之后，因為等快遞，所以放了幾天，所有東西到齊后，用相機給大家拍圖：

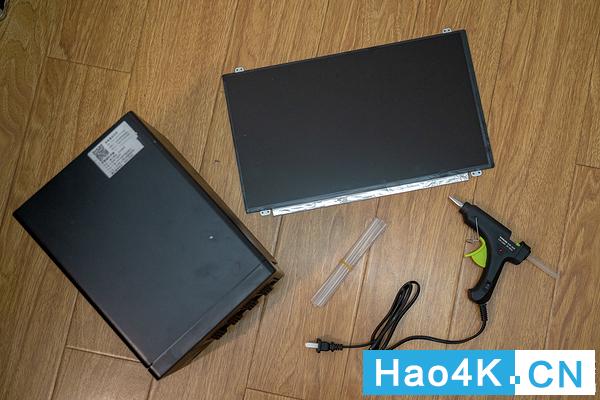

1、左邊是蝸牛B款，右邊是屏幕+熱熔槍：

2、屏幕拆掉以后，看下右下角是屏幕的型號，記得給客服：

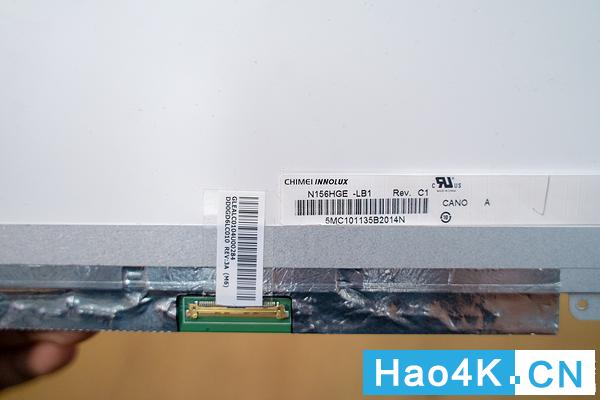

3、客服通過這個圖，就知道型號多少，然后給你的驅動板寫入對應程序，俺這款是N156HGE-LB1：

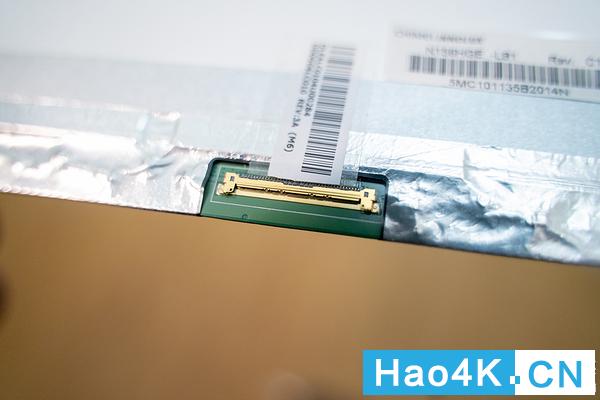

4、這個就是顯示屏的接口：

5、驅動板到貨了，有含一個電源，板子，按鍵線，連顯示器的線：

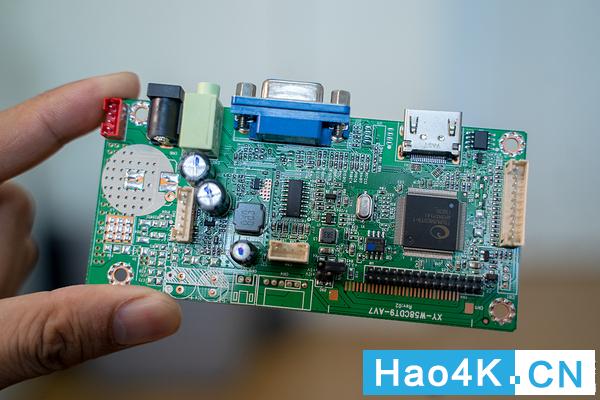

6、驅動板，其實俺看不懂，但是接口都一一對應，還是很好安裝的：

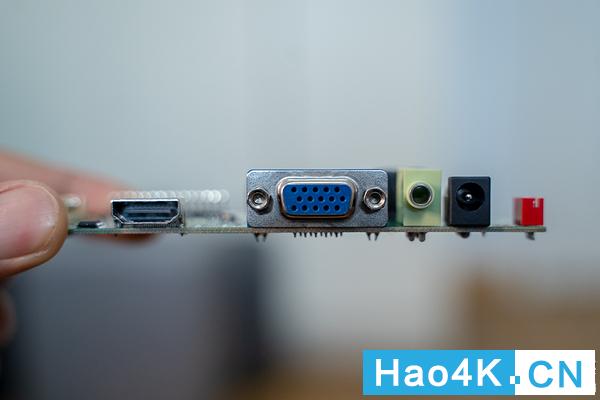

7、有一個HDMI接口，一個VGA接口，一個電源接口，一個音頻接口：

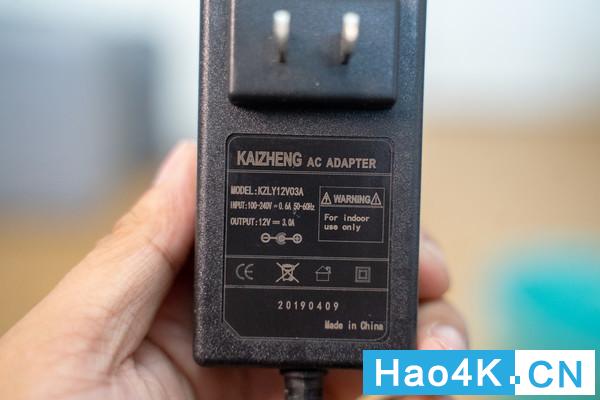

8、電源是12V 3A的：

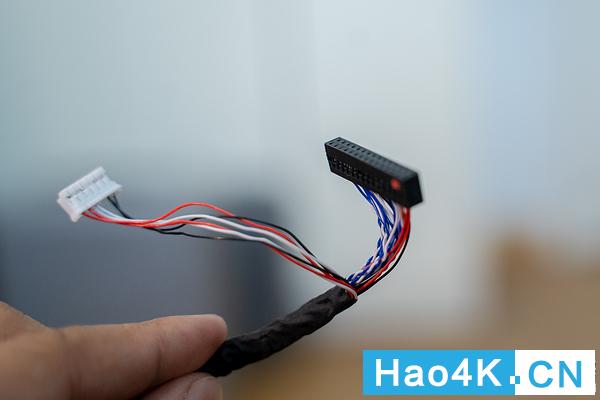

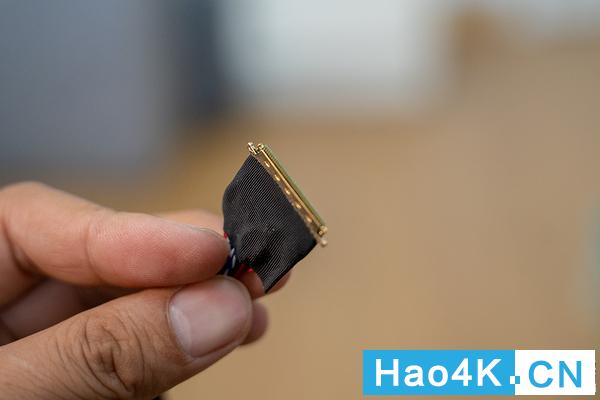

9、連接顯示器的線：

10、另外一頭：

11、顯示器按鍵，可以調整亮度，音量這些：

12、接上顯示器測試一下：

13、點亮了：

14、這個燈也亮了：

15、顯示效果不錯，拍照也許看著有紋，肉眼沒有：

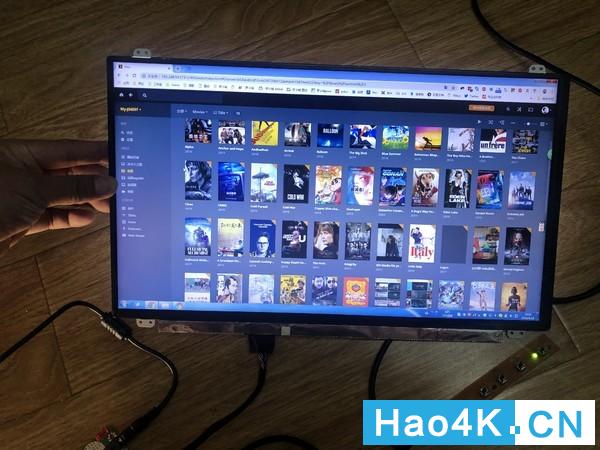

16、隨便進下plex里看看，也蠻爽：

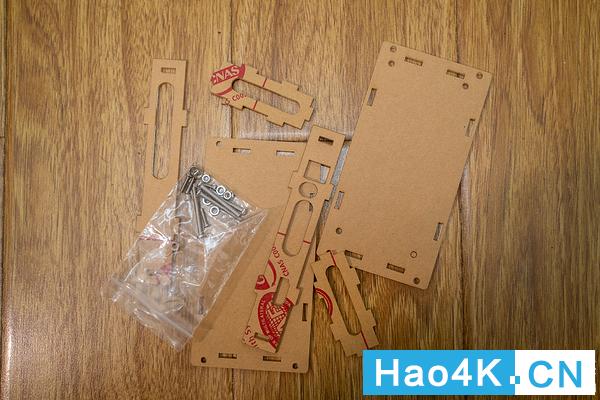

17、組裝亞克力的殼子：

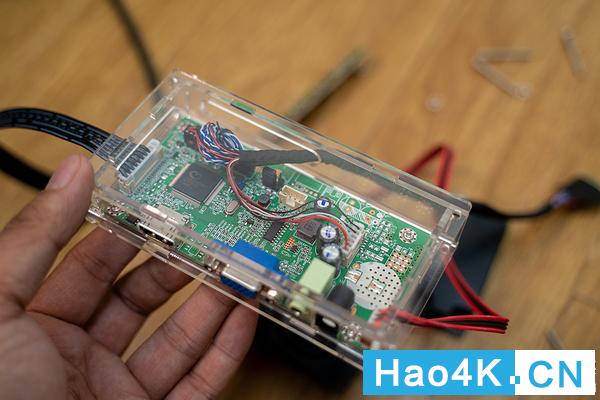

18、看起來復雜，組裝卻很容易，主要是為了保護主板，怕碰壞：

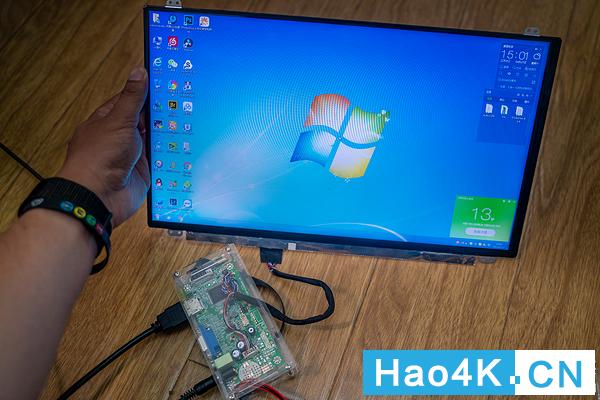

19、怕組裝的時候有問題，又接了一次屏幕，一切正常：

20、本來準備找一個紙板當背后的殼子的，后來發現還留了屏幕的A板，直接拿來當殼子：

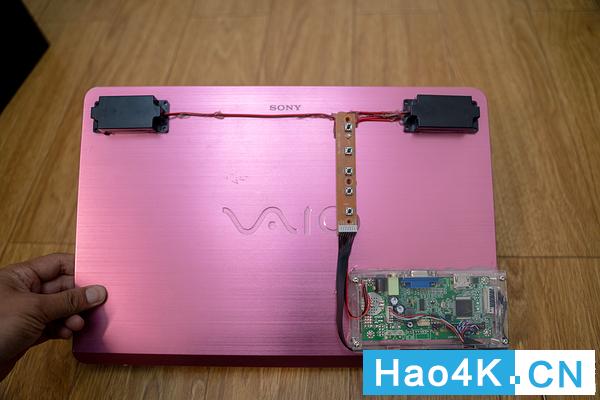

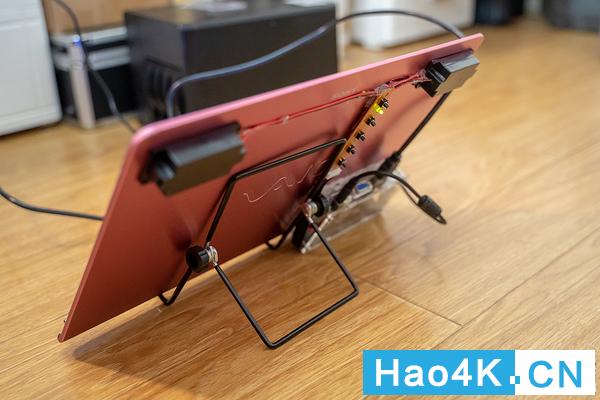

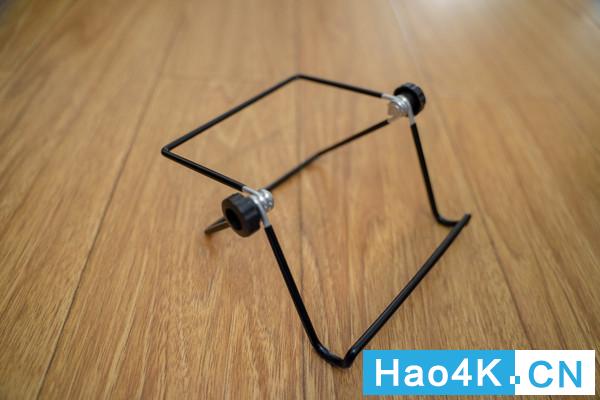

21、用熱熔膠固定了一下后，翻出了家里的這個支架：

22、支架挺穩的：

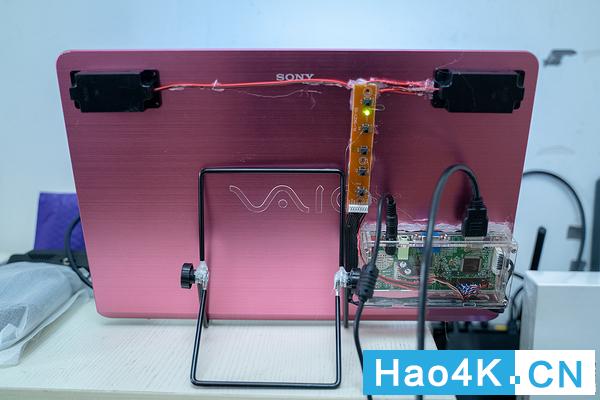

23、接上hdmi和電源后的樣子：

使用感受使用了幾天，除了屏幕丑，目前感覺挺舒服的，首先體積變小，但是清晰度還是不錯的，一些調試用這個很棒。

下篇文章的一些HTPC，軟路由教程的安裝，都可以用這個屏幕替代了！

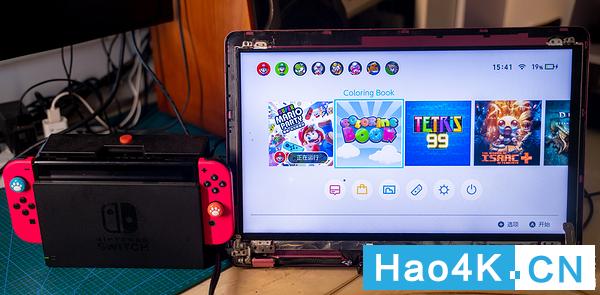

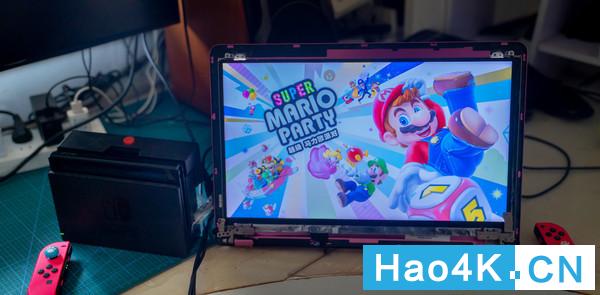

最主要，接上switch，因為加了2個喇叭，完美給switch當便攜桌面屏用了，很棒！

總結又到了總結的時候了，這篇文章寫得挺快的！

本次DIY，純屬享受DIY的樂趣，其實俺有一個想法， 將閑置的筆記本拆掉后，主板用來做一個HTPC或者NAS，顯示器用來改造，而且也在網上看到了很多案例，等以后有機會改造，再分享給大家！

這個DIY屏幕，外觀雖然很丑，但是廢物利用，又能享受DIY的樂趣，推薦有興趣的朋友，把家里不要的筆記本改來玩一玩！另外，本站關于蝸牛星際的文章越來越少，俺后續分享的折騰電腦的文章，雖然會帶上蝸牛星際的標簽，但是90%的電腦都可以做同樣的功能的！

只是，現在俺更喜歡的是J1900、J3455等較低功耗的CPU下安裝這些服務，長時間開機，不會浪費電！

而蝸牛星際的U是J1900，就很適合，也有人多人需要這些文章，才添加這個標簽，請大家理解哈！
