網絡交換機的作用，手把手教你如何使用

在網絡設備中，交換機的是不可缺少的一種網絡設備，也許還有很多人不知道交換機具體是什么，下面是為大家介紹的交換機的概念及作用，不懂的你不妨來看看吧!

交換機的概念介紹：

交換機(switch)是集線器的換代產品，其作用也是將傳輸介質的線纜匯聚在一起，以實現計算機的連接。但集線器工作在OSI模型的物理層，而交換機工作在OSI模型的數據鏈路層。

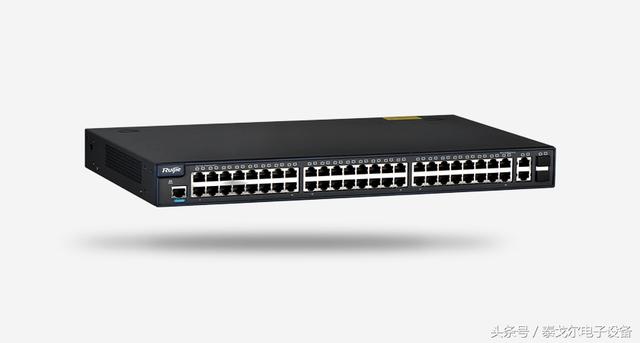

交換機

交換機的作用介紹：

1. 提供網絡接口

交換機在網絡中最重要的應用就是提供網絡接口，所有網絡設備的互聯都必須借助交換機才能實現。主要包括：

(1)連接交換機、路由器、防火墻和無線接入點等網絡設備。

(2)連接計算機、服務器等計算機設備。

(3)連接網絡打印機、網絡攝像頭、IP電話等其它網絡終端。

2. 擴充網絡接口

盡管有的交換機擁有較多數量的端口(如48口)，但是當網絡規模較大時，一臺交換機所能提供的網絡接口數量往往不夠。此時，就必須將兩臺或更多臺交換機連接在一起，從而成倍地擴充網絡接口。

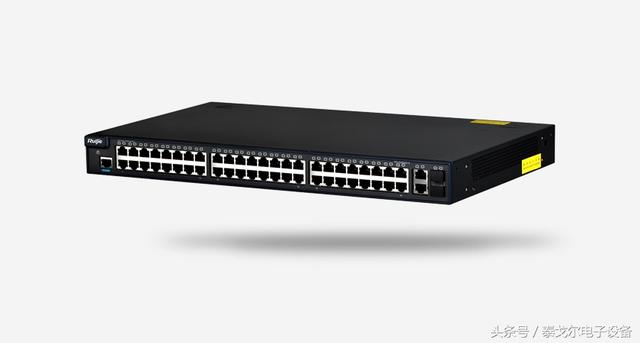

交換機

3. 擴展網絡范圍

產品概覽惠普(HP) |更多交換機

惠普ProCurve Switch 8212zl(J8715B) 網絡交換機

惠普ProCurve Switch 8212zl(J8715B) 網絡交換機

接口類型：288個自適應10/100/1000端口,或48個10-GbE端口,或288個mini-GBIC,或這些端口的組合接口數目：288口

傳輸速率：10M/100M/1000Mbps擴展插槽：12個可用的模塊插槽

交換機與計算機或其它網絡設備是依靠傳輸介質連接在一起的，而每種傳輸介質的傳輸距離都是有限的，根據網絡技術不同，同一種傳輸介質的傳輸距離也是不同的。當網絡覆蓋范圍較大時，必須借助交換機進行中繼，以成倍地擴展網絡傳輸距離，增大網絡覆蓋范圍。

根據不同的標準，可以對交換機進行不同的分類。不同種類的交換機其功能特點和應用范圍也有所不同，應當根據具體的網絡環境和實際需求進行選擇。

1. 可網管交換機和傻瓜交換機

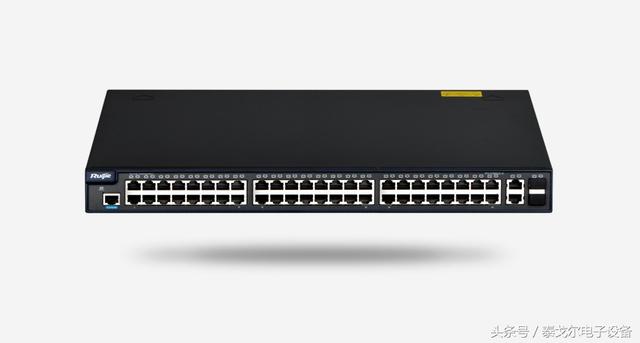

交換機

(1)可網管交換機

也稱智能交換機，它擁有獨立的操作系統，且可以進行配置與管理。一臺可網管的交換機在正面或背面一般有一個網管配置Console接口，現在的交換機控制臺端口一般采用RJ-45端口，如圖4.1所示?？晒芾硇徒粨Q機便于網絡監控、流量分析，但成本也相對較高。大中型網絡在匯聚層應該選擇可管理型交換機，在接入層視應用需要而定，核心層交換機則全部是可管理型交換機。

(2)傻瓜交換機

不能進行配置與管理的交換機稱為不可網管交換機，也稱傻瓜交換機。如果局域網對安全性要求不是很高，接入層交換機可以選用傻瓜交換機。由于傻瓜交換機價格非常便宜，被廣泛應用于低端網絡(如學生機房、網吧等)的接入層，用于提供大量的網絡接口。

　2. 固定端口交換機和模塊化交換機

(1)固定端口交換機

固定端口交換機只能提供有限數量的端口和固定類型的接口(如100Base-T、1000Base-T或GBIC、SFP插槽)。一般的端口標準是8端口、16端口、24端口、48端口等。固定端口交換機通常作為接入層交換機，為終端用戶提供網絡接入，或作為匯聚層交換機，實現與接入層交換機之間的連接。如圖4.2所示為Cisco Catalyst 3560系列固定端口交換機。如果交換機擁有GBIC、SFP插槽，也可以通過采用不同類型的GBIC、SFP模塊(如1000Base-SX、1000Base-LX、1000Base-T等)來適應多種類型的傳輸介質，從而擁有一定程度的靈活性。

(2)模塊化交換機

也稱機箱交換機，擁有更大的靈活性和可擴充性。用戶可任意選擇不同數量、不同速率和不同接口類型的模塊，以適應千變萬化的網絡需求。如圖4.3所示為Cisco Catalyst 4503模塊化交換機。模塊化交換機大都具有很高的性能(如背板帶寬、轉發速率和傳輸速率等)、很強的容錯能力，支持交換模塊的冗余備份，并且往往擁有可插拔的雙電源，以保證交換機的電力供應。模塊化交換機通常被用于核心交換機或骨干交換機，以適應復雜的網絡環境和網絡需求。

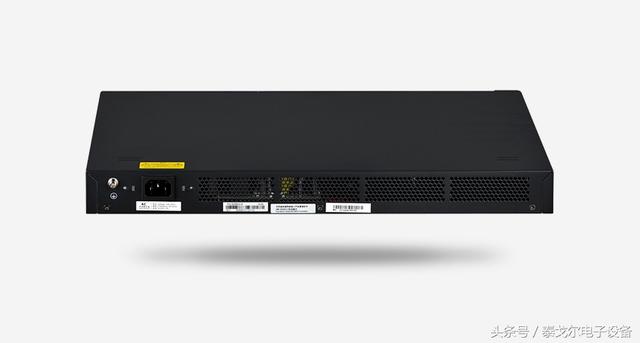

交換機

　3. 接入層交換機、匯聚層交換機和核心層交換機

(1)接入層交換機

部署在接入層的交換機就稱為接入層交換機，也稱工作組交換機，通常為固定端口交換機，用于實現終端計算機的網絡接入。接入層交換機可以選擇擁有1～2個1000Base-T端口或GBIC、SFP插槽的交換機，用于實現與匯聚層交換機的連接。

(2)匯聚層交換機

部署在匯聚層的交換機稱為匯聚層交換機，也稱骨干交換機、部門交換機，是面向樓宇或部門接入的交換機。匯聚層交換機首先匯聚接入層交換機發送的數據，再將其傳輸給核心層，最終發送到目的地。匯聚層交換機可以是固定端口交換機，也可以是模塊化交換機，一般配有光纖接口。與接入層交換機相比，匯聚層交換機通常全部采用1000Mbps端口或插槽，擁有網絡管理的功能。

(3)核心層交換機

部署在核心層的交換機稱為核心層交換機，也稱中心交換機。核心層交換機屬于高端交換機，一般全部采用模塊化結構的可網管交換機，作為網絡骨干構建高速局域網。

4. 對稱交換機和非對稱交換機

(1)對稱交換機

在對稱交換機中，所有端口的傳輸速率均相同，全部為100Mbps(快速以太網交換機)或者全部為1Gbps(吉比特以太網交換機)。其中，100Mbps對稱交換機用于小型網絡或者充當接入層交換機，1Gbps對稱交換機則主要充當大中型網絡中的匯聚層或核心層交換機。

(2)非對稱交換機

非對稱交換機是指擁有不同速率端口的交換機。提供不同帶寬端口(例如100Mbps端口和1000Mbps端口)之間的交換連接。其通常擁有2～4個高速率端口(1Gbps或10Gbps)以及12～48個低速率端口(100Mbps或1Gbps)。高速率端口用于實現與匯聚層交換機、核心層交換機、接入層交換機和服務器的連接，搭建高速骨干網絡。低速率端口則用于直接連接客戶端或其它低速率設備。
