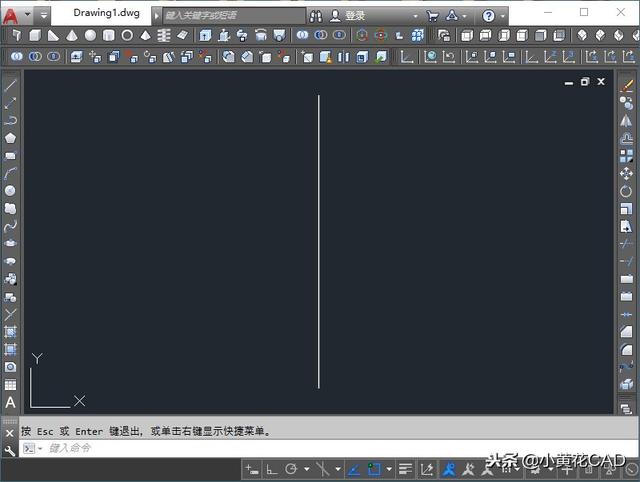

1，前視圖，繪制一條豎線，長度為24

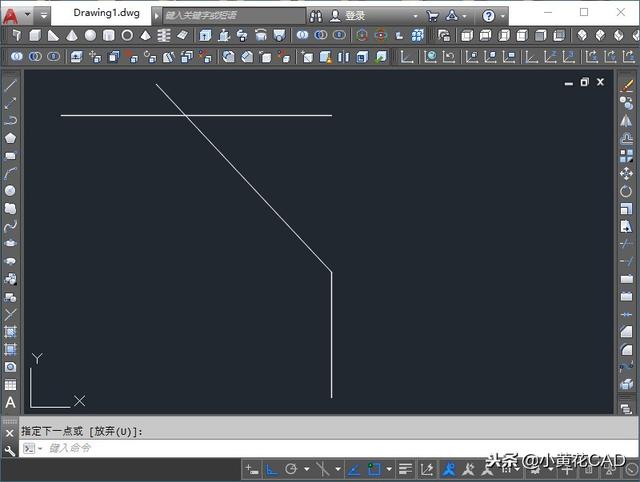

2，豎線上端點為起點，繪制一條任意長度斜線，角度為133°

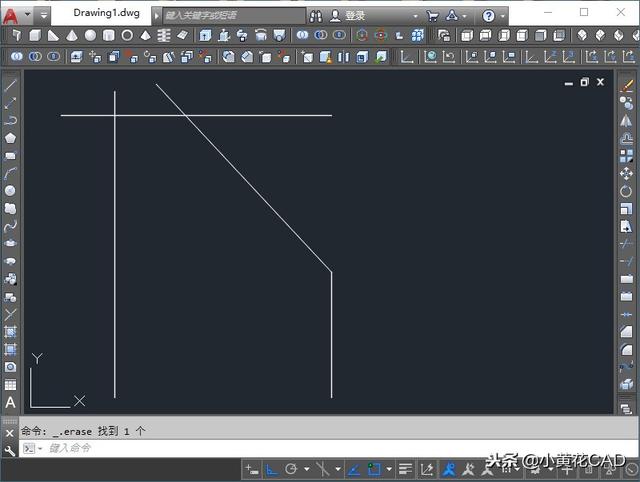

3，豎線下端點往上，距離為54，繪制一條橫線
4，豎線下端點往左，距離為41.5，繪制一條豎線
5，修剪、刪除多余圖形
6，外側輪廓線往內偏移出殼厚，距離為2，并對兩端封口（備份偏移出的輪廓線）

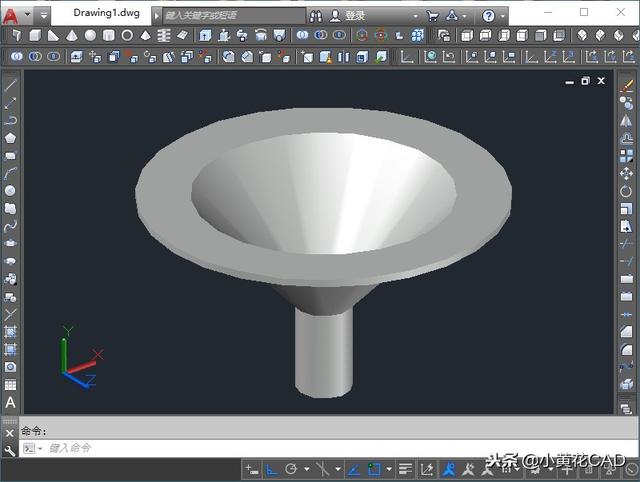

7，通過旋轉，得到主體三維模型

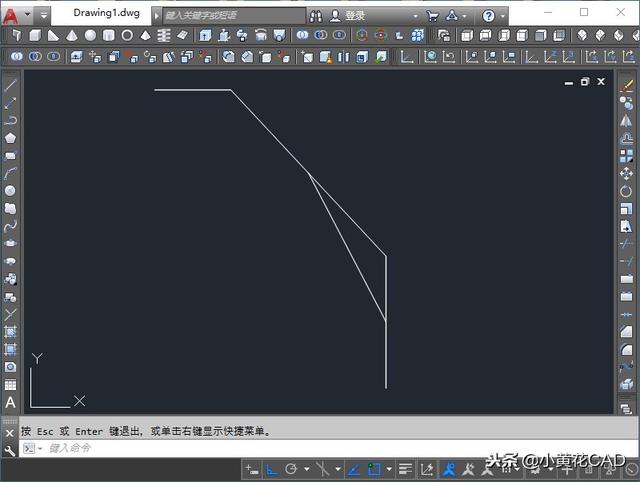

8，前視圖，找的備份內測輪廓線，直線連接豎線和斜線的中點

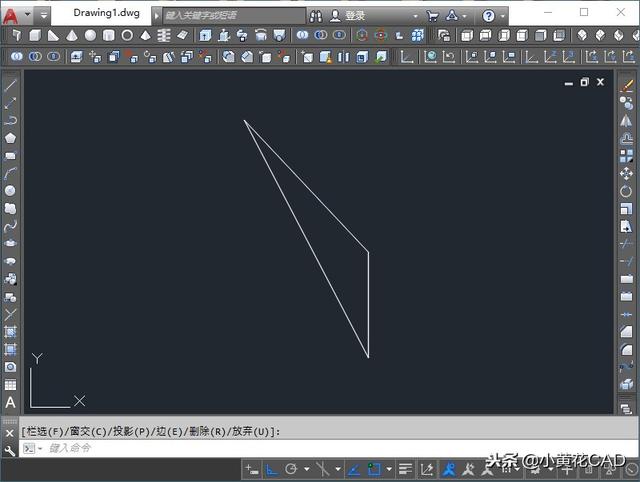

9，修剪掉多余圖形

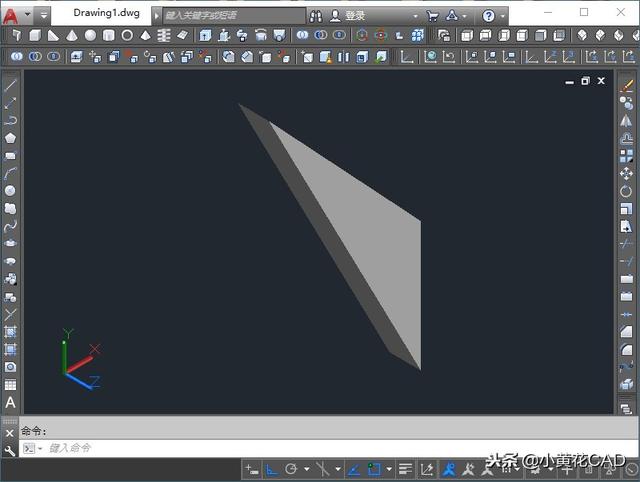

10，通過拉伸命令，得到三維部件
11，陣列出三份

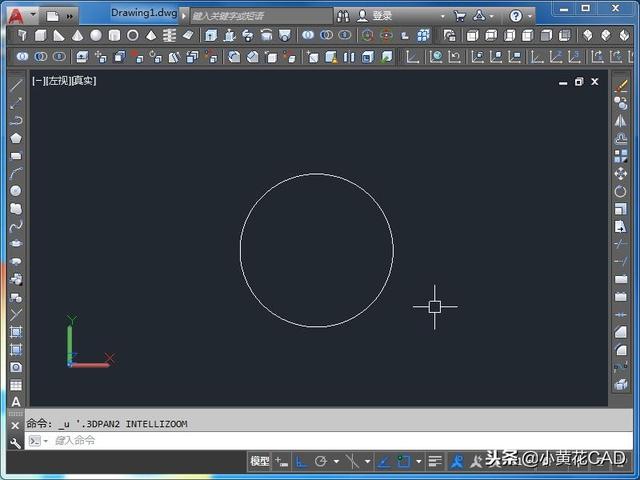

12，左視圖，繪制一個直徑8的圓

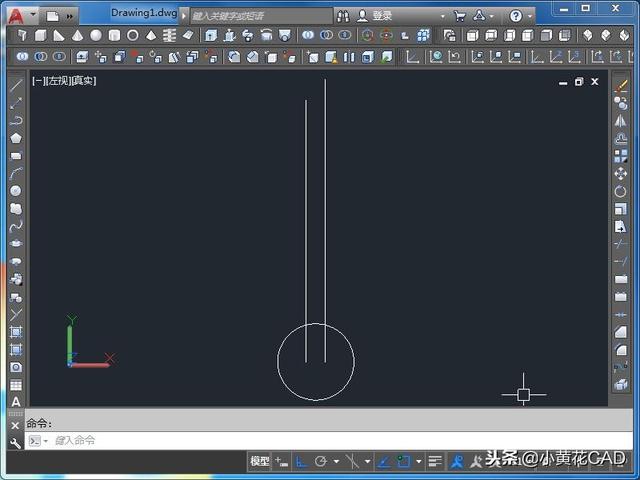

13，圓心往左，距離1為起點，繪制任意長度豎線；同理繪制右側豎線

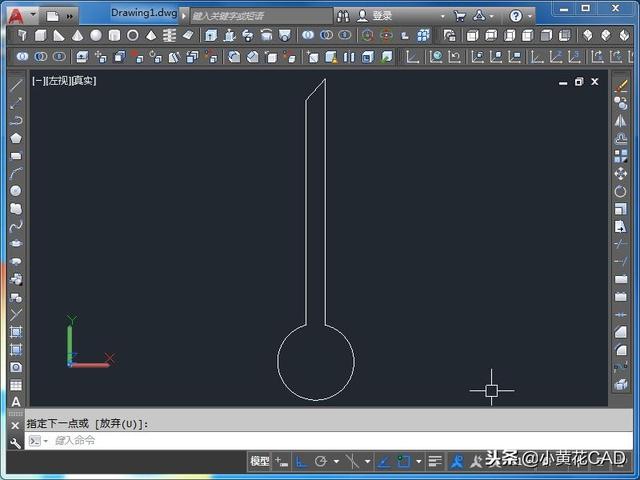

14，修剪多余圖形，并對頂端封口
15，直徑8的圓下象限點和備份外側輪廓線定位

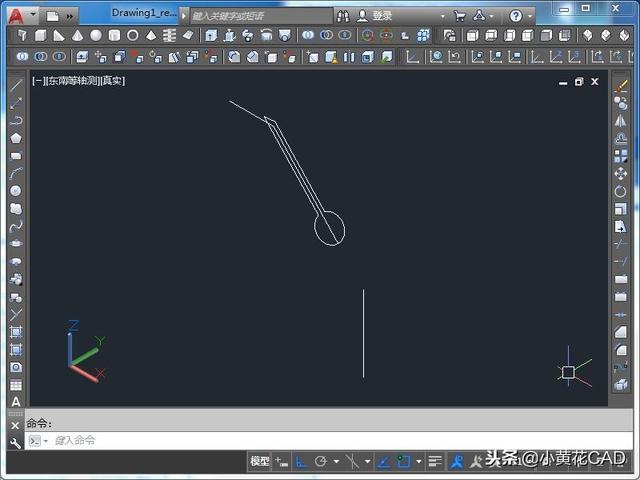

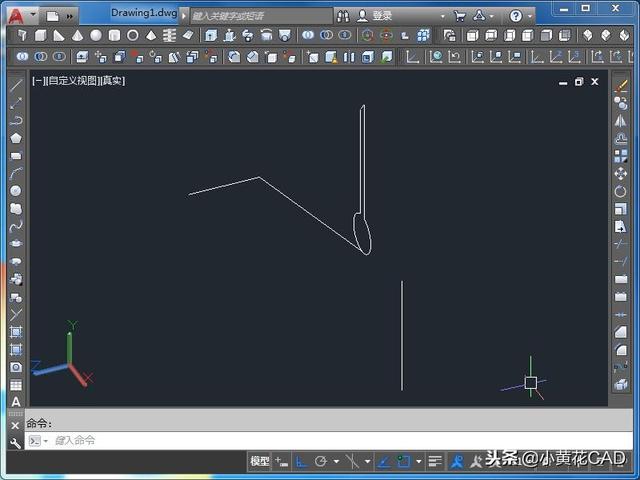

16，通過對齊命令，使輪廓線和備份輪廓線上133°斜線齊平
17，通過拉伸命令，得到部件三維實體模型

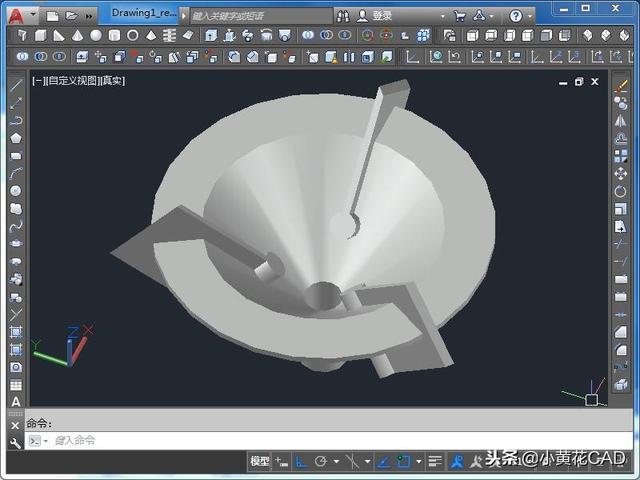

18，陣列出三份

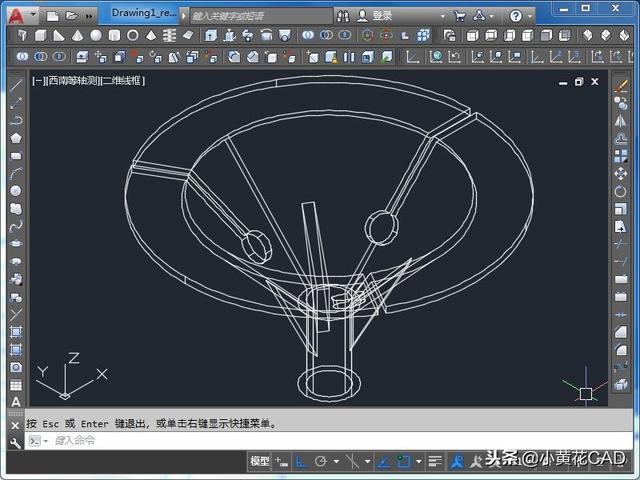

19，和主體進行定位

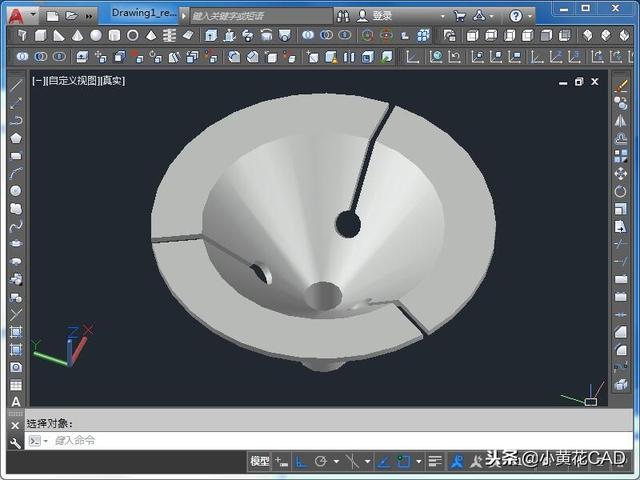

20，通過差集預算，得到切口造型
21，剩余部件進行定位合并

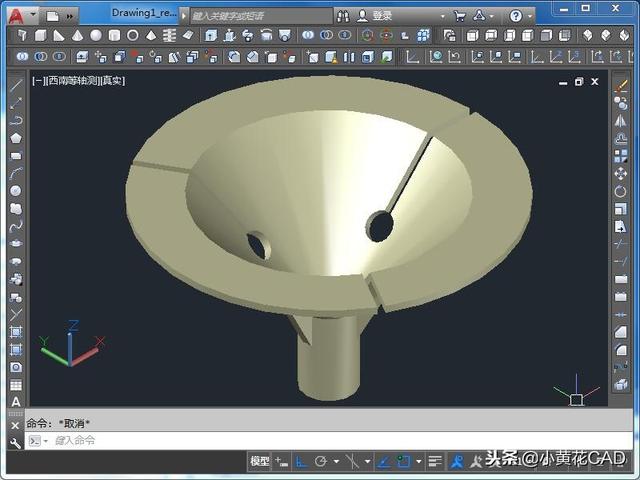

22，上色，完成繪制
