最近充電頭網拿到了巧友三款移動電源，分別是臻巧磁能無線充電寶、易捷磁能無線充電寶和阿磁充電寶。這三款產品容量、充電功率和造型設計等都是考察市場后專門設計的，以便面向不同的用戶人群。

今天先和大家分享巧友4000mAh臻巧磁能無線充電寶的拆解，這款產品整體精致小巧不占地方，可隨時放入包包攜帶出門，專為女生量身打造，從機身到包裝盒都是女生喜歡的粉色。此外這款產品還設計有磁貼用來吸附充電寶，一改只能在正面進行無線充電的場景。下面就讓我們來看看這款產品里面用料如何。

一、巧友臻巧磁能無線充電寶外觀

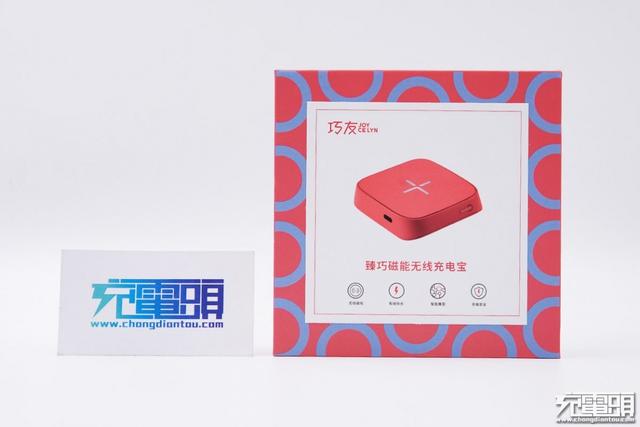

硬紙質包裝盒采用天地蓋設計，頂面是規則圓環圖案設計，中心位置貼有方形白色貼紙，上面印有產品外觀圖、巧友品牌、產品名稱和四個產品特性標簽。

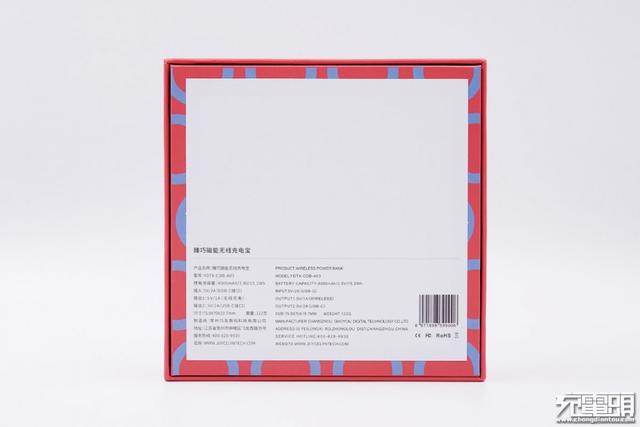

包裝盒底面同樣貼有白色貼紙，上面標注產品信息產品名稱：臻巧磁能無線充電寶型號：YDTX-CDB-A03鋰電池容量：4000mAh/3.8V/15.2Wh額定容量：2520mAh（5V/2A）USB-C輸入/輸出：5V/2A無線充輸出：5V/1A尺寸：75.9*70*19.7mm重量：122g制造商：常州巧友數碼科技有限公司產品已經通過了CE認證和FCC認證。

打開包裝上頂蓋，內部是白色EVA進行固定保護，EVA設有兩個凹槽分別用來放置移動電源和數據線。

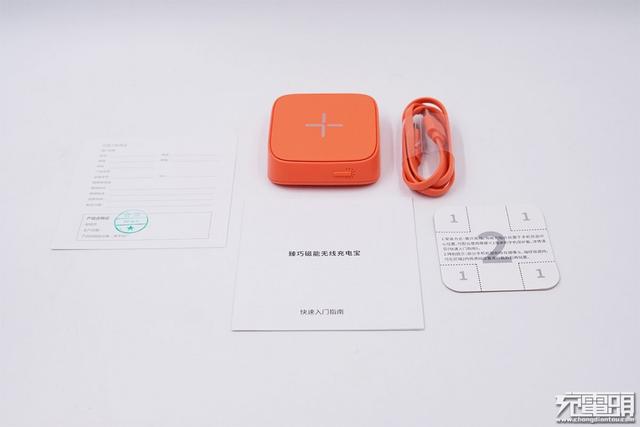

包裝內全部東西一覽，包括移動電源、數據線、磁貼、合格證和說明書。

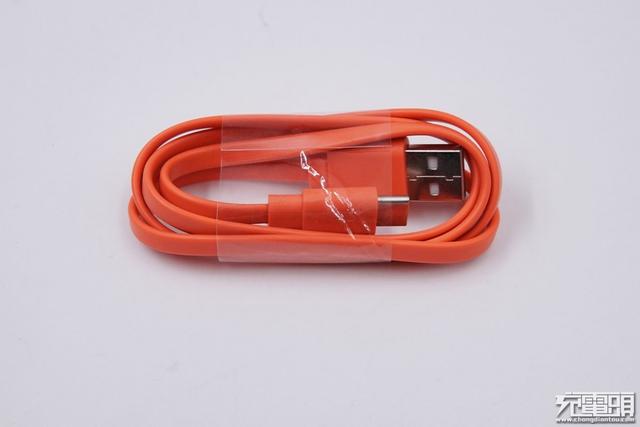

數據線特寫，線身扁平設計，且進行了抗彎折處理，線頭塑料外殼磨砂處理方便插拔使用。經過實測數據線長約85cm，足夠應付大多數使用場景。

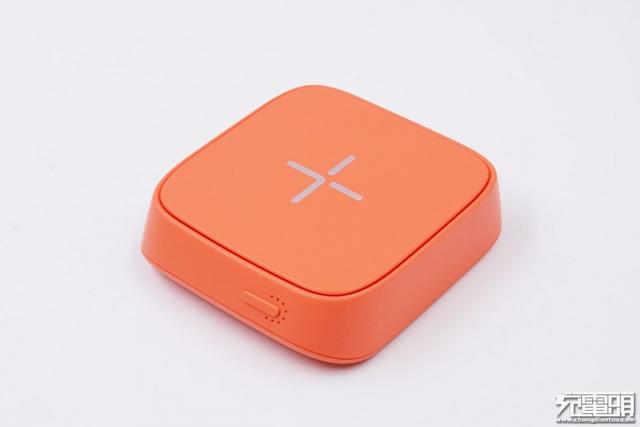

巧友這款臻巧磁能無線充電寶機身上窄下寬，側身光滑弧面過渡，整體精致小巧不占地方，可隨時放入包包攜帶出門，專為女生量身打造。

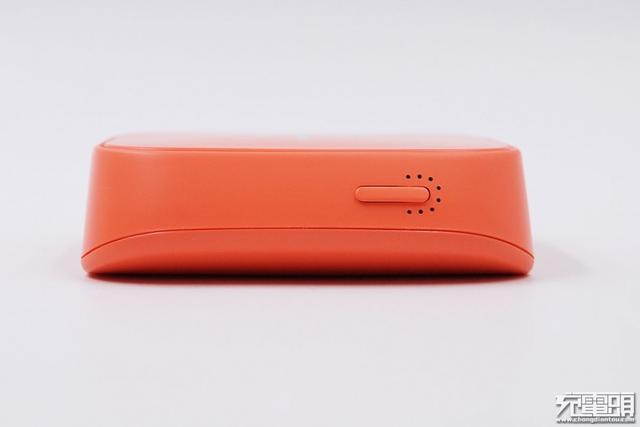

機身正面配有電源開關鍵和弧形排布的8顆LED指示燈。

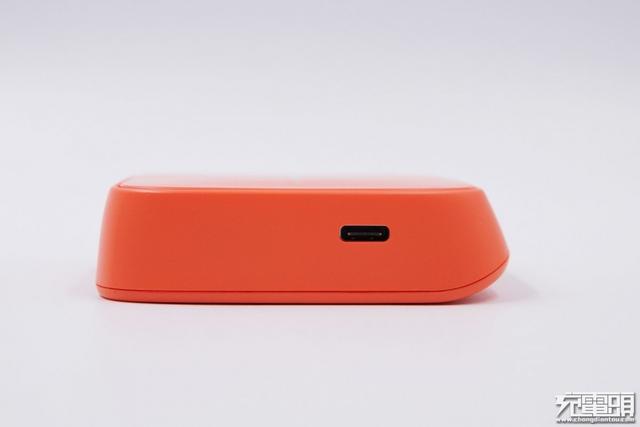

相鄰側面配有一個USB-C接口，可進行10W輸入或輸出。

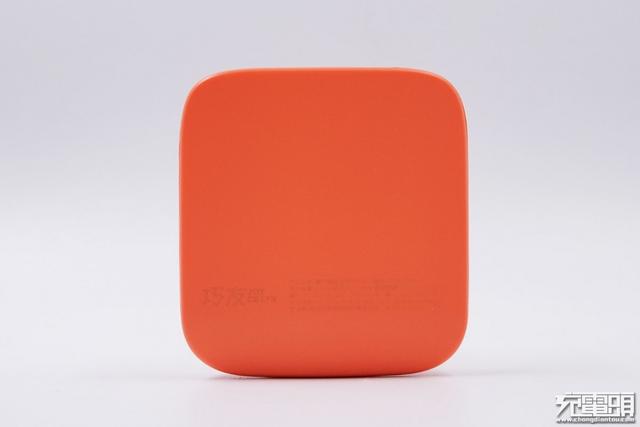

底面在下端位置為弧面設計，并且印有產品基本參數信息。

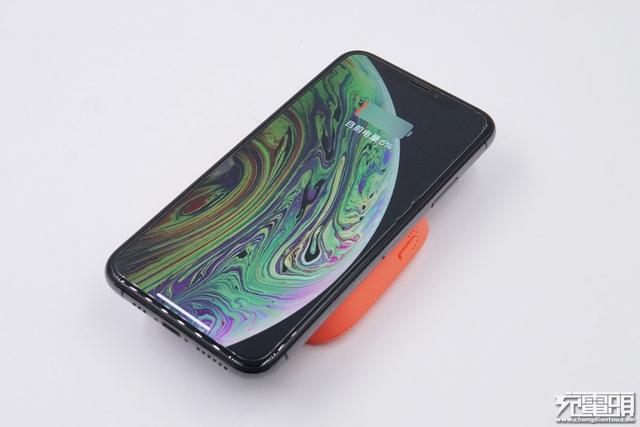

將手機放在無線充電寶頂部即可進行無線充電，此外產品配有磁力貼片，正確安裝后可將無線充電寶吸附在手機上，做到邊進行無線充邊打電話等活動。

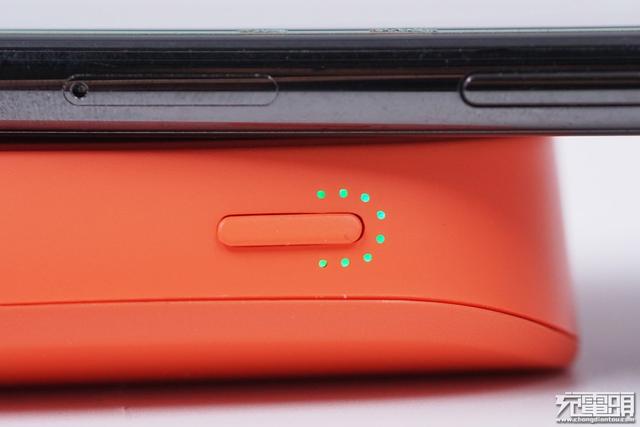

LED指示燈特寫，工作時亮綠光。

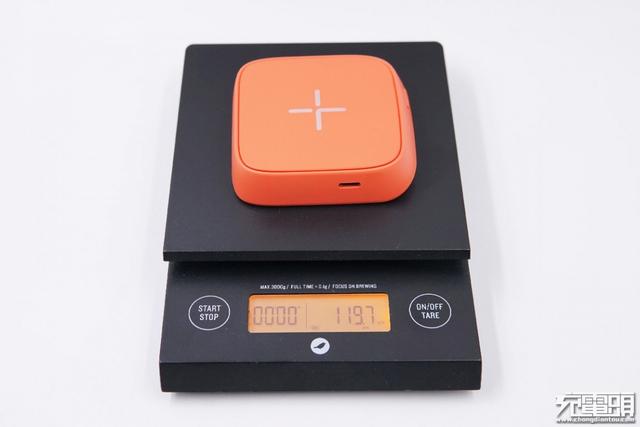

產品凈重約為120g。

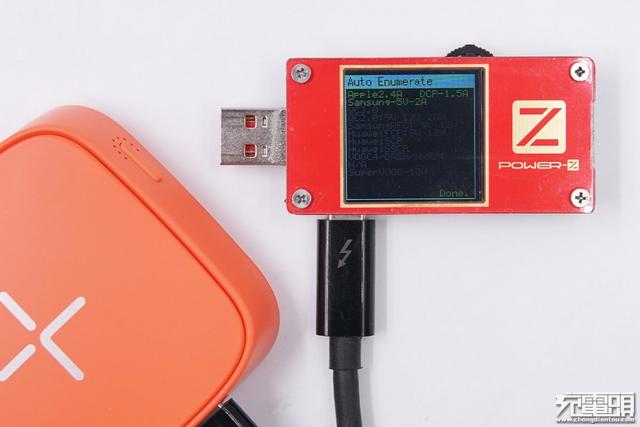

使用ChargerLAB POWER-Z KT001檢測USB-C口的輸出協議，顯示支持Apple 2.4A、Samsung 5V/2A、USB-DCP協議。

二、巧友臻巧磁能無線充電寶拆解

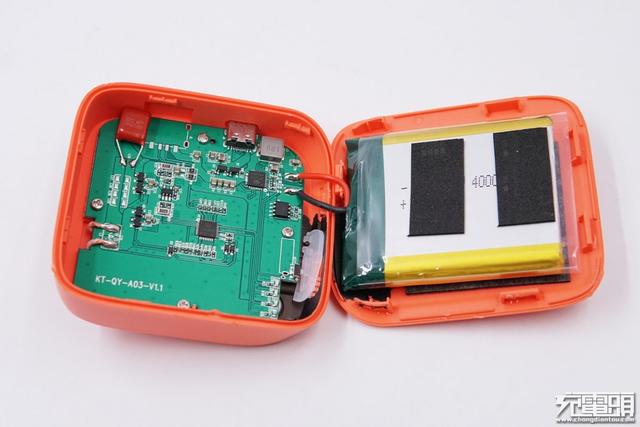

沿著側身組裝縫將底部外殼拆開，采用卡扣封裝固定方式，內部分為PCB板和電芯上下兩層。

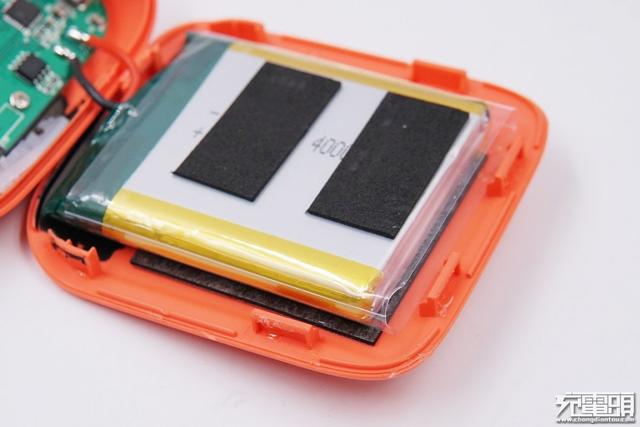

整塊電芯外套有透明塑料膜進行絕緣保護，塑料膜上還貼有兩塊黑色泡棉膠進行隔離保護。

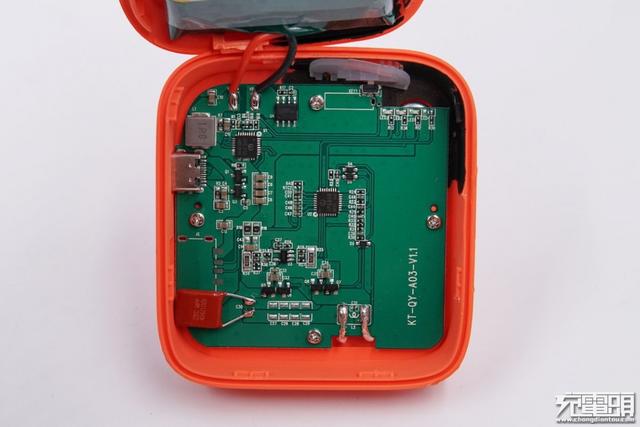

PCB板使用螺絲固定在外殼上，背面三顆較大芯片比較顯眼。

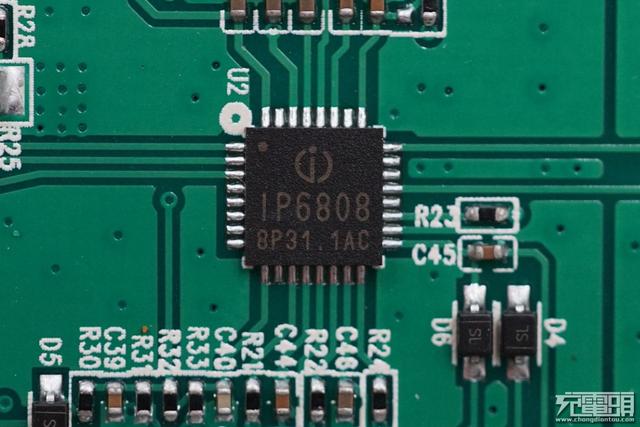

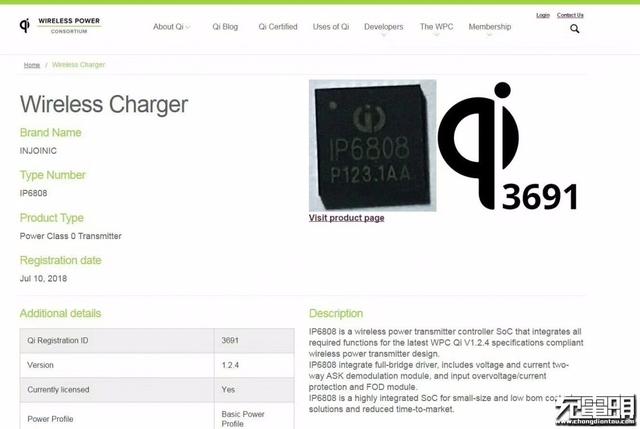

英集芯IP6808是一款無線充電發射端SoC控制芯片，兼容WPC Qi v1.2.4最新標準，集成了符合最新WPC Qi V1.2.4規范的無線功率發射器設計所需的所有功能，支持5W、蘋果7.5W、三星10W。IP6808通過analog ping檢測到無線接收器，并建立與接收端之間的通信，則開始功率傳輸。

英集芯IP6808解碼從接收器發送的通信數據包，然后用PID算法來改變振蕩頻率從而調整線圈上的輸出功率。一旦接收器上的電池充滿電時，IP6808終止電力傳輸。此外，片內還集成全橋驅動電路，包括電壓和電流雙向ASK解調模塊，以及輸入過壓/電流保護和FOD模塊。

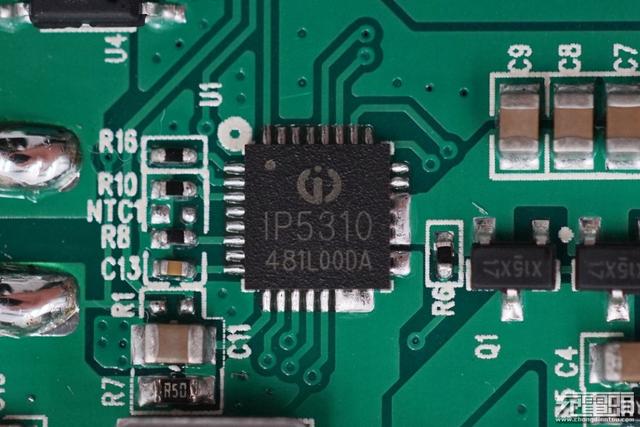

英集芯一體化SOC芯片方案IP5310，支持3A充電3.1A放電，升壓效率高達93%，充電效率高達92%，并且內置電源路徑管理可以邊沖邊放。集成LED電量顯示支持4.2V / 4.3V / 4.35V / 4.4V電池，集成Type-C DRP協議，是一顆多功能集成度高的SOC。

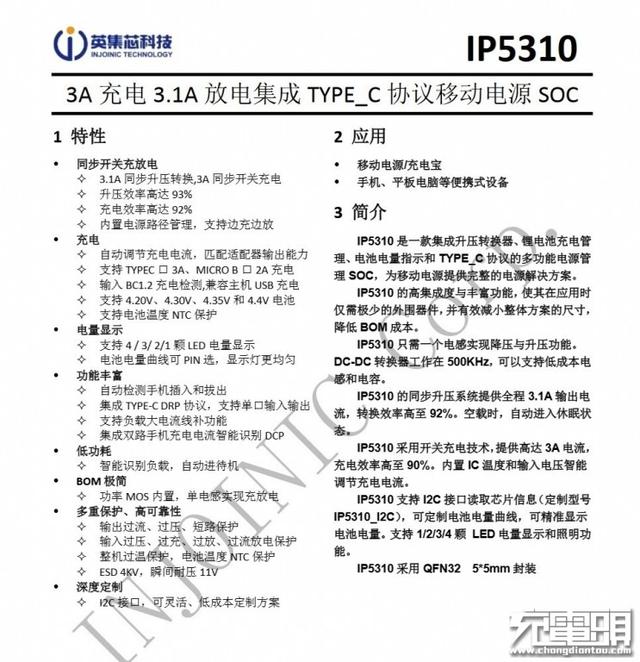

英集芯IP5310詳細資料。

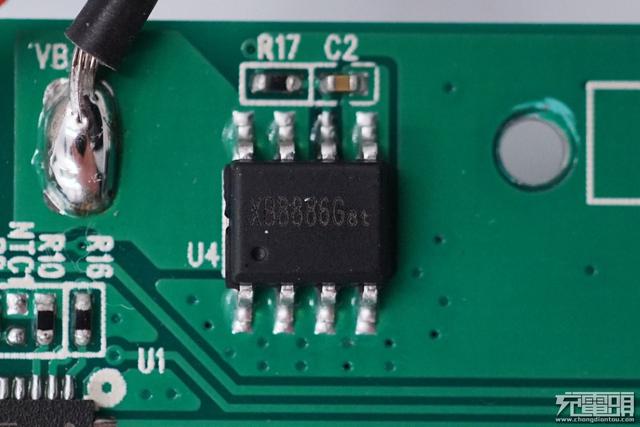

賽芯微 XB8886G鋰電池保護，用于充電寶鋰電池的過充過放保護。

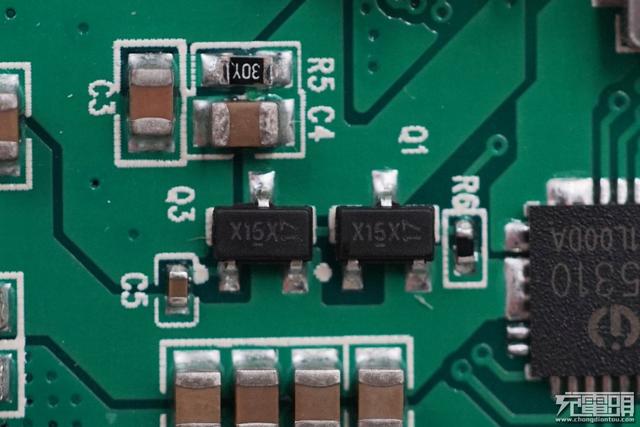

USB-C接口切換開關，AO3401A PMOS，兩顆并聯。

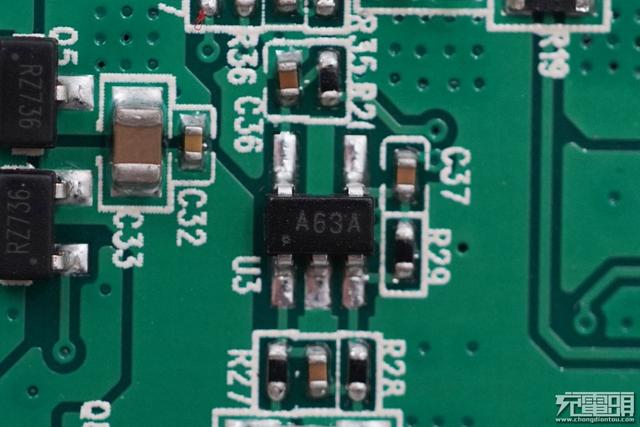

LM321 單運放。

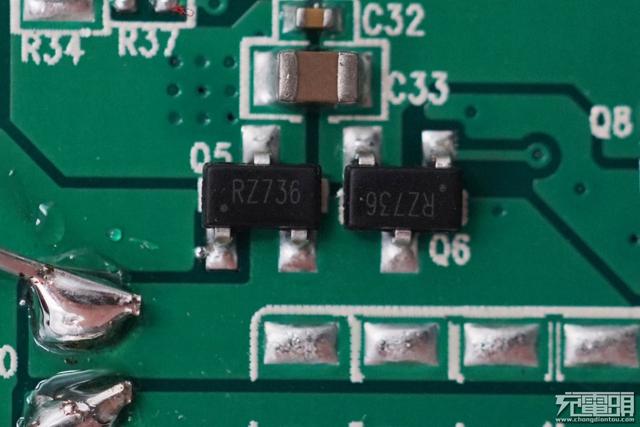

銳駿半導體 RU207C，NMOS管，四顆組成H橋驅動線圈進行無線充電。

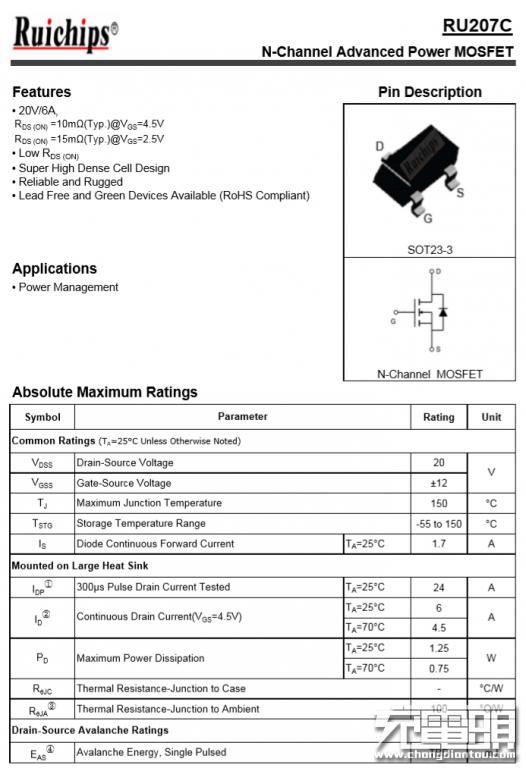

銳駿半導體 RU207C 詳細資料。

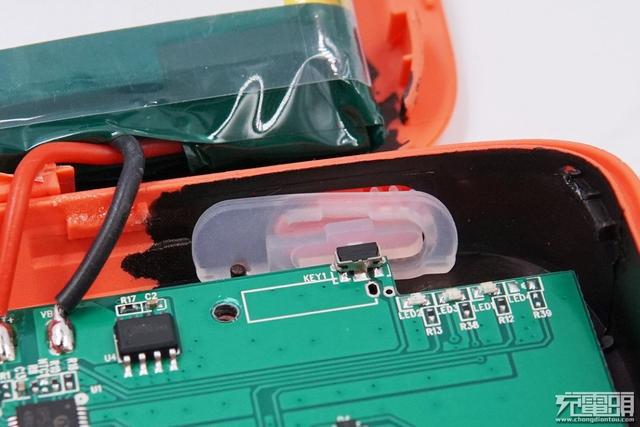

電源開關鍵位置，在PCB板和機身殼之間置有一塊導光片，外殼內部涂黑防止漏光。

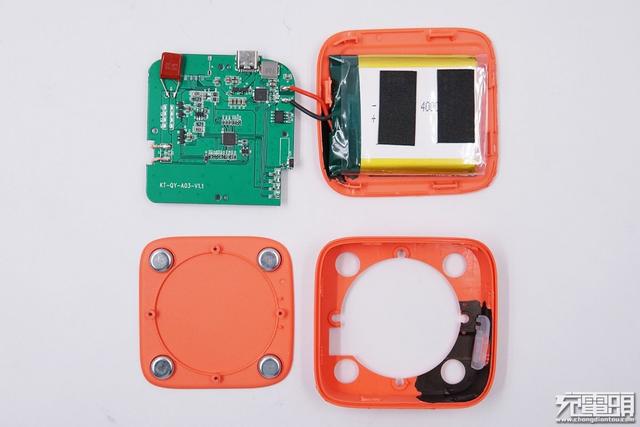

將螺絲拆掉把PCB板和機身殼分離，頂部機身殼四角各有一顆磁鐵。

電芯背面貼有一塊大的泡棉膠進行保護。

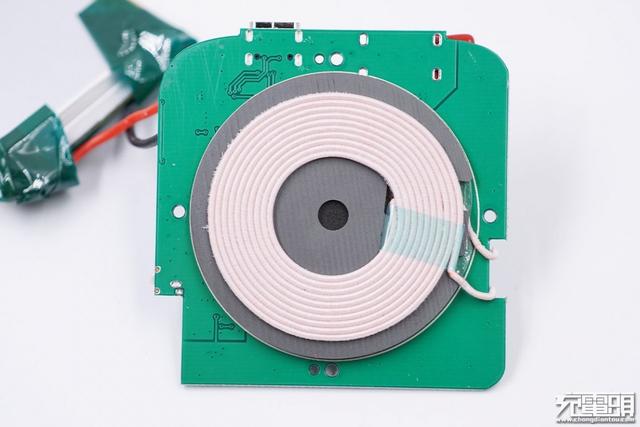

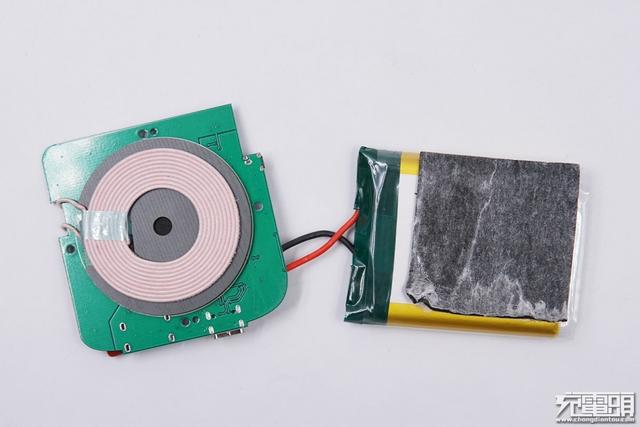

無線充電線圈緊密繞制，做工優秀。

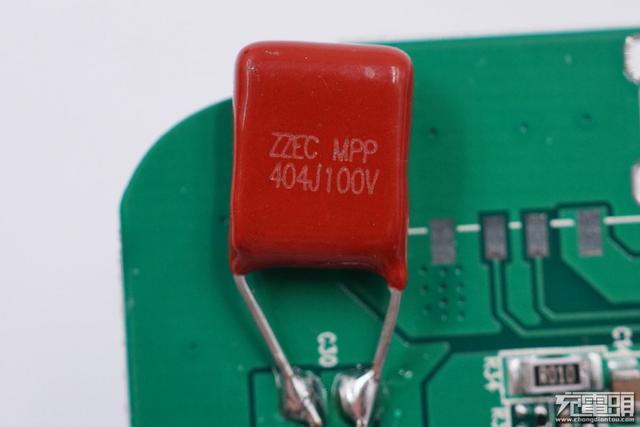

科雅 ZZEC 無線充專用諧振電容，規格為0.4μF 100V。

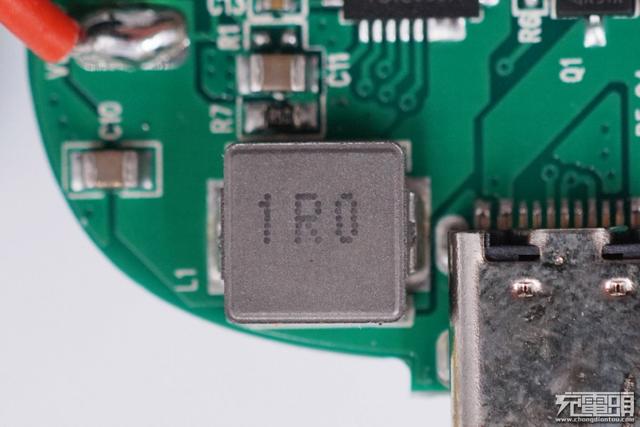

1R0合金電感特寫。

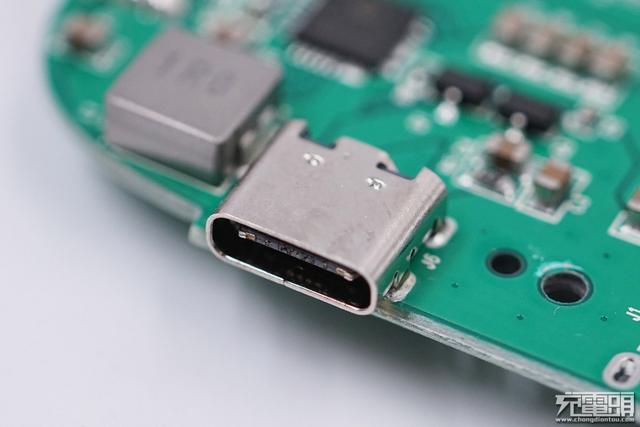

USB-C母座特寫。過孔焊接。

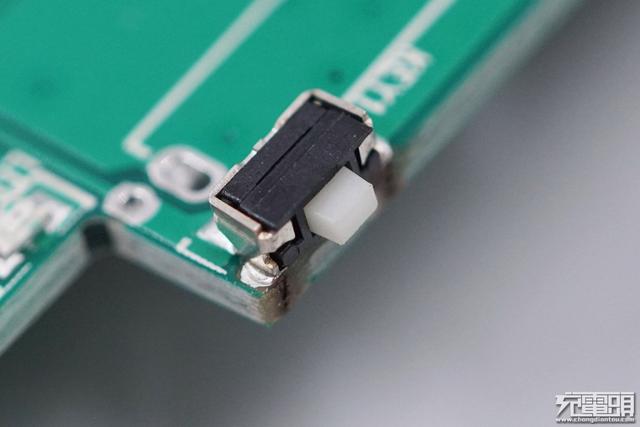

電源開關鍵特寫。

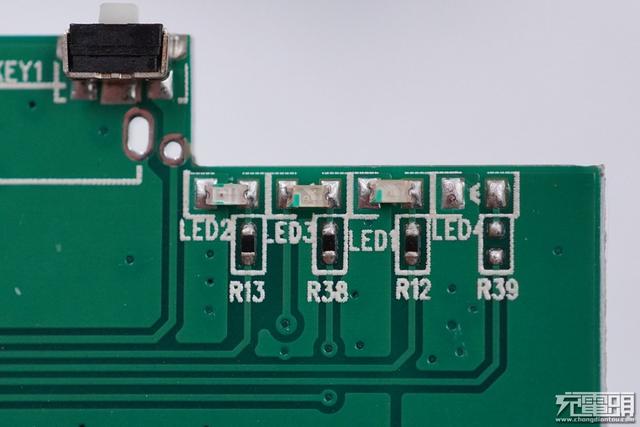

LED指示燈特寫。

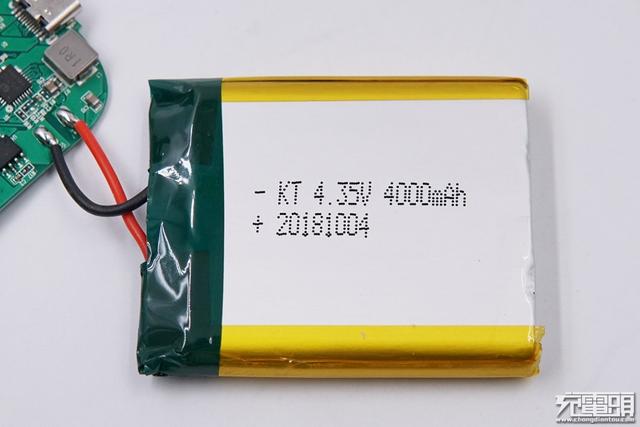

把外邊透明絕緣塑料膜拿掉，電芯正負極處包裹墨綠色絕緣膠帶，可以看到電芯上印有基本信息：4.35 V，4000mAh，2018年10月4號生產。

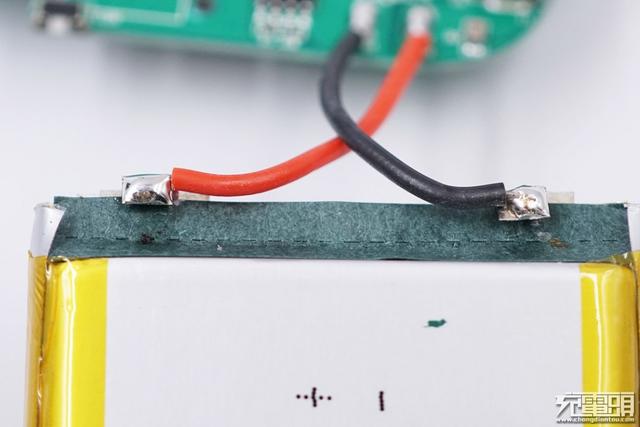

撕掉墨綠色絕緣膠帶，下面是青稞絕緣紙，紅黑導線與焊片焊接，焊點飽滿。

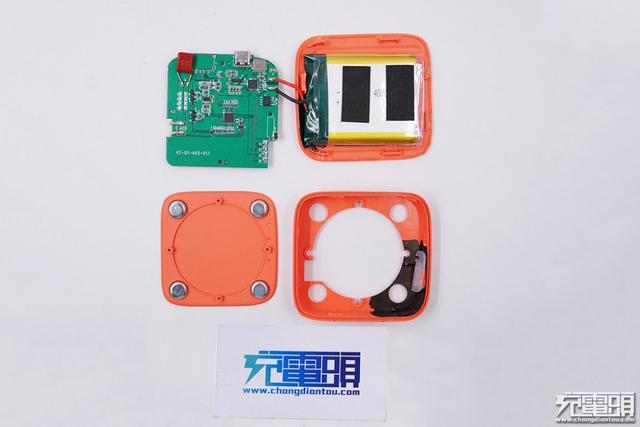

全部拆解完畢，來張全家福。

充電頭網拆解總結

巧友4000mAh臻巧磁能無線充電寶機身上窄下寬，側身光滑弧面過渡，整體精致小巧不占地方，可隨時放入包包攜帶出門，專為女生量身打造。產品支持5W無線充以及10W有線充電，整體小巧輕盈，配合磁貼吸附可牢牢附著在手機上，即便是打電話或看視頻也能隨時進行無線充電。

充電頭網通過拆解發現，內部使用了英集芯一體化SOC芯片IP5310和無線充電發射端SoC控制芯片IP6808、XB8886G鋰電池保護芯片等，用料扎實。此外內部設計層次分明，電芯使用絕緣膠帶和塑料膜進行層層絕緣保護，隔離保護措施做得很充足。線芯焊點飽滿，母座過孔焊接，整體做工優秀。
