相較于VOOC閃充，SUPER VOOC超級閃充將5V/4A，20W的功率提升到了10V/5A，50W的水平，再度占領快充技術之巔。本期為大家帶來的就是OPPO SUPER VOOC超級閃充充電器VCA5JACH的拆解。
一、OPPO SUPER VOOC超級閃充充電器外觀

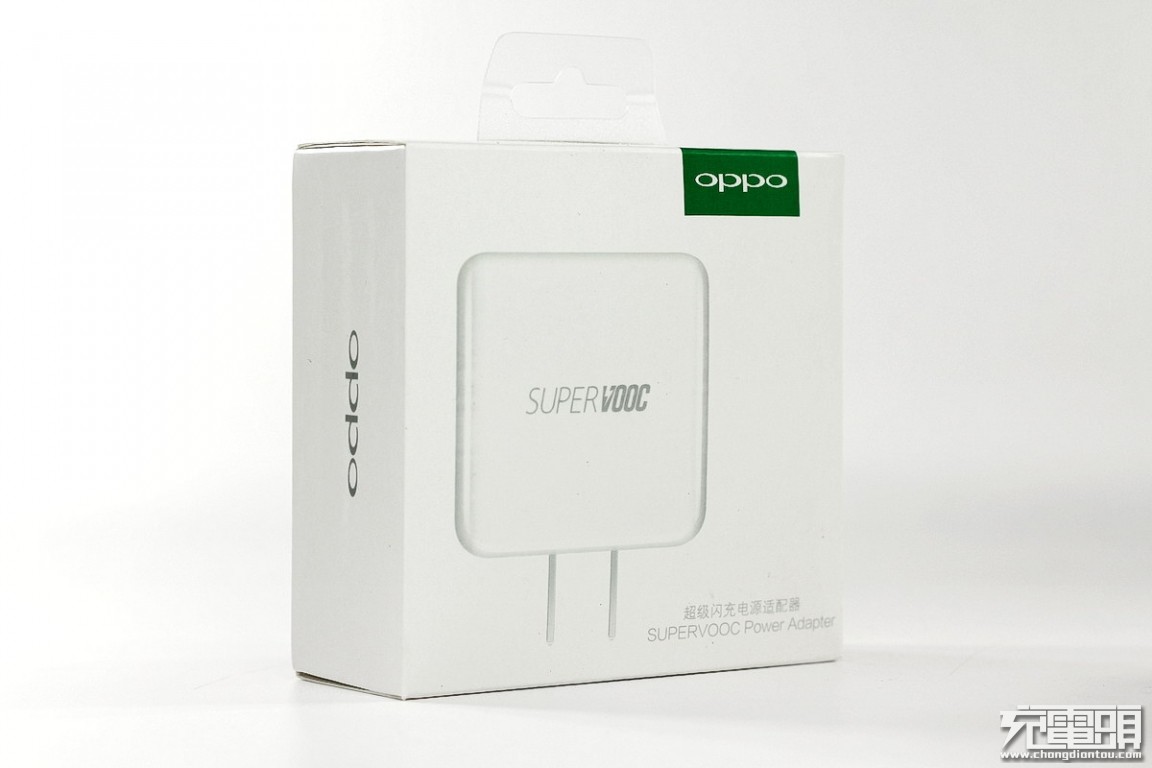

包裝盒正面印著產品的外觀圖片，并標有SUPER VOOC的字樣。

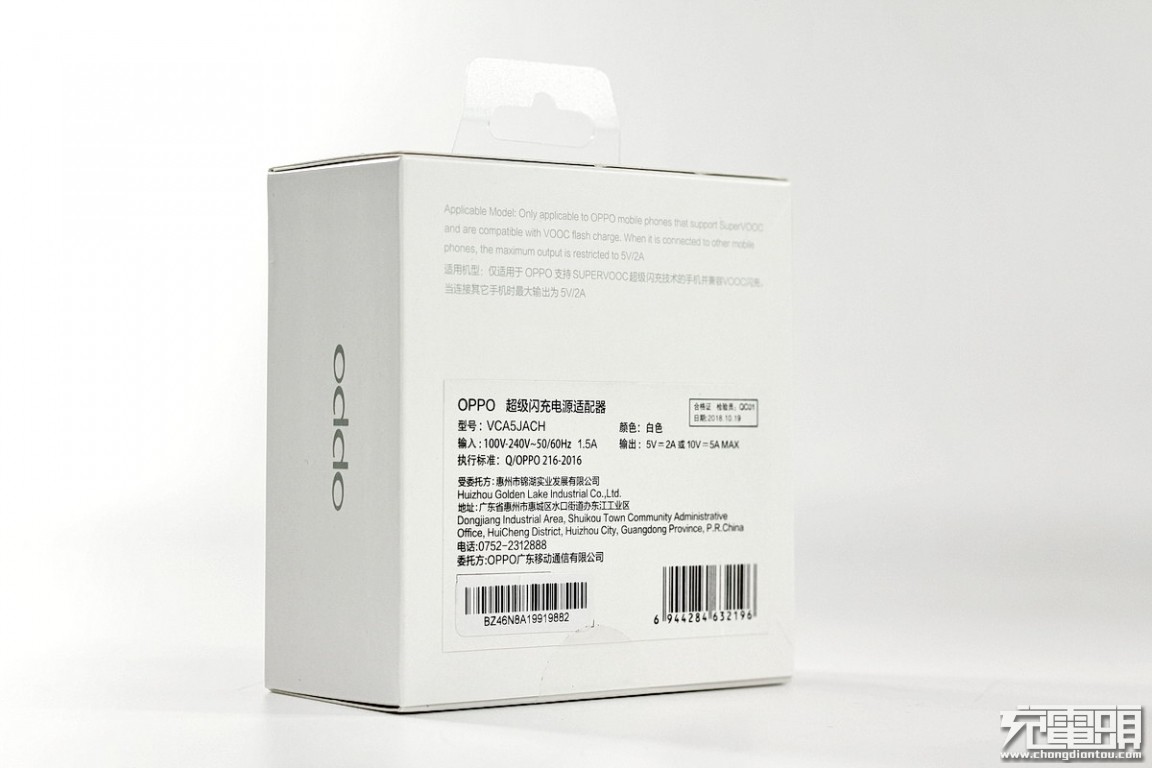

背面是產品參數信息：
OPPO 超級閃充電源適配器
型號：VCA5JACH
輸入：100V-240V~50/60Hz 1.5A
輸出：5V/2A或10V/5A MAX
受委托方：惠州市錦湖實業發展有限公司
委托方：OPPO 廣東移動通信有限公司

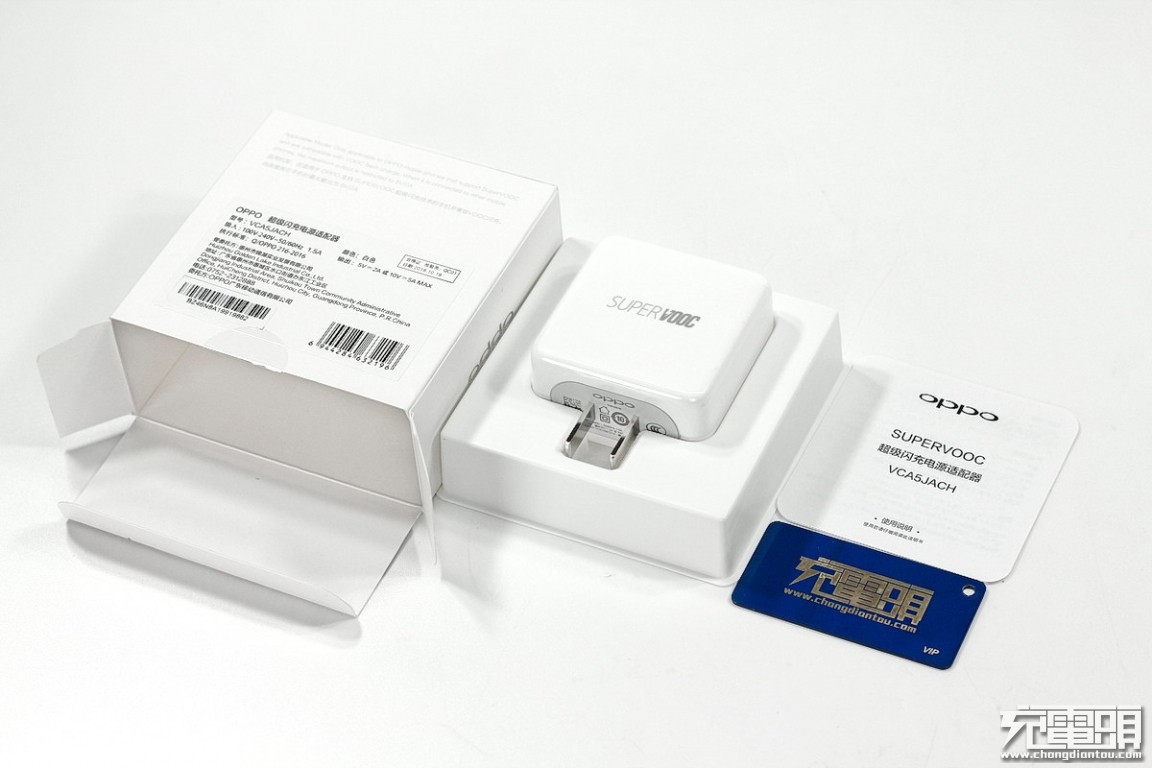

OPPO全系電源適配器包裝盒的風格高度一致。
充電器為白色外殼，鋼琴烤漆亮面處理，看起來很有光澤。配備中規電源插頭，不可折疊設計，充電器整體造型圓潤，正面印有醒目的SUPER VOOC字樣。
從左至右一次是50W SUPER VOOC超級閃充充電器、新款VOOC閃充充電器、舊款VOOC閃充充電器以及50W SUPER VOOC超級閃充車充。從圖上看，SUPER VOOC超級閃充充電器體積與常規VOOC閃充充電器的體積相差并不大，不放在一起比較的話幾乎難以覺察。
SUPER VOOC超級閃充仍然使用USB-A插座輸出，不過把接口膠芯改成了橙色，以便區別。
電源插頭所在的橢圓形外殼區域使用了淺灰色，造型與VC54JBCH一樣，同樣為惠州市錦湖實業發展有限公司代工，鐳雕有CCC安全認證標志和CN產品序列號。
二、OPPO SUPER VOOC超級閃充充電器拆解

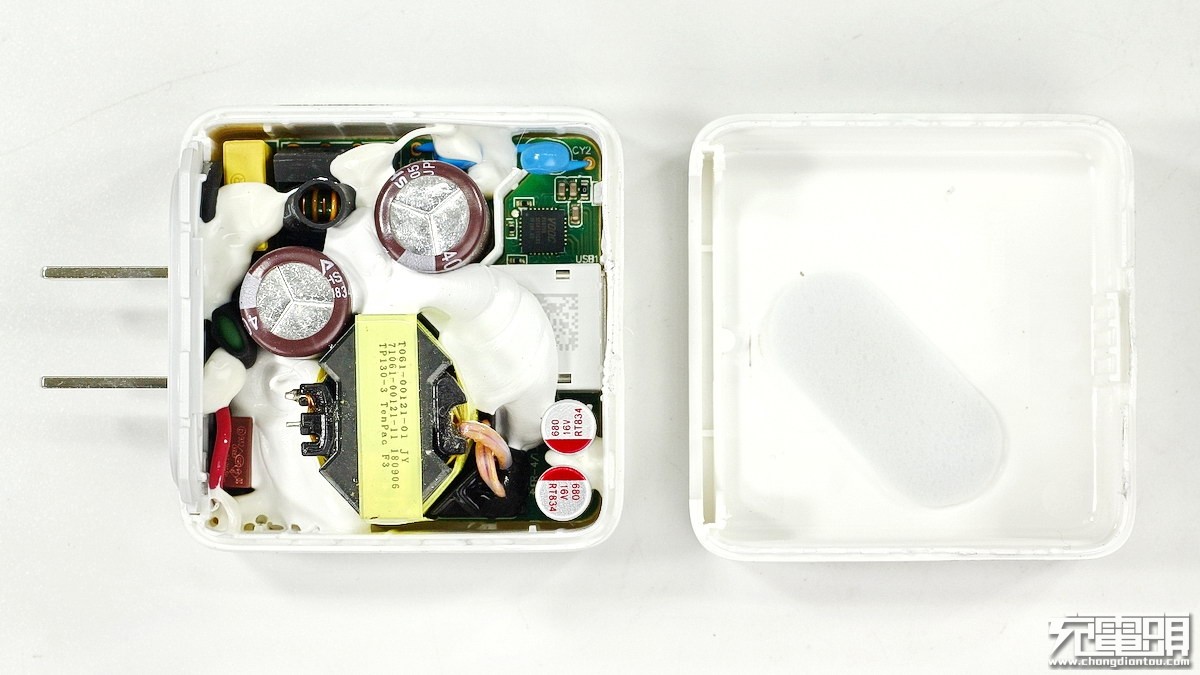

超聲波焊接工藝外殼，無損開啟。
原件布局與OPPO新款20W VOOC閃充充電器基本一致，只不過由于功率的提升，內部元件的體積也有所增加，大元件空隙填充有許多的白色導熱硅膠，用于加強固定、輔助散熱。
這半外殼內側對應高壓電解電容位置有一個薄海綿片，可用于減震，也可用于電容意外爆裂時吸收泄露的電解液。
外殼材質為阻燃PC工程塑料。

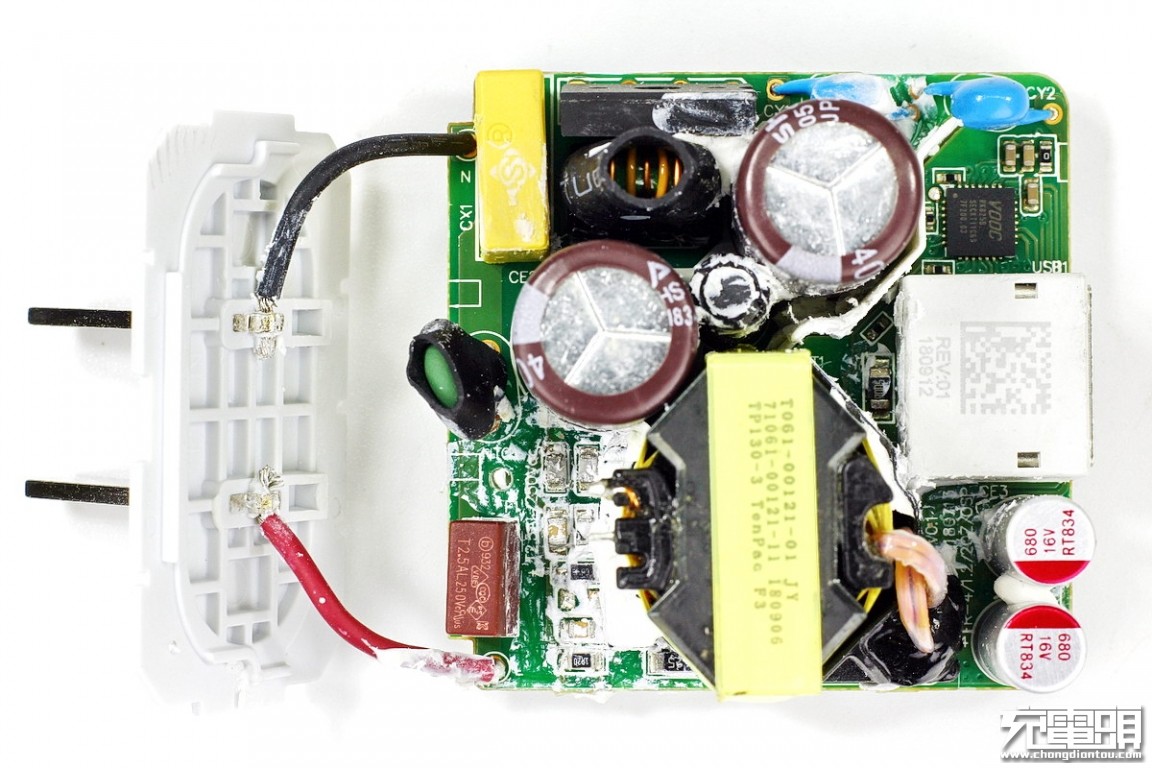

清理掉導熱硅膠。
交流電源輸入端采用線徑較粗的紅黑硅膠軟線，與插腳為鉚合連接，并加有硅膠固定，牢固可靠。輸入端，在兩根導線之間為延時保險絲以及浪涌抑制電阻。
兩顆Y電容、兩顆大電解電容、同步整流管以及X電容。

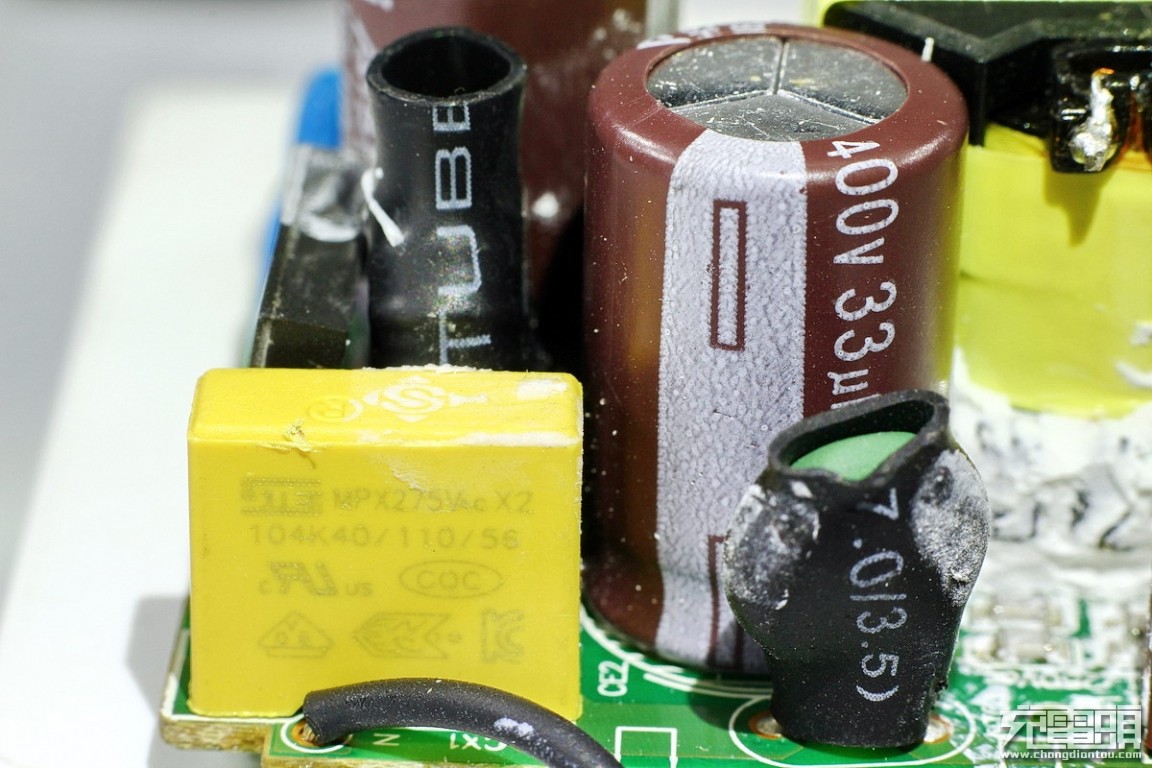

上圖左側黃色X2安規電容，規格為0.1μF、275V。黑色熱縮管包裹的綠色原件為熱敏電阻，用于抑制上電瞬間的浪涌沖擊電流。
U4K10，4A、1000V整流橋。兩只棕色105°高壓濾波電容為國產知名品牌AiSHi艾華。
規格為400V、33μF*2。
兩只藍色CY抗干擾電容串聯，能夠提升耐壓等級。
USB-A接口采用防塵罩設計，上面印有二維碼。

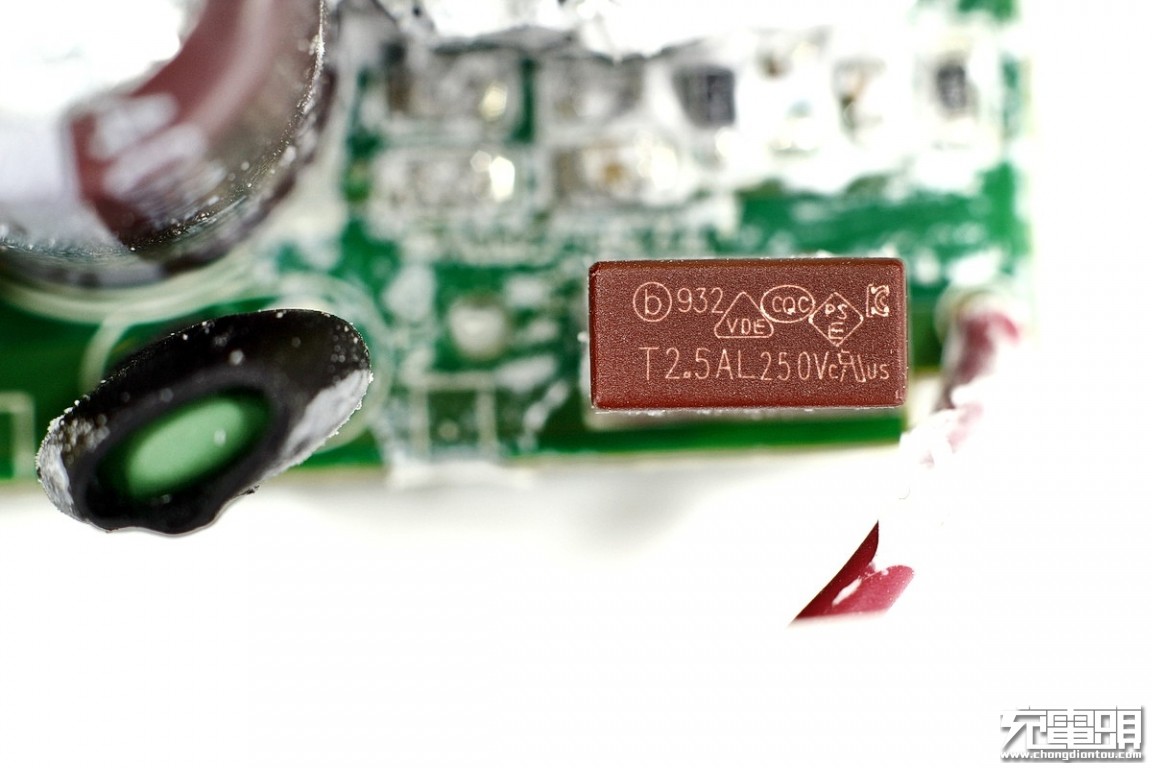

棕紅色慢熔保險，規格為2.5A、250V。

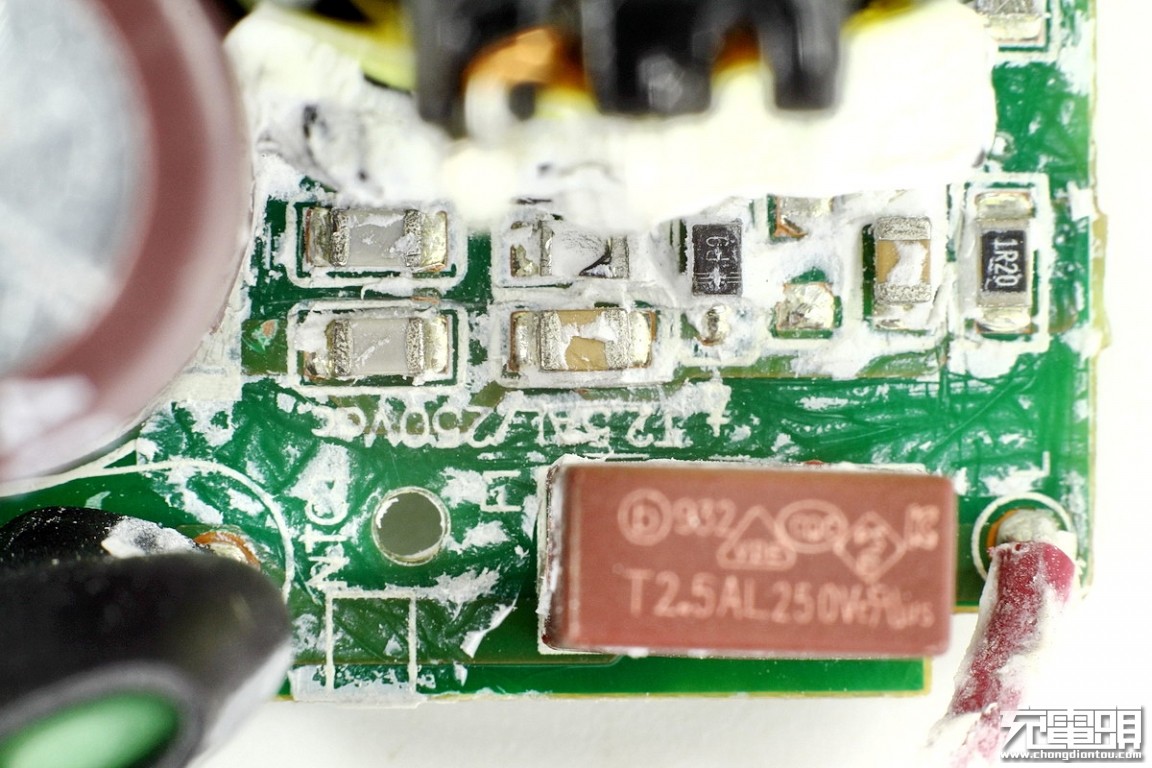

變壓器周圍的RC阻容網絡，用于尖峰電源吸收。

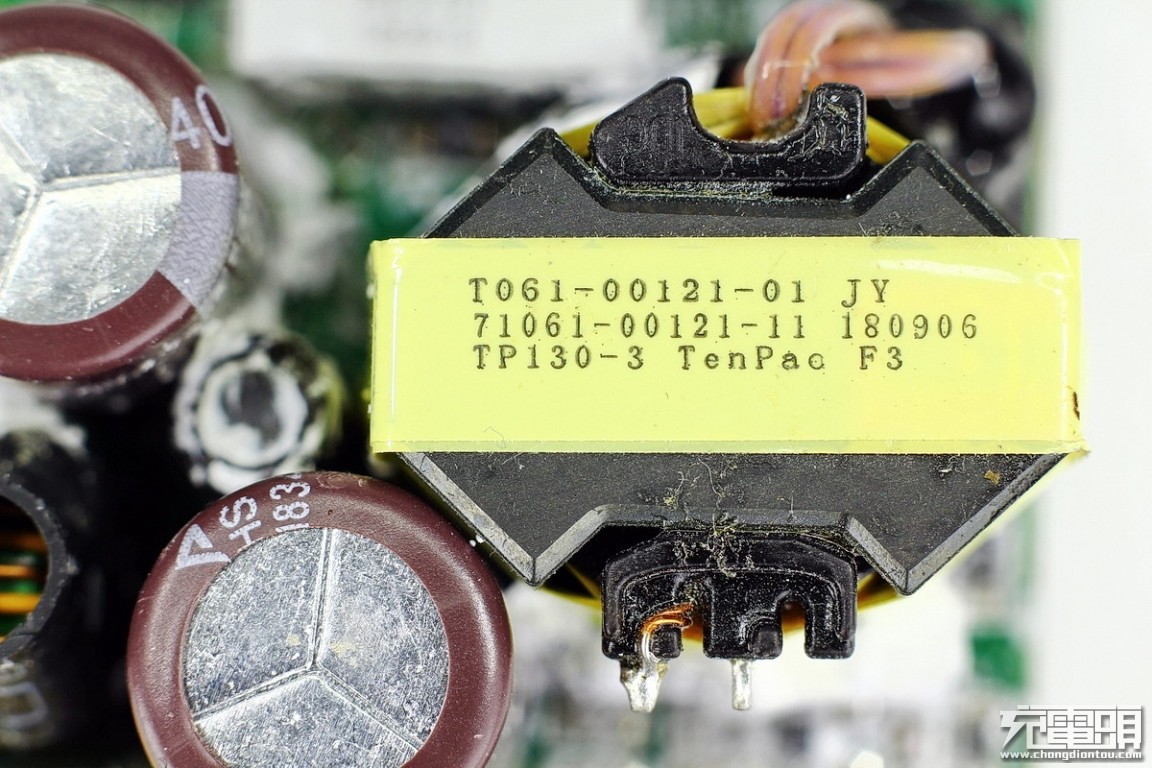

開關變壓器采用RM型磁芯，承載功率和屏蔽效果都優于常見的E型磁芯，且變壓器輸出線采用多層絕緣線，確保使用安全。

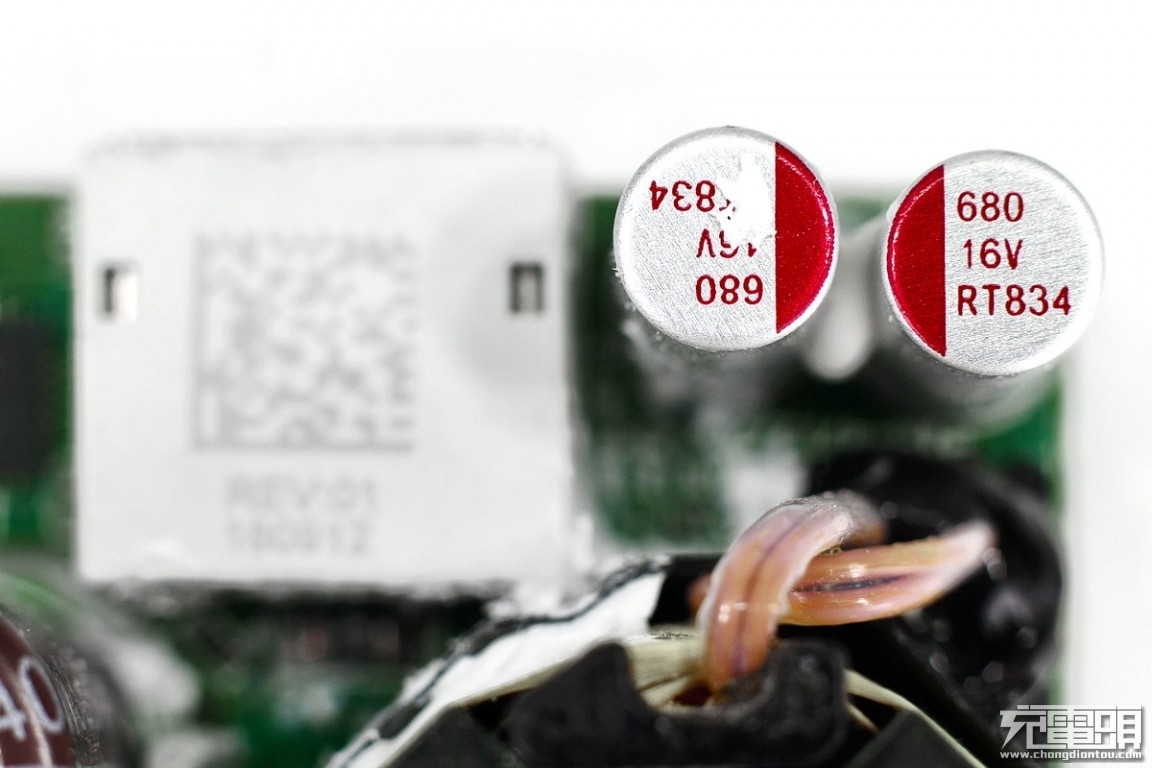

輸出端的兩只680μF 16V固態電容，性能好，壽命長。
VOOC快充控制芯片RK825B，在OPPO閃充中使用較為普遍，出品方為福州瑞芯微電子股份有限公司，負責與手機連接調節輸出電壓和保護，反饋功能。
再來看看PCBA的另一面。一塊較大的PBT工程塑料與鋁質復合散熱板。散熱板使用了大量的導熱硅膠粘在電源主控芯片上。散熱板上有一處凸起的絕緣隔離片插入PCBA的鏤空槽加強高低壓隔離。
清理掉導熱硅膠后的PCBA背面。

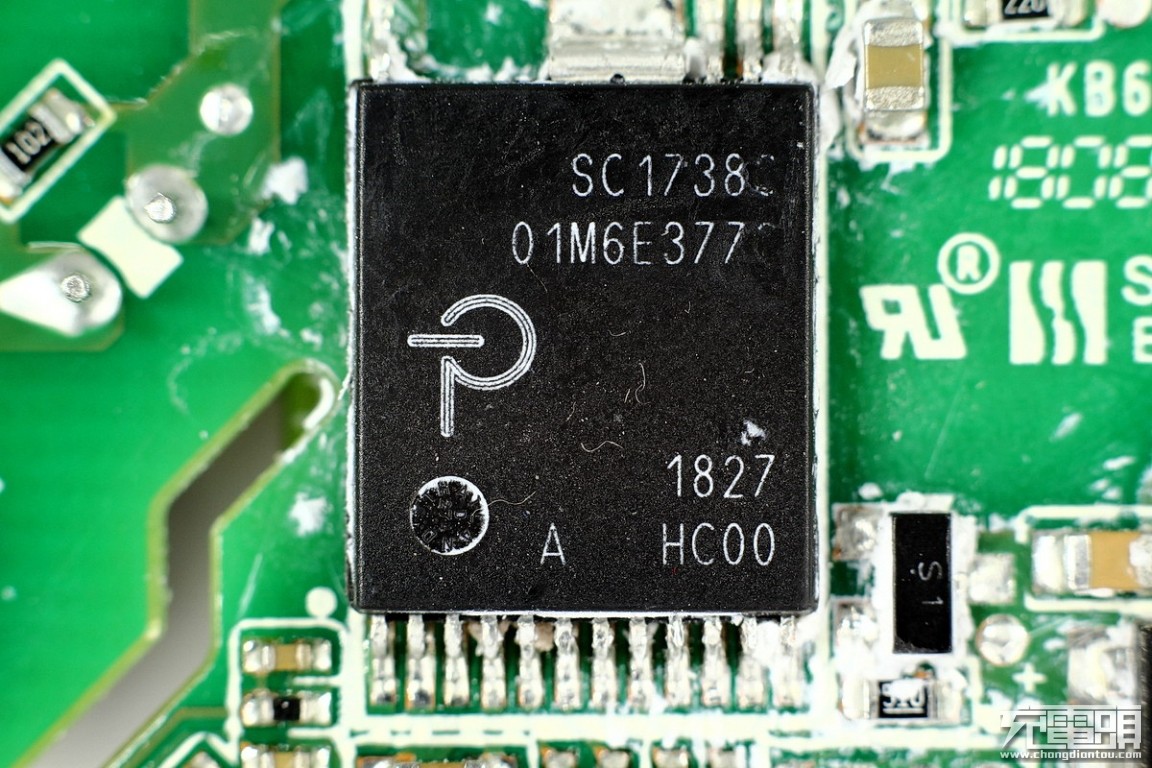

電源的主控芯片為PI（Power Integrations）公司特別定制的SC1738C，資料暫未公開，可以理解為大功率版本的INN2005K。

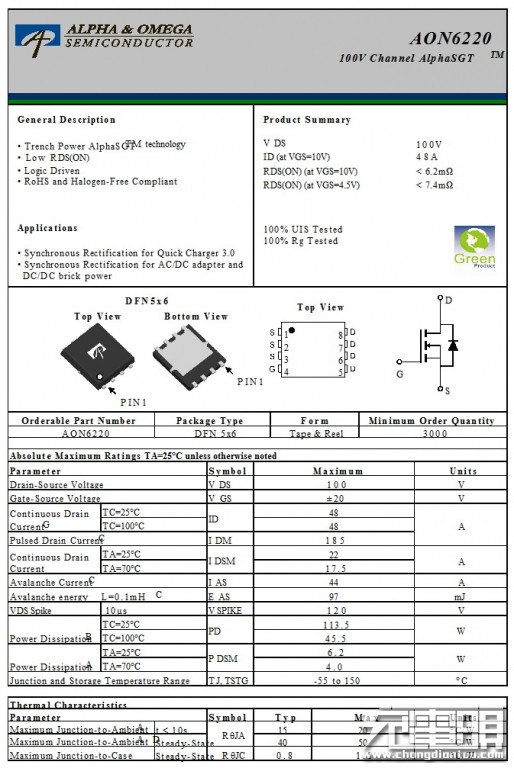

AON6220資料。TPCA8091，東芝MOSFET，用于輸出保護
輔助電路。與上述MOSFET驅動器、MOS管一起作為VOOC快充控制芯片RK825的外圍原件構成多重保護電路。

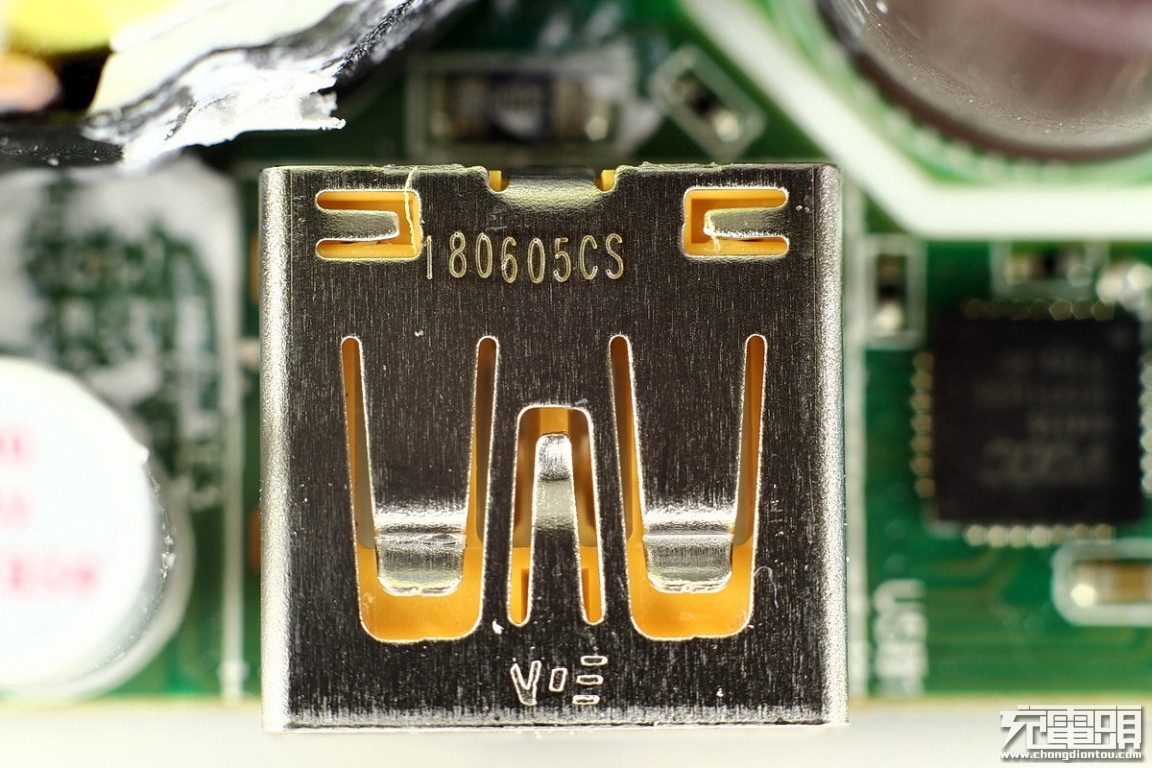

USB-A輸出插座。
從前述電路構成上可以明顯看出，SUPER VOOC超級閃充是直接由VOOC閃充進化而來的，電壓由5V提高到10V，電流由4A提升至5A，輸出功率翻番，但電流提升幅度為25%，對USB-A輸出插座帶來的壓力不大，在SUPER VOOC超級閃充上的USB-A輸出插座除了膠舌顏色以外與 VOOC閃充看不出區別。
同樣的快充識別觸點，但需要手機、數據線同樣兼容SUPER VOOC超級閃充模式才會輸出50W的最大功率。SUPER VOOC超級閃充向下兼容VOOC閃充和普通5V、2A模式。

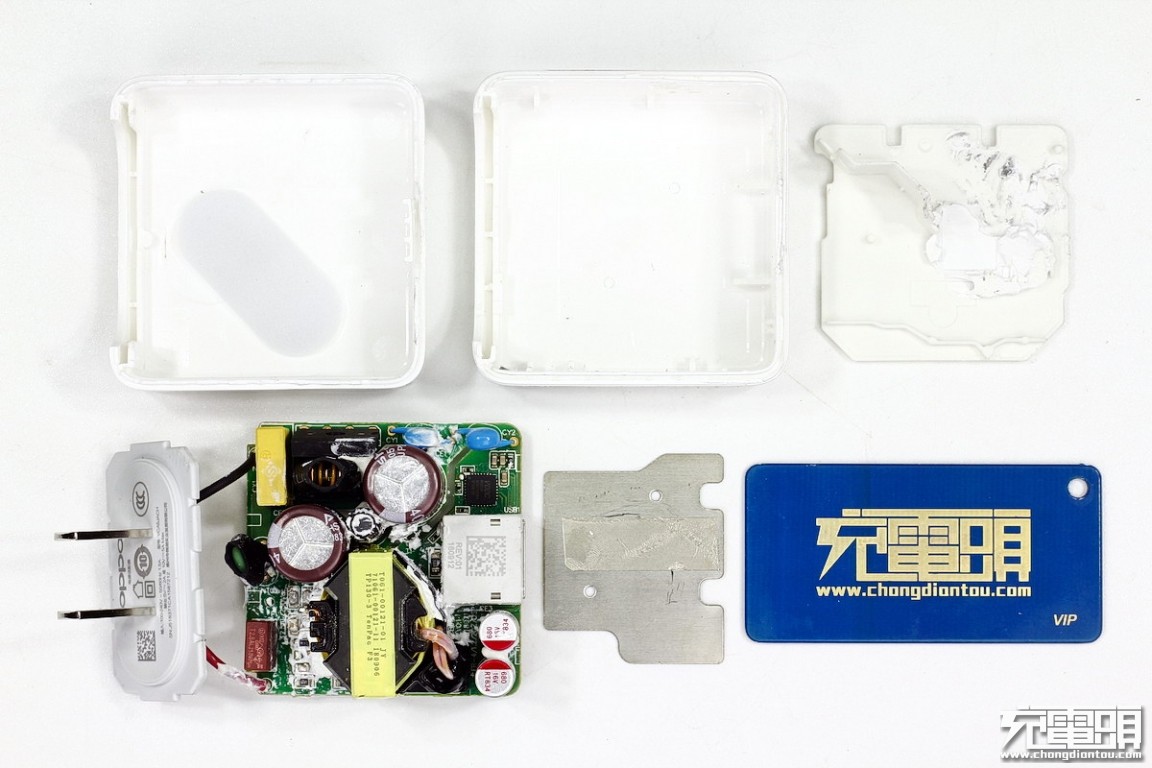

拆解全家福。
充電頭網總結
OPPO 50W SUPER VOOC超級閃充充電器使用了PI公司定制的SC1738C（類似于高壓、大電流升級版的INN2005K）方案，并增強了獨立輔助散熱等措施，配合定制的VOOC閃充控制芯片RK825，提供多重安全保障。

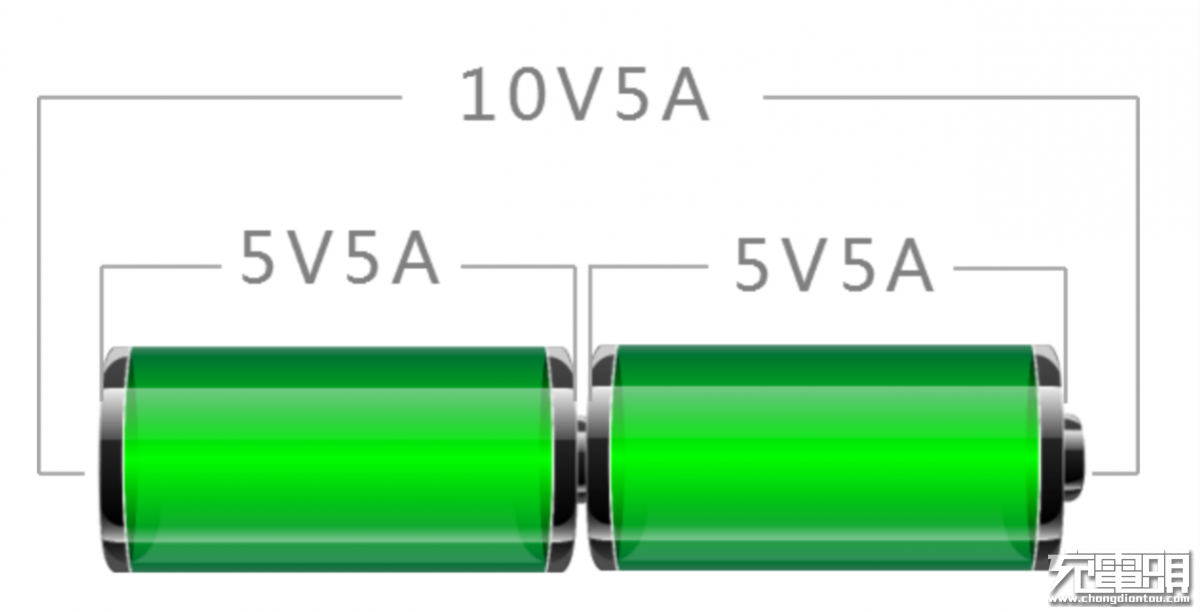

雖然表面上看電壓提高了一倍，但不同于其他高壓快充協議，OPPO 在手機端使用了雙電芯串聯、分壓穩流技術，在本質上還是跟VOOC閃充一樣，屬于低電壓大電流快充。在保障了安全性的同時，讓每塊電池芯承載的電壓、電流不超過5V/5A，實現了大功率下，充電效率成倍的提升。同時，OPPO 專門設計了獨立的降壓芯片，通過對電荷泵技術的反向運用，讓雙芯電池在工作時，能夠精確控制電壓電流，保障穩定輸出。
有了更為強大的SUPER VOOC超級閃充技術，可使手機10分鐘充至40%的電量，真正做到充電5分鐘，通話5個小時
