網線水晶頭接法順序圖片（最安全的網線水晶頭接法攻略）

水晶頭接法順序

　　雖然無線網絡已經十分發達，但仍然需要使用網線來連接路由器，將有線網絡化為無線使用，家庭內部無線網的設置也是一樣的。生活當中如果遇到寬帶網線損壞或者是折斷的問題，各位朋友都是如何解決的呢？最直接簡單的解決方式，就是將網線折斷的地方剪掉，重新連接網線水晶頭。

　　網線水晶頭的連接方式并不復雜，目前常見的方法有兩種：分別是平行線連接方式和交叉線連接方式。就讓我們一起了解一下兩種不同網線水晶頭連接的順序和方法吧。

　　1、平行線連接方式

　　使用專業工具將網線的一端剪整齊，然后將剪整齊的網線放入剝線的鉗制中，將頭部的外衣去除，需要注意網線不可以彎折，在去除網線的外包衣之后可以看到4對8條芯線，每一對的顏色都不一樣。先將4對芯線一字并排排列之后再將其分開，采用568B排序方式，插入網線水晶頭中，確認所有的芯線都插入底部之后，使用網線鉗將水晶頭壓緊，確保網線可以和水晶頭緊密貼合。

　　2、交叉線連接方式

　　交叉線連接方式與平行線連接方式之間的最大不同就是芯線的排列規則，而且交叉線的連接方式網線的兩端都需要連接水晶頭。所以各位朋友在使用這種方式連接網線水晶頭的時候，一定要注意一端采用568A的芯線排列標準，另一端采用568B的芯線排列標準。網線兩端都連接好水晶頭之后需要做測試，確保網線水晶頭已經成功連接，沒有接觸不良的問題。

　　網線水晶頭接法口訣

　　一、ADSL寬帶水晶頭接法：

　　橙白→橙→綠白→藍→藍白→綠→棕白→棕

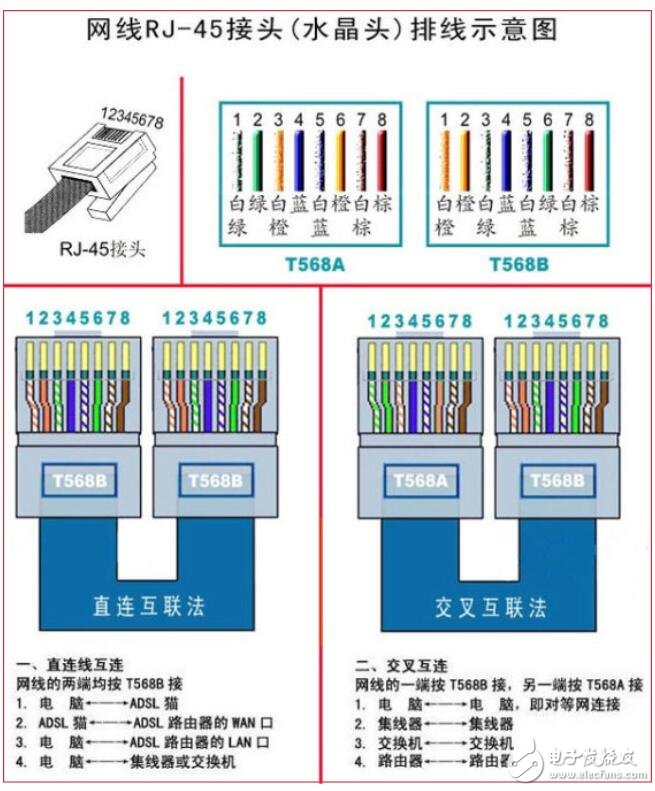

　　二、交叉線接法（計算機到計算機 或 路由器到路由器）：

　　任意一端：綠白→綠→橙白→藍→藍白→橙→棕白→棕

　　另 一 端：橙白→橙→綠白→藍→藍白→綠→棕白→棕

　　三、直連線接法（路由器到計算機）

　　路由器：橙白→橙→綠白→藍→藍白→綠→棕白→棕

　　計算機：橙白→橙→綠白→藍→藍白→綠→棕白→棕

　　注：直連線方式也可以采用兩端同為“綠白→綠→橙白→藍→藍白→橙→棕白→棕”。

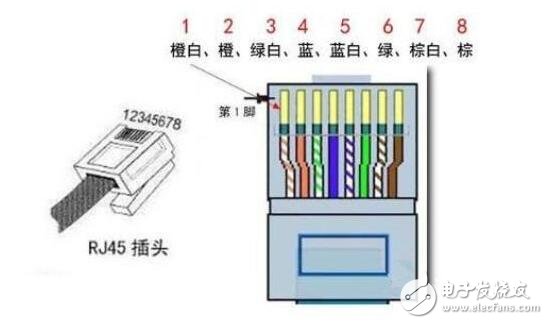

　　水晶頭接法口訣如下：

　　鼻下銅上握水晶

　　從左到右記心中

　　橙白全橙綠白藍

　　藍白全綠棕白棕

　　水晶頭接法口訣
