CAD繪圖中，繪圖命令中需要指定點，點的輸入有鼠標點擊確定和輸入坐標兩種方式，前者無法保證圖形精度，故對于一般繪圖來講，大部分點坐標都以數值輸入為主

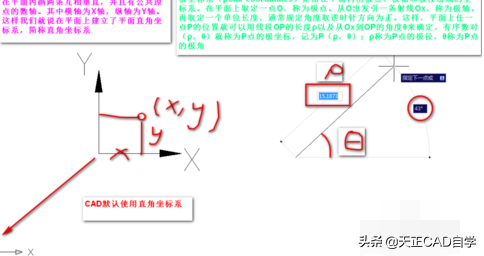

CAD中坐標分為兩種，一種為直角坐標，一種為極坐標！
坐標又分絕對坐標和相對坐標兩種
了解了坐標含義之后，坐標輸入就好辦了，下面以幾個例子來學習坐標輸入

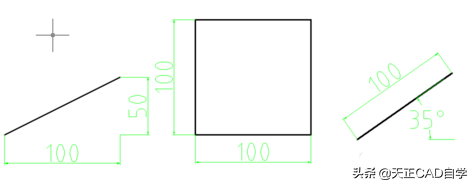

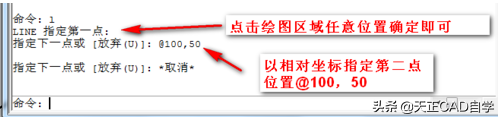

輸入直線命令L，第一個點屏幕隨便點一下（或以捕捉方式點擊已經存在的點），第二個點的輸入@100，50，即可完成第一個圖
輸入矩形命令rec，第一個點屏幕隨便點一下（或以捕捉方式點擊已經存在的點），第二點輸入@100，100，100X100DE 矩形完成
命令: rec
RECTANG
指定第一個角點或 [倒角(C)/標高(E)/圓角(F)/厚度(T)/寬度(W)]:
指定另一個角點或 [面積(A)/尺寸(D)/旋轉(R)]: @100,100
輸入直線命令L，第一個點屏幕隨便點一下（或以捕捉方式點擊已經存在的點），第二個點的輸入@100<35，即可完成第三個圖，角度是與X正方向水平夾角，逆時針為正。
命令: l
LINE 指定第一點:
指定下一點或 [放棄(U)]: @100<35
注意事項:

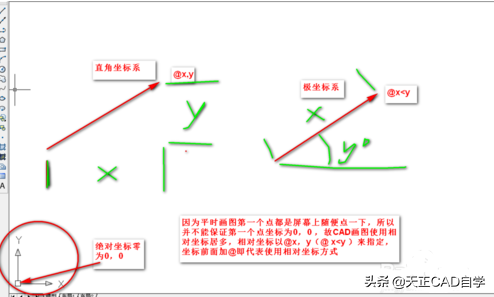

坐標前面加@，代表相坐標，平時畫圖基本上用的都是相對，故@一直在
x,y代表直角坐標，x
