空調通電沒反應是怎么回事(空調通電原理分析及解決法）

空調上電無反應故障表現現象為：將空調器通上電源，上電復位時整機無任何反應，蜂鳴器不響、指示燈和顯示屏均不亮，使用遙控器和應急開關按鍵均不能開機。常見故障部位為電源電路，本節將以格力普通掛式空調電腦板為例介紹。

一、電源電路工作原理

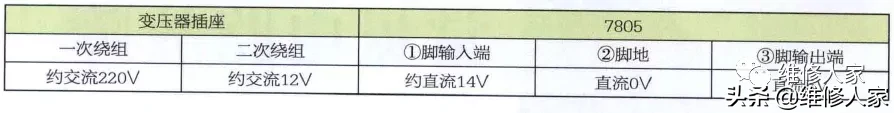

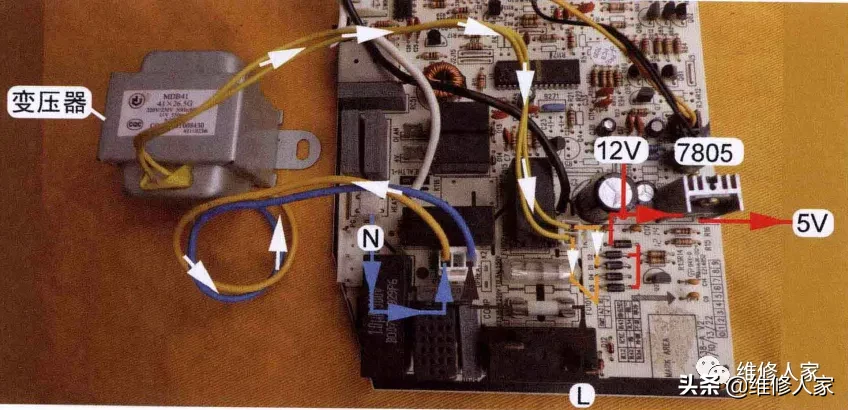

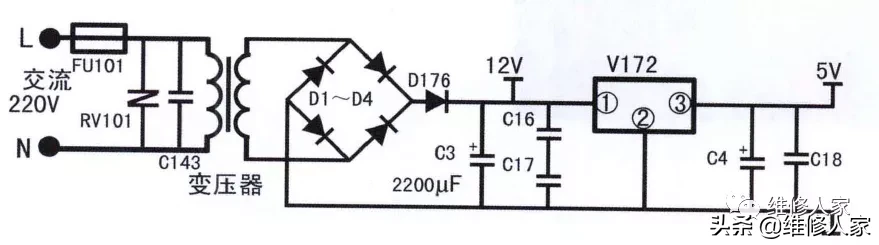

電源電路原理圖、實物圖見下圖,關鍵點電壓見表。

電源電路的作用是將交流220V電壓經降壓、整流、濾波、穩壓后轉換為直流12V和5V為主板供電。

電容C143為高頻旁路電容，用以旁路電源引入的高頻干擾信號；FU101（3.15A保險管）、RV101（壓敏電阻）組成過壓保護電路。當輸入電壓正常時，對電路沒有影響；而當電壓高于交流約380V, RV101迅速擊穿，將前端FU101保險管熔斷，從而保護主板后級電路免受損壞。

變壓器、D1~D4 （整流二極管）、D176、E3（主濾波電容）、C16、C17組成降壓、整流、濾波電路。變壓器將輸入電壓交流220V降低至約交流12V從二次統組輸出，至由D1~D4組成的橋式整流電路，變為脈動直流電（其中含有交流成分），經D176再次整流、E3濾波，濾除其中的交流成分，成為純凈的約12V直流電壓，為主板12V負載供電。

本電路沒有使用7812穩壓塊，直流12V電壓實測為11-16V,并且隨輸入的交流220V電壓變化而變化。

V172、C4、C18組成5V電壓產生電路。V172( 7805 )為5V穩壓塊，①腳輸入端為直流12V,經7805內部電路穩壓，③腳輸出端輸出穩定的直流5V電壓，為5V負載供電。

二、檢修流程

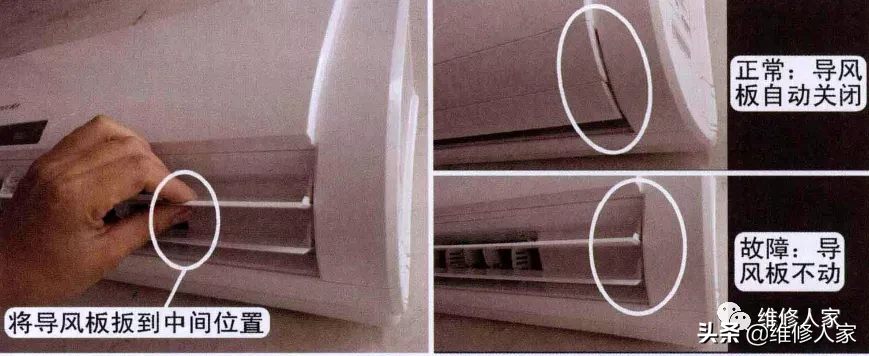

1 .將導風板扳到中間位置

拔下空調器電源插頭，用手將上下導風板扳到中間位置，見圖。再為空調器通上電源，觀察導風板狀態以區分故障。

空調器正常時導風板應能自動關閉，此時可說明室內機主板直流5V電壓正常且CPU工作正常，所表現的上電無反應故障可能為不接收遙控信號故障。

重新上電后導風板位置保持不變，說明空調器有故障，應進入第2檢修步驟。

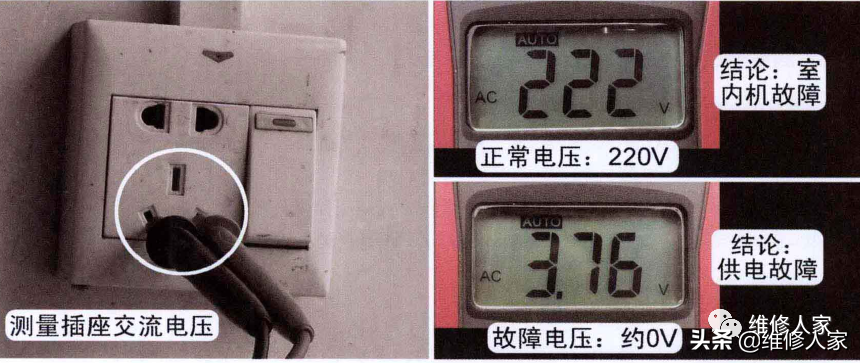

2.測量插座電壓

使用萬用表交流電壓擋，測量為空調器供電的電源插座電壓。

如實測電壓為交流220V,說明供電正常，故障在室內機，進入第3檢修步驟。

如實測電壓為交流0V,說明空調器供電線路有故障，應檢査電源插座或空氣開關處電壓等。

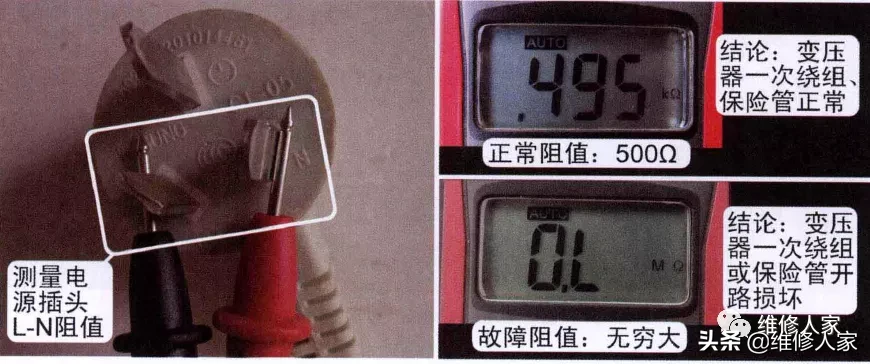

3.測量電源插頭阻值

使用萬用表電阻擋，測量電源插頭L_N阻值以區分故障。

如實測阻值為變壓器一次繞組阻值約500Ω，說明變壓器一次繞組回路正常，進入第6檢修步驟。

如實測阻值為無窮大，說明變壓器一次繞組回路有開路故障，進入第4檢修步驟，重點檢查變壓器一次繞組、保險管等。

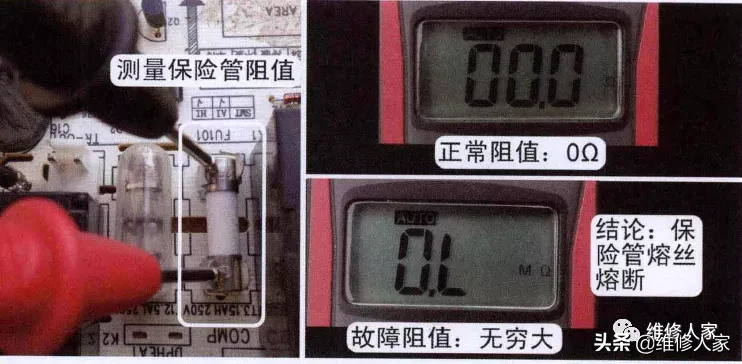

4. 測量保險管阻值

斷開空調器電源，使用萬用表電阻擋測量，見圖。

如實測阻值為0Ω,說明保險管正常，應進入第5檢修步驟。

如實測阻值為無窮大，說明保險管幵路損壞，檢査損壞原因后更換保險管。

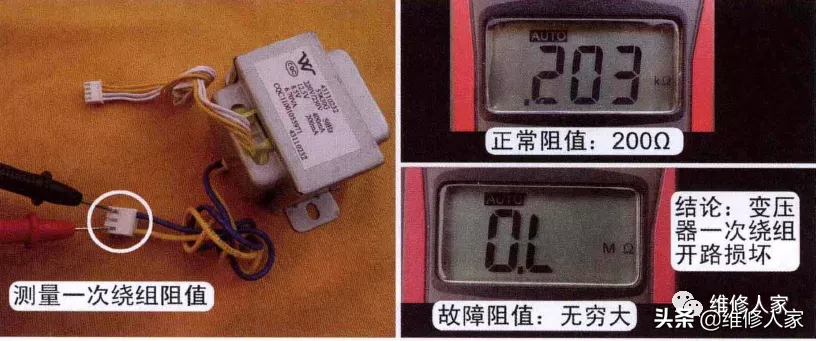

5. 測量變壓器一次（初級）繞組阻值

使用萬用表電阻擋測量，見圖。

如實測阻值約500Ω,說明變壓器一次繞組正常，應檢查故障是否由于一次繞組插頭與插座接觸不良引起。

如實測阻值為無窮大，說明一次繞組開路損壞，應更換變壓器。

圖中實測變壓器為柜式空調器上所使用，其阻值較小約200Ω。

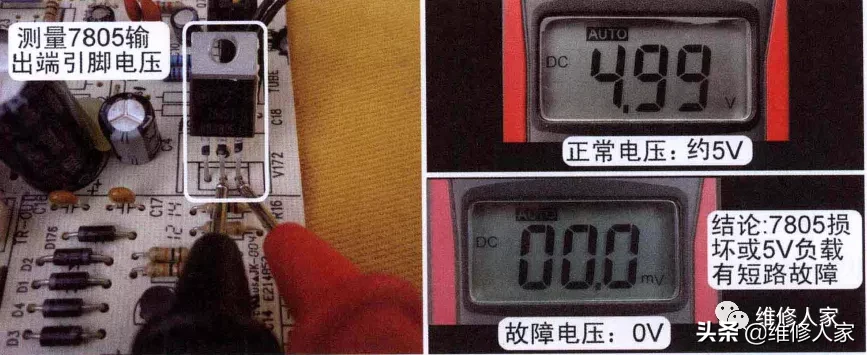

6. 測量7805輸出端5V電壓

將空調器通上電源，使用萬用表直流電壓擋，黑表筆接7805的②腳地、紅表筆接③腳輸出端測量電壓，見圖。

如實測電壓為直流5V,說明電源電路正常，故障可能為CPU死機或其他弱電電路損壞， 檢查故障原因或更換室內機主板試機。

如實測電壓為直流0V,說明電源電路有故障，應進入第7檢修步驟。

7. 測量7805輸入端12V電壓

依舊使用萬用表直流電壓擋，黑表筆不動依舊接地、紅表筆接7805的①腳輸入端測量電壓，見下圖。

如實測電壓約為直流14V,排除5V負載短路故障，直流5V電壓為OV的原因是7805損壞，應更換7805。

如實測電壓為直流0V,說明變壓器二次繞組整流濾波電路有故障，應進入第8檢修步驟。

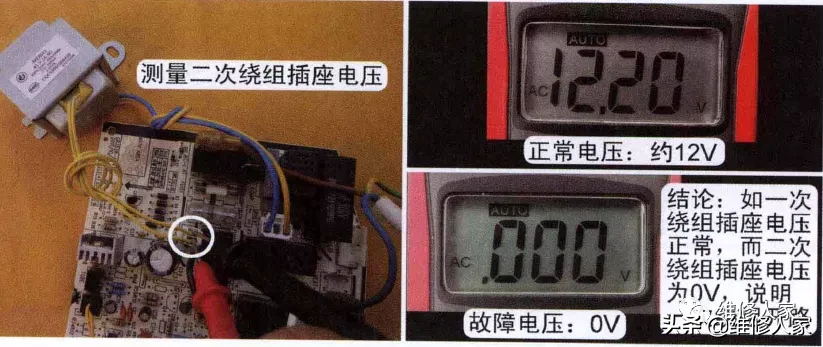

8. 測量變壓器二次（次級）繞組插座電壓

測量變壓器二次繞組插座電壓見下圖。使用萬用表交流電壓擋，測量變壓器二次繞組插座電壓。

如實測電壓約交流12V,說明為整流濾波電路故障，如排除直流12V負載短路故障，為整流二極管或濾波電容損壞，可更換元件或室內機主板。

如實測電壓為交流0V,排除整流二極管短路故障，應進入第9檢修步驟。

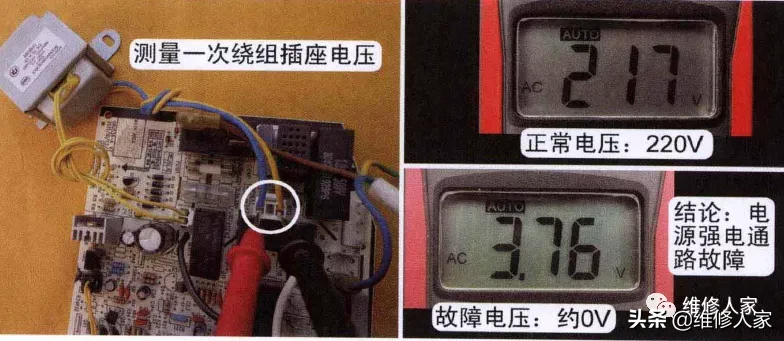

9. 測量變壓器一次繞組插座電壓

測量變壓器一次繞組插座電壓。

使用萬用表交流電壓擋，測量一次繞組插座電壓，實測電壓應為交流220V (前提是電源電壓和測量插頭L-N阻值均正常)，可說明變壓器損壞，應更換變壓器。
