cad中，放樣功能可以按照物體的結構來創建實體，下面詳細說明其具體用法和使用技巧。

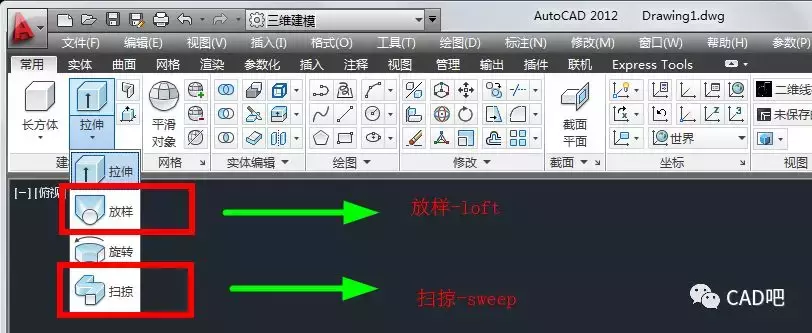

一、放樣–Loft

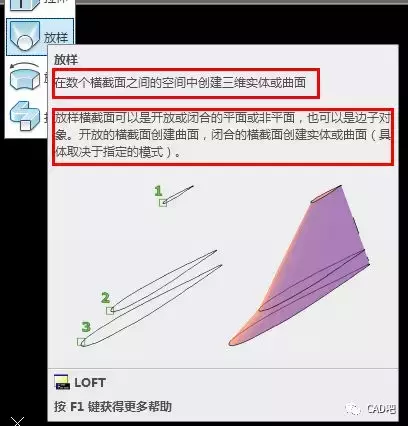

二、概念（兩個截面，或者超過兩個截面，可以是點）
三、演示效果

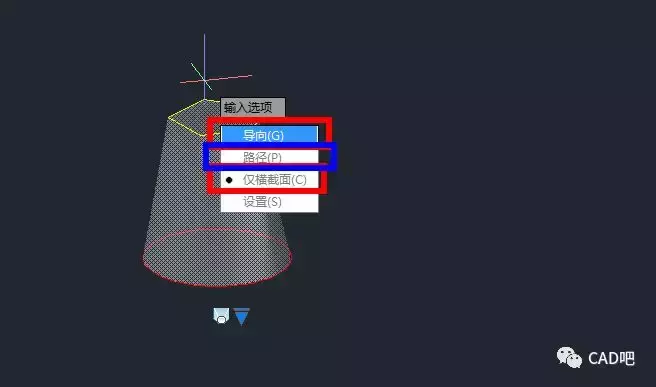

四、操作過程中各項參數的具體使用技巧說明：導向（G）、路徑（P）、僅橫截面（C）、和設置（S）
（默認為僅橫截面放樣，可以按照自己需要設置）

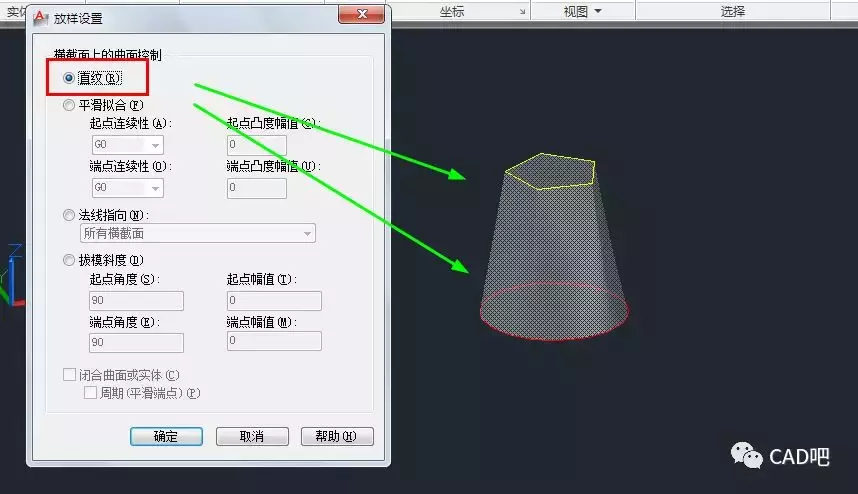

五、設置中–直紋：兩個截面之間出現線段過渡效果
六、設置中-平滑擬合：兩個截面出現系統自定義參數過渡效果

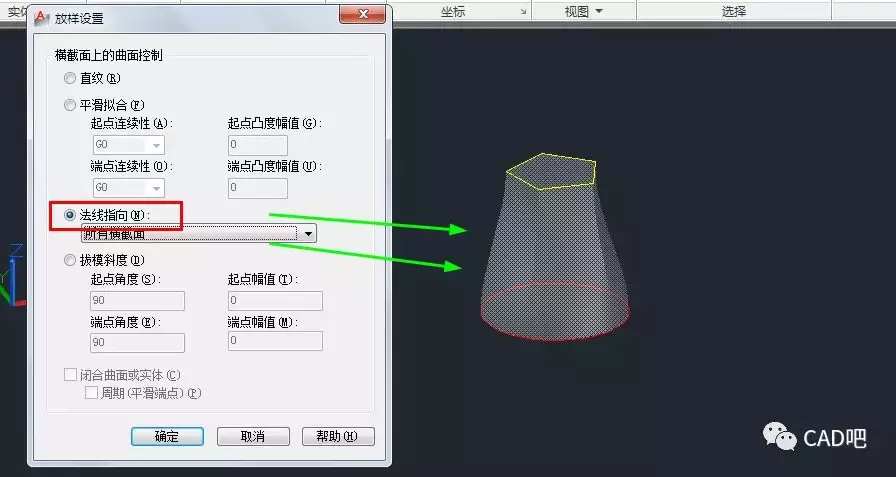

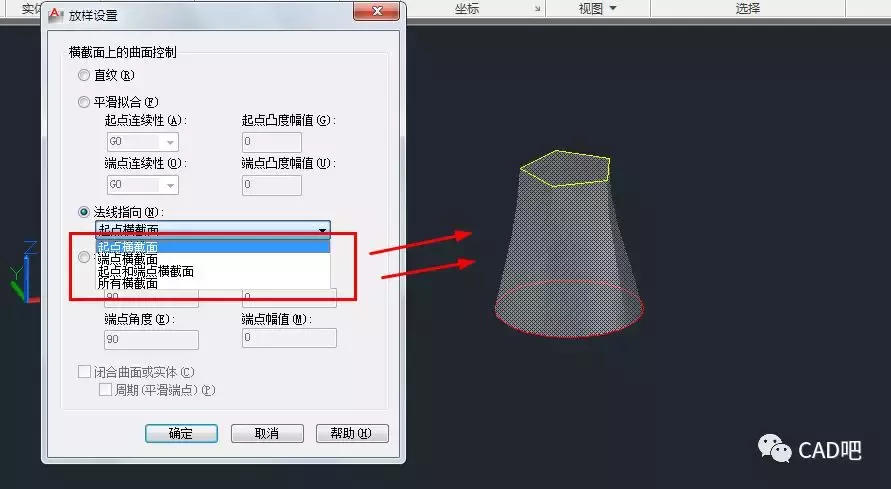

七、設置中-法線指向：選擇不同選項對應不同效果
注意效果區別：
①、
②、

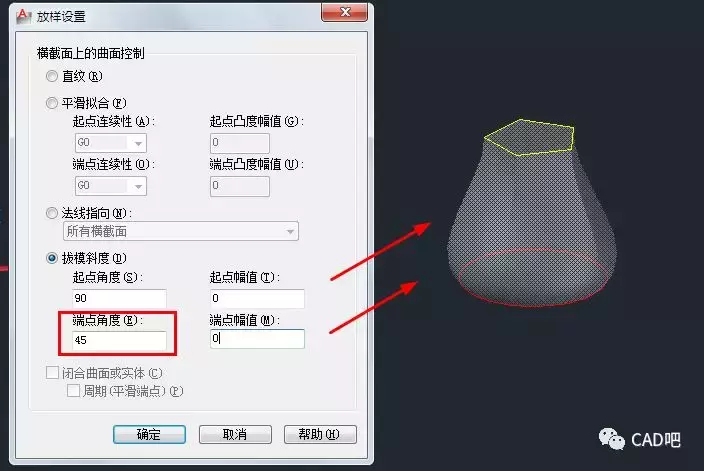

八、設置中-拔模斜度：通過設置起點和端點角度與起點和終點幅值，產生不同效 果。
注意區別：
①、
②、
③、
九、路徑放樣–確定了截面形狀，根據實體截面走向進行實體的創建

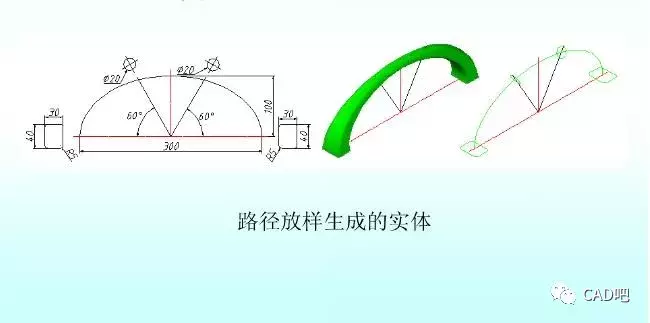

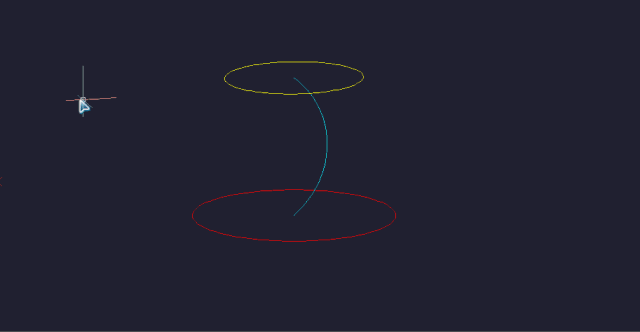

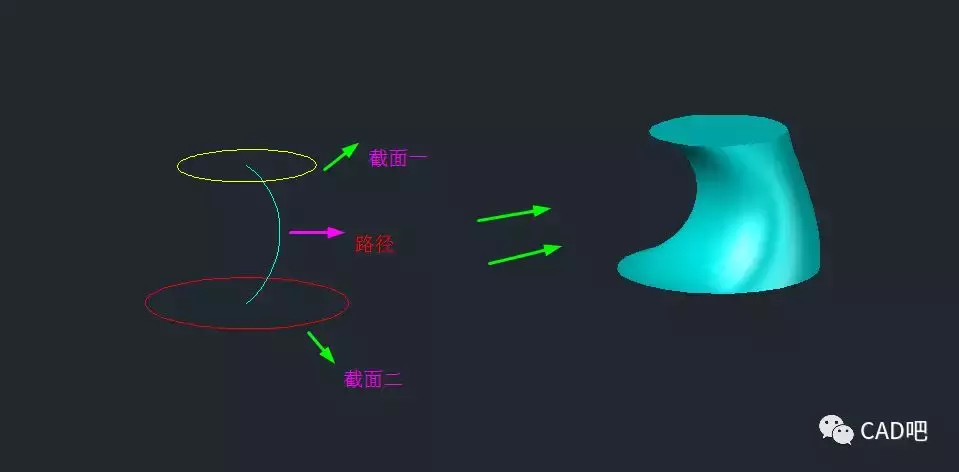

①、規則截面路徑放樣
動畫演示：

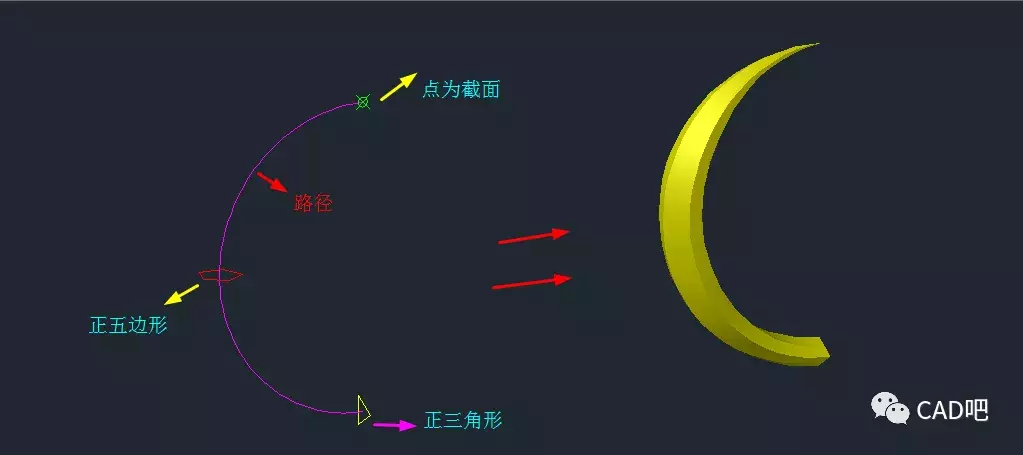

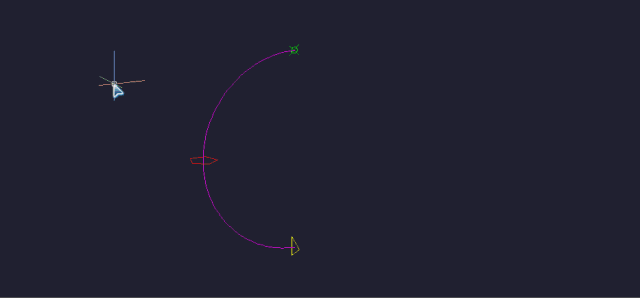

②、不規則截面路徑放樣（截面分別為點、正五邊形、正三角形）
動畫演示：
十、導向放樣–確定了截面形狀，根據實體外形輪廓，繪制導向線，然后創建實體
（兩個截面和四條導向線）
動畫演示：
巧妙應用：
一、繪制蘋果外形
①、繪制出導向線：蘋果輪廓的走向線
②、繪制輔助線，繪制截面（圖中有兩個點作為截面）
③、導向放樣
動畫演示：
二、電吹風外殼制作
三、異型環制作
活學活用練習題

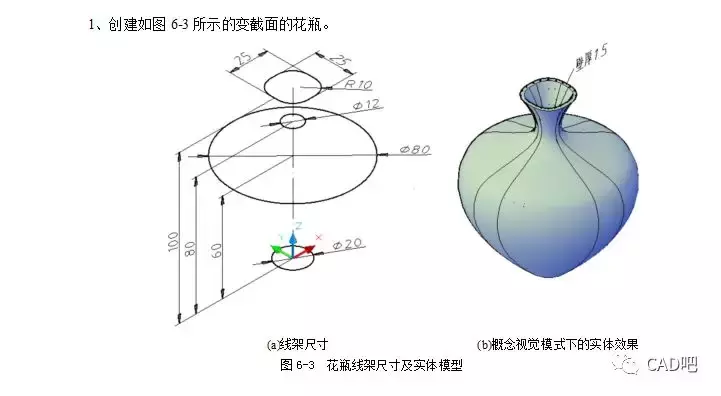

①、截面放樣
②、不規則截面放樣
③、路徑放樣
④、導向放樣
