cad文件打不開怎么辦（CAD圖形文件打不開的原因）

身為畫圖狗，加班畫圖不可怕，最怕加班畫的圖打不開，重頭再畫！為了提高出圖率，為了工作量，重頭再畫是不可能的，這輩子都不可能的。

當然，就算要重頭再來，也要先試試這八種修復方法，說不定就好了呢？

01

命令修復

使用修復命令直接用輸入<recover>命令，接著在<選擇文件>對話框中輸入要恢復的文件，確認后cad系統開始執行恢復文件操作。

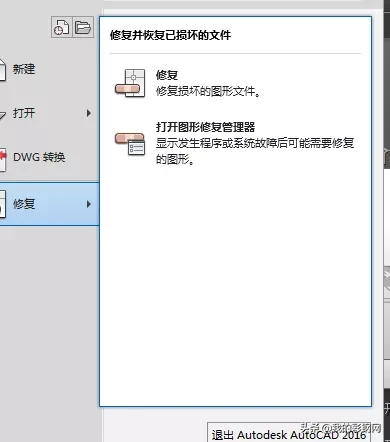

我們也可以嘗試點擊CAD“文件”下的“修復”按鈕，修復已損壞的文件。

02

警告時保存方法

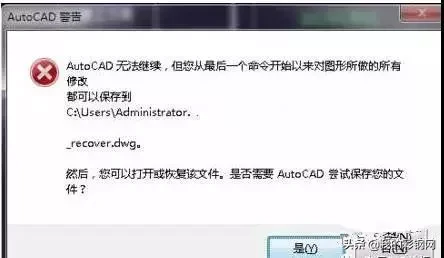

CAD文件出現錯誤時，一般會彈出一個是否保存的提示，這個時候我們記得點擊“否”，不保存文件，我們才有機會恢復文件大部分的內容。

03

插塊法

修復命令恢復不了文件時，我們還可以試試插入塊的方式。

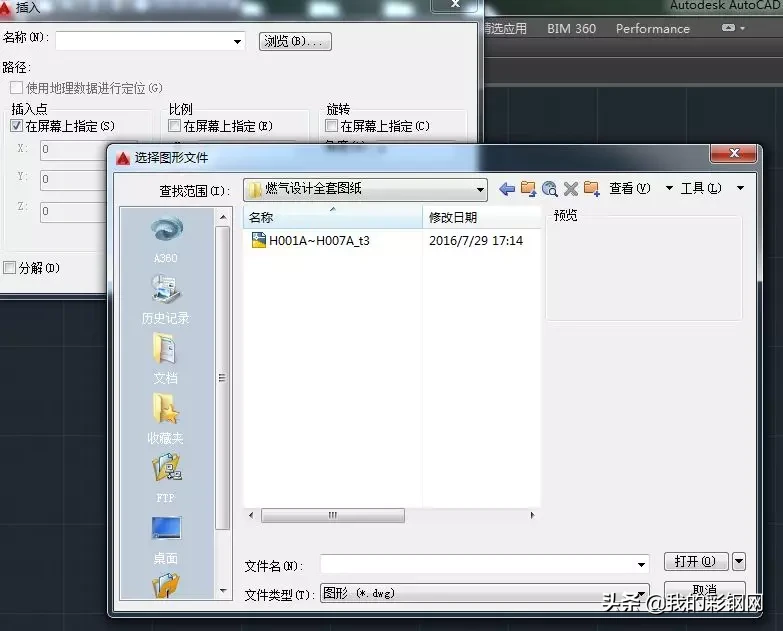

CAD中，我們新建文件，點擊“插入”，選擇“塊”，點擊“瀏覽”選擇損壞的文件。

04

修改備份文件

在死機、停電等意外情況后，打開CAD文件出現錯誤并用修復功能無效時，可到文件夾下找到備份文件（bak文件），將其后綴名改為”dwg”，以代替原文件或改為另一文件名。打開后的文件內容損失是比較小的。

有少數情況死機后再打開文件時雖然能打開，但沒有了內容，或只有很少的幾個圖元，這時按上述方法改備份文件（bak文件）是最好的方法，如果保存了原文件，備份文件就被更新了，無法恢復到死機前的狀態。

05

找回自動保存文件

如果在CAD文件出現錯誤提示，又點擊了保存，又取消了創建備份文件，那文件還能找回么？

當然也是可以找回的，我們需要找到CAD的自動保存文件，保存位置默認是在系統文件自動定義的臨時文件夾中：C:\windows\temp。自動保存的文件后綴名是“.sv$”，我們就可以根據損壞文件的名稱、時間來找，如果文件名稱是“燃氣圖.dwg”，那自動保存文件名就有可能是“燃氣圖_?_?_????.sv$”，其中“？？”是代表不確定的數字。

如何找到自動保存文件位置?

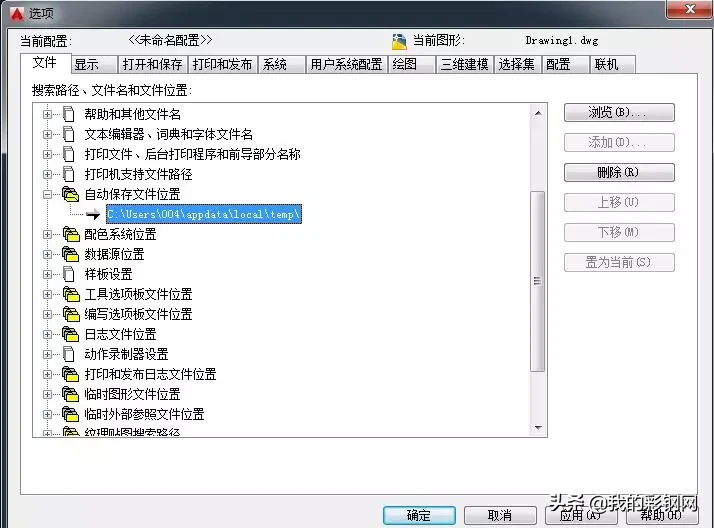

1.在CAD中，選擇”工具”→”選項”，單擊”文件”標簽。

2.雙擊“自動保存文件位置”

3.單擊”瀏覽”，選擇所需文件夾，單擊”確定”退出。

06

保存為“.dxf”文件

電腦已經顯示文件正在重生卻提示錯誤并退出，這種情況我們可以在文件重生時點擊“esc”鍵取消，再保存文件，選擇文件另存為“.dxf”文件，最后再試試打開文件。

07

修改文件頭

對于文件頭被損壞的文件，我們可以利用CAD的重構功能。

如使用16制的編輯器如UltraEdit軟件打開，嘗試刪除最前面約16個字節，保存，再用cad打開，往往也有效。

08

試試高版本CAD打開

可以采用更高版本的cad打開試試，高版本的軟件的修復、容錯升級，也許能恢復。建議不管采用那種方法恢復的圖形，均采取核查audit一下后保存。

以上方法，你都學會了么？
