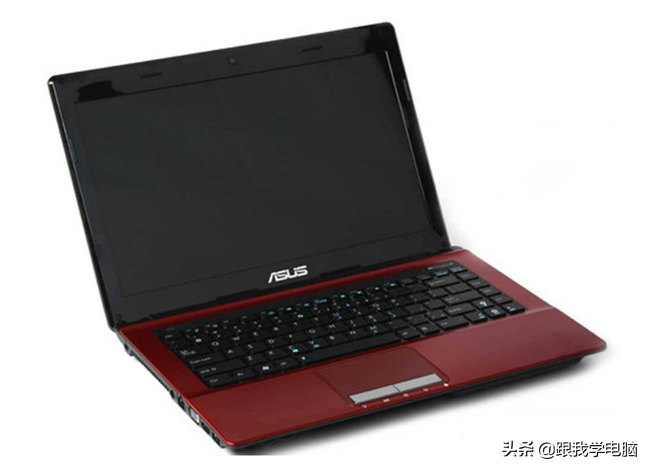

本節課給大家分享一個華碩筆記本，客戶反饋其不良現象為電池與外接電源都無法開機,采用穩壓電源觀察待機電流0.15mA電流正常待，但是按下開機鍵電流可以跑到0.5~0.7A左右不顯示.
一.拆機分析：
1.采用示波器量測主板相關測試點電壓發現1.5V沒有產生如下所示：

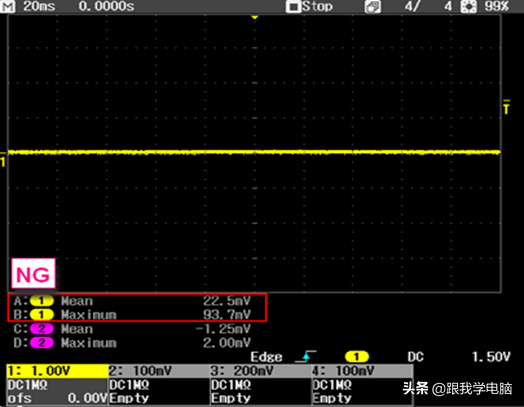

不良板+1.5V準位：22.5mV

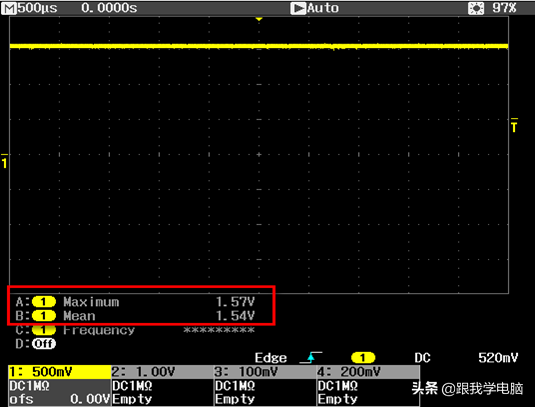

OK板+1.5V準位：1.57V

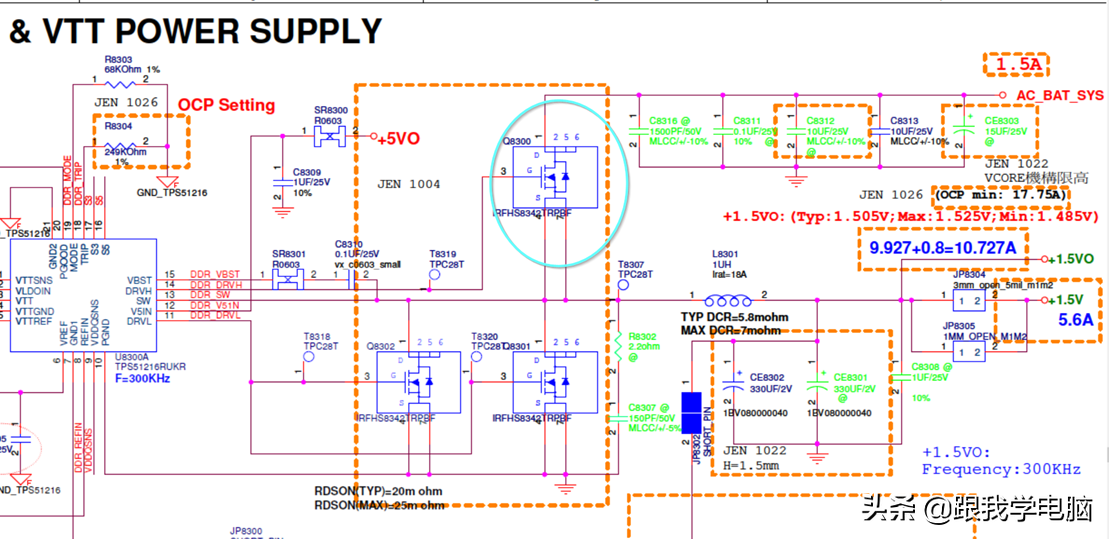

2.電路分析找到對應的電路芯片，發現1.5VO電壓由PWM電路+3只MOS管轉換后產生+1.5V 電壓給 內存供電，如下電路所示：

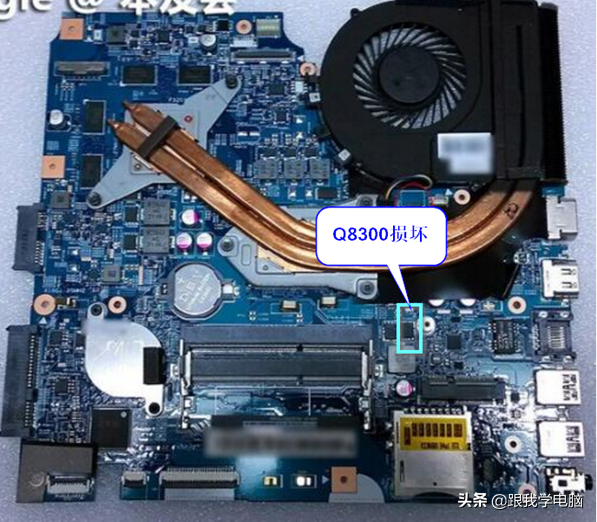

3.不良主板量測Q8300的DS極有輕為短路，更換后還是不顯示，需要進行深入分析。

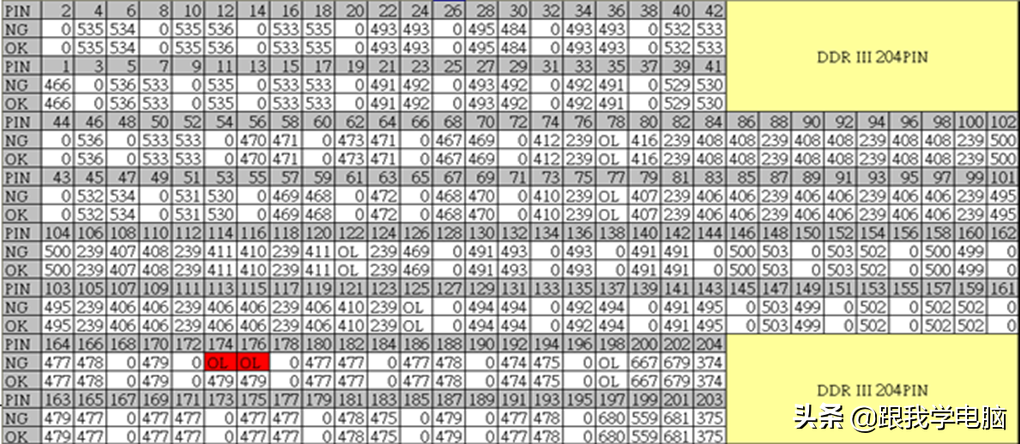

4.經過量測發現1.5V電壓OK，懷疑是內存條有問題，找1根OK的內存裝入到機臺可以正常顯示，將壞的內存條每個pin對地二極值全部量測一次發現其中pin174/176無窮大.

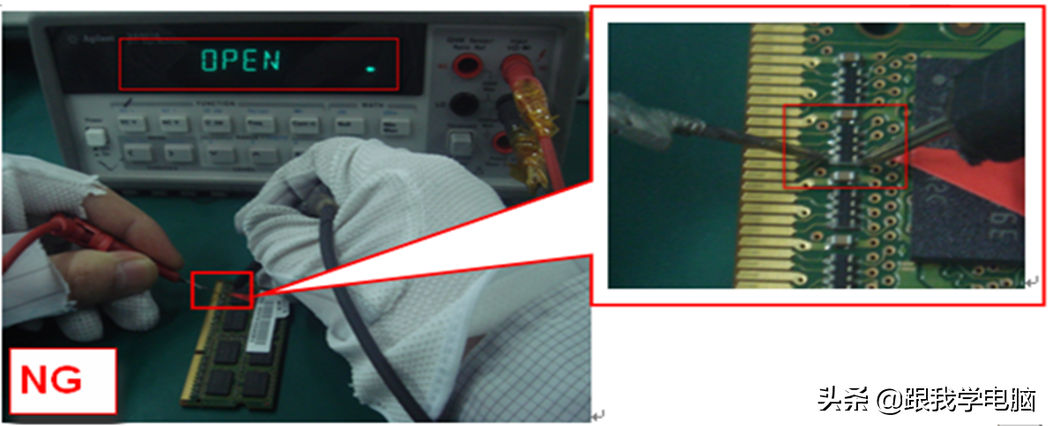

5.用數字萬用表再次內存上面第174/176 pin上的排阻發現有open，正常應該在33ohm左右，最終更換33ohm排組后可以正常開機顯示.
二.總結：
1.此機臺原本是無法開機，經拆機分析后主板上1.5V給DDR供電電壓沒有產生，導致主板無法正常完成自檢動作。
2.經檢測為主板Q8300 （N-MOS）導致更換后電壓ok,最終不顯示是因為DDR內存排阻損壞導致，通過以上的分析大家遇到類似的問題一定要慎重分析，有些時候一個機臺有多種原因，所以自已要學會去判斷.
