測量是CAD看圖軟件中的基礎功能，CAD制圖初學入門的小伙伴都知道CAD圖紙上的默認長度單位為毫米（mm），如果我想讓測量的結果直接顯示成米（m），那么該如何操作呢？
浩辰CAD看圖王電腦版提供多種測量功能，包含：距離測量、面積測量、坐標測量、半徑測量、角度測量、弧長測量、圓面積測量等等，還有一些測量相關的設置，比如測量記錄的保存、測量精度的設置等等，以下主要介紹測量中的單位設置。
單位設置一

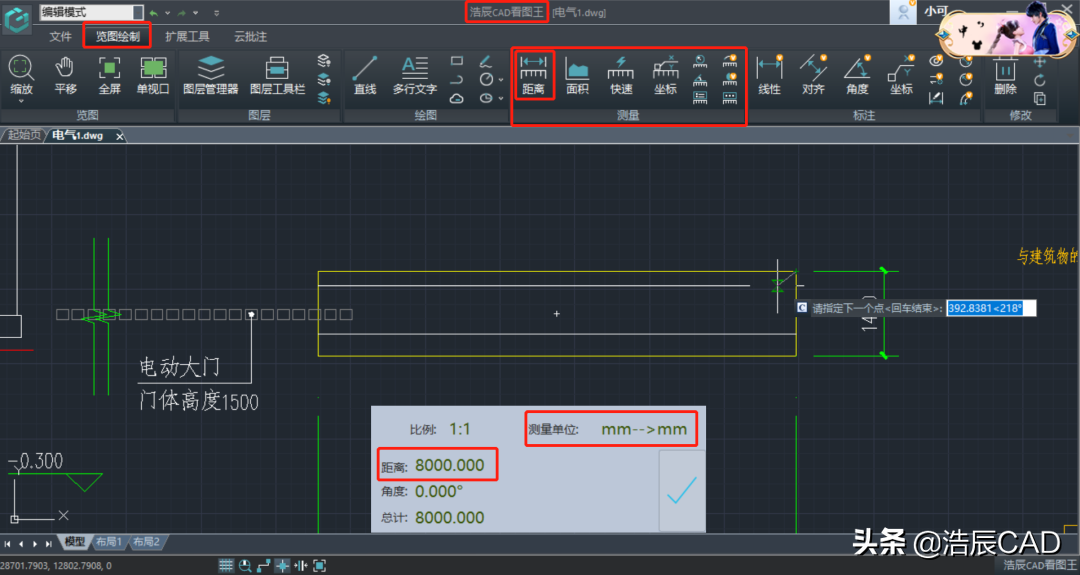

一般情況下，當我們在【浩辰CAD看圖王】電腦版的【覽圖繪制】列表下的【測量】菜單欄選中【距離】測量之后，在界面上點擊需要測量距離的線段的兩個端點，其距離就顯示在界面下方的測量對話框中了，如下圖所示。
從圖中可以看出，我們測量的長度為8000，單位為毫米（mm），即該段的實際長度為8米（m）。
單位設置二

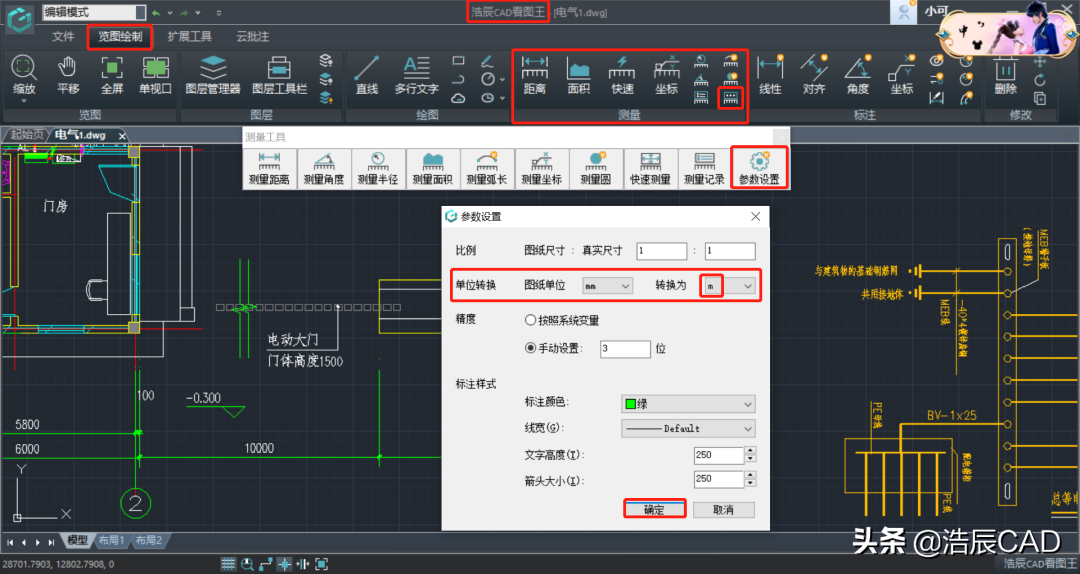

現在我們來進行單位設置，如下圖所示，點擊【測量工具欄】，在出來的【測量工具】對話框中選擇【參數設置】調出【參數設置】對話框，里面有一個單位轉換，我們將轉換為的單位設置成米（m）后確定。
單位設置三
設置好之后，我們在測量的時候，下方的測量對話框中顯示的單位就是米（m）了，長度自動就顯示成了8，如下圖所示。
今天的CAD測量教程
