在日常繪圖中，我們會經常會繪制云線來把一些重點的內容圈出來，有或者是出變更的需要，繪制云線可以達到給人一種提醒的作用。那你們是怎樣繪制云線的呢？你一般用CAD還是天正來繪制呢?兩者繪制云哪個好用呢？下面我們一起來對比一下答案就顯而易見了！

一、CAD繪制云線的方法

1、點擊菜單欄繪圖，下拉有個修訂云線，或者點擊圖標修訂云線又或者可以輸入REVCLOUD回車執行命令。選擇一種你喜歡的方法吧！

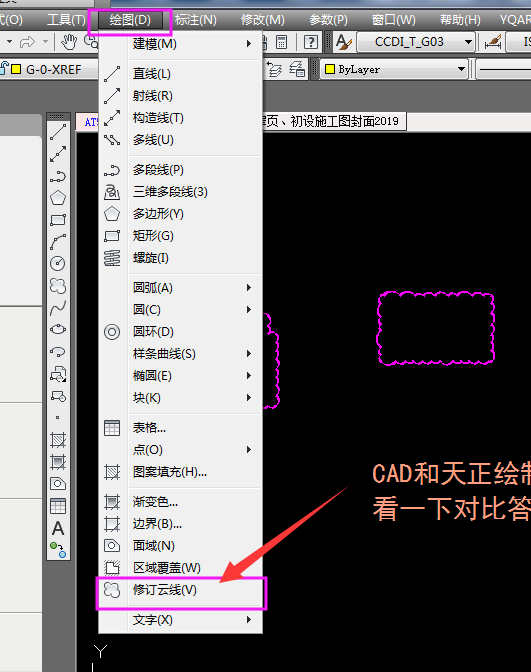

點擊菜單欄繪圖，下拉有個修訂云線

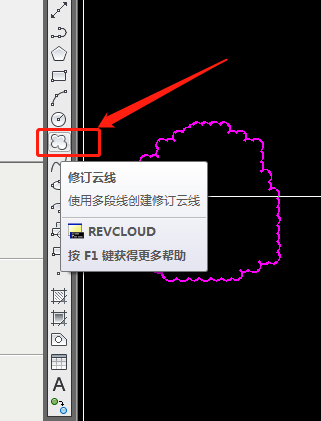

點擊圖標“修訂云線”

2、執行云線命令后，鼠標在繪圖區任意點擊一點，移動鼠標最后把鼠標回到起點，云線就繪制完畢了。

鼠標在繪圖區任意點擊一點，移動鼠標最后把鼠標回到起點

二、知識點

執行云線命令后，命令狀態欄就會出現：指定起點或 [弧長(A)/對象(O)/樣式(S)] <對象>:

下面逐個講解

1、弧長（A）：也就是云線扭曲的程度。執行云線命令后，輸入命令A回車，輸入最小弧長值回車，然后輸入最大弧長值回車。（注意：最大弧長值不能超過最小弧長值的三倍）輸入完最小弧長值和最大弧長值接著就可以繼續繪制云線了。如果看到提示反轉方向，不輸入任何命令是默認不反向，輸入Y回車得到的是反向的云線。例如下圖。

如果看到提示反轉方向，不輸入任何命令是默認不反向，輸入Y回車得到的是反向的云線。

2、什么叫反轉？簡單來講就是云線彎曲的方向發生了反轉，例如下圖。

簡單來講就是云線彎曲的方向發生了反轉

3、對象(O)：可以把事先畫好的線段變成云線，這里不要求是閉合的線段。例如：點擊云線命令后，輸入O回車，點擊圖上事先畫好的矩形，然后矩形就會變成下面的那個云線（也可以把線段、弧線變成云線）。同樣，這時不輸入任何命令是默認不反向，輸入Y回車得到的是反向的云線。例如下圖。

點擊云線命令后，輸入O回車，點擊圖上事先畫好的矩形，然后矩形就會變成下面的那個云線。

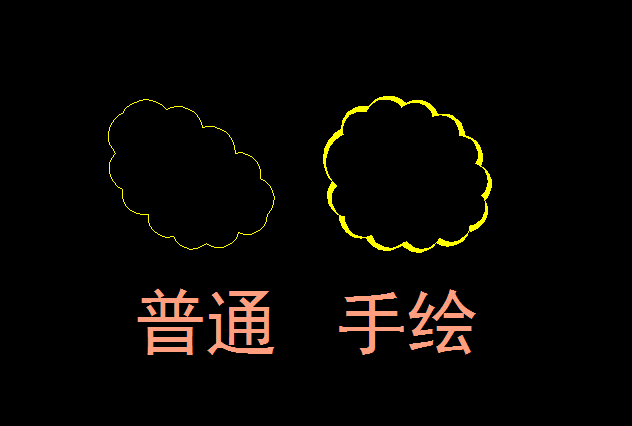

4、樣式（S）：云線的厚度不一樣。點擊云線命令后，輸入S回車，會出現：選擇圓弧樣式 [普通(N)/手繪(C)]。輸入N回車，畫出的云線是普通的單線形式，輸入C回車，就是手繪狀。例如下圖。

云線的厚度不一樣

在CAD里繪制云線的方法大概就是這樣了，下面看看天正是怎么繪制云線的。

三、用天正繪制云線的方法

1、輸入HZYX回車執行命令。當然，前面CAD繪制云線的方法在天正也是可以用的，安裝天正后，多出的是另外一個命令HZYX，也就是“繪制云線”的中文首寫字母。

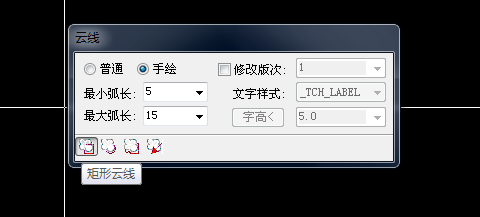

2、輸入命令HZYX空格后，會彈出一個云線的窗口，可以直接在這里選擇普通或手繪，還有可以修改版次、最大弧長、最小弧長等。

可以直接在這里選擇普通或手繪

四、知識點

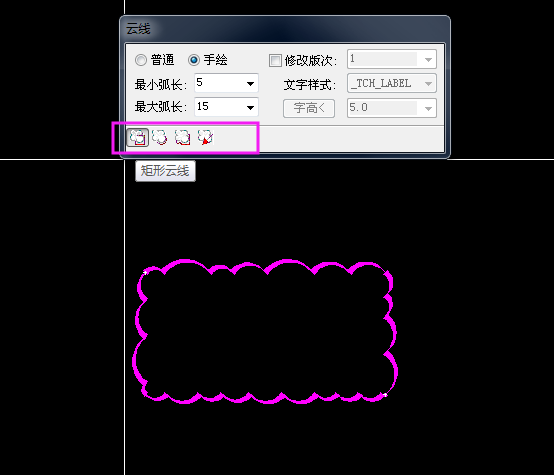

1、點擊左下方第一個“矩形云線”可以直接繪制矩形的云線，和繪制矩形是一樣的用法。例如下圖。

點擊左下方第一個矩形云線可以直接繪制矩形的云線，和繪制矩形的功能是一樣的方法。

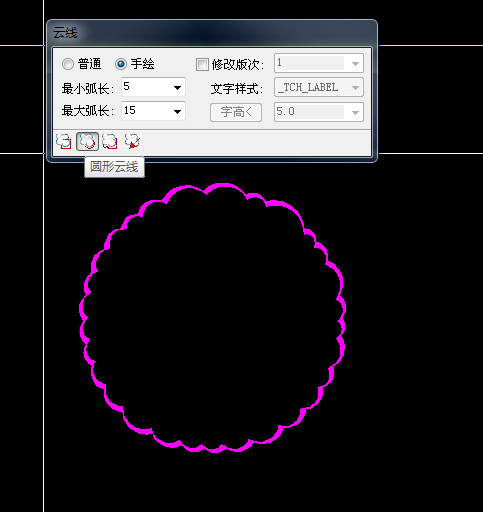

2、點擊左下方第二個“圓形云線”可以直接繪制圓形的云線，和繪制圓形是一樣的用法。例如下圖。

點擊左下方第二個圓形云線可以直接繪制圓形的云線，和繪制圓形是一樣的用法。

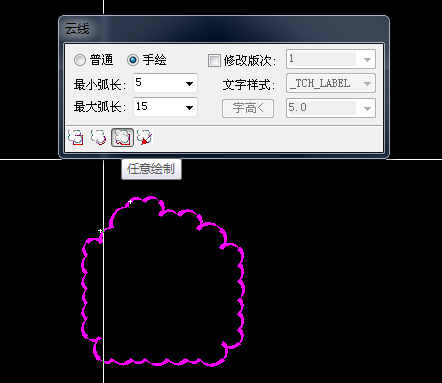

3、點擊左下方第三個“任意繪制”可以直接繪制任意形狀的云線，和直接點擊修訂云線繪制云線是一樣的。例如下圖。

點擊左下方第三個任意繪制可以直接繪制任意形狀的云線，和直接點擊修訂云線繪制云線是一樣的。

4、點擊左下方第四個“選擇已有對象生成”就可以選擇事先畫好閉合的線段生成云線，這里和上面講到的對象(O)是一樣的使用方法，不同的是這里一定要閉合的線段才可以生成云線。例如下圖。

點擊左下方第四個“選擇已有對象生成”就可以選擇事先畫好閉合的線段生成云線

如果選擇不閉合的線段時會提示

五、總結

D哥認為，對比發現，CAD和天正畫云線各有各的優點，例如CAD繪制云線可以把不閉合的線段變成云線，天正不可以。而天正可以直接繪制規則的矩形和圓形云線，不用事先畫好線段。但是天正的云線界面比較清楚，可以一目了然，快捷鍵也比較容易記，所以我認為：繪制云線天正這種方法比較好用。D哥畫圖時也是使用天正這種方法繪制云線比較多，你認為呢？趕快留言告訴我吧！
