上下兩排的水晶頭怎么做（網線水晶頭制作方法及注意項）

今天說下怎么做家庭中經常會用到的網頭，也就是水晶頭，學會了之后自己就搞定了，不用再請師傅上門了！不會做水晶頭的電工不是一個全能電工。

網線，也叫雙絞線，內有4對雙絞線。

雙絞線是綜合布線系統中最常用的傳輸介質，主要應用于計算機網絡、電話語音等通訊系統。雙絞線由按規則螺旋結構排列的兩根、四根或八根絕緣導線組成。一個線對可以作為一條通信線路，各線對螺旋排列的目的是為了使各線對發出的電磁波相互抵消，從而使相互之間的電磁干擾最小。

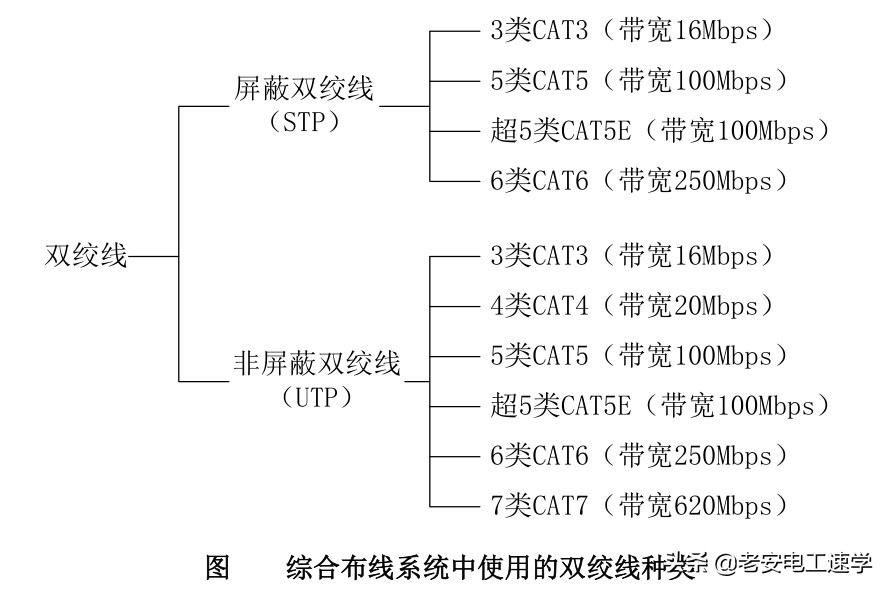

雙絞線分為屏蔽雙絞線STP（Shielded Twisted Pair）和非屏蔽雙絞線UTP（Unshielded Twisted Pair）兩類。屏蔽雙絞線電纜的外層由鋁泊包裹，相對非屏蔽雙絞線具有更好的抗電磁干擾能力，造價也相對高一些。

4對雙絞線電纜內每根銅導線的絕緣層都有色標來標記，導線的顏色標記具體為白橙/橙、白藍/藍、白綠/綠、白棕/棕。

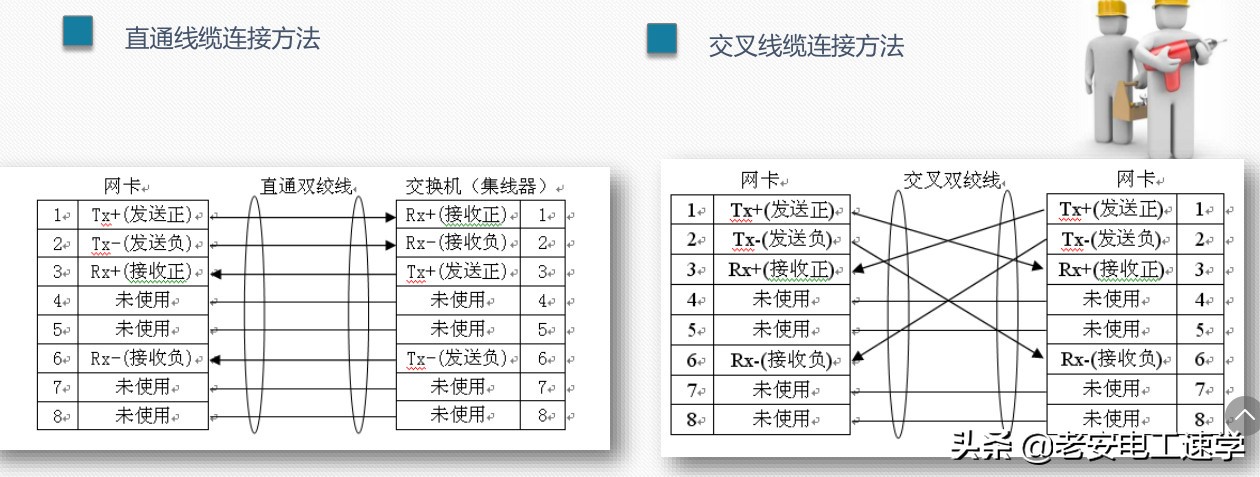

當網絡跳線兩端采用不同做線標準（一端為T568A標準，另一端為T568B標準），即兩端線序不同，稱之為交叉線。交叉線用來連接兩臺相同的設備，如兩臺計算機之間、兩臺交換機之間等。

百兆水晶頭示意圖

從上圖可以看出百兆帶寬的水晶頭只使用四芯雙絞線，即超五類網線及以下只使用橙，白橙，綠，白綠這四芯。所以有些實際使用中會用一根網線做兩對水晶頭，以傳輸不同的網絡，這里不建議這樣做，兩個網絡之間會有一定干擾，丟包會多一點，如果要求不高的情況，并且重新布線過于復雜，也可以使用這種辦法。六類網線是8芯全部使用的，所以這種方法是不適用的。六類網線也是俗稱的千兆網線，所用的網頭也是千兆水晶頭，千兆水晶頭的插線孔分上下兩層錯開的，百兆網頭是8芯一層的。

要特別注意，在一個工程中，所有的連接應該采用同一種連接標準；一般是采用T568B標準。使用制作的交叉線時，應該設置特別標注，以防誤用。

RJ-45頭像水晶一樣晶瑩透明，所以也被俗稱為水晶頭，每條雙絞線兩頭通過安裝RJ-45水晶頭來與網卡和交換機相連。

RJ45水晶頭由金屬片和塑料構成，制作網線所需要的RJ45水晶接頭前端有8個凹槽，簡稱”SE”（Position，位置）。凹槽內的金屬觸點共有8個，簡稱” 8C “（Contact，觸點），因此業界對此有” 8P8C “的別稱。

這樣一個水晶頭就做好了，但是它合格么，中間需要注意什么呢？

注意事項：

1. 剝線時千萬不能把芯線剪破或剪斷，否則會造成芯線之間短路或不通，或者會造成相互干擾，通信質量下降；

2. 雙絞線顏色與RJ-45水晶頭接線標準是否相符，應仔細檢查，以免出錯；

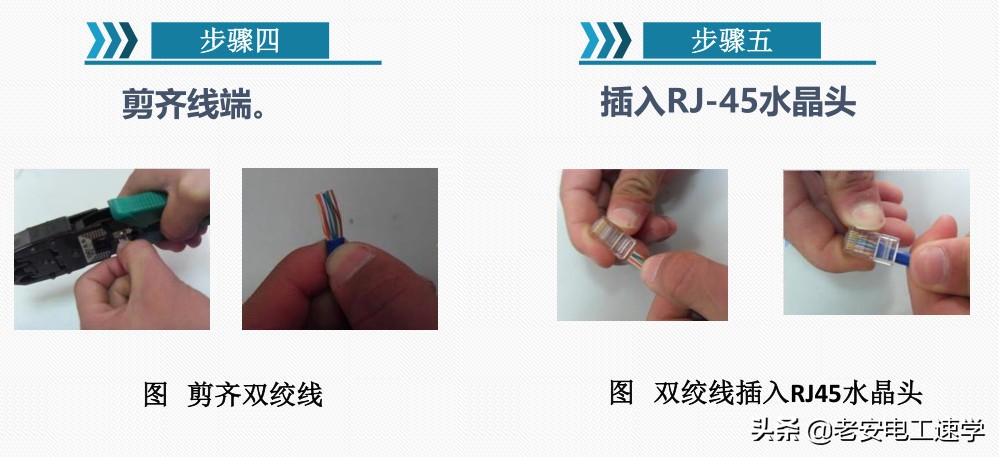

3. 插線一定要插到底，否則芯線與探針接觸會較差或不能接觸；

4. 在排線過程中，左手一定要緊握已排好的芯線，否則芯線會移位，造成白線之間不能分辯，出現芯線錯位現象；

5. 雙絞線外皮是否已插入水晶頭后端，并被水晶頭后端夾住，這直接關系到所做線頭的質量，否則在使用過程中會造成芯線松動；

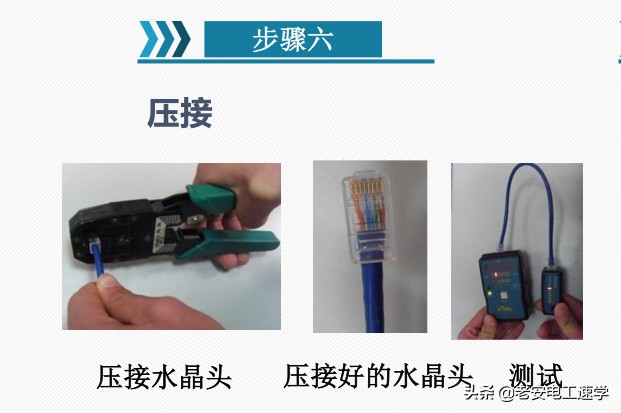

6. 壓線時一定要均勻緩慢用力，并且要用力壓到底，使探針完全刺破雙絞線芯線，否則會造成探針與芯線接觸不良；

7. 測試時要仔細觀察測試儀兩端指示燈的對應是否正確，否則表明雙絞線兩端排列順序有錯，不能以為燈能亮就可以。

做好上述幾點，一個耐用的水晶頭就做好了。

我們做好水晶頭之后，一般是接在墻上的信息面板上，下面說下信息面板怎么接線。

墻面信息面板后面是信息模塊，由于施工或質量問題也容易出故障，下面說下怎么接線。

信息模塊是信息插座的主要組成部件，它提供了與各種終端設備連接的接口。連接終端設備類型不同，安裝的信息模塊的類型也不同。連接計算機的信息模塊根據傳輸性能的要求，可以分為5類、超5類、6類。

信息模塊的端接同樣有兩種標準：EIA/TIA568A和EIA/TIA568B。兩類標準規定的線序壓接順序有所不同，壓接時需要按照信息模塊上的色標進行壓接。由于現在設備越來越智能，586A做法幾乎用不到了，可以默認做586B就可以。

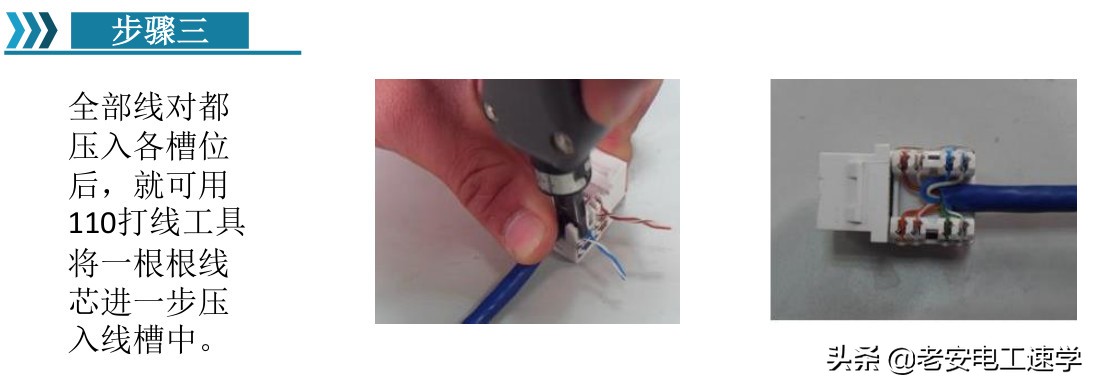

最后將信息模塊卡到信息面板上，將信息面板固定在墻面暗盒上，這樣就大功告成了！
