修變頻空調電路板，有圖紙會很方便，今天我們這里會陸陸續續，更新十來副常見的變頻空調電路板原理圖。

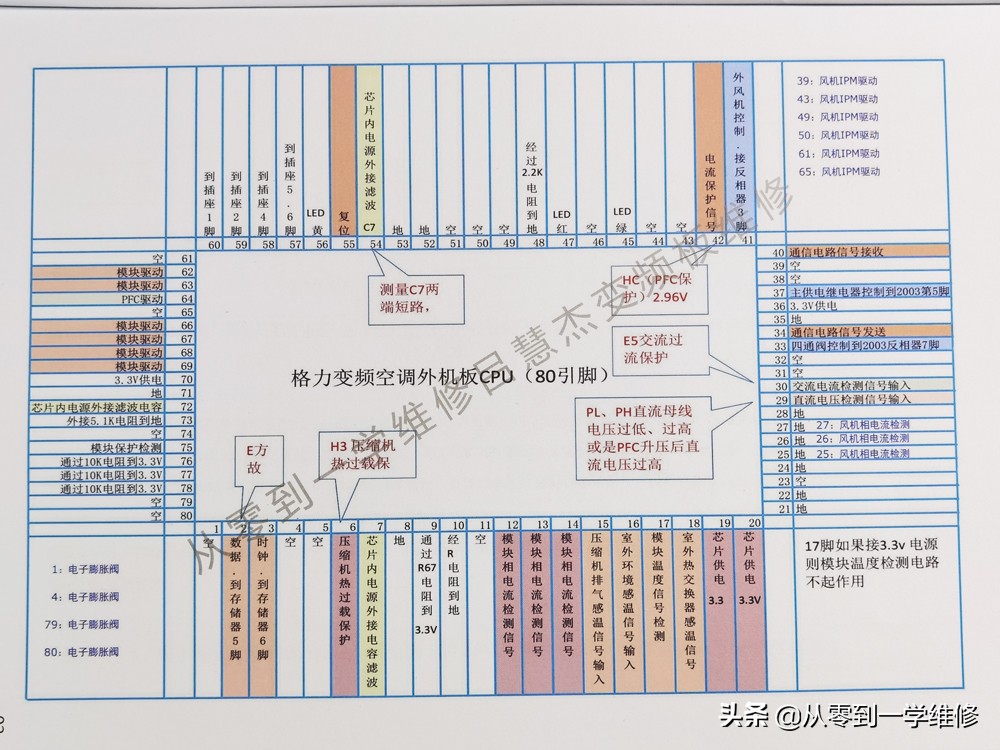

01格力小板80腳單片機引腳定義
測量格力小板單片機54腳外接的C7電容，如果短路，則單片機損壞。
碰到HC故障，我們查單片機42腳電壓，如果不正常，查42腳對應的單元電路。
碰到E5故障，查單片機30腳電壓，正常為3.3V，如果不正常，查30腳對應的單元電路.
碰到PL、PH故障，查29腳電壓，正常為1.9V左右，如果不正常，查29腳對應單元電路

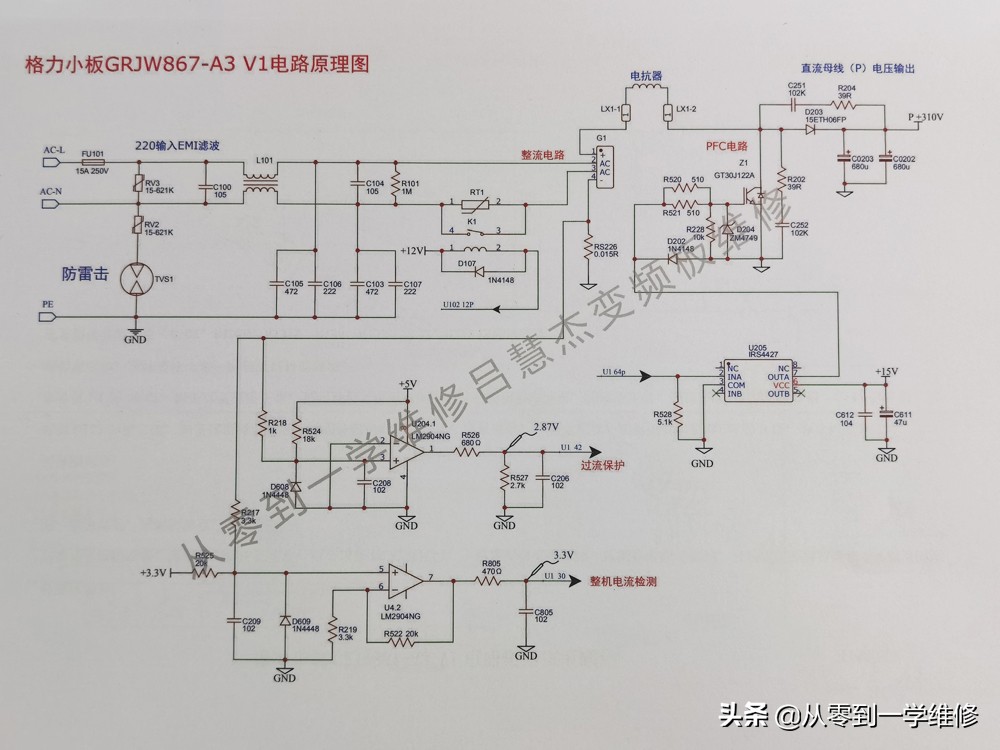

04格力小板220輸入電路、整機電流檢測保護電路
220輸入電路，最容易損壞的元器件是功率管、續流二極管、整流橋，也就是常說的三大件。這些元器件損壞，空調會出現E6故障代碼。

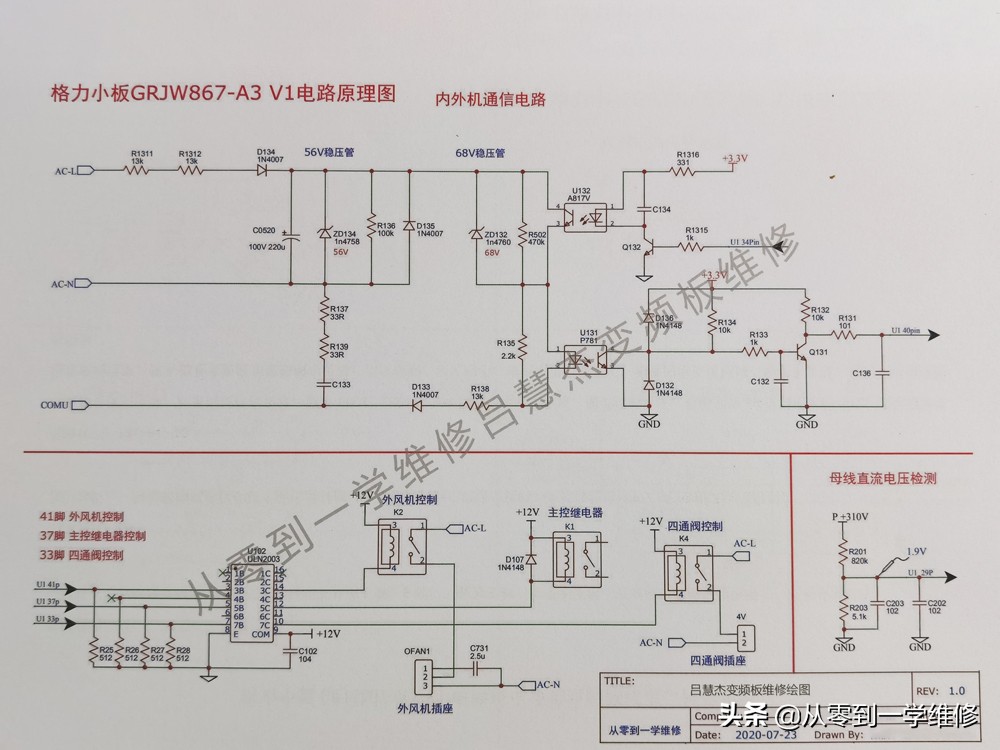

06格力小板通訊電路、母線電壓檢測電路原理圖
另外給大家說下，現在購買“變頻空調電路維修參考圖紙資料一”專欄視頻后，可以私信我，發快遞贈送實物圖紙，有圖紙修理變頻板子會很方便，而且視頻中有對這些圖紙的一些分析講解。
