cad坐標輸入怎么操作（cad坐標詳細操作方式）

●坐標總圖（通常設計院測繪數據給出），是精確表達項目施工現場真實坐標數據的圖紙；樁位平面圖，是根據項目具體空間尺寸進行設計后，給出的結構樁位定位圖；

●現場施工時候，需要將樁位的具體位置轉換到在施工現場工地上，使用“全站儀”或者其他設計在現場進行放樣，保證樁位定位的精確，保證后續施工。

CAD套坐標教程

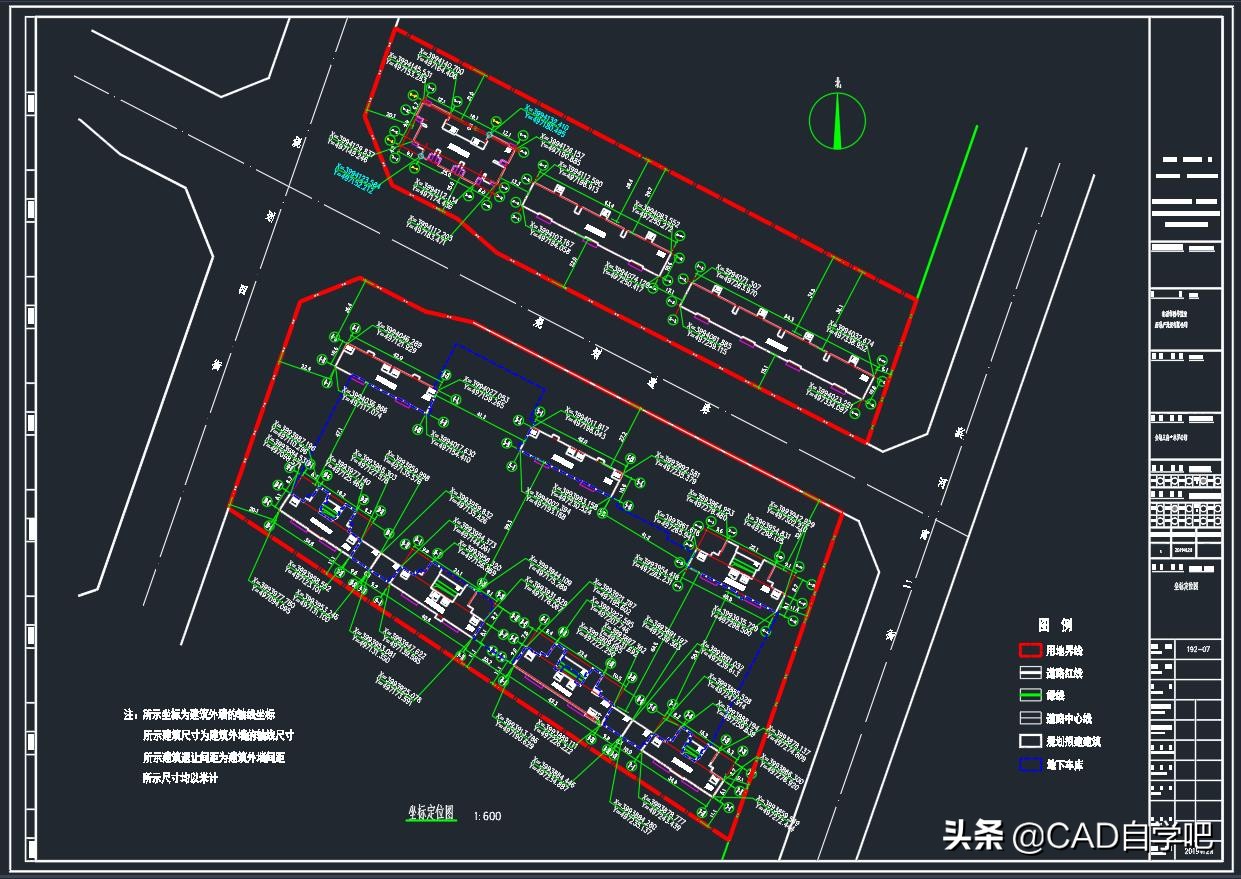

1、打開項目用的“坐標（規劃）總圖”DWG文件；

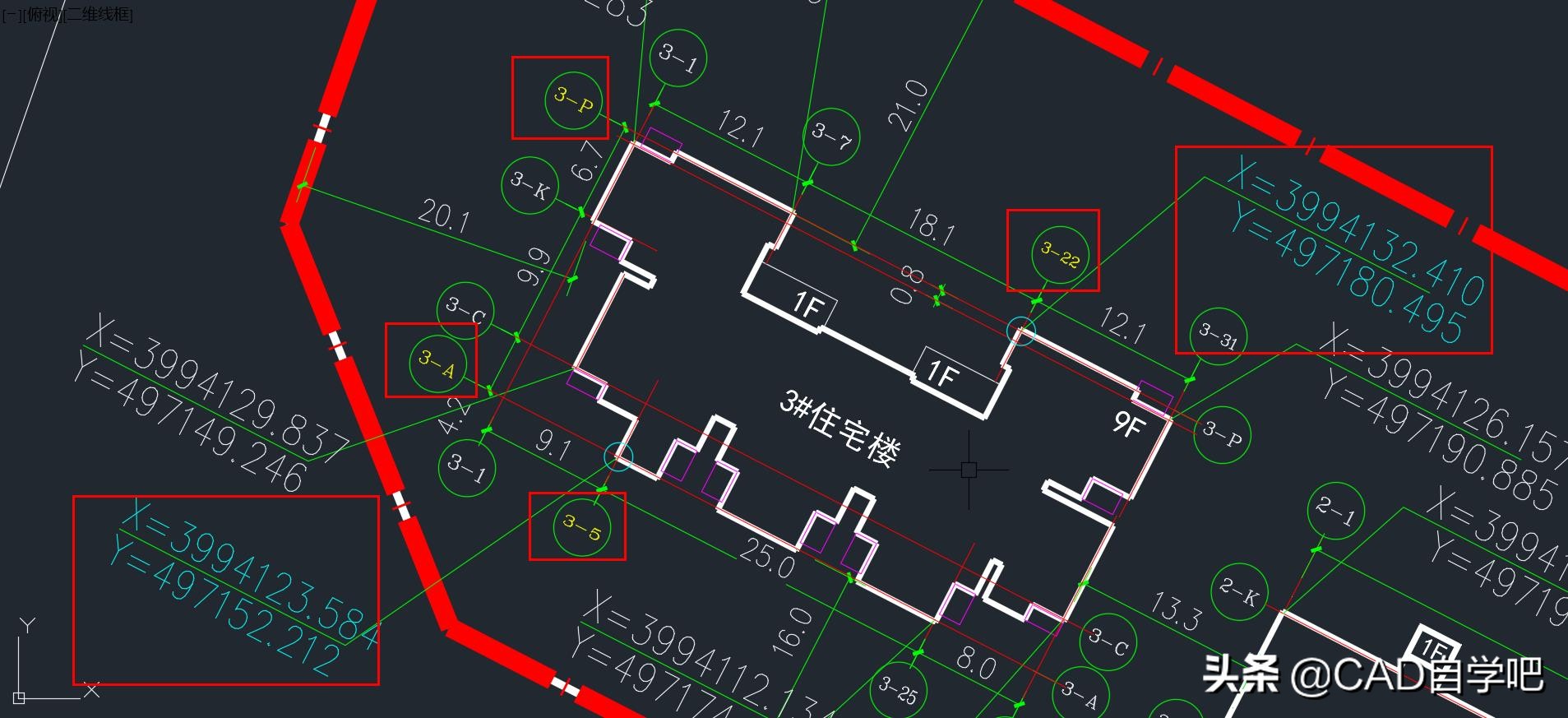

2、找到我們需要進行樁位坐標轉換的區域，如圖示“3#住宅樓”區域圖紙，在圖中先確定兩個已知的坐標數值，圖示以軸號3-5交3-A的點和軸號3-22交3-P的點，使用這兩個點作為參考（一般選擇點盡量選擇對角線位置的已知坐標數值點）！

3、將兩個點的坐標內容Ctrl+C復制上，然后Ctrl+N新建一個空白文件，將坐標內容Ctrl+V粘貼到空白文件內部；

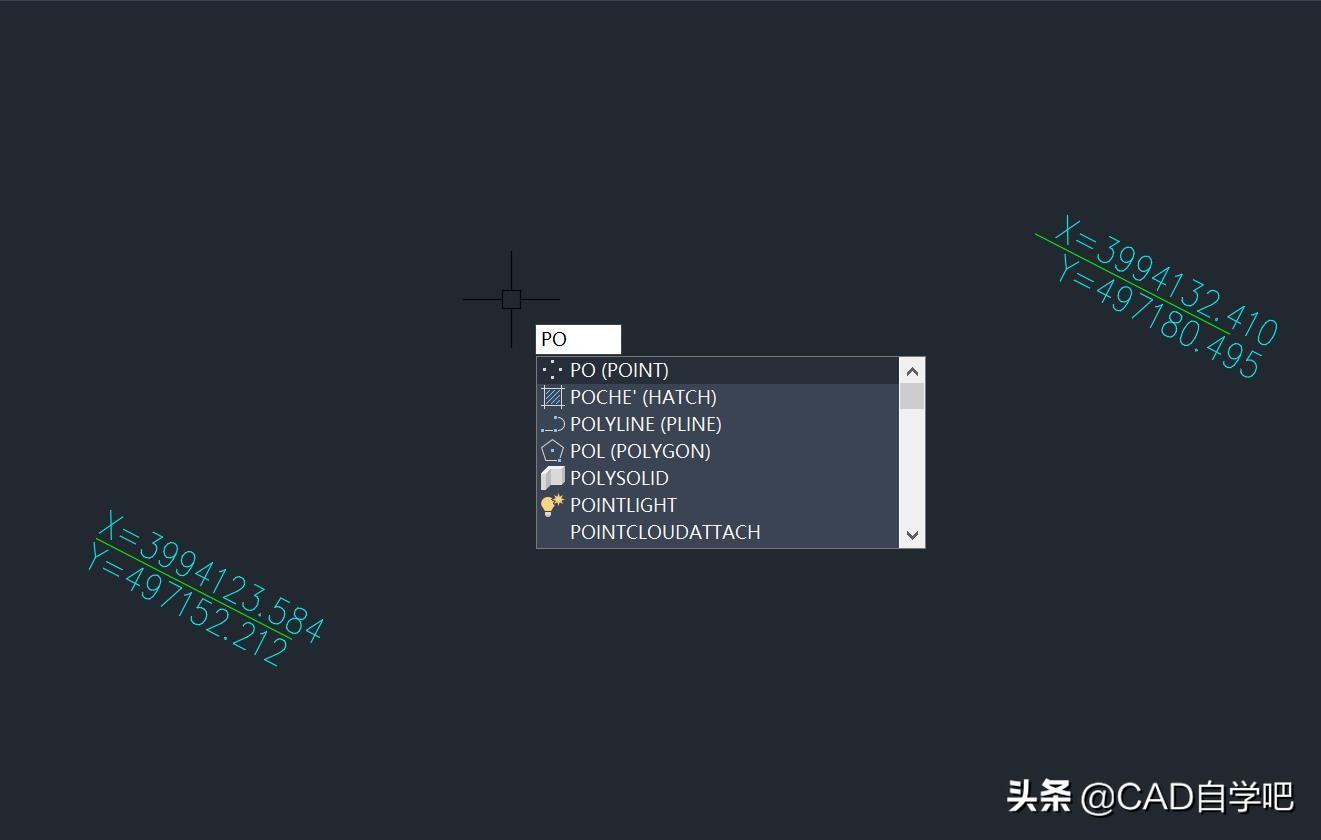

4、使用點命令（PO），將當前文字坐標內容表達的點創建出來；

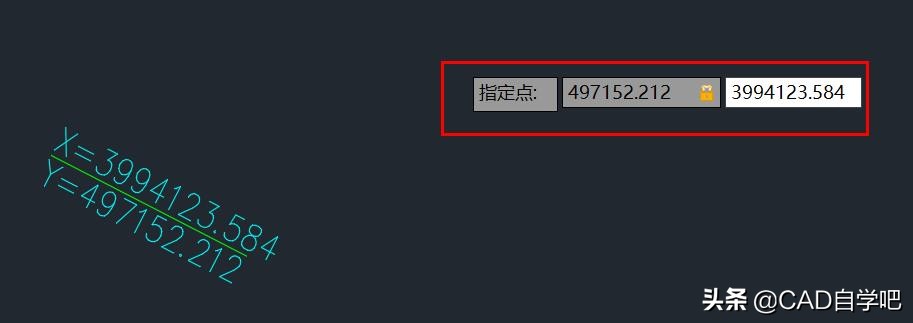

5、輸入第一個點坐標先輸入文字內容坐標的Y數值，然后再輸入X數值（大地坐標和CAD坐標剛好相反），且坐標輸入必須是“絕對坐標”；（圖示為第一個點的坐標輸入）

6、輸入第二個點坐標先輸入文字內容坐標的Y數值，然后再輸入X數值（大地坐標和CAD坐標剛好相反），且坐標輸入必須是“絕對坐標”；（圖示為第二個點的坐標輸入）

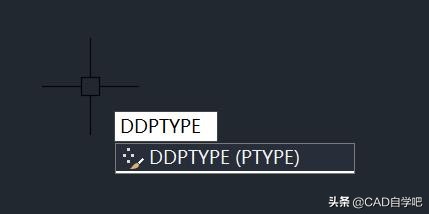

7、輸入點坐標之后，將表示坐標的文字內容刪除掉（之前復制過來的內容）；然后設置點樣式顯示類型“DDPTYPE”；

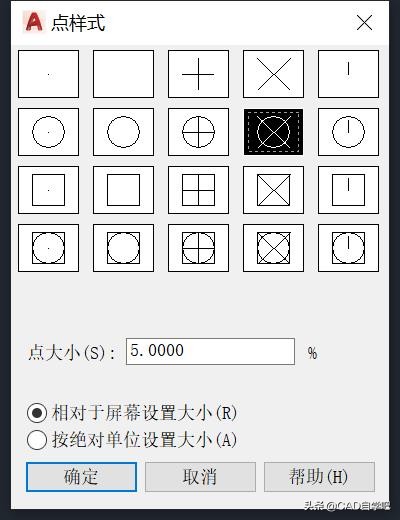

8、設置一個新的點樣式，方便直接顯示出點；

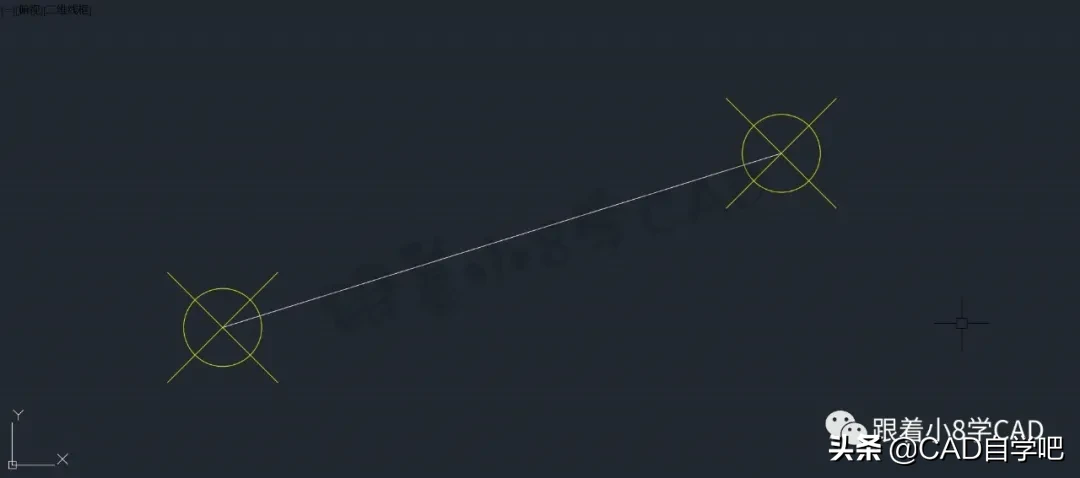

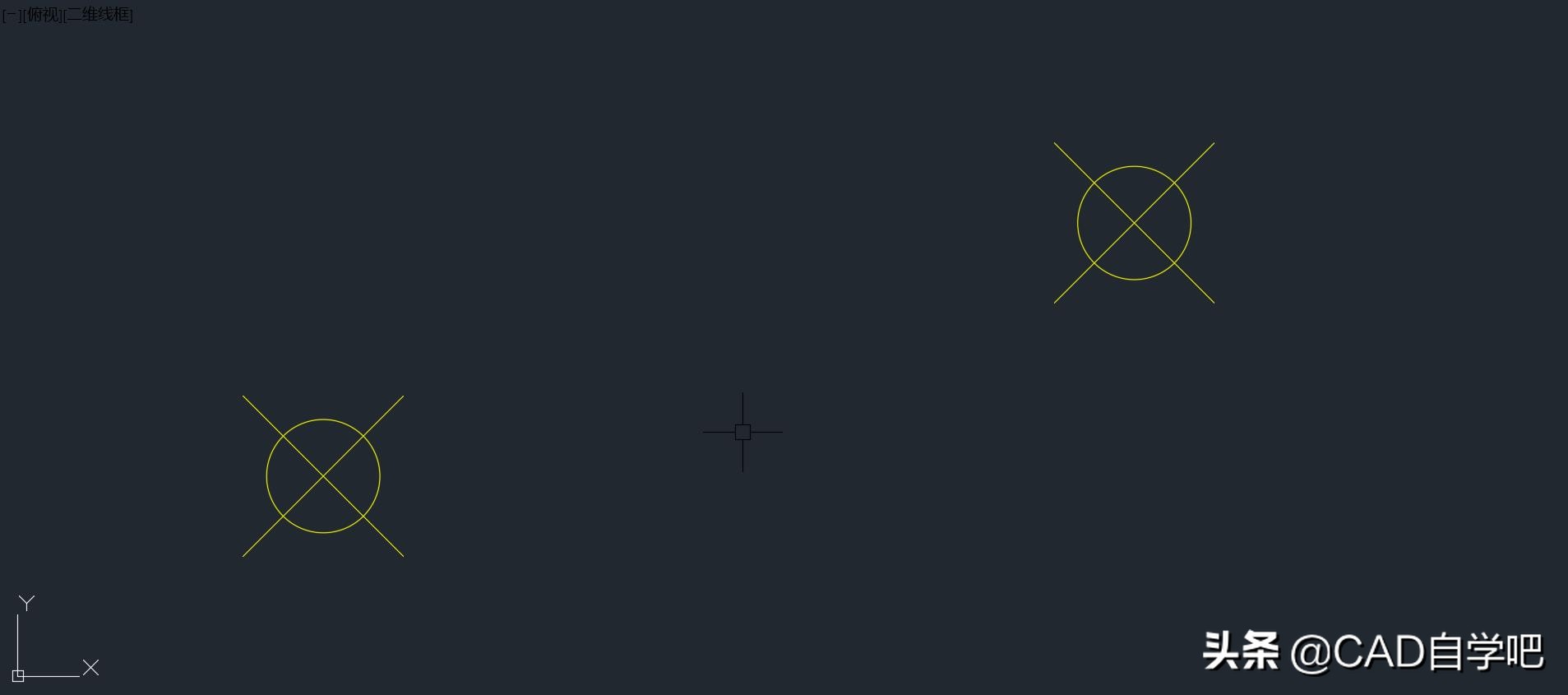

9、在當前文件中，雙擊鼠標滾輪，繪圖空間中最大化顯示出兩個點對象（分別對應軸號3-5交3-A的點和軸號3-22交3-P的點）；

10、過兩個點繪制一條線段L【方便后續操作】，然后將兩個點刪除只留下線段；

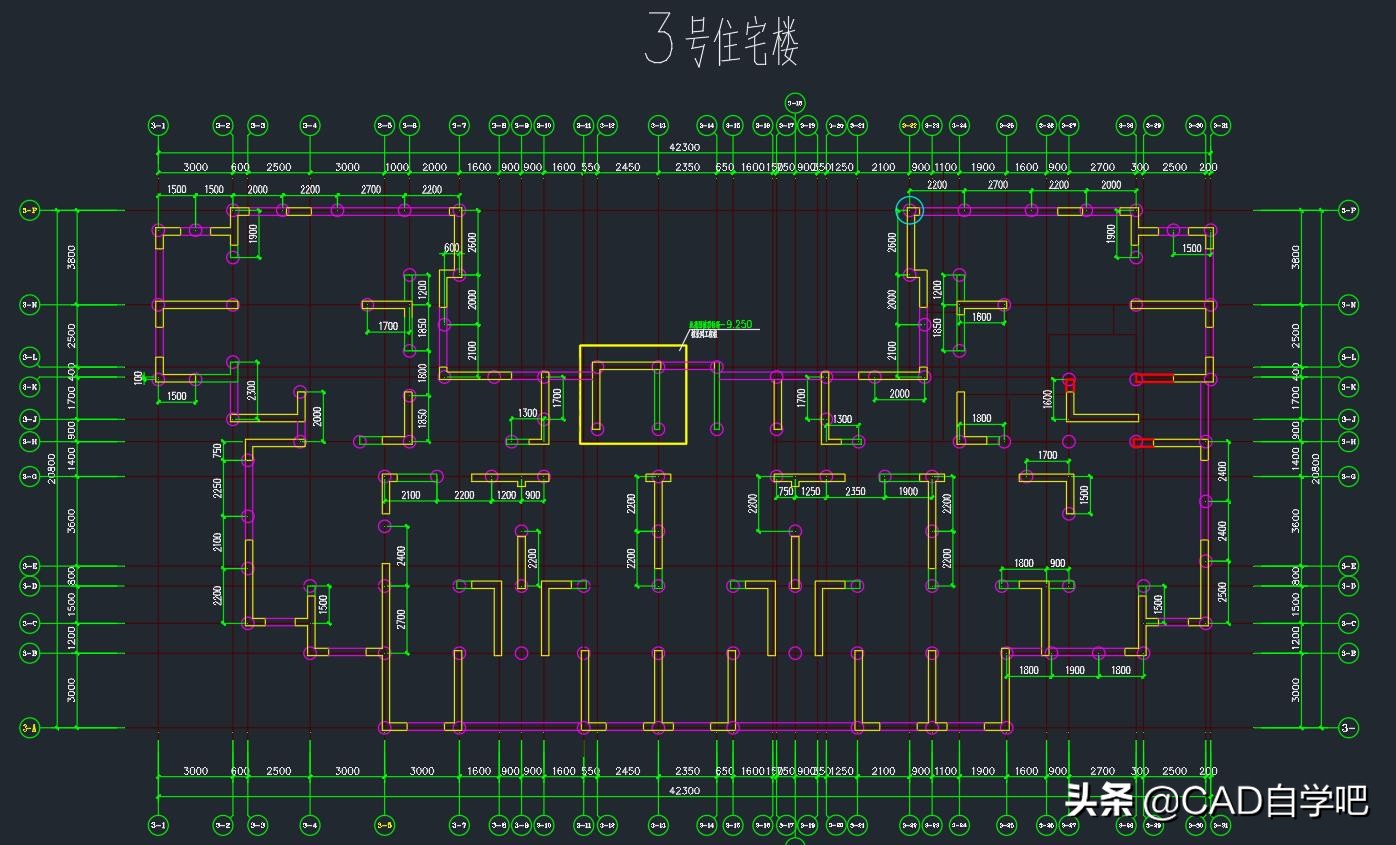

11、進入到“樁位平面圖”中，找到3號#住宅樓的樁位平面圖紙；

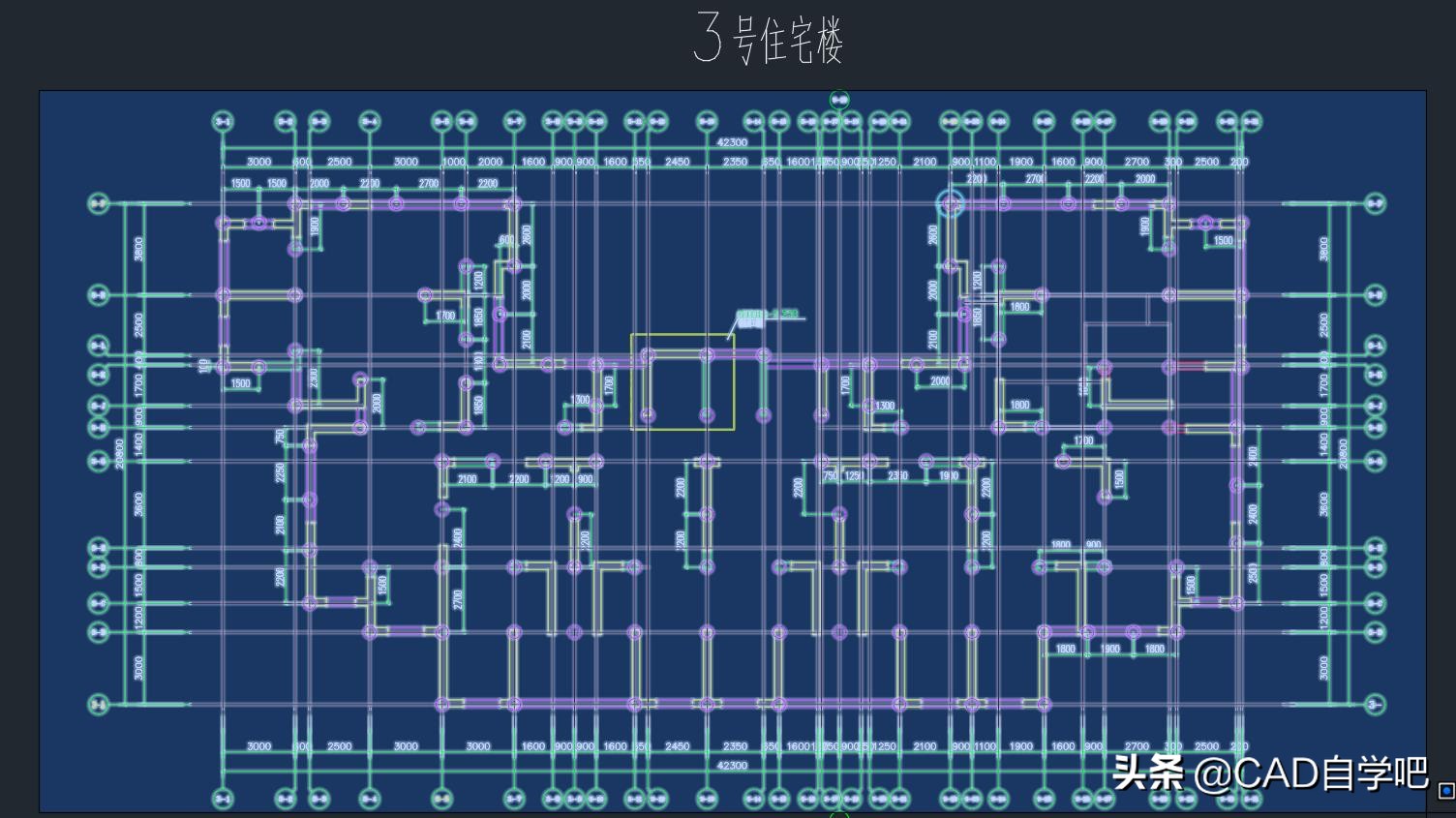

12、選中3號#住宅樓的樁位平面圖紙內容；

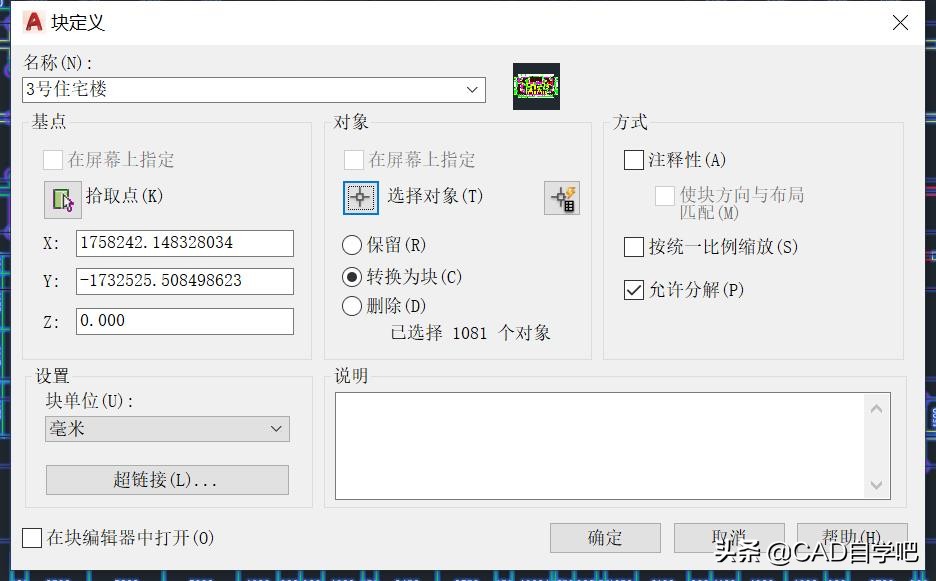

13、定義塊命令B，將當前選中內容定義為一個圖塊；

14、當前選中的3#住宅樓平面圖內容定義為一個圖塊；

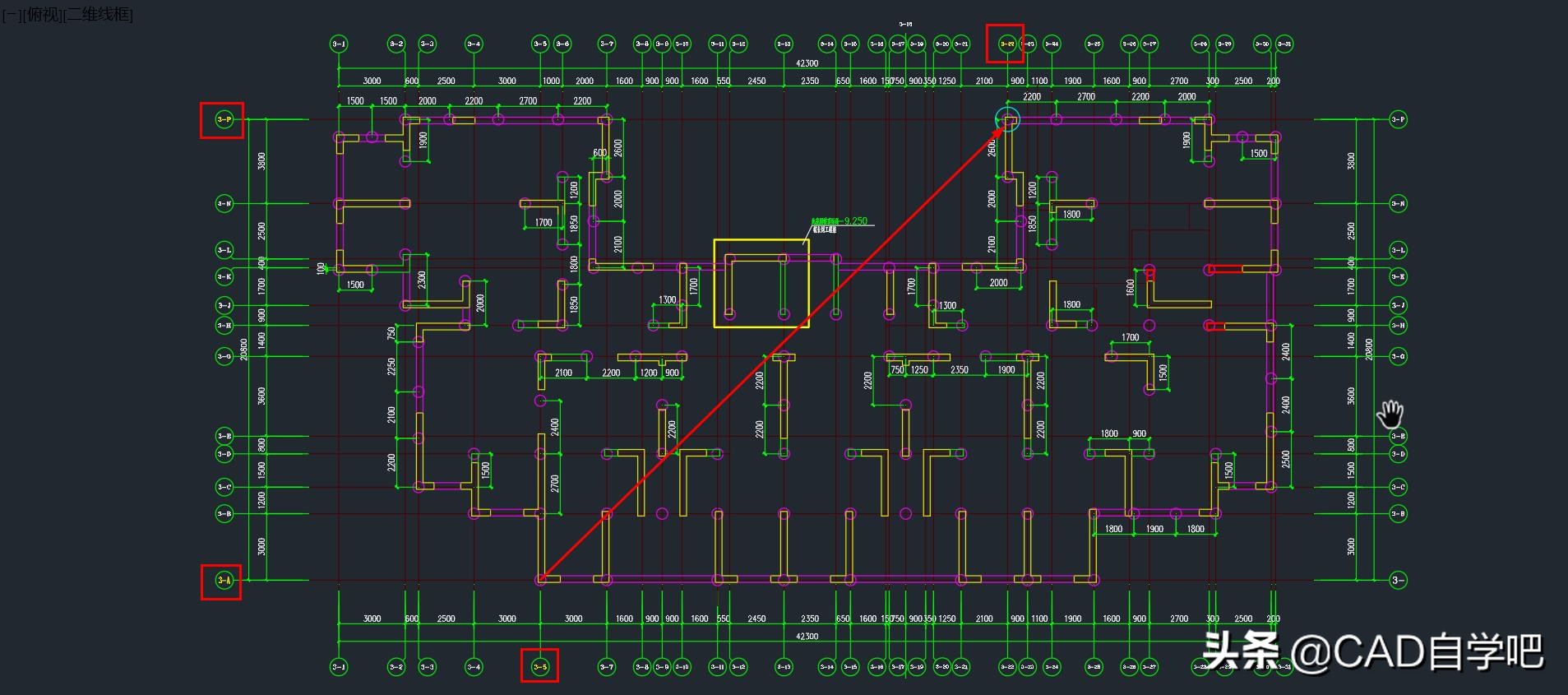

15、將樁位平面圖圖塊復制Ctrl+C，粘貼Ctrl+V到新建的文件內部（只有一條線段）；然后Ctrl+A選中線段和圖塊內容，先確定好線段在當前文件的位置，方便我們后面操作時候快速找到線段；

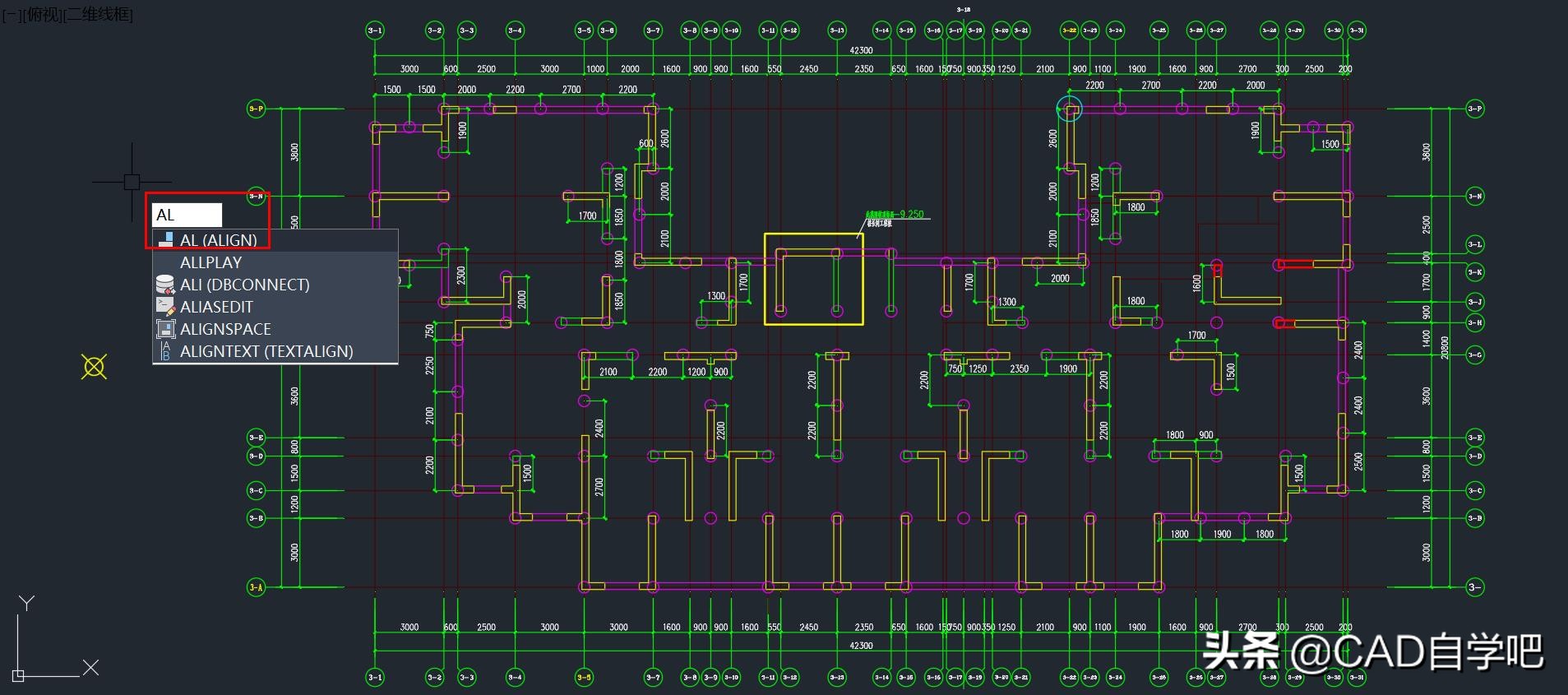

16、然后輸入對齊AL命令；

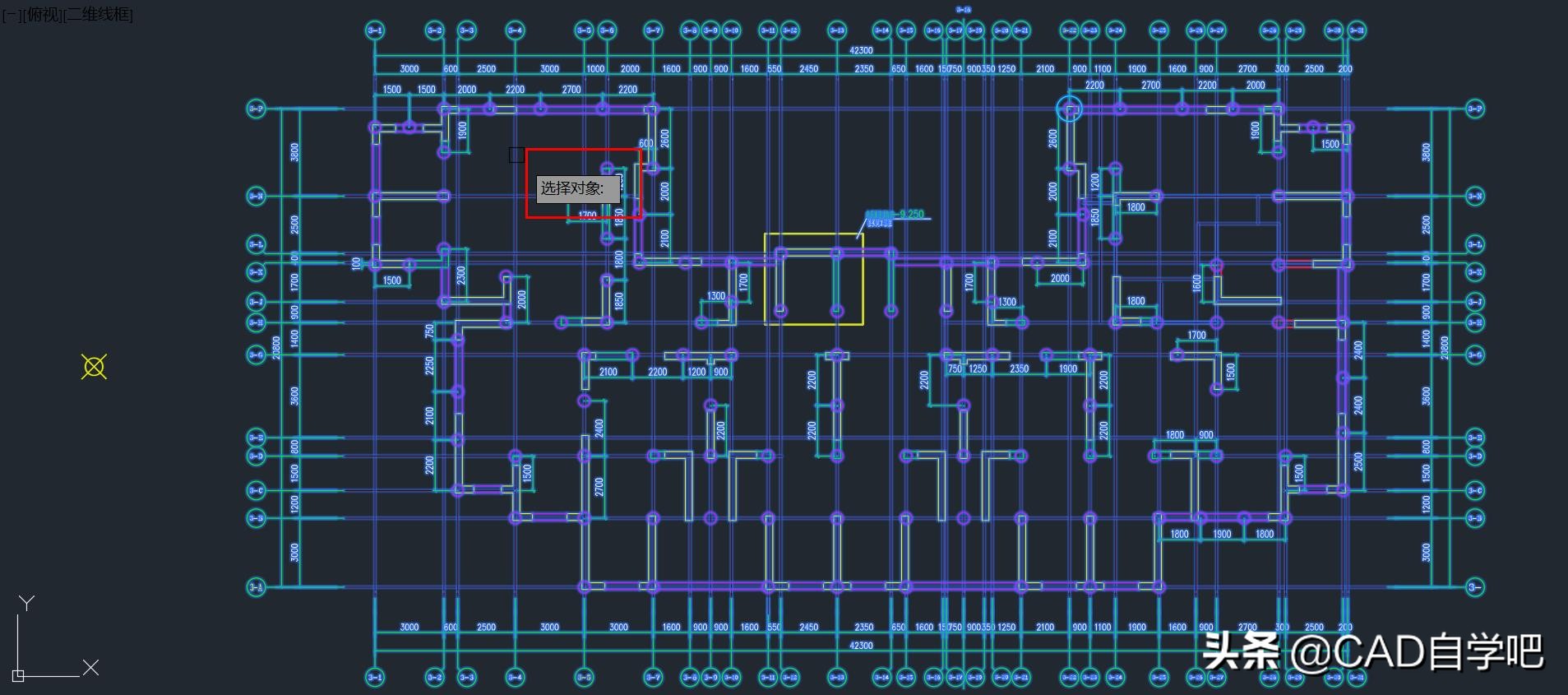

17、選中當前圖塊內容為對齊操作的對象；

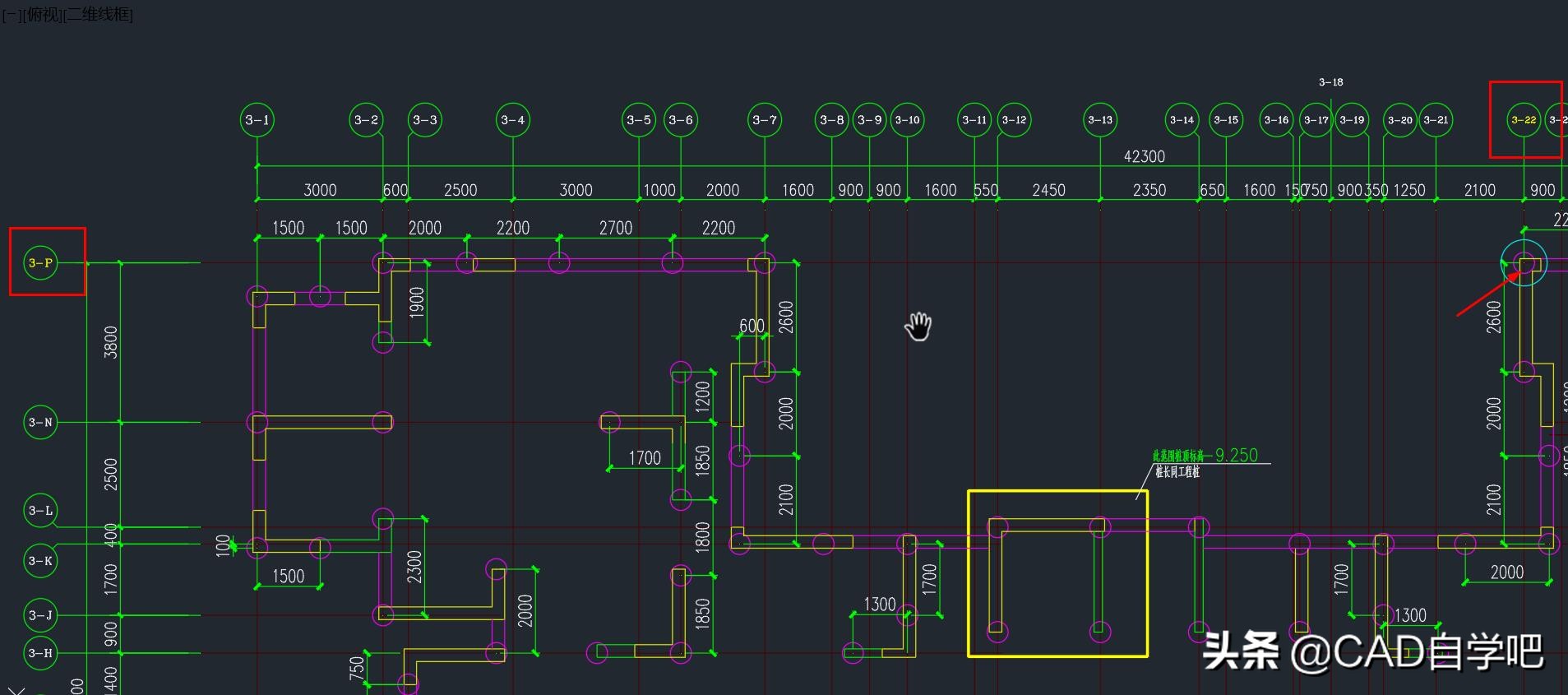

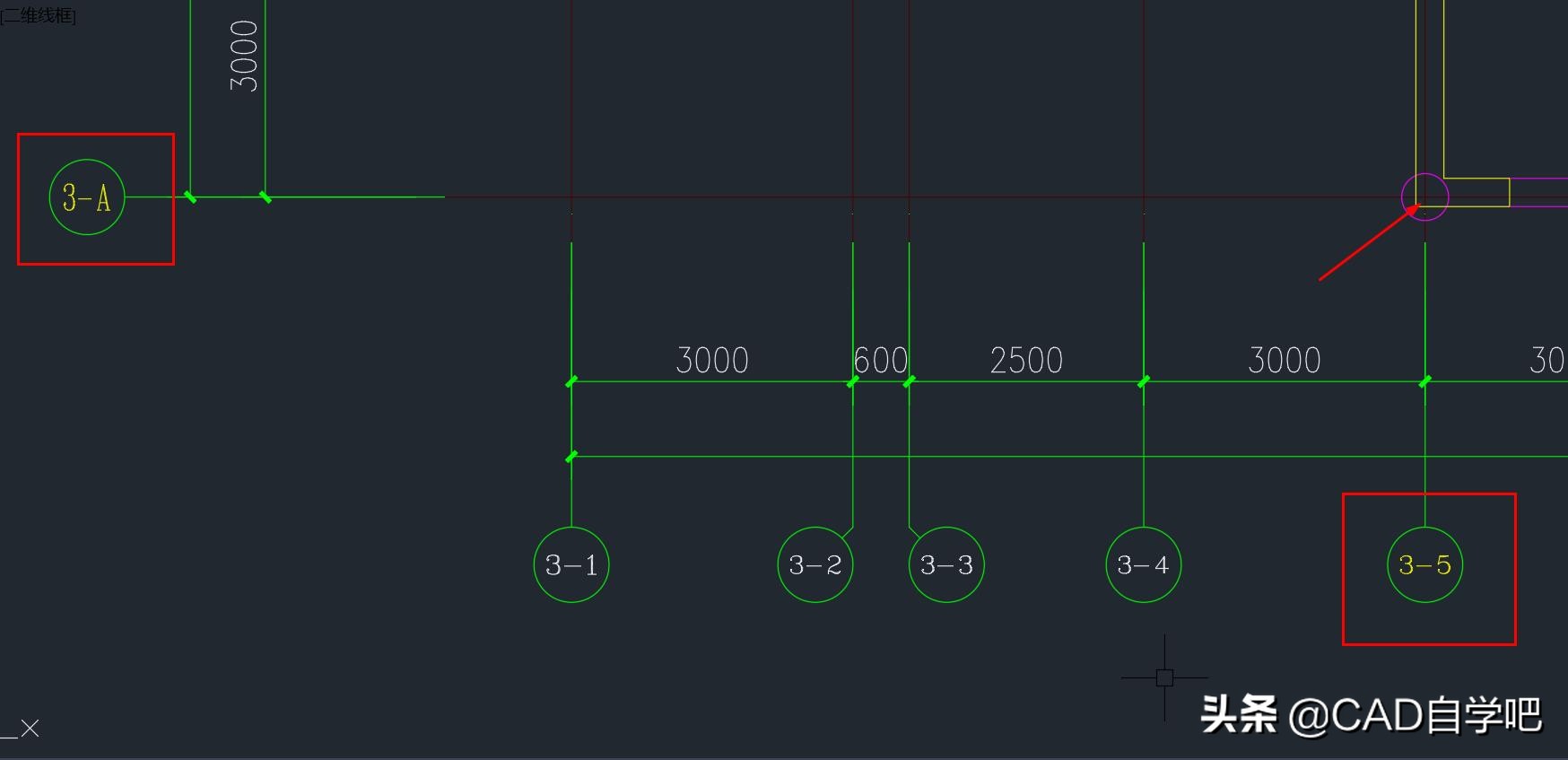

18、提示“指定第一個源點”，移動鼠標找到樁位平面圖內容中軸號3-5交3-A的點，鼠標拾取點確定；

19、提示“指定第一個目標點”，在當前文件內滑動鼠標滾輪找到之前繪制線段左側的點，鼠標拾取點確定；

20、提示“指定第二個源點”，移動鼠標找到樁位平面圖內容中軸號3-22交3-P的點，鼠標拾取點確定；

21、提示“指定第二個目標點”，在當前文件內滑動鼠標滾輪找到之前繪制線段右側的點，鼠標拾取點確定；

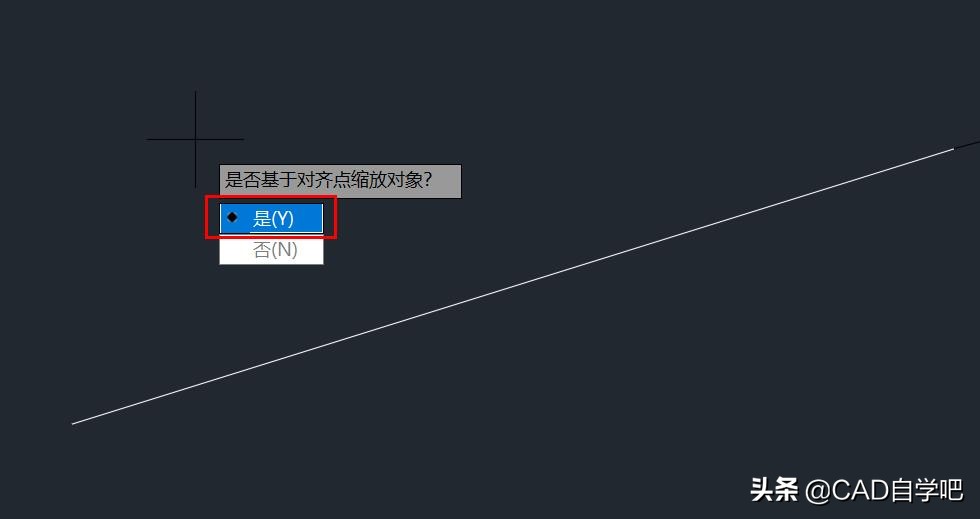

22、拾取點之后直接確定，跳轉出圖示選擇面板，“是否基于對齊點縮放對象”，選擇“是（Y）”；

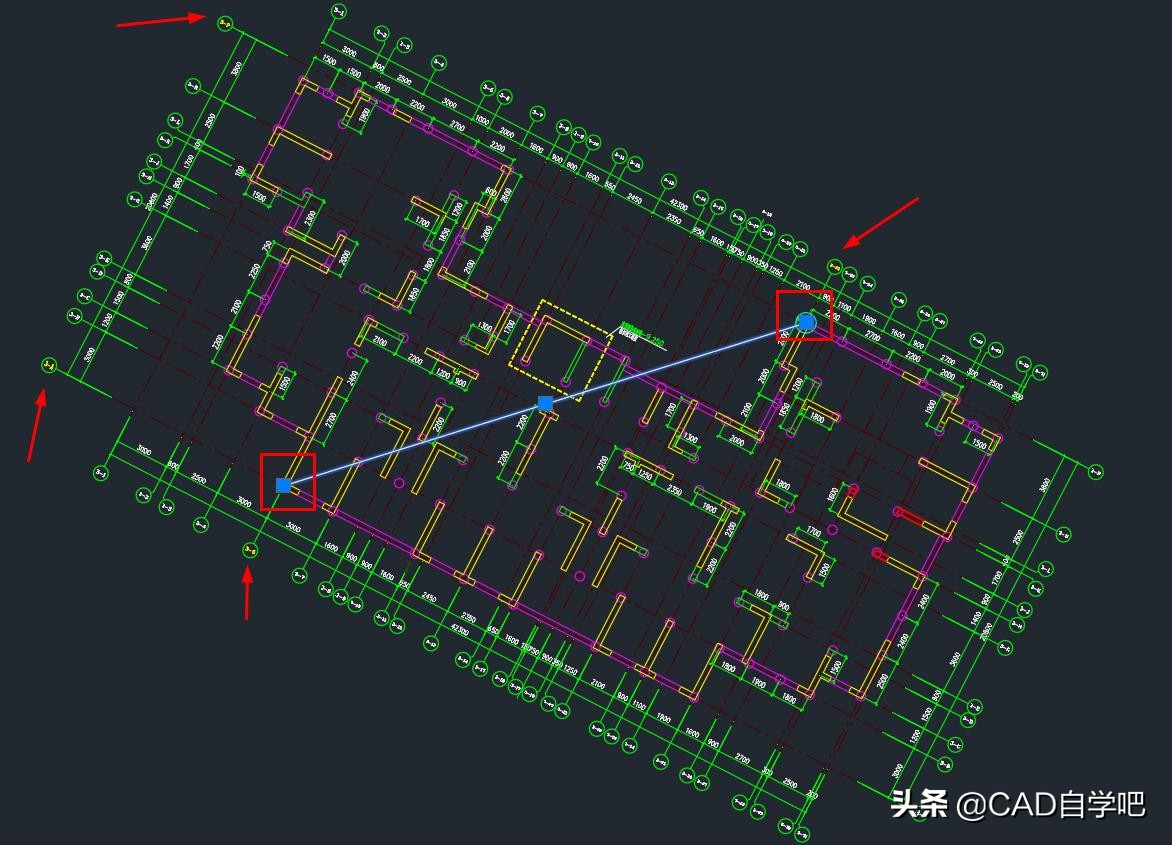

23、確定之后，“樁位平面圖的”圖塊以對應的點位置，自動縮放對齊到線段位置；

24、使用ZBBZ（坐標標注插件），輸入命令AP加載程序之后，輸入ZBBZ啟動標注命令；

坐標標注ZBBZ插件下載

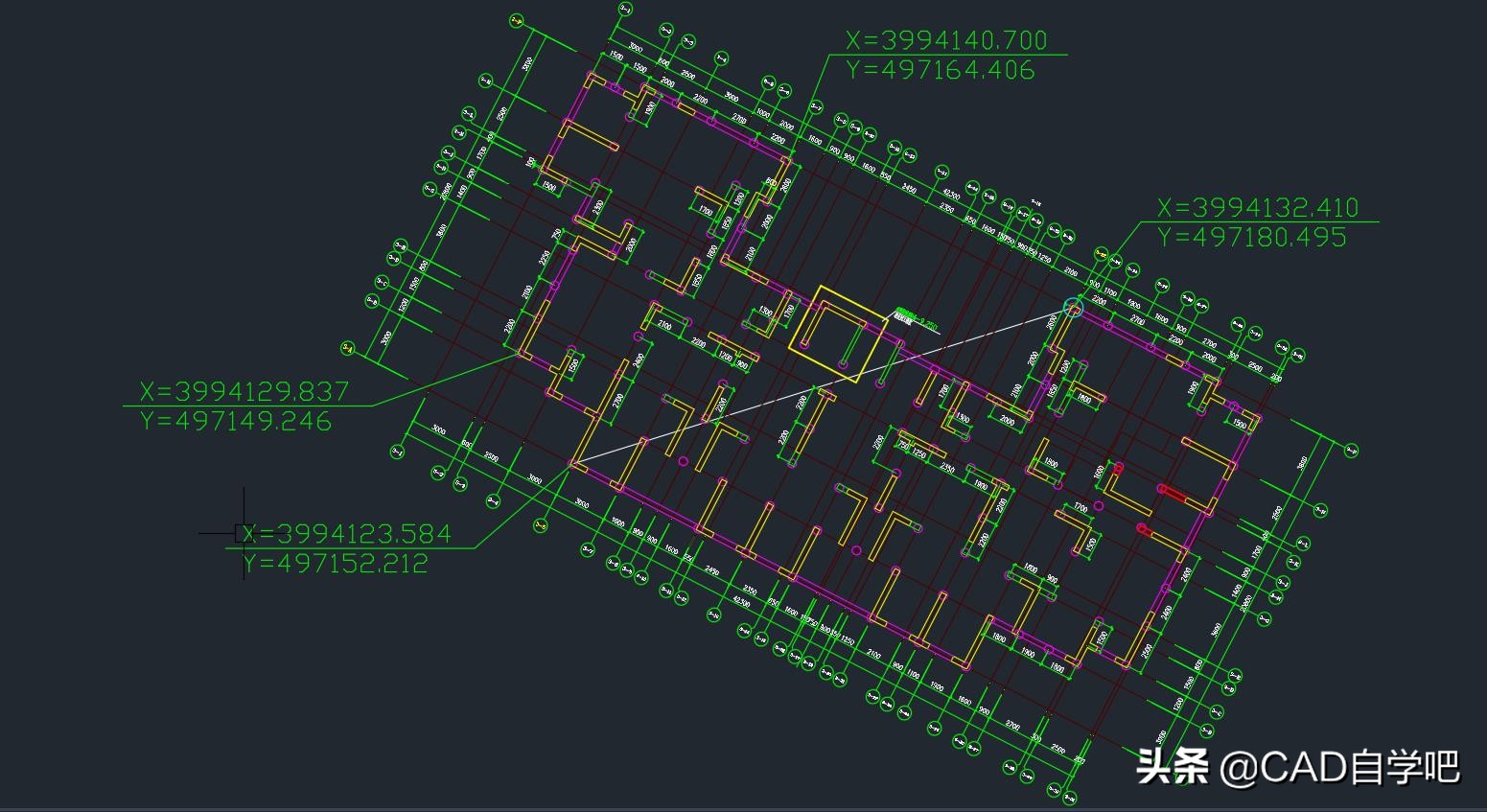

25、標注出定位點軸號3-5交3-A的點和軸號3-22交3-P的點坐標之后，坐標數值和“坐標總圖”數據一致，且其他對應的點坐標均一致，數據準確；
