繪制CAD工程圖紙時，我們經常要標注坐標方便施工，定位。在室內，建筑，園林景觀等等都是需要用到坐標的，但是要用什么工具才能標注出坐標呢？
一、用CAD自帶的坐標工具

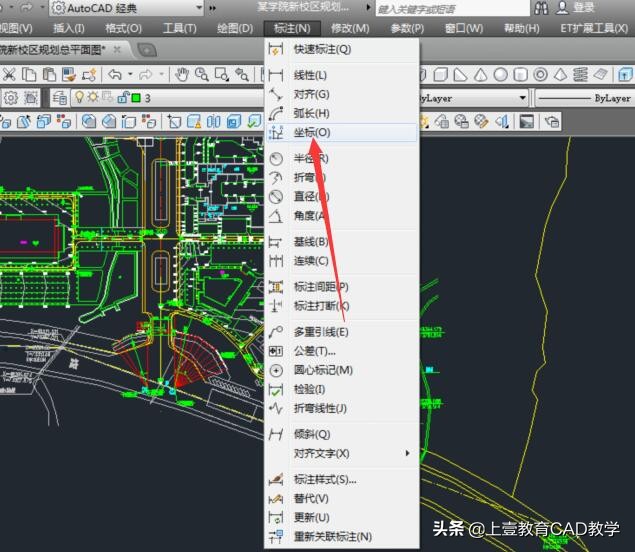

1、在工具欄下面點開標注，選擇“坐標” 即可進行標注

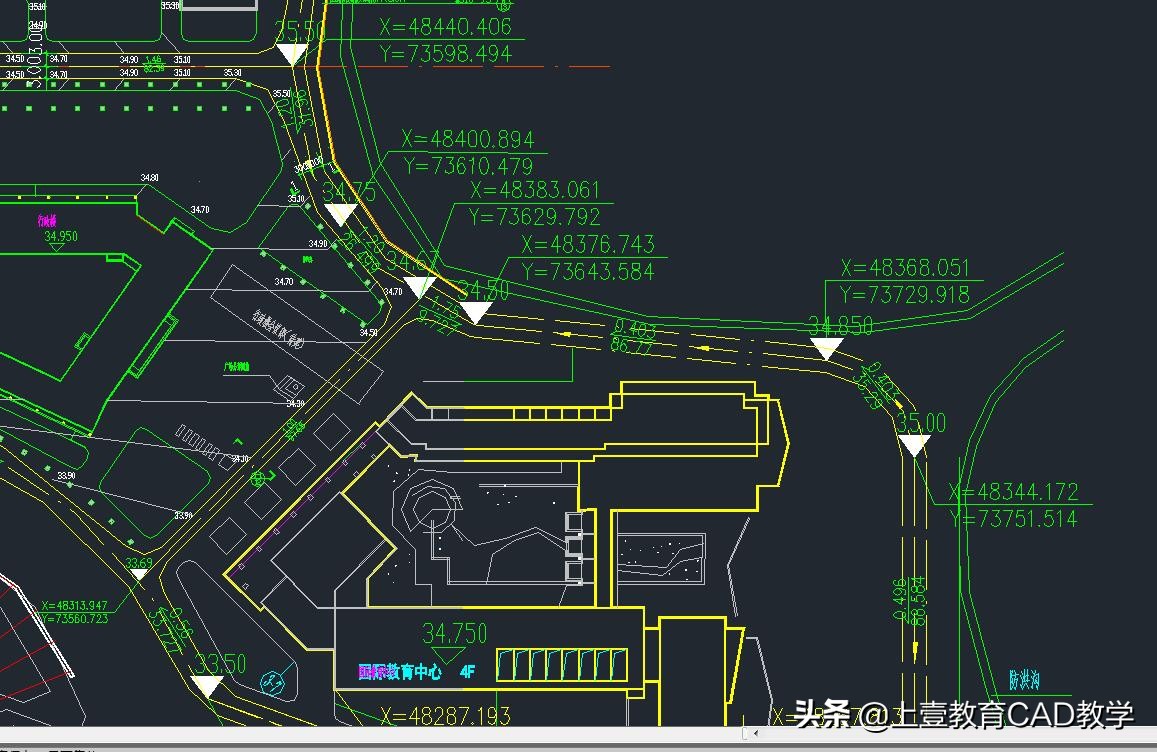

2、效果如下圖
二、借助小插件進行快速標注
第一種方法，不方便的同時又不美觀，那么我們就可以借助一些專門的坐標標注小插件

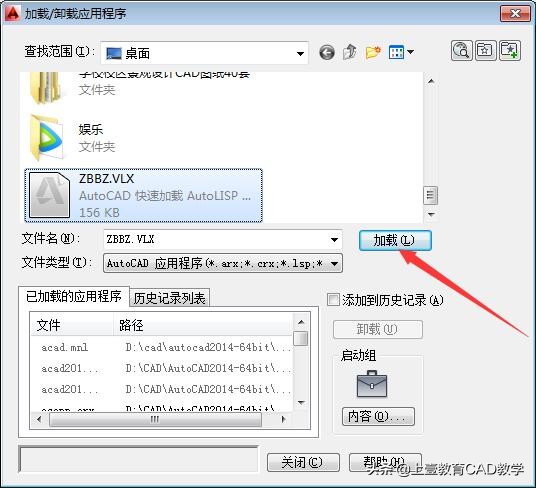

1、打開CAD，輸入AP，找到我們下載好的小插件：ZBBZ 點擊加載

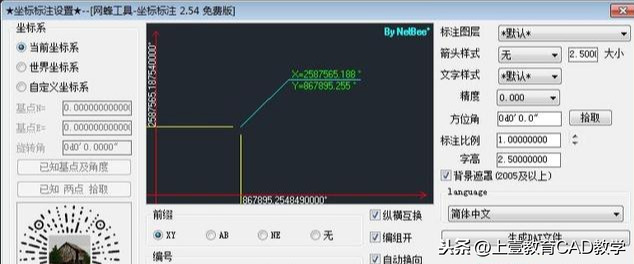

2、輸入快捷鍵ZBBZ，即可進行標注的設置，點擊確定
3、接下來就可以直接進行坐標標注了，效果如下圖

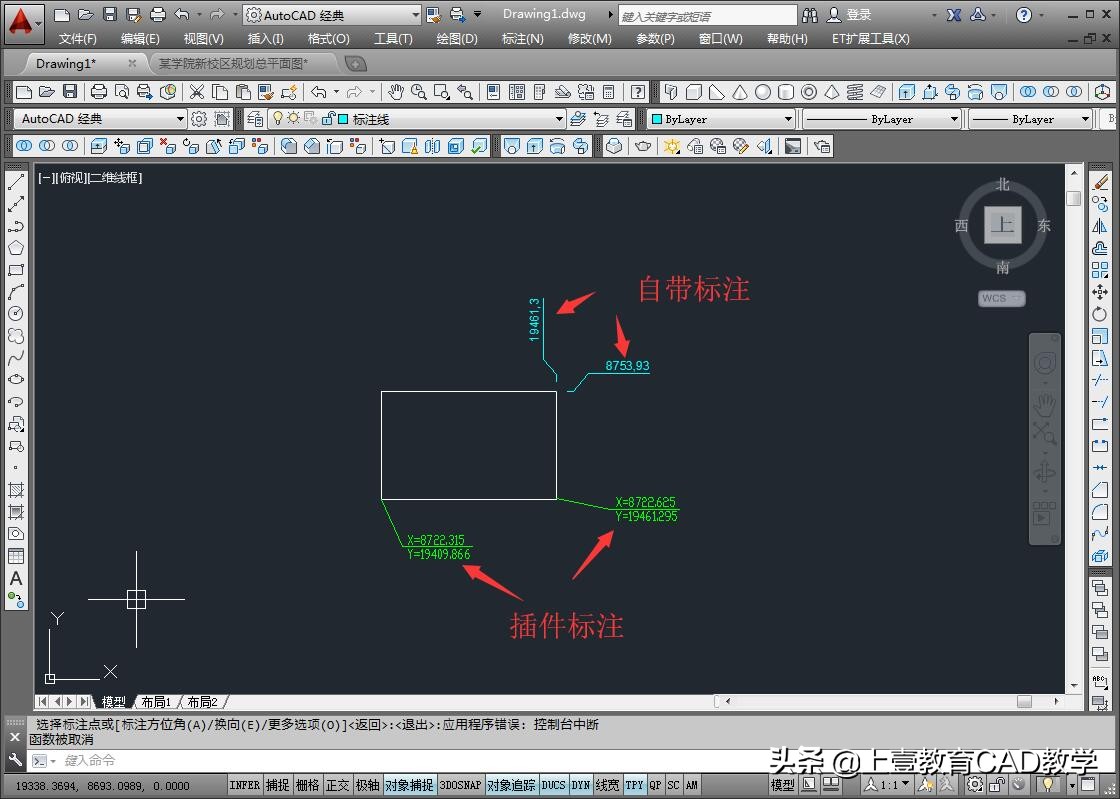

通過對比，插件標注無論是效果還是速度都是比自帶標注工具要好，所以標注坐標還是比較推薦插件的
