電腦網線怎么插路由器（圖示路由器網線接線方法）

一，做網線，即直通線(正線)與交叉線(反線)

1，標準568B，兩端線序一樣，從左到右線序是，白橙，橙，白綠，藍，白藍，綠，白棕，棕。

2，反線，即交叉線，(568A,)，一端為正線的線序，另一端為從左到右，白綠，綠，白橙，藍，白藍，橙，白棕，棕。

二，以下是各種設備的連接情況下，正線和反線的正確選擇。其中HUB代表集線器，SWITCH代表交換機，ROUTER代表路由器

PC一PC，反線

PC一HUB，正線

HUB一HUB，普通口，反線

HUB一HUB級連口一級連口，反線

HUB一HUB，普通口，級連口，正線

HUB，SWITCH，反線

HUB，(級聯口)SWITCH，正線

SWITCH，SWITCH，反線

SWITCH，ROUTER，正線

ROUTER，ROUTER，反線

100BaseT連接雙絞線，以100Mb/S的EIA/TIS568B作為標準規格。

制作步驟如下，

步驟1，利用斜口錯剪下所需要的雙絞線長度，至少0.1米，最多不超過100米。然后再利用雙絞線剝線器(實際用什么剪都可以)將雙絞線的外皮除去2到3厘米。有一些雙絞線電纜上含油一條柔軟的尼龍繩，如果您在剝除雙絞線的外皮時，覺得裸露出的部分太短，而不利于制作RJ —45接頭時，可以緊握雙絞線外皮，再捏住尼龍繩往外皮的下方剝開，就可以得到較長的裸露線。

看下圖

步驟2，剝線完成后的雙絞線電纜如下圖

步驟3，將線打開

步驟4，將綠色對線與藍色對線放在中間位置，而橙色對線與棕色對線保持不紅，即放在靠外的位置，如下圖

左一，橙。左二，綠。左三，藍。左四，棕

步驟5，小心的剝開每一對線，因為我們是遵循EIA/TIA568B的標準來制作接頭，所以線對顏色是有一定順序的。如下圖

需要特別注意的是，綠色條線應該跨越藍色對線。這里最容易犯錯的地方就是鍵白綠線與綠線相鄰放在一起，這樣會造成串擾，使傳輸效率降低。

左起，白橙，橙，白綠，藍，白藍，綠，白棕，棕

常見的錯誤接法是將綠色線放到第4只腳的位置，如下圖所示

應該將綠色線放在第6只腳的位置才是正確的，因為在100BaseT網絡中，第3只腳與地6只腳是同一對的，所以需要使用同一對線。

左起，白橙，橙，白綠，綠，白藍，藍，白棕，棕。

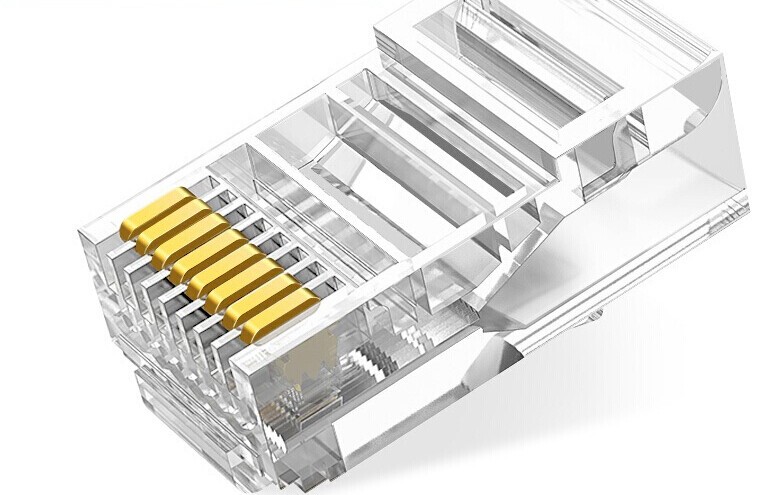

步驟6，將裸露出的雙絞線用剪刀或斜口鉗剪下只剩14mm的長度，之所以留下這個長度是為了符合EIT，TIS的標準，您可以參考有關用RJ_45接頭和雙絞線制作標準的介紹。最后再將雙絞線的每一根線依順序dang’quRJ_45接頭的引腳內，第一只引角內應該放白橙的線，其余以此類推，如下圖

步驟7，確定雙絞線的每根線已經正確放置之后，就可以用RJ_45壓線鉗壓接RJ_45接頭，如下圖。市面上還有一種RJ_45接頭的保護套，可以防止接頭在拉扯時造成接觸不良。使用這種保護套時，需要在壓接RJ_45接頭之前就將這種膠套插在雙絞線電纜上，如下圖

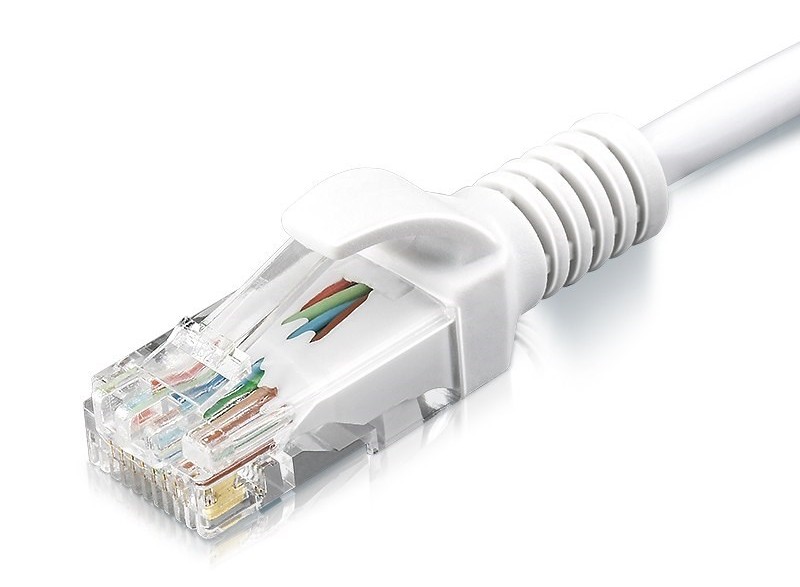

步驟8，重復步驟2到步驟7，再制作令一端的RJ_45接頭。因為工作站與集線器之間是直接對接，所以另一端RJ_45接頭的引腳接法完全一樣。完成后的連接線兩端的RJ_45街頭無論引腳和顏色都完全一樣，這種連接方法適用于ADSLMODEM和計算機網卡之間的連接，計算機與集線器(,交換機)之間的連接。完成的RJ45接頭應該如下圖所示

交叉網線用于ADSLMODEM和集線器HUB的連接(與MODEM設計有關系，并黑全部如此)，HUB與HUB,之間不通過級連口的連接，以及兩臺計算機直接通過網卡相互連接。制作方法合上面基本相同。只是在線序三不像568B，采用了1—3，2—6交換的方式，也就是一頭使用568B制作，另一頭使用568A制作

同級的用反線，不同級的用正線*(HUB_HUB,級連口例外)
