1、過零檢測電路原理

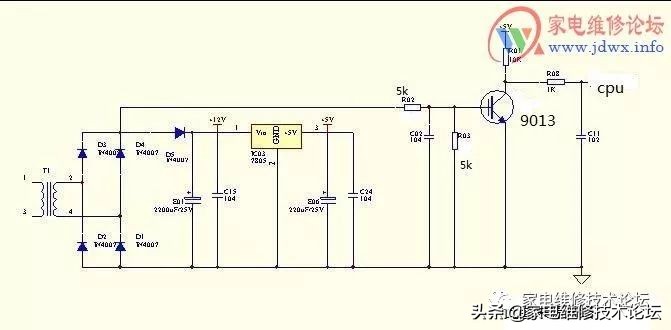

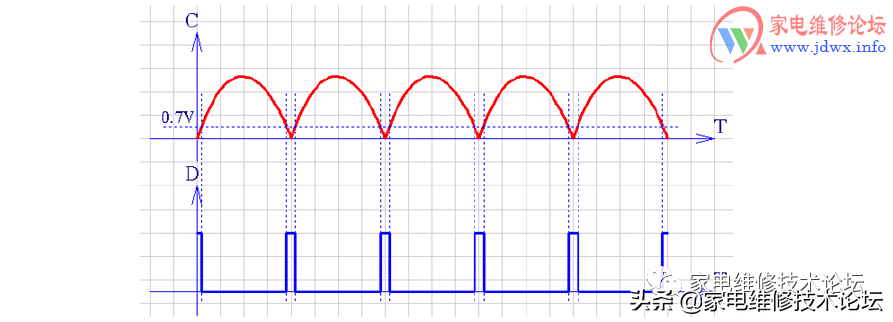

圖中D1-D4組成橋式濾波電路,任意一個二極管損壞都會影響正常波形輸出。D5擊穿會造成直流端與交流端導通無法輸出波形(斷路會造成整機無電壓,不良會造成開一段時間整機斷電,有的空調開啟幾分鐘斷電就是此二極管不良,此故障不在此次故障范圍不多說)。后面尤9013組成的開關電路極少損壞檢查注意。過零檢測電路故障會造成內風機震動較大,有時能運轉很長時間才會報H6,以下是波形圖
2、霍爾檢測電路

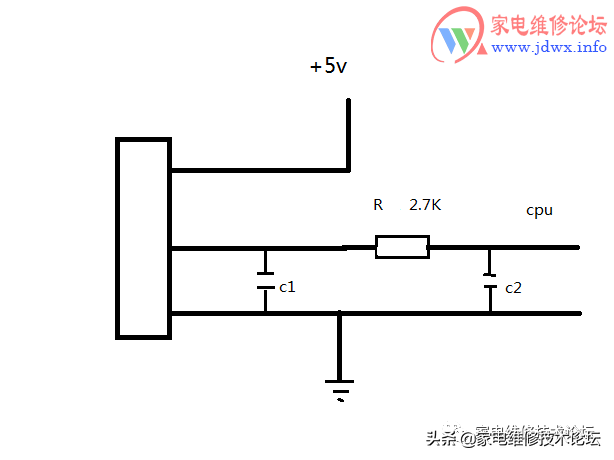

正?;魻柲_會發出4.8V脈沖電壓,斷開霍爾腳與線路板的連接線,慢慢轉動電機可以測出,正常的話就是線路板故障,不正常更換霍爾電機。電機輸出正常還是報H6的話檢測線路板霍爾檢測腳對地電阻大概100K左右,如果偏差較大,重點檢測C1.C2,平時維修中C1漏電占很大一部分,固態驅動AQH2223比較簡單大家網上查下資料。
