電腦硬盤電源線接法圖解（3分鐘學會接硬盤電源線）

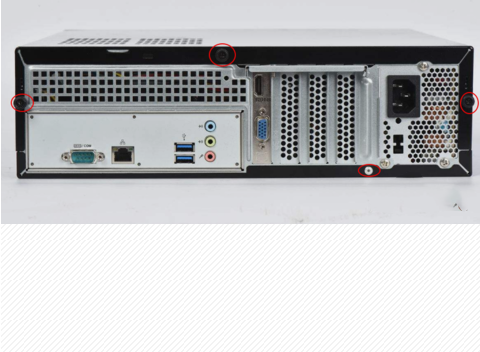

1、拆卸機箱擋板：

首先需要把主機箱外部的連接線拔掉，然后用手將機箱上那個最大的黑色螺栓擰開，接著用螺絲刀把機箱擋板后面的螺絲拆卸掉，再把機箱立住，往外拖出兩側的擋板。

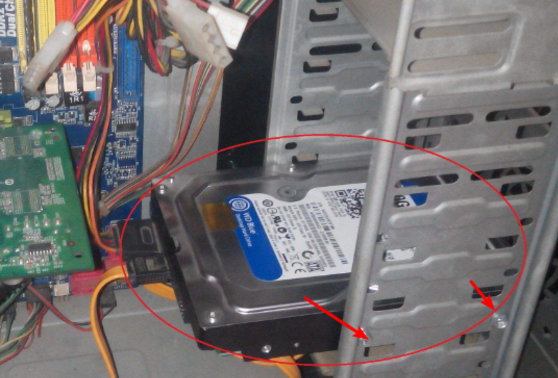

2、裝入機箱硬盤：

然后把硬盤的正面（即有貼有圖紙的那一面）對準機箱頂部，在合適的位置插入硬盤，插入硬盤后將螺絲扭到硬盤的兩側。

3、繞硬盤數據線：

準備好sata線，在螺絲刀上面緊密地繞線，直到一根線全部繞完。這樣做是為了讓線不凌亂，不會纏住CPU風扇或者主機風扇。

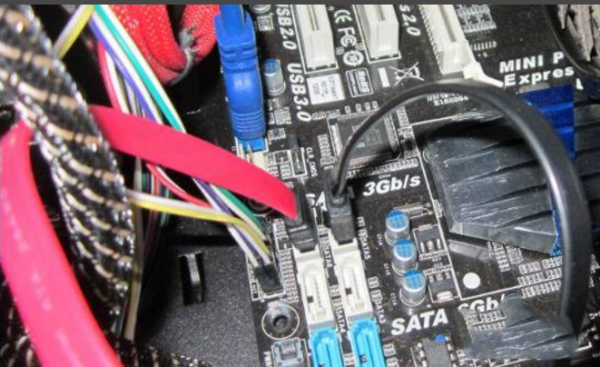

4、接入硬盤數據線電源線：

把上面繞好的數據線的一頭插入主板的sata3.0接口，如果是2.0則接入2.0接口，插入任意一個藍色的3.0口后，再把數據線另一頭插入硬盤數據口。

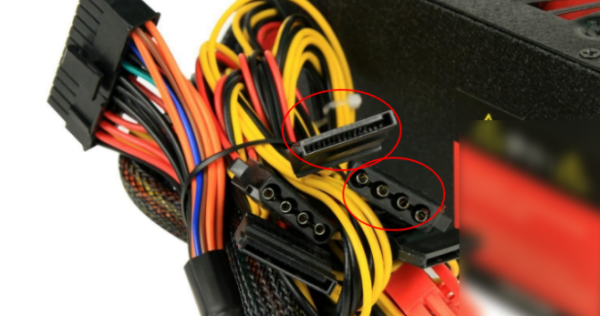

5、接著拆開圖中的電源線，用硬盤專用的電源線插進硬盤里。插好后，把機箱的擋板扣上，連上外接線。注意這時候硬盤是沒有系統的，如果把原來的硬盤拆了會造成無法開機的情況。需要安裝系統才可以使用。

正確連線

硬盤連線包括電源線與數據線兩條，兩者誰先誰后無所謂。對于電源的連接，注意上圖中電源接口上的小缺口，在電源接頭上也有類似的缺口，這樣的設計是為了防止電源插頭插反了。數據線有兩種，早期的數據線都是40針40芯的電纜，而自ATA/66就改用40針80芯的接口電纜，如上圖所示。連接時，一般將電纜紅線的一端插入硬盤數據線插槽上標有“1”的一端，另一端插入主板IDE口上也標記有“1”的那端。

數據線插反不要緊，如果開機硬盤不轉的話（聽不到硬盤自舉的響聲），多半插反了，將其旋轉180度后插入即可。
