前言

網線，是網絡中必不可少的一個配件，也是容易被大家忽視的配件。

如果網線選擇不好，會影響所有網線連接設備的速度。比如說路由器是千兆的，家里的寬帶是200M的，結果使用了一個百兆的網線。那么最終的網速就只有100M，網線成了整個網絡中的瓶頸。

網線的分類

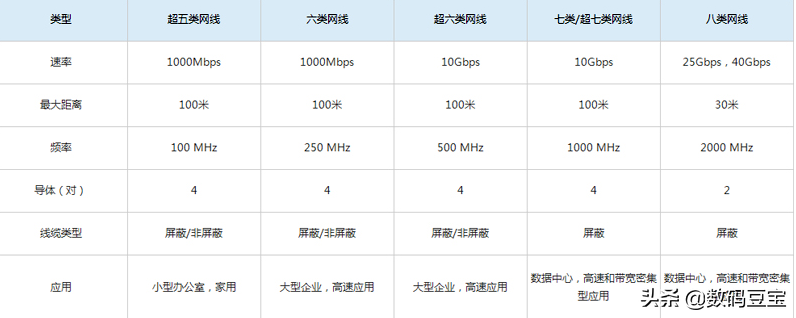

目前的網線主要分為：超五類，六類，超六類，七類，八類

網線類別：

我們所說的網線通常是雙絞線。網線的材質是銅，絕緣的銅導線，兩兩逆時針纏繞在一起。網線制作標準中，對于纏繞率等都有規定。一般劣質網線，會在材質上，纏繞度上打折扣，這樣的結果就是網線的傳輸距離近，網速不達標。

網線又分為屏蔽雙絞線（STP）和非屏蔽雙絞線（UTP）

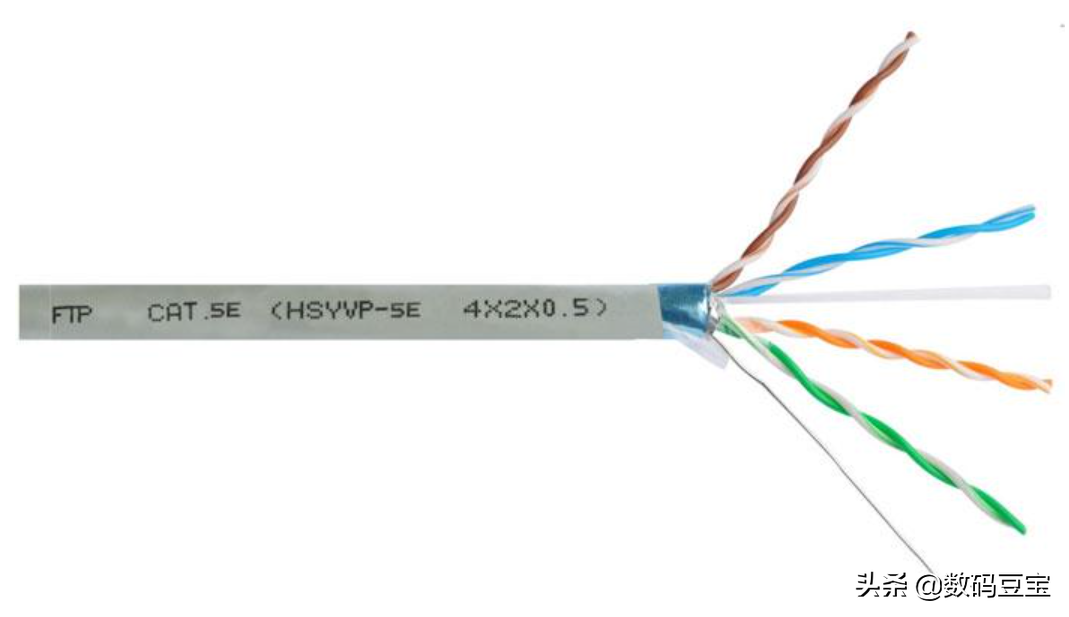

屏蔽雙絞線（STP）：

外面由一層金屬材料包裹，以減小輻射，防止信息被竊聽。同時具有較高的數據傳輸速率，但價格較高，安裝也比較復雜

非屏蔽雙絞線（UTP）：

UTP無金屬屏蔽材料，只有一層絕緣膠皮包裹，價格相對便宜，組網靈活。除了一些特殊場合（如電磁輻射嚴重區域）外，一般都使用UTP。平時使用的網線，也是UTP居多。

超五類網線：

超五類網線標識為：CAT5E。傳輸頻率100MHz，傳輸速率1000Mbps，支持千兆網絡。

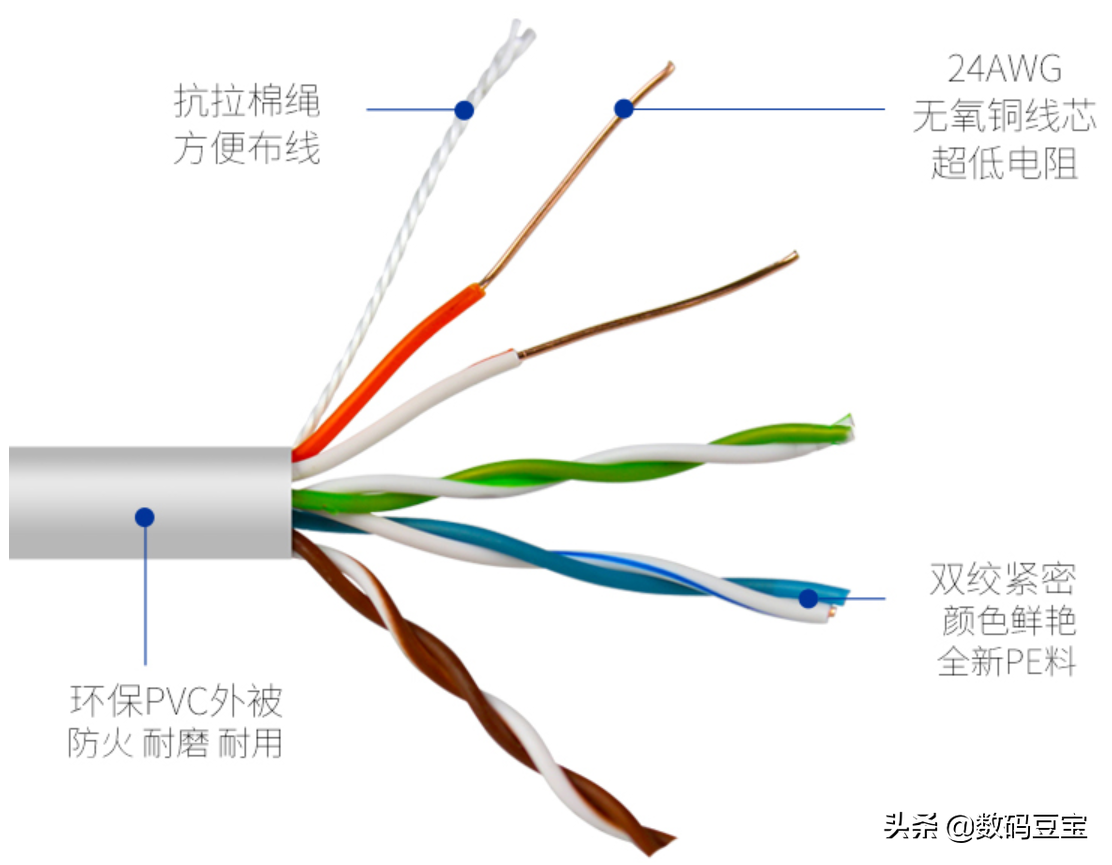

超五類網線中有4對線纜，1個抗拉線。

超五類網線的裸銅直徑為0.51mm，絕緣線徑0.92mm。線纜直徑5mm。

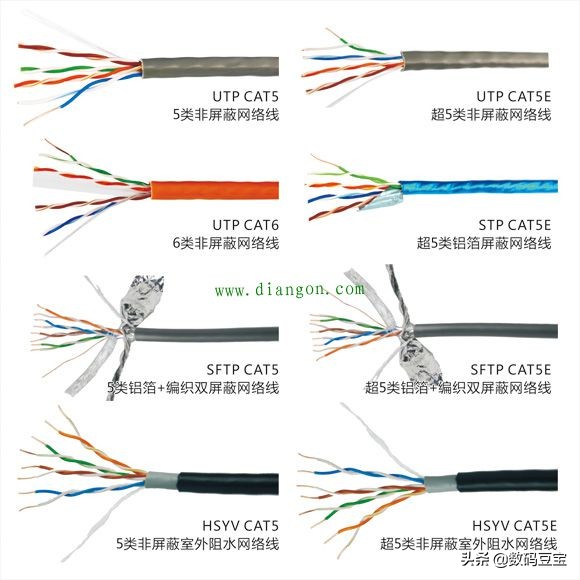

5類網線對比圖

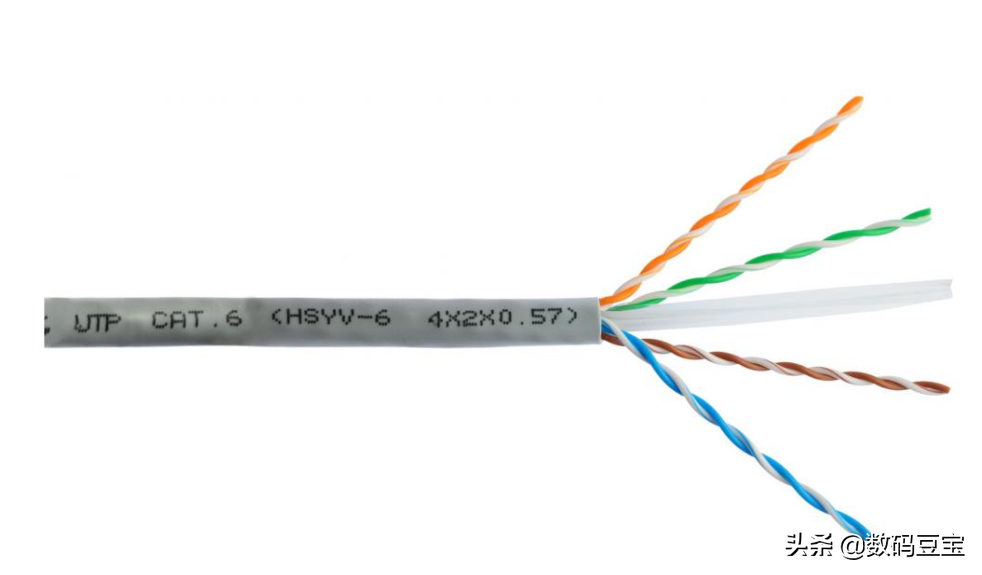

六類網線：

六類網線標識為：CAT6。傳輸頻率250MHz，傳輸速率1000Mbps，支持千兆網絡。根據測試，使用6類網線，在55米距離內，可以支持萬兆網絡。

對比超五類網線，增加了十字骨架，將4對線纜分別置于十字骨架的四個凹槽內，同時電纜的直徑也更粗。

六類網線的裸銅直徑為0.57mm，絕緣線徑1.02mm。線纜直徑6.53mm。

超六類網線

六類網線標識為：CAT6A。傳輸頻率500MHz，傳輸速率10Gbps，支持萬兆網絡。

七類/超七類網線

七類網線標識為：CAT7。傳輸頻率600MHz，傳輸速率10Gbps，支持萬兆網絡。

超七類網線標識為：CAT7A。傳輸頻率1000MHz，傳輸速率10Gbps，支持萬兆網絡。

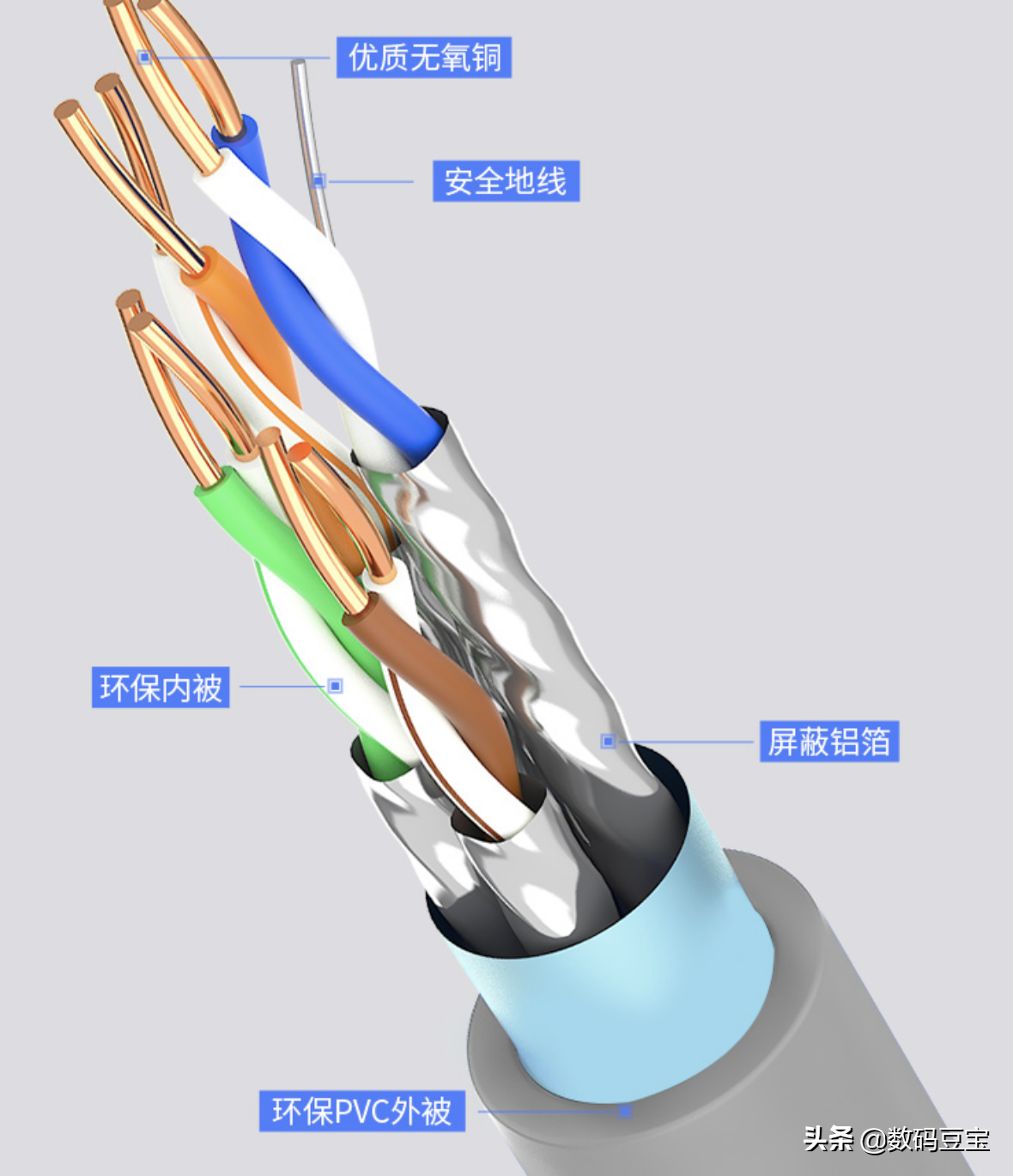

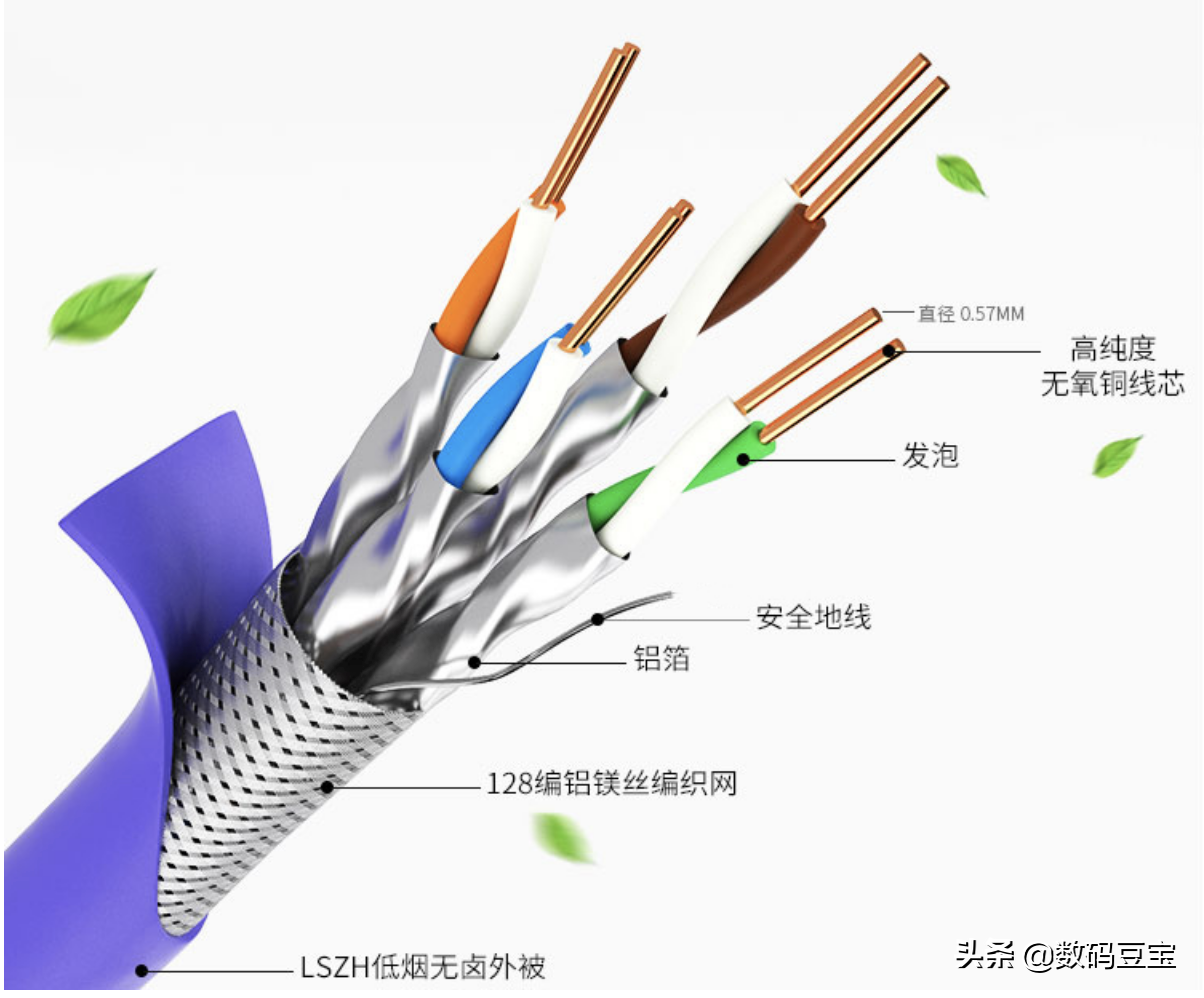

七類網線是一種8芯屏蔽線，和普通的屏蔽線不同，在七類線纜中，每一對線都有一個屏蔽層，四對線合在一起還有一個公共大屏蔽層。

每對都有一個屏蔽層（一般為金屬箔屏蔽 ），然后8根芯外還有一個屏蔽層（一般為金屬編織絲網屏蔽Braided Shield），接口與RJ-45相同。總屏蔽+ 線對屏蔽（一般為金屬箔屏蔽），七類線 S/FTP Cat.7(HSYVP-7) 最高傳輸頻率 600MHz，超七類線的傳輸頻率為1000MHz。

八類網線

八類網線，跟七類網線一樣的是 雙層屏蔽（SFTP），它擁有兩個導線對，2000MHz的超高寬屏， 傳輸速率高達40Gb/s，但它最大傳輸距離僅有30m，故一般用于 短距離數據中心的服務器、交換機、配線架以及其他設備的連接。雖然八類線傳輸距離短， 但傳輸速率和頻率帶寬是遠遠超過其他類的。主要用在網絡設備互聯的跳線。

規格越高的網線，使用的材質越好，線纜越粗，屏蔽層等附加組件越高，造價越高，施工難度越大。

網線的接線標準

網線的主要顏色是4種：綠，藍，橙，棕

與這些顏色的線纏繞在一起的線，就是白+顏色。

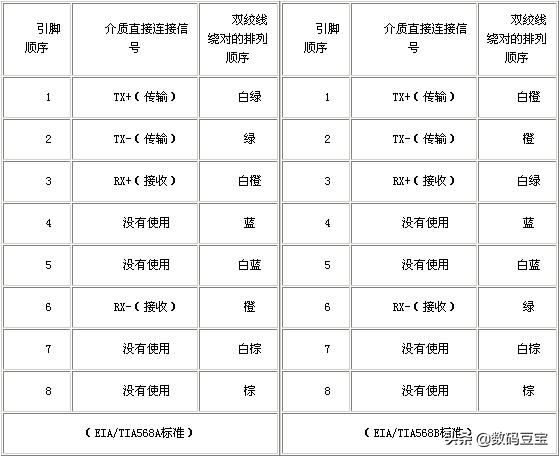

常用的接線標準是568B，網線的2端都是568B的標準。

568A標準：白綠，綠，白橙，藍，白藍，橙，白棕，棕

568B標準：白橙，橙，白綠，藍，白藍，綠，白棕，棕

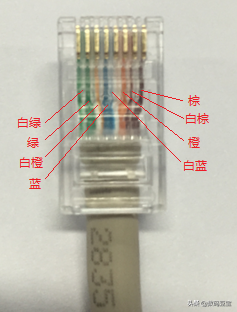

正確查看網線線序的方法為：水晶頭彈片朝下，且有水晶彈片的一面朝外，從左至右的看，如下圖。

568A

568B

對于百兆網絡，只使用到1，2，3，6四條線。對于千兆，萬兆，POE供電的網絡中，8根網線全部需要用到。所以布線的時候，一定要確保8芯全通才可以。

對于模塊來說，需要按照模塊的線序標識進行接線。

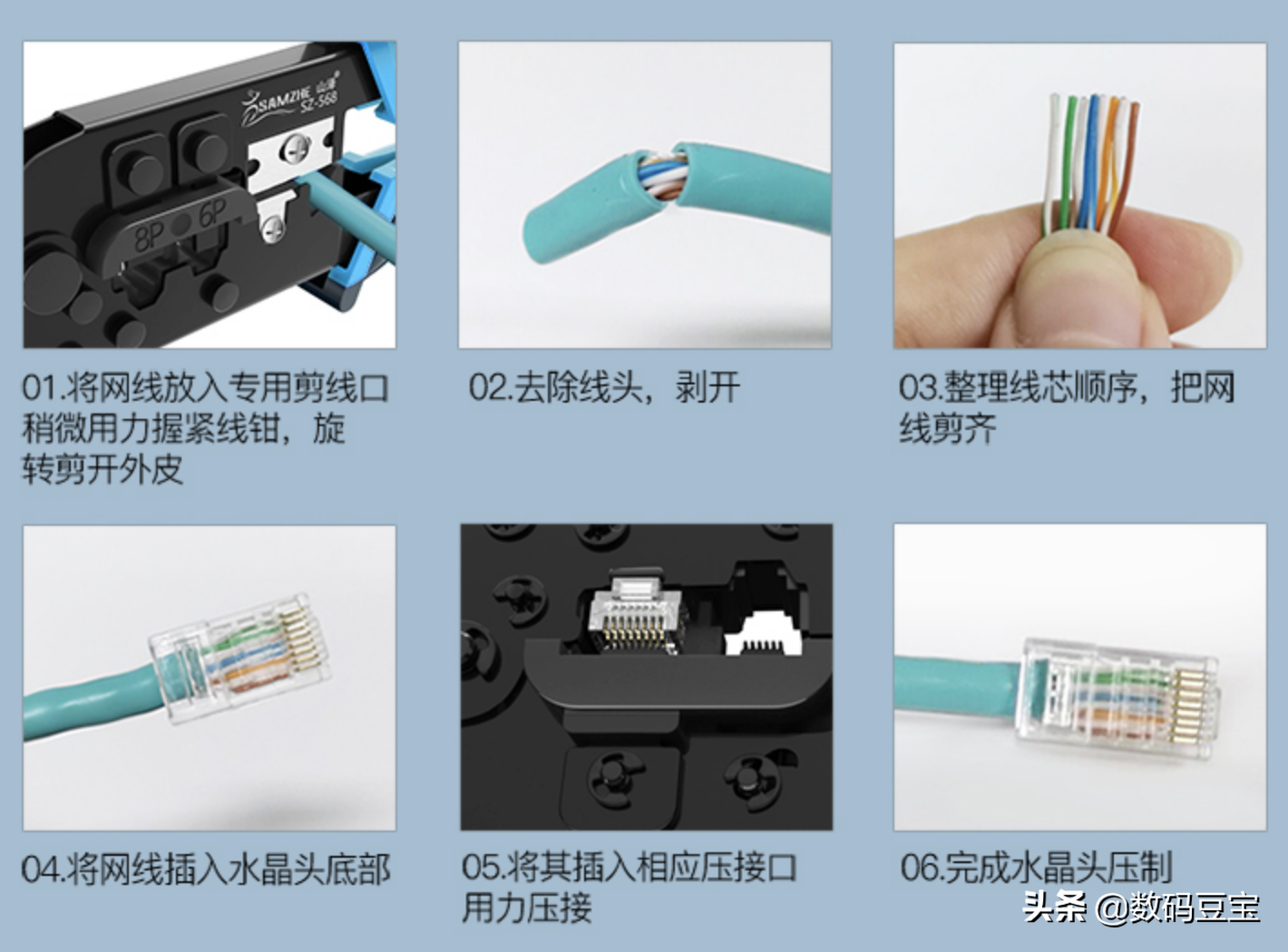

網線制作方法

網線制作，需要使專用的網線簽字，搭配與網線型號匹配的水晶頭。

網線常見問題

1、開發商部署的網線如何替換

如果開發商部署了5類網線，盡量替換為超五類或者6類網線。

可先將開發商預埋的網線從套管中抽出，重新穿6類網線即可。

用到的工具是穿線器。按照穿線器的說明，穿線即可。穿線的時候要有耐心，不要使用蠻力，以免線纜卡住。

穿線器使用說明

2、網線能不能對接/延長

網線預留得不夠長，或者出現損壞，可以使用網線轉接頭進行延長，只要做好水晶頭即可。

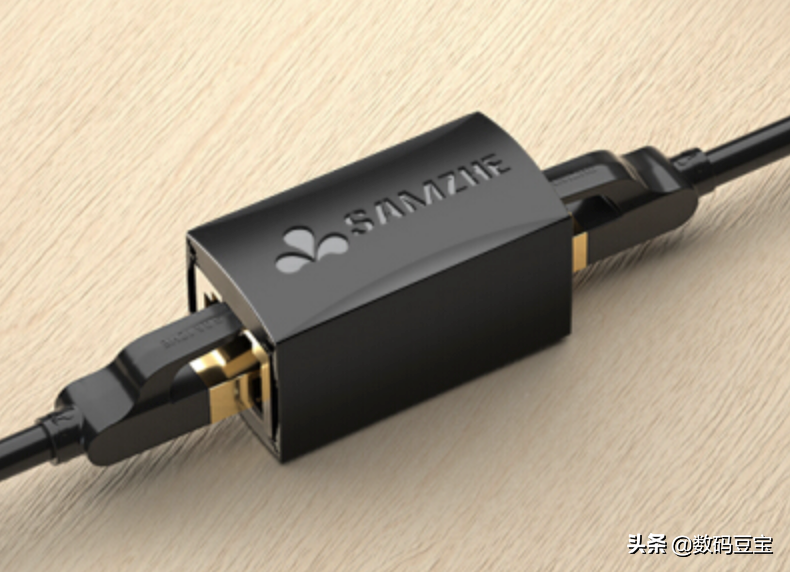

網線轉接頭
