cpu供電不足會怎樣（淺析cpu供電不足現象和措施）

譬如：

9400F 一定要配B360 主板，用H310無法全核心最高頻率睿頻。

H81配個4790K 那是傻子才會做的選擇。

AMD 3600 配合4相供電的主板，無法發揮出CPU的性能。

類似于這些，這樣，有的沒的話題。

今天就來說一下這方面的問題。

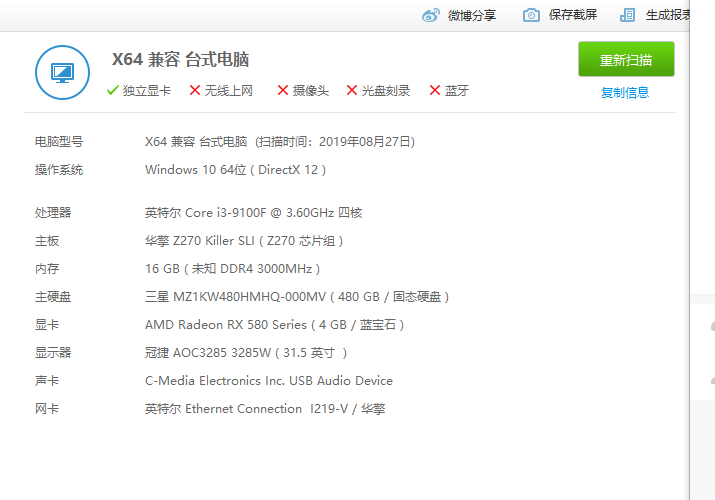

測試平臺圖片，本文主角

首先我們來安裝一個INTEL官方的軟件，名字叫做Intel(R) Extreme Tuning Utility

之后會簡稱為XTU。

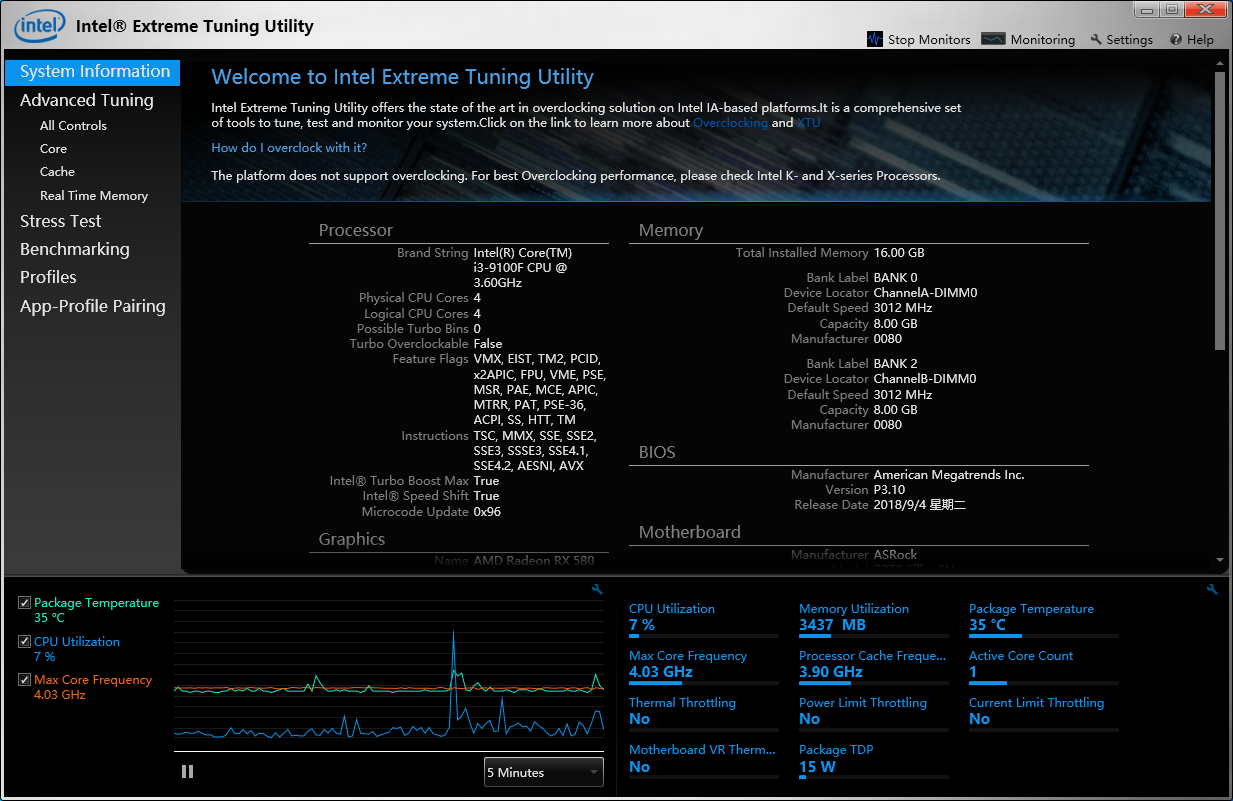

主界面

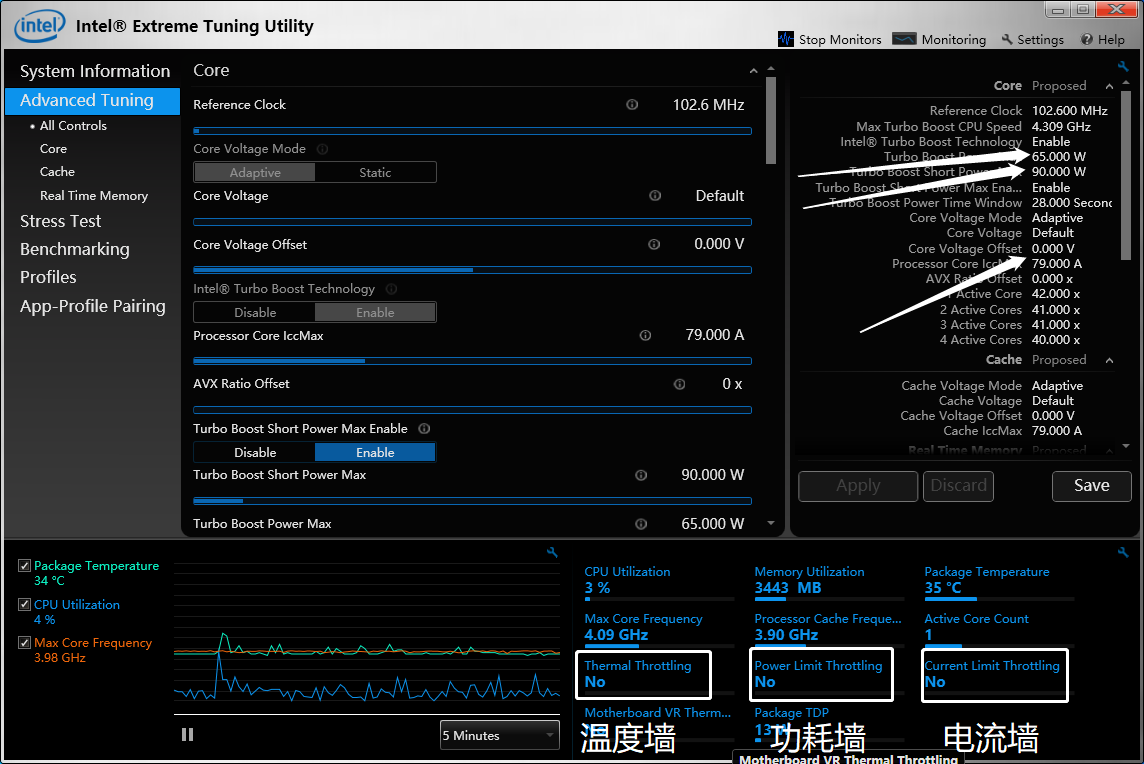

之后我們來打開高級設置：

圖里已經做好標記。

上面有幾個參數，分別為

TURBO BOOST POWER MAX：睿頻最大功耗

TURBO BOOST SHORT POWER MAX：短時間睿頻最大功耗

PROCESSOR CORE ICCMAX：處理器最大電流

剩下其他的參數大家自己看就好了。大概就這么個意思。

最下面的分別是溫度墻，功耗墻，電流墻。

XTU測試圖

我們先來跑下XRU自帶的STRESS CPU 測試。

9100F全核睿頻4.0（XRU里的4.1X是因為我設置了PCI-E 102.7）

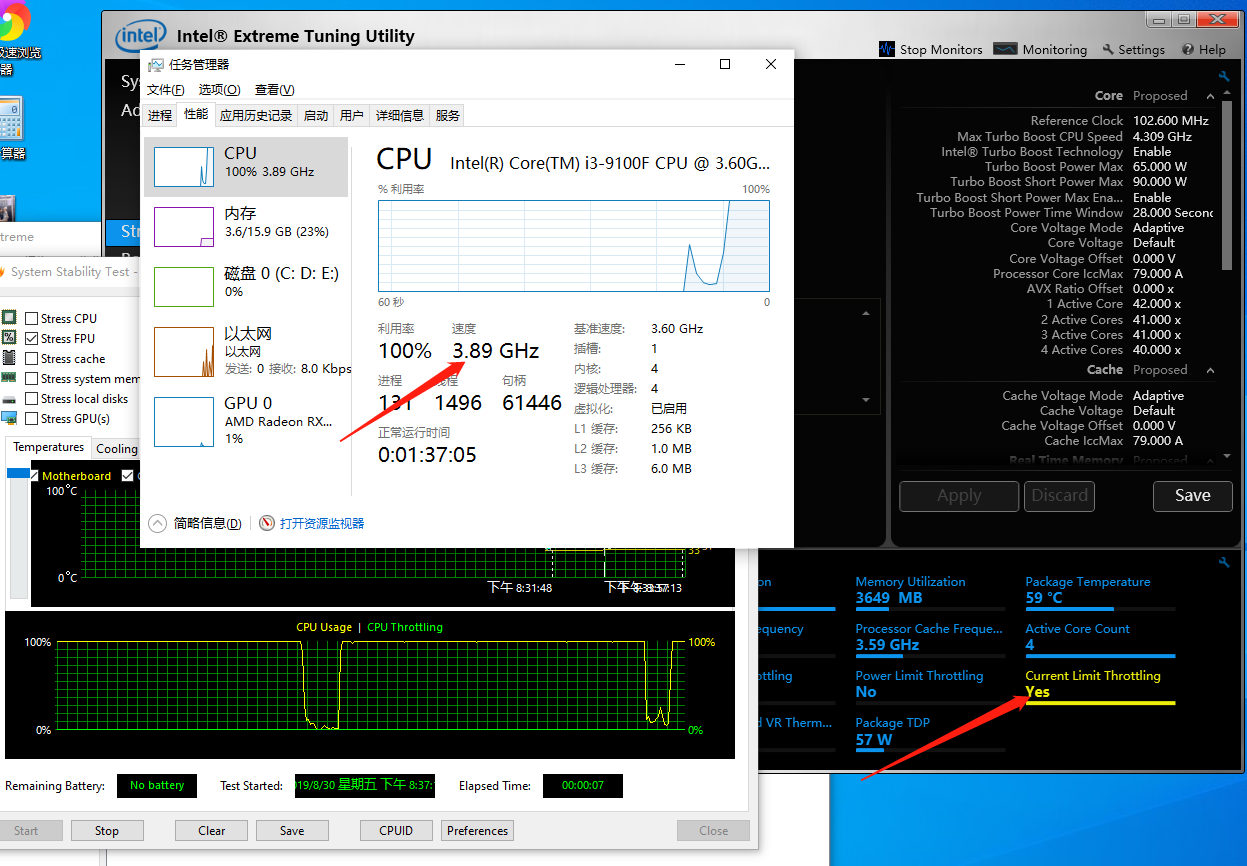

AIDA FPU單烤

之后我們來跑一下最大壓力的AIDA 單烤FPU。

可以看到電流墻報警了。同時四核睿頻只能到3.9.

因為壓力大了，全核心睿頻降了0.1G

那么我們就來解鎖一下電流墻，從79加到100來看一下情況

設置電流到100之后的情況。

可以看到，電流從79增加到100之后，并沒有再次觸發電流墻。

FPU也能穩定全核4.0了。

本文里的環境并沒有觸發功耗墻和溫度墻

溫度墻INTEL的處理器一般為100度，超過100度則降頻到800M

功耗墻則需要處理器能超過INTEL默認設置的功耗才能觸發。

這里的參數其實再BIOS里也是可以調節的。

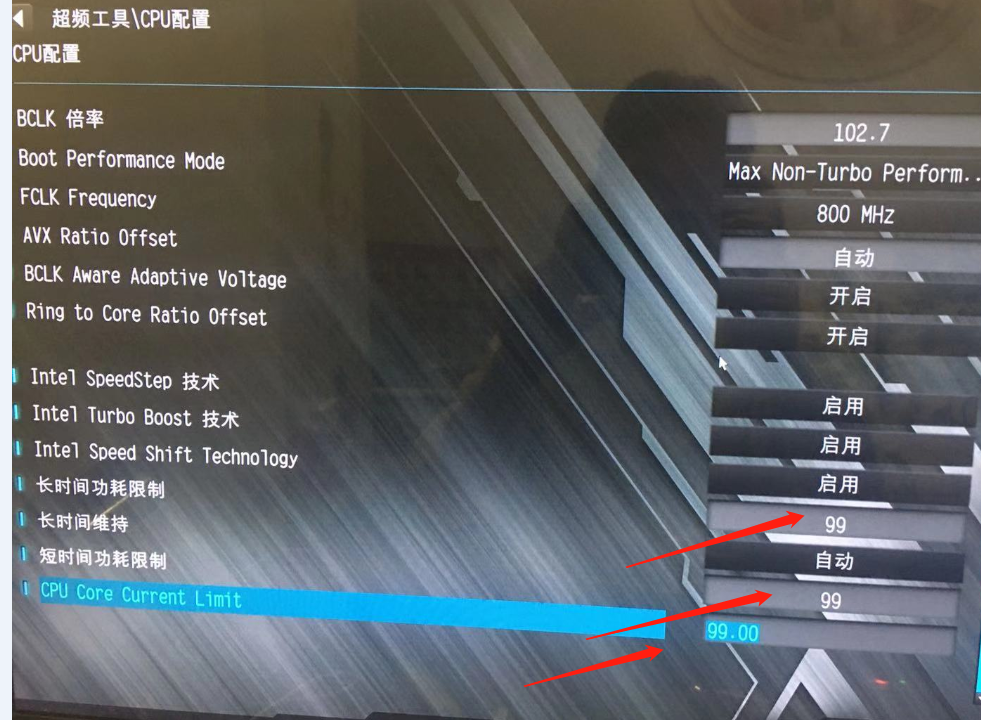

BIOS設置圖

好了，暫到這里總結一下：

9100F 9400F 9600K這類處理，不能全核睿頻的根本原因是：

INTEL默認設計的各種墻，是為了STRESS CPU BENCH這種強度而設計的。

所以跑AIDA和XRU里的STESS CPU BENCH并不會觸發各種墻。

但再更高強度的FPU單烤的情況下，會撞墻。

有人非要扯到什么主板的CPU供電。

那么就簡單的說下主板的CPU供電。

還是拿本文的主板為例：

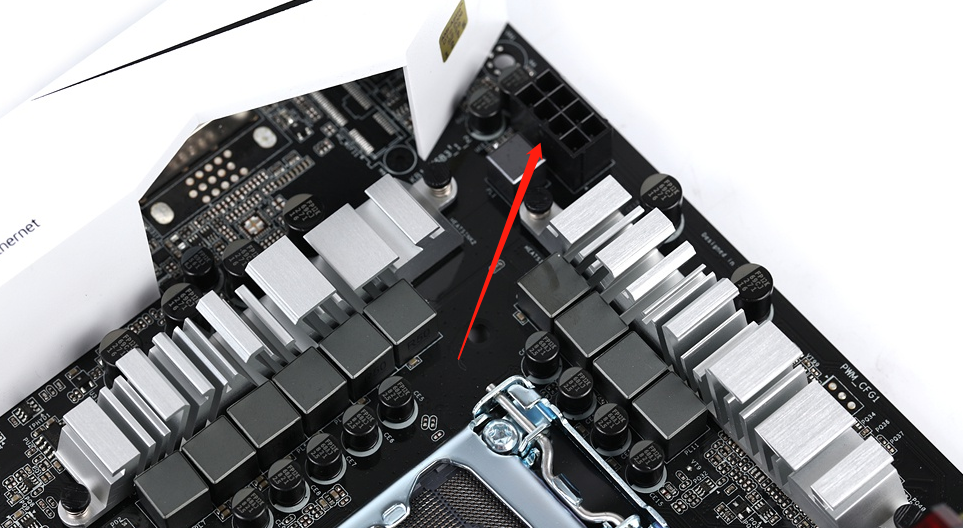

8PIN CPU供電接口

就不說供電，（我就說供電，咋地吧）

箭頭里的8PIN接口看到沒？這里面的接頭一般能承受的電流為7A

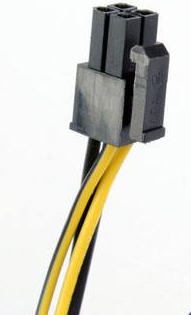

12V 4PIN接頭

在來看看接頭， 黃色線 12V 兩條。

那么我們來計算以下支持多大功率。

AWG線材能承受的電流多大？大概也就是7-8A.

12V*7A一條線=84W.

一共幾條線？2+2=4條線

總功率84*4=336W左右

9100F FPU功耗

9100F 跑FPU 滿載整機100W.

供電根本負載就不高。

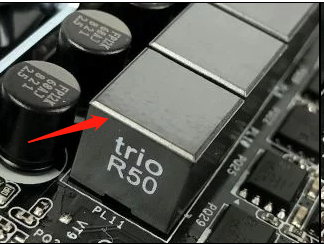

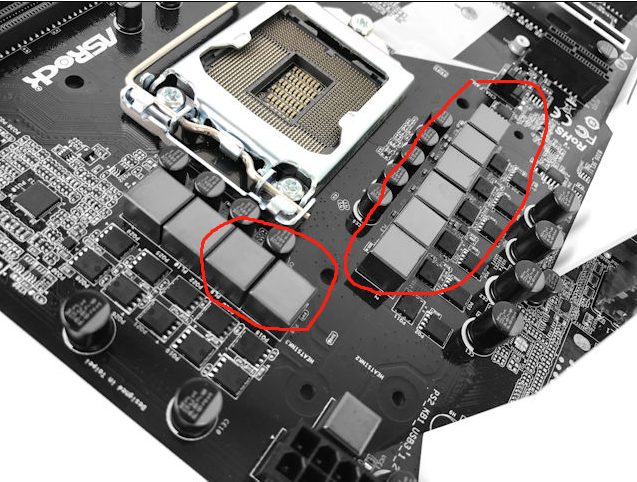

Z270 KILLER 使用的電感

現在再來說說供電模塊。 Z270 KILLER 使用的電感。

查詢資料電流為40A。

CPU供電為8相

那么以9100F為例，電壓1.2V 40A*1.2V*8=384W.

這和8PIN的設計，以及電源的接口是完全吻合的。

廠商會有自己的想法自己的設計，這套供電理論上可以供應更大的功率。

這個主板就算改成Z370（本人已改）上9900K，也依然可以穩定工作。

因為9900K 跑FPU，也就200W出頭。

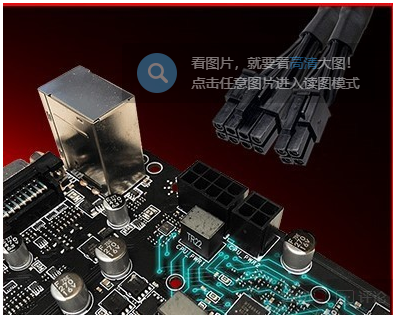

8+4或者更多的12V 4PIN干啥用的呢

這里說句題外話。

為什么8PIN都足夠9900K了，有些主板還要設計8+8，甚至8+8+8+8呢。

我們知道。8PIN就已經336W了，那么4個8PIN就有336W*4=1536W了。

CPU真能跑到那么大的功耗嗎？

答案是，基本不可能！

但是別忘記了電源的線！

就本文上面的拿個電源的4PIN接頭的線材，如果劣質電源使用的垃圾的線材，那么但電流過大的時候，就會燒！

燒了會怎么樣？自然就把主板的接頭也一起燒了。

所以主板廠商為了適應劣質的電源供應商，無奈之下就做了多個4PIN。這樣就可以分擔壓力了。因為這幾個接口之間是并聯的。
