  • keyword2000串行數據(PCB設計師解讀串行布線知識點)


    做PCB設計的都知道,沒有一點高速方面的知識,你就不是一個有經驗的PCB設計工程師。高速信號常見于各類的串行總線與并行總線,只有你知道是什么總線,你還得知道它跑多快,才能開始進行布線。

    什么是串行總線,什么是并行總線?

    對于串行總線,并行總線,從字面意義你就知道個大概了。串行就是數據是一位一位的發送,并行就是數據一組一組的發送。如下圖所示.

    高速串行,并行總線,PCB布線上有什么區別,及總類總線速率科普

    并行傳輸最好的例子就是存儲芯片DDR,它是有一組數據線D0—D7,加DQS,DQM,這一組線是一起傳輸的,無論哪位產生錯誤,數據都不會正確的傳送過去,只有重新傳輸。所以數據線每根線要等長,必須得繞幾下才行。

    串行數據就不一樣,數據是一位一位的傳,位與位之間是沒有聯系的。不會因為這位有錯誤,使下一位不能傳輸。并行數據是一組數據其中一位不對,整組數據都不行。

    高速并行,串行布線的區別

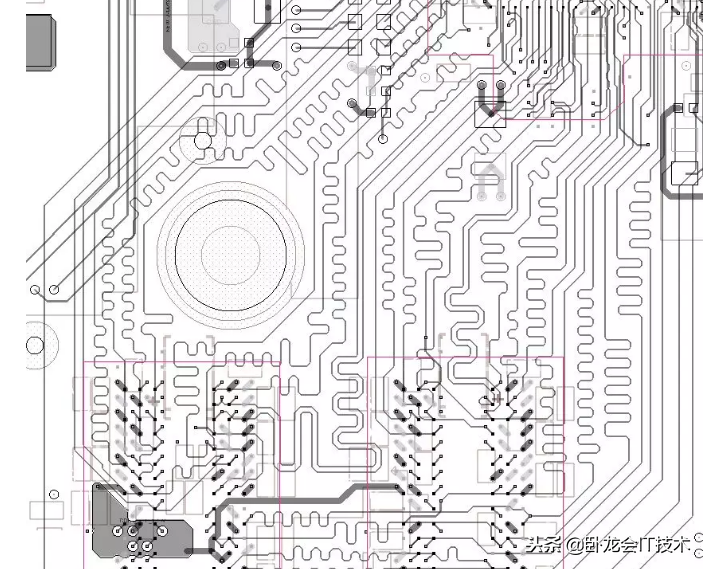

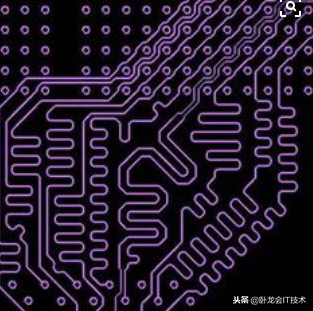

    并行數據因為是一組一組一起傳的,每一位都必須是一起傳輸到位,不能說有一位可以遲到一點,因此一組線之間在PCB布線時就得等長。不信你來看看下面的幾張圖

    高速串行,并行總線,PCB布線上有什么區別,及總類總線速率科普
    高速串行,并行總線,PCB布線上有什么區別,及總類總線速率科普

    這些彎彎曲曲的線就是為了一組線能等長,所以短的線就必須這樣繞幾下,是不是看著就有千條蛇在爬,心慌的很。這就是蛇形線的由來。

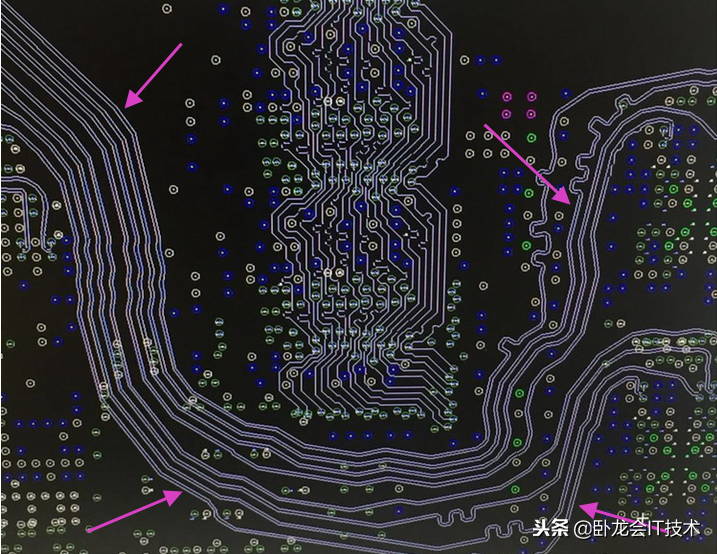

    串行數據雖說是一位一位的傳,不用等長,但也并不是一根線,高速線一般都是走差分線,也就是一正一負兩根線。這是為了提高抗干擾性能。不過串行總線能走10G,20G的信號,并行總線就不行了。就讓大家來見識一下串行總線的模樣吧

    高速串行,并行總線,PCB布線上有什么區別,及總類總線速率科普
    高速串行,并行總線,PCB布線上有什么區別,及總類總線速率科普

    看出什么了嗎?跟其它布線有不一樣吧。線走的不是一般的45度角,這個其實是10度走線,為什么是10度?這個是老外仿真及實踐的結果,10度比走圓弧對信號傳輸的性能還要好。

    各種高速總線接口的速率

    這里給大家科普一下,給大家看看各種總線的速率,如下圖所示

    高速串行,并行總線,PCB布線上有什么區別,及總類總線速率科普

    這其中速率最高的是雷電接口,最高達到了40G,USB理論上最快的是USB3.1達到10G,HDMI最快能到10.2G。顯示接口也挺快達到了32.4G。PCI-E最快是16G。注意這些統統都是串行高速通信接口。原創今日頭條:臥龍會IT技術

    我們家里的網絡一般是通過光纖接進來的,光傳輸設備速率一般分為155Mb/s、622Mb/s、1.25Gb/s、2.5Gb/s、10Gb/s,也就是說目前光纖的最大傳輸速率是10Gb/s。
