小天鵝洗衣機進水閥拆解圖（圖解進水電磁閥部件結構）

1、進水電磁閥的結構

進水電磁閥是控制洗衣機進水的部件，它位于洗衣機上部，安裝在進水口處，如下圖所示。進水電磁閥通常采用電磁力原理對內部閥門的開啟/閉合進行控制。

波輪式洗衣機進水系統中采用的進水電磁閥有兩種形式，一種為直體式進水電磁閥，另一種為彎體式進水電磁閥，這兩種進水電磁閥的外形如下圖所示。不同的波輪洗衣機主要根據自身內部空間，來選擇進水電磁閥的形式。

下圖所示為典型直體式進水電磁閥內部組成部件。從圖中可以看出，進水電磁閥內部主要由橡膠閥、塑料盤、鐵心、滑道、小彈簧、進水閥、過濾網以及線圈等構成。

下圖所示為典型彎體式進水電磁閥的內部結構剖面圖。從圖中可以看到進水電磁閥各主要部件的安裝位置及關系。進水電磁閥的線圈和金屬構架制成一體并封死，防止線圈遇水短路。橡膠閥和塑料盤與出水口管道緊密接觸，將塑料閥座內部分成了上下兩個空間。上面的空間用來控制橡膠閥和塑料盤，可稱為控制腔；下面的空間與進水口相通，可稱為進水腔。

2、進水電磁閥的工作原理

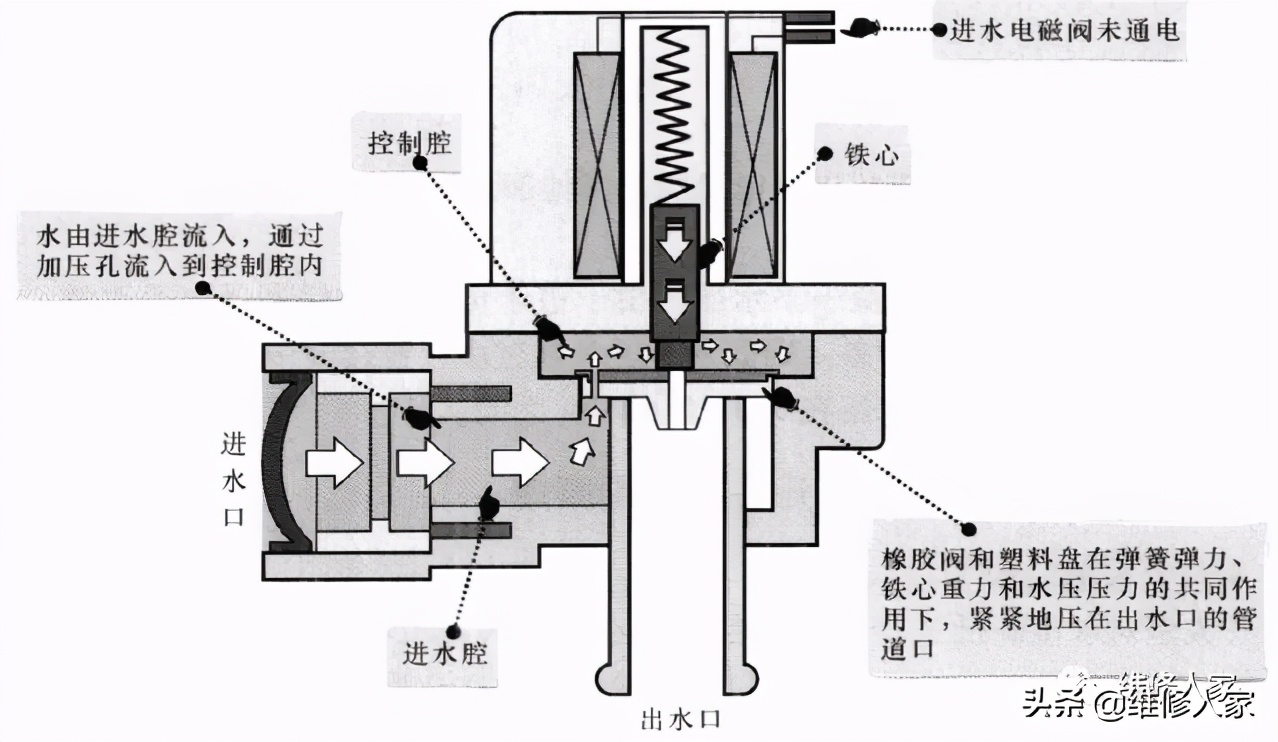

下圖所示為典型進水電磁閥在未通電狀態下的工作原理示意圖。進水電磁閥在未通電的狀態下，鐵心受小彈簧的作用向下壓，正好壓住橡膠閥和塑料盤上的泄氣孔。此時若有水注入，水就會從加壓孔流入控制腔內。由于控制腔內的水不能流岀，使得控制腔與進水腔內的水壓相等。在彈簧彈力、鐵心重力和水壓壓力的共同作用下，橡膠閥和塑料盤被緊緊地壓住，水無法流入到洗衣桶中，起到了封閉作用或停止進水的作用。

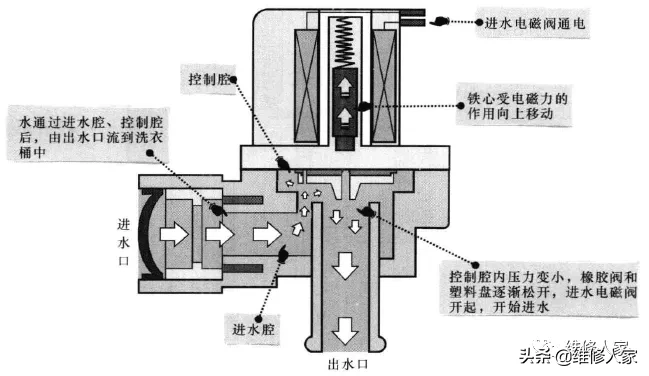

進水電磁閥在通電的狀態下，線圈產生磁場，磁場形成的電磁力會克服小彈簧的彈力，使鐵心向上移動。此時，泄氣孔被打開，控制腔內的水會很快地流出，使控制腔內的壓力逐漸變小，橡膠閥逐漸地松開，水流經控制腔流到出水口管道內，進而流入到洗衣機中，此時進水電磁閥處于開啟進水狀態。下圖所示為典型進水電磁閥在通電狀態下的工作原理示意圖。

3、進水電磁閥的檢測

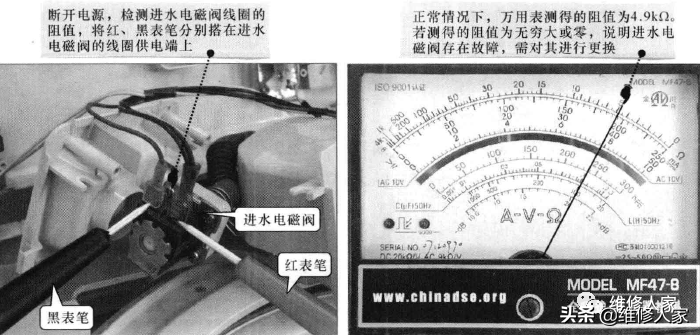

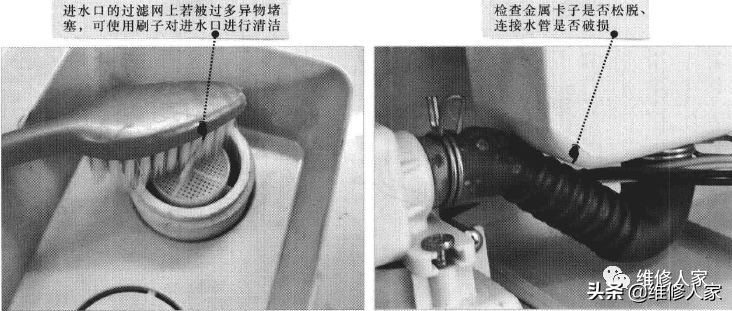

對進水電磁閥進行檢測，首先應對連接水管和進水口進行檢查，檢查連接水管和進水口是否出現堵塞、破損等現象。若進水管和進水口正常，則接下來應對進水電磁閥線圈的供電和阻值進行檢測，如下圖所示。若進水電磁閥損壞且不可修復，應對其進行代換。

若進水電磁閥的檢測結果正常，洗衣機仍不能進水，說明進水電磁閥內部的部件可能有損壞或異常情況，可進一步將進水電磁閥拆開，檢查內部的各部件。若發現損壞的部件，可更換或修復損壞部件即可排除故障
