今天分享一個外部參照常見問題
就是打開圖紙后發現參照圖框不見了
圖紙中僅看到一串路徑
▲ 圖框丟失、并且會在圖框插入位置有個路徑提示
解決方案
▼
重新關聯路徑
解決參照圖框丟失最直接的方法就是將圖框底圖文件放回原位置即可
若插入參照時用的是“絕對路徑”、且圖紙已發給別人、無法找回原路徑、可重新關聯參照路徑來顯示圖框、下面分享兩種參照路徑關聯方法
1.低版本CAD關聯路徑
輸入“ER”命令打開參照選項版并選擇丟失的參照、然后點擊底部的“找到位置”選擇參照文件現在存放的位置即可、如下圖動畫所示：
▲ 按住圖片可以保存到手機中放大查看
2.高版本CAD關聯路徑
在CAD2018及以上版本中、重新關聯參照路徑變的更加方便了、可直接在參照文件上點擊右鍵來選擇新的路徑、如下圖動畫所示：
▲ 高版本CAD的個別功能還是很強大的
溫馨提示
無論使用什么方式、重新關聯參照路徑的前提必須有參照底圖的源文件、沒有源文件只能聯系繪圖作者索要或自己重新繪制

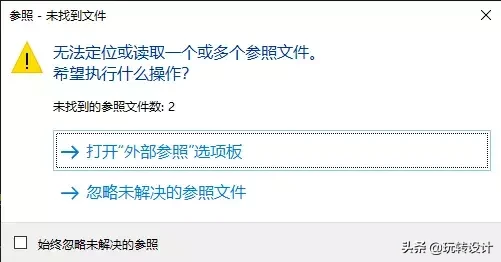

最后補充一個小知識點、就是一旦發生參照文件路徑丟失、我們打開此文件時都會出現以下對話框提示、如下圖所示：
▲ 出現此情況要選擇第一項來查看丟失參照
