在用CAD制圖過程中通常都會建立多個圖層，為了保護文件不被修改，有時會對圖層進行鎖定，那么CAD圖層如何鎖定呢？另外當我們在查看收到的圖紙時，若是發現CAD圖層被鎖定，無法進行編輯，又該如何對CAD圖層進行解鎖？
一般的CAD看圖軟件只能對CAD圖紙進行一些簡單的查看操作，對圖紙的編輯修改也是無能為力的，而Auto CAD又比較大，下載安裝也不是很方便。那么我們可以通過一些簡單的像迅捷CAD編輯器這樣的CAD看圖軟件來進行操作。
操作步驟：
安裝好CAD編輯器后先通過CAD編輯器將要進行操作的圖紙文件打開，可以打開的文件格式包含dwg、dwt、dxf等大部分CAD文件。

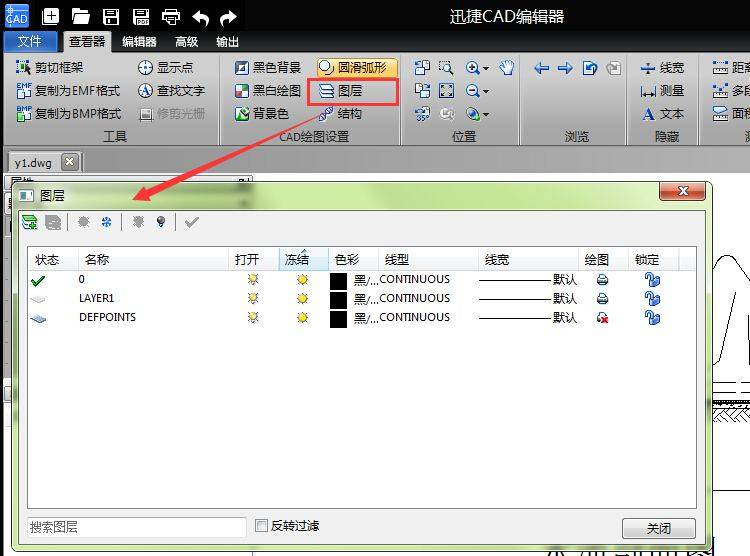

文件打開后，在“查看器”面板內容，點擊選擇“圖層”工具（或在“編輯器”中選擇“圖層”工具）。打開圖層窗口。

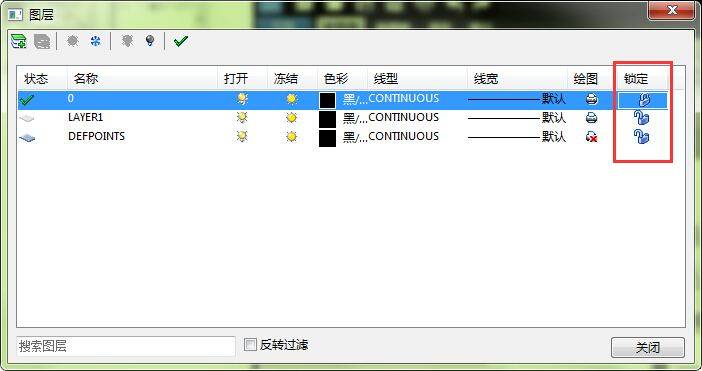

在圖層窗口中會顯示當前cad文件的所有圖層，圖層信息包括狀態、名稱、打開、凍結、色彩、線型、線寬、繪圖、鎖定。
在“鎖定”中，點擊對應圖層的鎖圖標，即可對該圖層進行鎖定、解鎖。鎖圖標的顯示會進行相應改變。

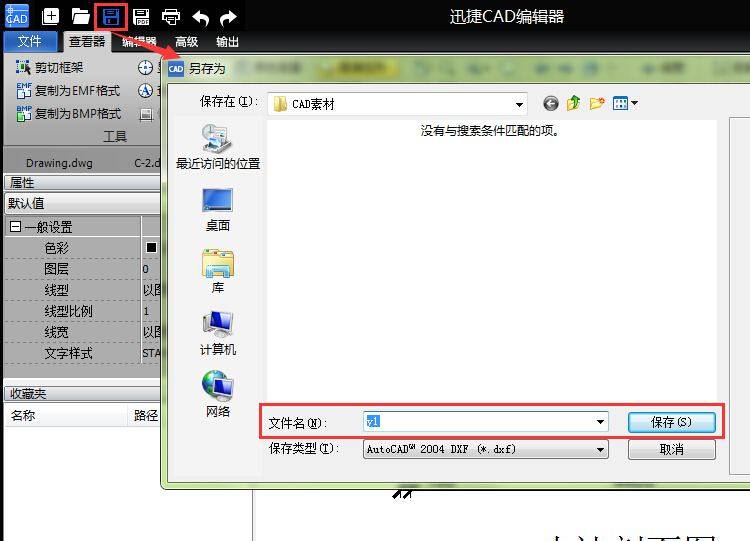

設置完成之后，直接關閉圖層窗口。最后對文件進行保存即可
