智能云電視機頂盒怎么連接（設備連接方法和注意項）

如果你家里有電視的話，肯定就有一個機頂盒相匹配，然而你們真的認識了解機頂盒嗎？你自己會接線嗎？如果你不知道不太清楚，那請耐心的地看完這篇文章！看完之后，我敢保證百分百都沒問題，歡迎大家收藏轉發！

數字視頻變換盒（Set Top Box）簡稱STB，通常稱作機頂盒或機上盒，是一個連接電視機與外部信號源的設備。它可以將壓縮的數字信號轉成電視內容，并在電視機上顯示出來。信號可以來自有線電纜、衛星天線、寬帶網絡以及地面廣播。

機頂盒接收的內容除了模擬電視可以提供的圖像、聲音之外，更在于能夠接收數字內容，包括電子節目指南、因特網網頁、字幕等等。使用戶能在現有電視機上觀看數字電視節目，并可通過網絡進行交互式數字化娛樂、教育和商業化活動！

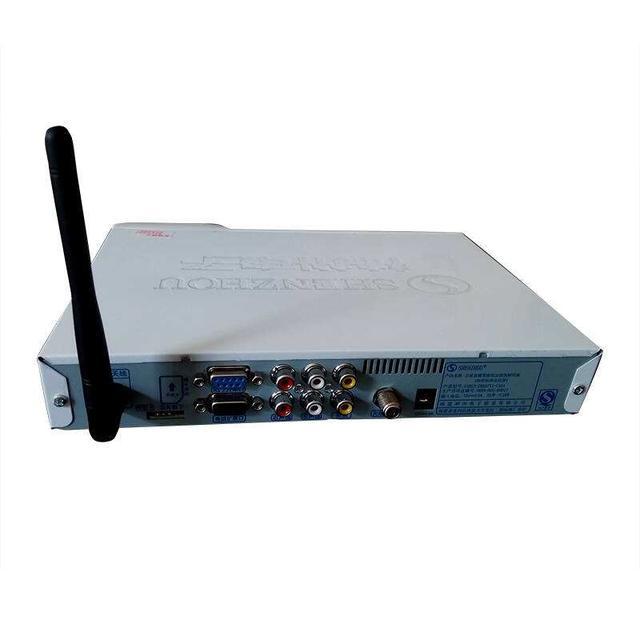

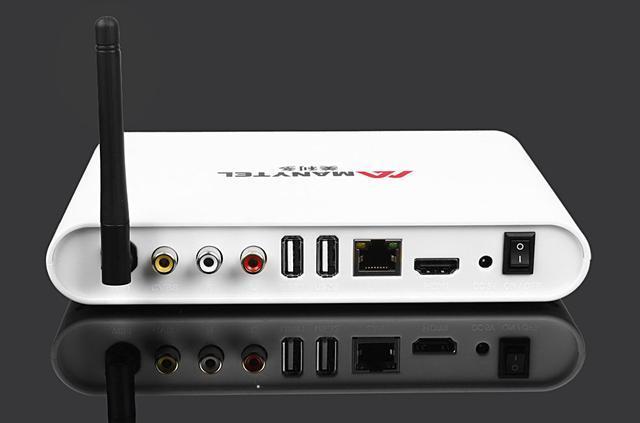

信號輸入：數字信號輸入，用于連接有線電視信號。

信號環路輸出：數字信號輸出，可用于連接其他機頂盒。

RCA：復合視頻信號（CVBS）接口——最簡單、最原始的視頻接口。俗稱RCA接口，黃色的為視頻信號，白色的為左聲道音頻信號，紅色的為右聲道音頻信號。

YPbPr：色差分量接口，用于連接電視機或顯示器。

S-VIDEO：清晰度視頻接口，將亮度信號Y和色度信號C分開傳輸。確保亮度信號不會受到色度信號的干擾。

SPDIF：光纖數字音頻接口，用于連接音響或電視。

USB：通用串行總線，可連接U盤等。

網絡接口：以太網接口，可用于上網，程序升級，交互等。

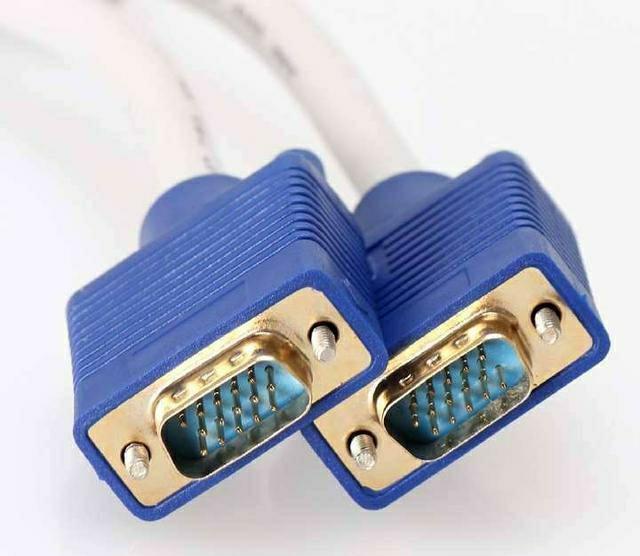

VGA：PC領域使用廣泛，分為VGA和SVGA類型，可以支持到1920X108060Hz分辨率顯示。

RS232：數據接口，一般用于程序升級。

SCART：歐洲使用統一標準音視頻接口，能夠自動識別設備之間的輸入輸出關系，單根（多股）連線，簡化設備之間的連接。SCART接口傳輸機頂盒CVBS信號、隔行RGB信號、音頻信號。

HDMI：高分辨率視頻輸出，用于連接電視機或顯示屏。

1、切斷機頂盒和電視機電源。

2、用射頻線將機頂盒的射頻輸入端（射頻輸入）與有線電視信號插座相連；

3、電視機視頻、音頻功能實現的接線方法：

①通過AV線連接： 只需將AV線(紅、白、黃)的一端接至機頂盒上的“右聲道”、“左聲道”、“視頻”(紅、白、黃)端口，另一端接至電視機上的相應端口上即可。

②通過色差分量線連接： 目前許多用戶家中使用的是液晶電視，液晶電視大部分都配有分量端子接口。你也可以通過色差分量線的連接收看高清電視。這時你就需要使用隨機附帶的色差分量線，也就是插頭為綠(Y)、藍(Pb)、紅(Pr)的那組線。將機頂盒上Y，PB，PR三個輸出端子與電視機上對應的三個端子相連接，可得到更好的圖像效果。

③通過HDMI接口連接： 如果你家的電視上備有HDMI接口，就可以將機頂盒上HDMI接口與電視機上HDMI接口相連，可向電視輸出數字音、視頻信號，視聽效果更好。由于此接口傳送的信號中即包含視頻信號也包含音頻信號，因此可以省去音頻線的麻煩。這種連接方法更加方便。

④通過S端子線連接： 如果你的電視機配有S端子線也可以使用這種方法，在機頂盒上配有“S-VIDEO“輸入端口，只要取下AV線中的黃色插頭，并將S端子線一端接至機頂盒上的”S端子“輸出端口，另一端接至電視機上的”S端子“輸入端口就可以了。

⑤ 通過VGA接口連接：如果電視機配有VGA接口，可以將機頂盒上VGA接口與電視機上VGA接口相連，會呈現出更加清晰的圖像。

4、把機頂盒和電視機電源插頭與220V交流電源相連，將電視切換到相應的AV狀態就可以正常觀看電視節目了。如果你使用的是色差分量線連接，可能就要將電視切換至分量信號。

5、菜單及設置部分： 安裝完畢打開機頂盒后出現的并不是電視節目，而是選項菜單，你可以根據自己的需求進行選擇。在普通的觀看模式下直接按遙控器上的“主頁”鍵也可以進入這個菜單。你不僅可以查看電視廣播，還可以啟動其他應用，例如：政務資訊、百姓生活、公共服務、操作指南、歌華點播、回看錄制、互動娛樂和用戶設置等功能。
