一、電源電路常見故障分析

液晶顯示器電源電路常見故障主要是無輸出電壓、輸出電壓低、無輸出且有“吱吱”響聲等。

1、造成電源電路故障的原因

保險管燒壞、濾波電容損壞、開關管燒壞、穩壓電路異常、保護電路異常等。

當液晶顯示器電源電路出現故障后，常見的故障現象主要有以下幾點。

按電源開關后，電源指示燈不亮，液晶顯示器無反應；

按電源開關后，電源指示燈一閃即滅；

按電源開關后，液晶顯示器無反應，檢查后發現總是燒壞保險管。

2、無輸出電壓故障分析

如果液晶顯示器電源電路中的+5V 和+12V 電壓均無輸出，一般是由于無交流電輸入，或電 源連接線斷線，或開關電源損壞等引起的。

3、輸出電壓低故障分析

如果液晶顯示器電源電路中的+5V 和+12V 輸出電壓均偏低，一般是由于濾波電容失容引起， 可打開電源外殼后直接更換電容。

4、無輸出且有“吱吱”響聲故障分析

如果液晶顯示器電源電路無輸出電壓，且有“吱吱”響聲，一般是由于+310V 濾波電容失容， 或負載有短路引起的。

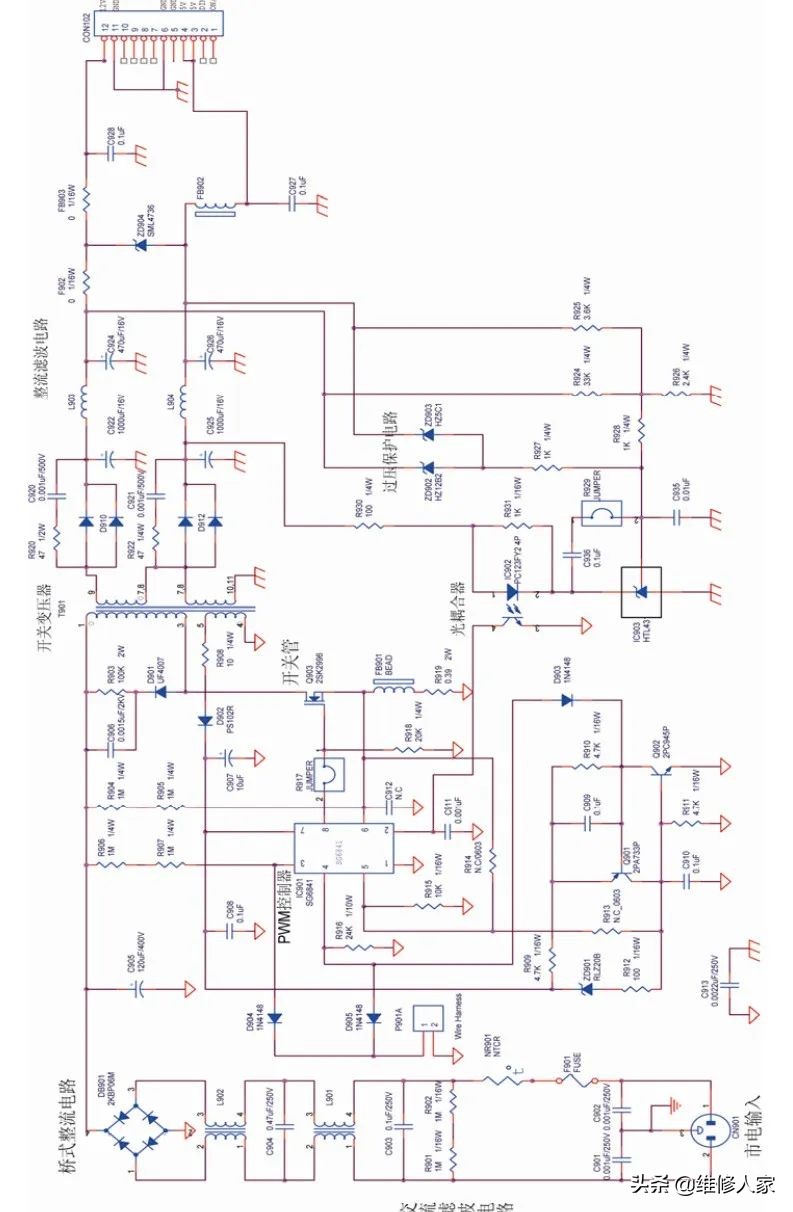

電源電路故障檢修流程：

二、維修實戰

1）電源電路無電壓輸出故障維修

當液晶顯示器電源電路出現故障后，其檢修方法如下：

1. 檢查液晶顯示器的供電電網是否有電，電網電壓與該液晶顯示器要求的供電電壓是否 一致，電源插座是否有電等。
2. 測量電源板輸出電壓是否為 0。如果電源板輸出電壓不為 0，接著檢查+12V/+5V 保護 電路中的元器件（如二極管 ZD902/ZD903 等），并更換損壞的元器件。
3. 如果電源板輸出電壓為 0，接著測量電源板電源插座 220V 電壓是否正常。如果不正常， 檢查電源線纜和電源插座是否接觸良好。
4. 如果電源板電源插座 220V 電壓正常，接著檢查電源保險管是否燒斷。如果燒斷，轉到第7。
5. 如果保險管沒有燒斷，接著測量 310V 濾波電容（如 C905）引腳電壓是否為 310V。如果不是，檢查 310V 濾波電容及整流濾波電路中的整流二極管和濾波電容、電感，并更換損壞的元器件。
6. 如果 310V 濾波電容引腳電壓為 310V，接著檢查開關管是否正常。
7. 在電路中直接測量開關管三個極間的阻值，如果三個極間的阻值均小，則是開關管損壞。接著更換開關管，并檢查穩壓控制電路、過流保護電路、光耦合器、TL431 等是否損壞，如果有損壞的元器件，更換即可。
8. 如果開關管正常，則檢查啟動電阻（如 R906 和 R907）、穩壓控制電路中的元器件（如 R924、R926、TL431 等），并更換損壞的元器件。

2）主開關電路故障維修

開關電路常見故障主要是電路不起振。

如果測量開關管柵極電壓約為 0.5V 時，表明電路不起振。由于在電路沒有起振時，反饋繞組就不會產生反饋電壓，因而在加電情況無法測出電壓。該電路的檢查與其他電路的檢查方法就有不同，一般來講，電阻檢查法較為常用。

電路不起振時檢查方法如下：

1. 在斷電態下，對濾波電容（C905）進行放電。
2. 用電阻法檢查反饋繞組阻值，反饋繞組導線較粗，工作電流小，一般不會開路，常見 故障可能是開關變壓器反饋繞組脫焊。
3. 如果反饋繞組阻值正常，接著檢查反饋元件，包括PWM控制器 SG6841、穩壓管 ZD901、 三極管Q901、Q902及電阻R911是否正常，對SG6841 檢查時，先觀察其外形是否正常，不能確定時，可以對其進行代換檢測。
4. 如果反饋元件正常，接著檢查開關管 Q903 是否正常。開關管常見故障主要包括擊穿短路或開路（其中開路故障較少見）。若是開關管被擊穿，穩壓管ZD901和電阻R911必然至少有一 個開路，這種情況按開關管擊穿故障檢修即可。

3）開關電源發出“吱吱”響聲故障維修

開關電源發出“吱吱”響聲故障的原因可能有兩種：一種是+310V 濾波電容失容，另一種是電源處于保護工作狀態。若能聽到開關電源發出的“吱吱”聲，說明電源的啟動電路、正反饋電路及保護電路本身基本正常，由于電源供電不穩定、負載過重，電源處于保護工作狀態。

開關電源發出“吱吱”響聲故障的檢修方法如下：

1. 觀察+310V 濾波電容（如 C905）有無異樣，或測量電壓是否正常。如果電容接觸不良 或損壞，重新焊接或更換即可。
2. 如果+310V 電容正常，接著檢查負載方面原因，檢查電容 C922 和C925 正極對地阻值， 若阻值過小，表明負載有短路故障；接著將電源輸出插頭從電源板上拔下，然后重新測量。若阻 值恢復正常，表明是負載有故障，檢查或更換小信號處理電路板；若不能恢復正常，表明整流濾 波元件有故障，檢查更換整流管及濾波電容。
3. 如果負載方面沒有故障，接著檢查穩壓控制電路方面故障。

4）穩壓控制電路故障維修

穩壓控制電路常見故障主要包括以下幾種：

1. 輸出電壓過低，有時發出“吱吱”聲。
2. 因穩壓控制電路故障造成電源失控，開關管被擊穿損壞。

從穩壓原理上來講，輸出電壓過低表明 PWM 控制器第 2 腳電壓過低，進一步 可推斷光耦合器中光敏管導通過強，光耦器中發光管電流過大，或精密穩壓器 TL431 導通過強， 及取樣電路中電阻 R924、R926 阻值增大等，都可以引起輸出電壓降低。

因穩壓控制電路元器件較多，在有輸出電壓情況下，各點電壓變化不是太明顯，因而電壓法 檢查不能有效確定故障元件。所以最原始的方法~電阻法進行檢測最有效，這就是對相關元件逐一排查，也可以采用模擬法進行檢查，以確定故障范圍。

穩壓控制電路故障維修方法如下：

1. 檢查濾波電容 C922、C925 是否正常，如果它們不正常，修復或更換損壞的元器件。如果濾波電容 C922 和C925 正?；蚋鼡Q濾波電容后仍然不能排除故障，則用模擬檢查的方法繼續檢 查。
2. 先將萬用表紅表筆接在 C922 的正極，黑表筆接在負極，準備檢測電壓。接著接通電源，用帶絕緣柄的小起子將光耦合器 IC902 的 3 腳與 4 腳短路，觀察輸出電壓是否有變化。若能使電源停止工作，即輸出電壓變為 0，表明脈寬控制電路及 PWM 控制器基本正常。
3. 將光耦合器 IC902 陰極（第 2 腳）對地短路，觀察輸出電壓是否有變化。若依然有輸出電壓，可確定光耦合器中光敏管有軟擊穿故障，將其更換即可排除故障。如果 TL431 本身擊穿短路損壞，短路的結果不能發現問題，可用電阻法和電壓法確定。

提示：

模擬檢查法優點是，可迅速確定故障范圍，但是若是被短路元件本身損壞，則不能反映問題。例如，光耦合器 3 腳與 4 腳本已短路，再人為短路 3 腳與 4 腳輸出是不會有太大變化的。

對穩壓控制電路進行模擬檢查時，切記千萬不能使穩壓控制電路開路，否則會使反饋振蕩失去控制，導致輸出電壓過高，甚至使開關管在一瞬間擊穿，造成不必要的損失。例如，不能將脈寬控制三極管基極對地短路，否則將會使穩壓控制電路失控，開關管會立即損壞。

用電阻法進行檢查，可先利用模擬檢查大致確定故障范圍后，再用電阻法逐一排查故障元件。

4）電源開關管被擊穿損壞故障維修

開關管被擊穿短路在電源電路檢修中是難度最大的，也是最令人頭痛的故障。一般情況下， 開關管擊穿短路，往往會連帶損壞脈寬控制器及過流保護取樣電阻。但只要掌握方法技巧，也可以準確找到故障點。

當發現開關管擊穿后，不要急于更換，要先查清原因。造成開關管擊穿損壞的原因主要有以下幾方面：

• 穩壓控制回路有開路性故障。
• 尖峰吸收電路發生故障。
• 交流供電過高。

開關管被擊穿短路故障的檢查方法如下：

1. 在不加電情況下，用電阻法對穩壓控制電路中的元件進行逐一檢查，檢查要仔細，否則會發生再次擊穿開關管的事故。
2. 用電阻法檢查輸出端對地阻值，檢查負載是否正常。如果對地阻值為 0 或很小，則負載有短路故障。
3. 如果負載正常，接著檢查高壓保護電路。檢測 PWM 控制器 SG6841、穩壓管 ZD901、三 極管 Q901、Q902 及電阻 R911 是否正常，如果不正常，更換損壞的元器件。
4. 如果3中的元器件正常，接著檢查 R917 是否正常。如果有損壞的元器件，更換即可。 如果沒有發現故障元件，還要檢查尖峰吸收電路元件（FB901、R919）。當完成以上檢查
5. 并更換損壞元件后，可裝上開關管進行通電試機，注意不要接打印機負載。
