交換機和路由器區別（交換機路由器區別通俗理解）

相信有很多人在學習網絡的過程中，都會對路由器與交換機的區別與聯系感到疑惑不解，因為這兩臺設備的功能看起來似乎一樣。然而，其實路由器與交換機大有不同，下面是我對此的一些理解，希望能夠幫助到你！

它們在哪里工作？

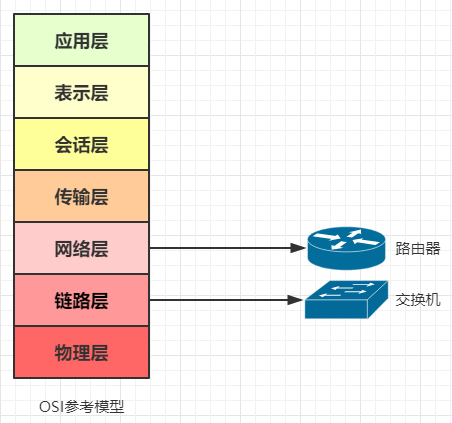

根據 OSI模型的網絡體系劃分，自底向上，路由器 工作在第三層（網絡層），而我們常說的交換機 工作在第二層（鏈路層）（目前有更加高級的三層交換機，四層交換機，甚至還有七層交換機）

它們怎么工作

它們的主要工作如下：

路由器：尋址，轉發（依靠 IP 地址）

交換機：過濾，轉發（依靠 MAC 地址）

我們可以看出這兩者的主要工作就是轉發數據，但是不同之處是，依靠的地址不同，這是一個根本區別！

路由器內有一份路由表，里面有它的尋址信息（就像是一張地圖），它收到網絡層的數據報后，會根據路由表和選路算法將數據報轉發到下一站（可能是路由器、交換機、目的主機）

交換機內有一張MAC表，里面存放著和它相連的所有設備的MAC地址，它會根據收到的數據幀的首部信息內的目的MAC地址在自己的表中查找，如果有就轉發，如果沒有就放棄

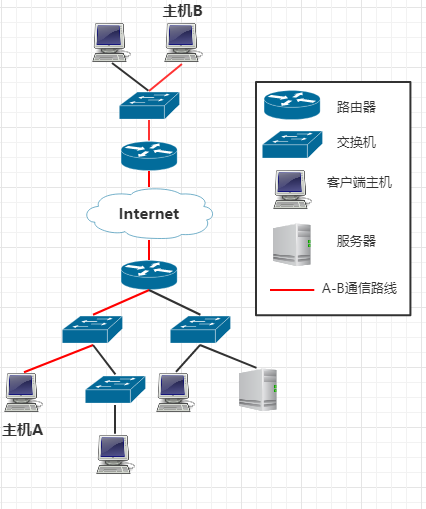

我們來看一個網絡拓撲圖例子：

通過拓撲圖我們應該知道：

每一個路由器與其之下連接的設備，其實構成一個局域網

交換機工作在路由器之下，就是也就是交換機工作在局域網內

交換機用于局域網內網的數據轉發

路由器用于連接局域網和外網

舉個例子：

我們每個人相當于主機，路由器相當于快遞員，宿管大爺相當于交換機，學校是一個局域網

快遞員根據學校地址（IP）把包裹送到學校，再根據公寓號（子網IP）把快遞交給這個公寓的宿管大爺，宿管大爺根據你的名字（MAC）交給你

它們兩個可不可以少一個？

交換機在局域網內工作，它根據 MAC 地址轉發數據，如果沒有了路由器在網絡層尋址，那么我們的數據就不能發送到其他網絡終端上去了

路由器內集成了交換機的功能，主機與路由器相連也可以實現數據轉發，但是不足之處是：

可擴展的接口不如交換機多

交換機通常由硬件加速轉發，路由器主要靠軟件尋址，速度慢

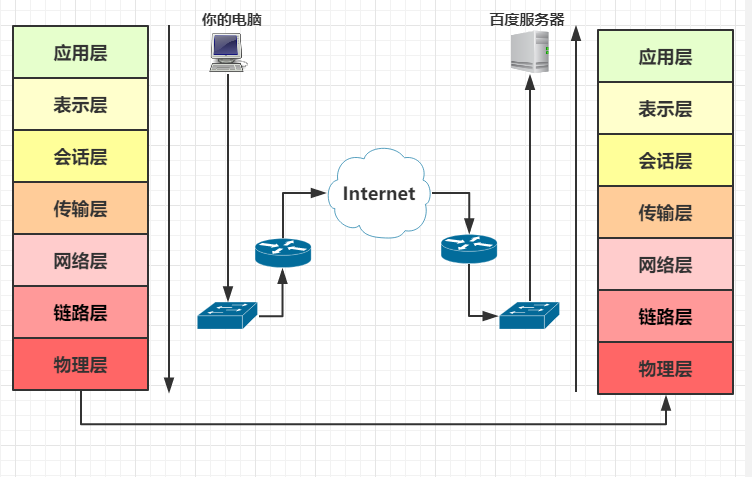

實際網絡數據轉發過程

通過一個實際網絡數據轉發的過程，我們可以更好的理解路由器與交換機的區別所在

假設你使用電腦訪問www.baidu.com

過程大致如下：

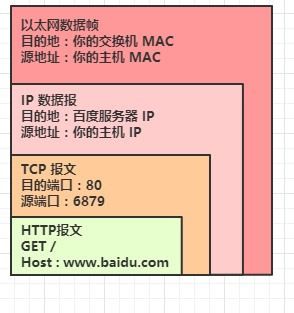

你的電腦先在應用層打包一個 HTTP報文，然后在傳輸層在打包成 TCP報文，然后再根據 DNS 查到的 IP 在網絡層打包成 IP數據報，然后在通過鏈路層打包成以太網數據幀，發送給你的交換機：

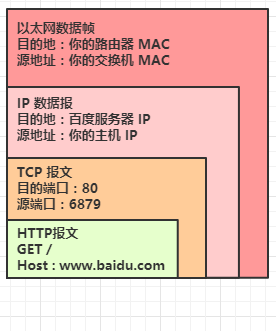

你的交換機收到后，重新包裝數據幀，再發送給你的路由器：

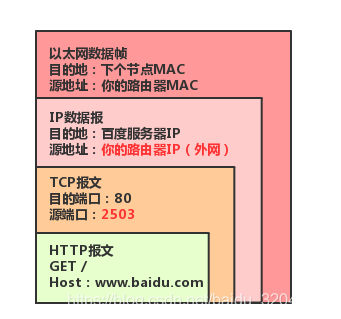

你的路由器利用 NAT(Network Address Translation)，將你的主機IP（局域網IP）轉換為外網IP，還會修改端口號，對外完全隱藏你的主機，再根據路由表選擇一條合適的路徑進行轉發：

在接下來的過程中，每個節點都只改變 MAC 地址，然后在網絡中一路向著目的地發送

關于NAT：

NAT是一種網絡隱蔽技術，它通過建立IP地址映射來隱藏內部的網絡

它的主要功能有：

提高內部網絡的安全性

共享網絡地址，減少地址消耗

NAT主要有三種實現方式：

靜態NAT（Basic NAT）：最基本的網絡轉換實現，只轉換IP地址，建立IP地址的一對一映射，不支持端口轉換

網絡地址端口轉換（NAPT）：這種方式支持端口的映射，并允許多臺主機共享一個公網IP地址

端口多路復用（Port address Translation,PAT)：是指改變外出數據包的源端口并進行端口轉換，即端口地址轉換.采用端口多路復用方式。
