交換機光模塊單模和多模的區別（詳解這6個基本不同處）

光模塊概述

光模塊（opcalmodule）由光電子器件、功能電路和光接口等組成，光電子器件包括發射和接收兩部分。發射部分是：輸入一定碼率的電信號經內部的驅動芯片處理后驅動半導體激光器（LD）或發光二極管（LED）發射出相應速率的調制光信號，其內部帶有光功率自動控制電路，使輸出的光信號功率保持穩定。接收部分是：一定碼率的光信號輸入模塊后由光探測二極管轉換為電信號。經前置放大器后輸出相應碼率的電信號。

簡單的說，光模塊的作用就是光電轉換，發送端把電信號轉換成光信號，通過光纖傳送后，接收端再把光信號轉換成電信號。

單模光模塊含義與應用

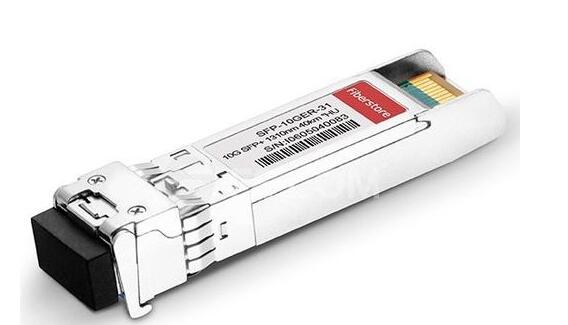

光模塊中的單模，實際上只指光纖種類。單模光模塊是與單模光纖一起使用的光模塊，采用LD或光譜線較窄的LED作為光源，可以傳輸極高帶寬的數據信號，因此傳輸距離很遠。在單模光模塊上的標識是”SM”，光纖為黃色，主要以1310nm和1550nm窗口附近的波長為主。

單模光模塊中單模的帶寬潛力使其成為高速和長距離數據傳輸的最佳選擇，多用于LR、ER/ZR等遠距離的傳輸，傳輸速率相對較高的線路中，如長途干線傳輸，城域網建設等。應用領域廣泛，包括電信、有線電視、鐵路、軍事、金融證券、海關、民航、海運、電力、水利及油田等各種寬帶數據網及要求高可靠性數據傳輸或組建IP數據傳輸專網的領域，是寬帶校園網、寬帶有線電視網及智能化寬帶小區光纖到樓、光纖到戶的最理想應用設備。

多模光模塊概述

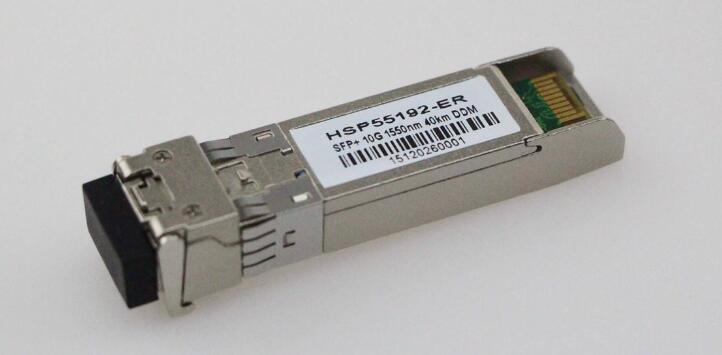

采用的光器件與多模光纖配合能夠獲得最佳傳輸特性的這種光模塊被稱為多模光模塊，它可以傳輸多種模式的光，外觀如下圖所示。多模光模塊由于模間色散較大而限制了傳輸數字信號的頻率，所以一般用于短距離傳輸。

光模塊中的單模和多模有什么區別

1、波長不同

一般多模光波長為850nm，單模光波長則主要以1310nm和1550nm為主。多模光模塊由于模間色散比較嚴重，只能用于短距離傳輸（SR）；而單模光模塊多用于LR、ER、ZR等遠距離傳輸。通常情況下，傳輸距離在2km以下的，稱為多模模塊；傳輸距離在2km以上的，稱為單模模塊。

2、應用范圍不同

多模光模塊多用于傳輸速率相對較低，傳輸距離相對較短的網絡中，如局域網等，這類網絡中通常具有節點多、接頭多、彎路多、連接器與耦合器的用量大以及單位光纖長度使用光源個數多等特點，使用多模光模塊可以有效的降低網絡成本；單模光模塊多用于傳輸距離長，傳輸速率相對較高的線路中，如長途干線傳輸，城域網建設等。

3、光纖類型不同

光模塊中的單模，實際上只指光纖種類。按照光模塊在光纖中的傳輸模式可分為單模光纖和多模光纖。

多模光纖簡稱MMF，纖徑一般為50/125μm或者62.5/125μm。

單模光纖簡稱SMF，纖徑為9/125μm。

4、成本不同

單模光模塊中使用的器件是多模光模塊的兩倍，所以單模光模塊的總體成本要遠遠高于多模光模塊。

5、光源不同

多模光模塊的光源是發光二極管或激光器，而單模光模塊的光源是LD或光譜線較窄的LED。

6、傳輸距離不同

單模光模塊常用于遠距離傳輸，傳輸距離可達150至200km。多模光模塊則用于短距離傳輸中，傳輸距離可達5km。

光模塊的單模和多模如何區分

除了上述它們的兩者區別可以區分外，也可以從廠家進行區分：

（一）廠家一

1、多模光模塊

型號：GLC-SX-MM

描述：SFP，1000Base-SX千兆光模塊，850納米，多模550米

2、單模光模塊

型號：GLC-LH-SM

描述：SFP，1000Base-LX千兆光模塊，1310納米，單模10km

（二）廠家二

1、多模光模塊

型號：
eSFP-850nm-1000Base-Sx/FC200 MM

描述：光收發一體模塊（eSFP，850nm，2.125Gb/s多速率，-9.5dBm~-2.5dBm，-17dBm，LC，多模，0.5km）

2、單模光模塊10km

型號：eSFP-1310nm-1000Base-Lx SM

描述：光收發一體模塊
-eSFP-1310nm-1.25Gb/s–9dBm–3dBm–20dBm-LC-單模-10km

光纖通信發展到今天，光模塊是非常關鍵的配件，也是網絡搭建不可缺少一部分，正因為光模塊的應用，讓數據可以傳輸的更運，也更安全。未來5G傳輸對光模塊需求更加大，同時，對光模塊要求更高。
