  • solidworks快捷鍵大全(solidworks有哪些快捷方式)


    一、 快捷鍵

    SOLIDWORKS共有三種快捷方式

    1. 物理快捷鍵:部分物理快捷鍵與微軟通用快鍵鍵一樣,不要更改。如:復制、粘貼等;

    必須掌握的物理快鍵鍵:

    1) “F5”切換選擇過濾器工具欄;

    2) “X ”過濾面

    3) “V”過濾頂點

    4) “E”過濾邊線

    5) “TAB”隱藏零件

    6) “shift+TAB”顯示零件

    7) “Ctrl+Shift+TAB”顯示所有隱藏的零部件實體

    8) “shift+C”折疊所有項目

    9) “R”瀏覽最近文檔

    10) “F”整屏顯示全圖,相當于雙擊鼠標中鍵

    11) “Enter”重復上一命令

    12) “Ctrl+Z”撤銷 微軟通用命令

    13) “Ctrl+Y”重做 微軟通用命令

    14) “Ctrl+B”重建模型

    2. “S”快捷鍵:為四種設計環境下:零件、裝配體、工程圖、草圖,的快捷方式工具欄;

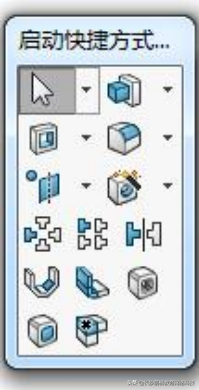

    1) 零件

    SOLIDWORKS快捷鍵、使快捷鍵

    2) 裝配體

    SOLIDWORKS快捷鍵、使快捷鍵

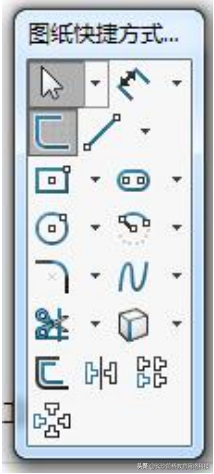

    3) 工程圖

    SOLIDWORKS快捷鍵、使快捷鍵

    4) 草圖

    SOLIDWORKS快捷鍵、使快捷鍵

    3. 鼠標筆勢:利用鼠標右鍵點擊、滑動實現快捷操作的方式。四種設計環境下:零件、裝配體、工程圖、草圖可以分別設置。

    1) 要求采用8筆鼠標筆勢,向下為確定鍵,右下為正視鍵;其余自定義。

    二、 特征:

    1) 草圖必須完全定義;

    2) 零件的形狀中心必須選擇在坐標原點;

    3) 掌握下面圖片所有屬性的含義。

    三、 零件:

    1) 軸的設計,要求采用旋轉實體的方式作。

    四、 材料:

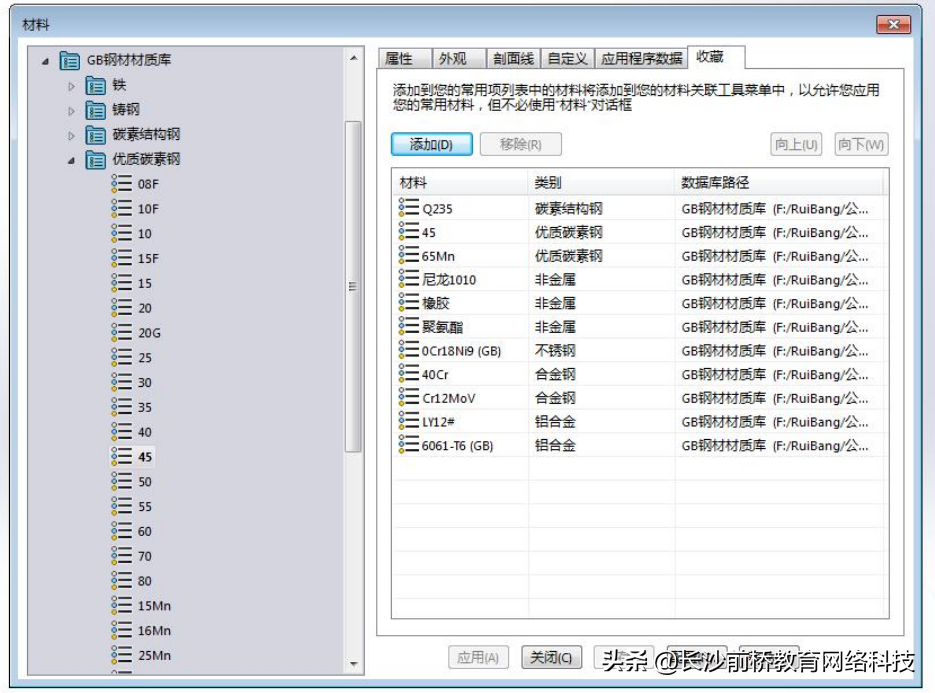

    1) 收藏常用材質:

    SOLIDWORKS快捷鍵、使快捷鍵

    你可以在這個界面“添加”從而收藏常用材質,從而在右鍵單擊材料時,方便選擇。

    五、 異形孔向導:

    1) 打孔時盡量使用“異形孔向導”,孔的位置在“異形孔向導”內部定義;裝配螺栓時,使用“陣列驅動的零部件陣列”

    2) 在“異形孔向導”內有一個‘螺紋線’選項,可以自動生成切割螺紋

    六、 工程圖:

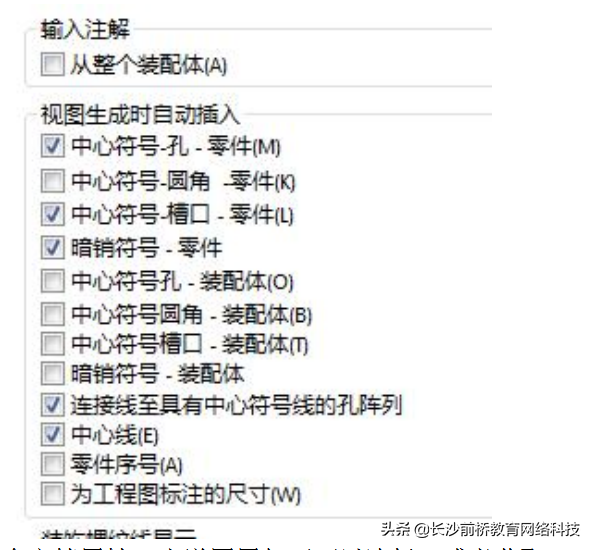

    1) 插入工程圖時,自動添加中心線和中心符號線

    SOLIDWORKS快捷鍵、使快捷鍵

    在文檔屬性,出詳圖屬相下可以選擇?;蛘攉@取PDM的最新版本,已經修改過。

    七、導出設置向導

    1、打開軟件設置好快捷鍵后,關閉軟件。

    2、點擊開始,進入如下界面

    3、點擊“所有程序”進入如下界面

    SOLIDWORKS快捷鍵、使快捷鍵

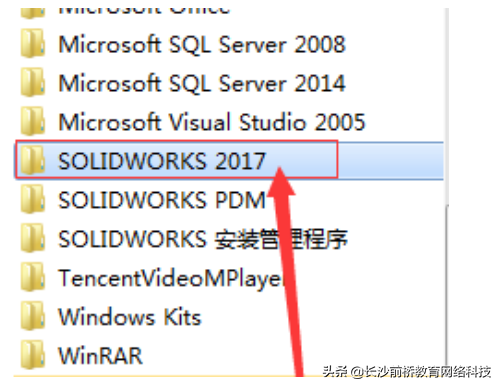

    4、點擊“solidworks2017”,(你安裝的什么版本點擊什么版本)進入如下界面

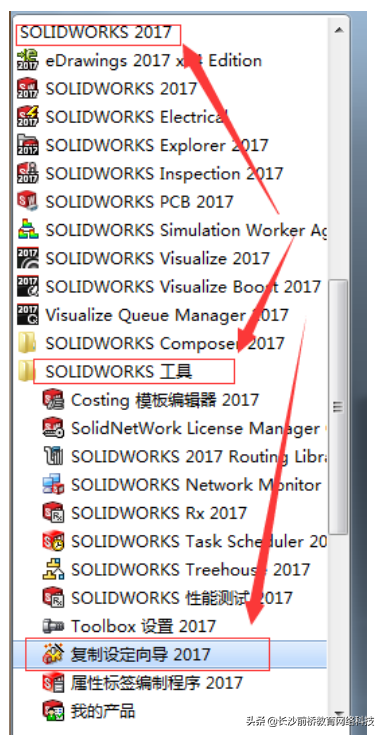

    5、點擊“solidworks工具”,進入如下界面

    SOLIDWORKS快捷鍵、使快捷鍵

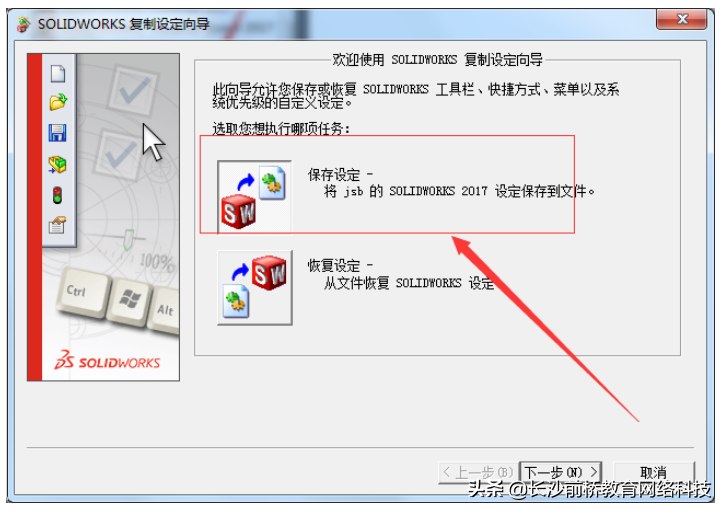

    6、點擊“復制設定向導2015”,進入如下界面。

    SOLIDWORKS快捷鍵、使快捷鍵

    7、點保存設定按鈕,下一步,選擇保存地址,確定。此時設置好的快捷鍵已經導出到指定的文件夾。

    8、同樣的步驟,在步驟3處點擊恢復設定按鈕。即可將保存后的快捷鍵輸入到軟件中,不用在頁面中進行設置。
