防火墻相關概念

此處先描述一些相關概念。

從邏輯上講。防火墻可以大體分為主機防火墻和網絡防火墻。

主機防火墻：針對于單個主機進行防護。

網絡防火墻：往往處于網絡入口或邊緣，針對于網絡入口進行防護，服務于防火墻背后的本地局域網。

網絡防火墻和主機防火墻并不沖突，可以理解為，網絡防火墻主外（集體）， 主機防火墻主內（個人）。

從物理上講，防火墻可以分為硬件防火墻和軟件防火墻。

硬件防火墻：在硬件級別實現部分防火墻功能，另一部分功能基于軟件實現，性能高，成本高。

軟件防火墻：應用軟件處理邏輯運行于通用硬件平臺之上的防火墻，性能低，成本低。

那么在此處，我們就來聊聊Linux的iptables

iptables其實不是真正的防火墻，我們可以把它理解成一個客戶端代理，用戶通過iptables這個代理，將用戶的安全設定執行到對應的”安全框架”中，這個”安全框架”才是真正的防火墻，這個框架的名字叫netfilter

netfilter才是防火墻真正的安全框架（framework），netfilter位于內核空間。

iptables其實是一個命令行工具，位于用戶空間，我們用這個工具操作真正的框架。

netfilter/iptables（下文中簡稱為iptables）組成Linux平臺下的包過濾防火墻，與大多數的Linux軟件一樣，這個包過濾防火墻是免費的，它可以代替昂貴的商業防火墻解決方案，完成封包過濾、封包重定向和網絡地址轉換（NAT）等功能。

Netfilter是Linux操作系統核心層內部的一個數據包處理模塊，它具有如下功能：

網絡地址轉換(Network Address Translate)

數據包內容修改

以及數據包過濾的防火墻功能

所以說，雖然我們使用service iptables start啟動iptables”服務”，但是其實準確的來說，iptables并沒有一個守護進程，所以并不能算是真正意義上的服務，而應該算是內核提供的功能。

iptables基礎

我們知道iptables是按照規則來辦事的，我們就來說說規則（rules），規則其實就是網絡管理員預定義的條件，規則一般的定義為”如果數據包頭符合這樣的條件，就這樣處理這個數據包”。規則存儲在內核空間的信息包過濾表中，這些規則分別指定了源地址、目的地址、傳輸協議（如TCP、UDP、ICMP）和服務類型（如HTTP、FTP和SMTP）等。當數據包與規則匹配時，iptables就根據規則所定義的方法來處理這些數據包，如放行（accept）、拒絕（reject）和丟棄（drop）等。配置防火墻的主要工作就是添加、修改和刪除這些規則。

這樣說可能并不容易理解，我們來換個容易理解的角度，從頭說起.

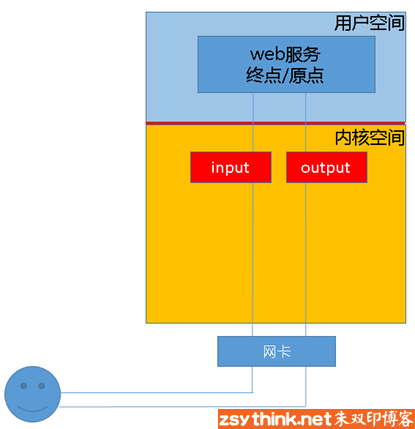

當客戶端訪問服務器的web服務時，客戶端發送報文到網卡，而tcp/ip協議棧是屬于內核的一部分，所以，客戶端的信息會通過內核的TCP協議傳輸到用戶空間中的web服務中，而此時，客戶端報文的目標終點為web服務所監聽的套接字（IP：Port）上，當web服務需要響應客戶端請求時，web服務發出的響應報文的目標終點則為客戶端，這個時候，web服務所監聽的IP與端口反而變成了原點，我們說過，netfilter才是真正的防火墻，它是內核的一部分，所以，如果我們想要防火墻能夠達到”防火”的目的，則需要在內核中設置關卡，所有進出的報文都要通過這些關卡，經過檢查后，符合放行條件的才能放行，符合阻攔條件的則需要被阻止，于是，就出現了input關卡和output關卡，而這些關卡在iptables中不被稱為”關卡”,而被稱為”鏈”。

其實我們上面描述的場景并不完善，因為客戶端發來的報文訪問的目標地址可能并不是本機，而是其他服務器，當本機的內核支持IP_FORWARD時，我們可以將報文轉發給其他服務器，所以，這個時候，我們就會提到iptables中的其他”關卡”，也就是其他”鏈”，他們就是 “路由前”、”轉發”、”路由后”，他們的英文名是PREROUTING、FORWARD、POSTROUTING

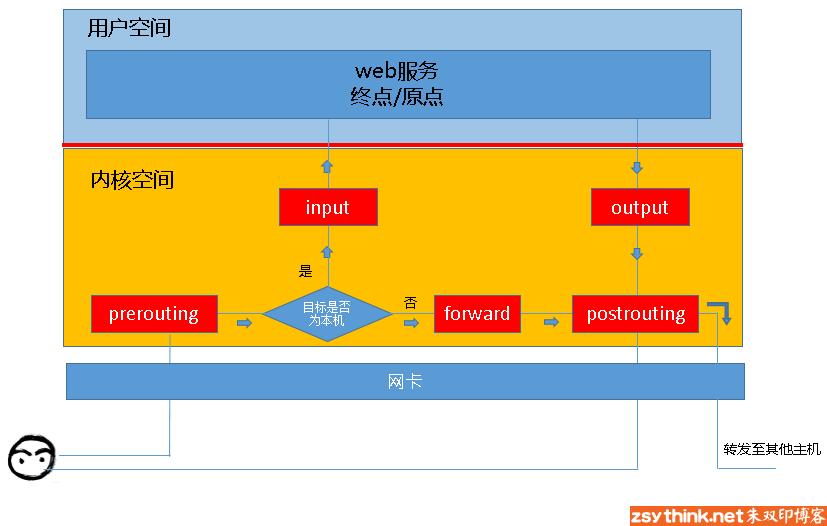

也就是說，當我們啟用了防火墻功能時，報文需要經過如下關卡，也就是說，根據實際情況的不同，報文經過”鏈”可能不同。如果報文需要轉發，那么報文則不會經過input鏈發往用戶空間，而是直接在內核空間中經過forward鏈和postrouting鏈轉發出去的。

所以，根據上圖，我們能夠想象出某些常用場景中，報文的流向：

到本機某進程的報文：PREROUTING –> INPUT

由本機轉發的報文：PREROUTING –> FORWARD –> POSTROUTING

由本機的某進程發出報文（通常為響應報文）：OUTPUT –> POSTROUTING

鏈的概念

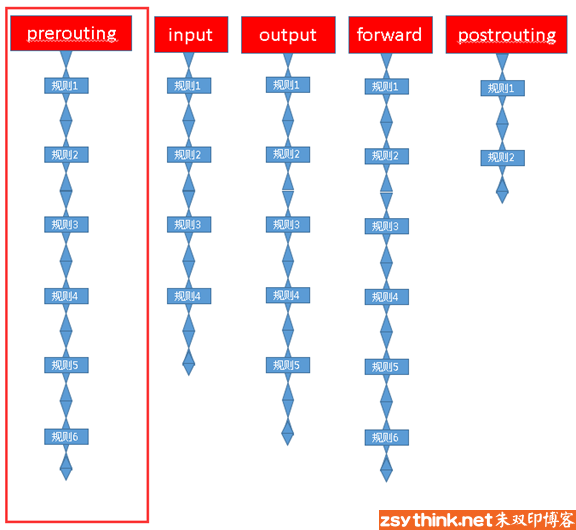

現在，我們想象一下，這些”關卡”在iptables中為什么被稱作”鏈”呢？我們知道，防火墻的作用就在于對經過的報文匹配”規則”，然后執行對應的”動作”,所以，當報文經過這些關卡的時候，則必須匹配這個關卡上的規則，但是，這個關卡上可能不止有一條規則，而是有很多條規則，當我們把這些規則串到一個鏈條上的時候，就形成了”鏈”,所以，我們把每一個”關卡”想象成如下圖中的模樣 ，這樣來說，把他們稱為”鏈”更為合適，每個經過這個”關卡”的報文，都要將這條”鏈”上的所有規則匹配一遍，如果有符合條件的規則，則執行規則對應的動作。

表的概念

我們再想想另外一個問題，我們對每個”鏈”上都放置了一串規則，但是這些規則有些很相似，比如，A類規則都是對IP或者端口的過濾，B類規則是修改報文，那么這個時候，我們是不是能把實現相同功能的規則放在一起呢，必須能的。

我們把具有相同功能的規則的集合叫做”表”，所以說，不同功能的規則，我們可以放置在不同的表中進行管理，而iptables已經為我們定義了4種表，每種表對應了不同的功能，而我們定義的規則也都逃脫不了這4種功能的范圍，所以，學習iptables之前，我們必須先搞明白每種表 的作用。

iptables為我們提供了如下規則的分類，或者說，iptables為我們提供了如下”表”

filter表：負責過濾功能，防火墻；內核模塊：iptables_filter

nat表：network address translation，網絡地址轉換功能；內核模塊：iptable_nat

mangle表：拆解報文，做出修改，并重新封裝 的功能；iptable_mangle

raw表：關閉nat表上啟用的連接追蹤機制；iptable_raw

也就是說，我們自定義的所有規則，都是這四種分類中的規則，或者說，所有規則都存在于這4張”表”中。

表鏈關系

但是我們需要注意的是，某些”鏈”中注定不會包含”某類規則”，就像某些”關卡”天生就不具備某些功能一樣，比如，A”關卡”只負責打擊陸地敵人，沒有防空能力，B”關卡”只負責打擊空中敵人，沒有防御步兵的能力，C”關卡”可能比較NB，既能防空，也能防御陸地敵人，D”關卡”最屌，海陸空都能防。

那讓我們來看看，每個”關卡”都有哪些能力，或者說，讓我們看看每個”鏈”上的規則都存在于哪些”表”中。

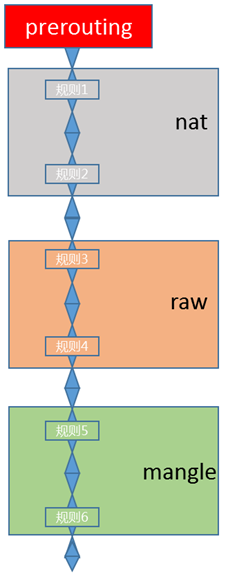

我們還是以圖為例，先看看prerouting”鏈”上的規則都存在于哪些表中。

注意：下圖只用于說明prerouting鏈上的規則存在于哪些表中，并沒有描述表的順序。

這幅圖是什么意思呢？它的意思是說，prerouting”鏈”只擁有nat表、raw表和mangle表所對應的功能，所以，prerouting中的規則只能存放于nat表、raw表和mangle表中。

那么，根據上述思路，我們來總結一下，每個”關卡”都擁有什么功能，

或者說，每個”鏈”中的規則都存在于哪些”表”中。

PREROUTING 的規則可以存在于：raw表，mangle表，nat表。

INPUT 的規則可以存在于：mangle表，filter表，（centos7中還有nat表，centos6中沒有）。

FORWARD 的規則可以存在于：mangle表，filter表。

OUTPUT 的規則可以存在于：raw表mangle表，nat表，filter表。

POSTROUTING 的規則可以存在于：mangle表，nat表。

但是，我們在實際的使用過程中，往往是通過”表”作為操作入口，對規則進行定義的，之所以按照上述過程介紹iptables，是因為從”關卡”的角度更容易從入門的角度理解，但是為了以便在實際使用的時候，更加順暢的理解它們，此處我們還要將各”表”與”鏈”的關系羅列出來，

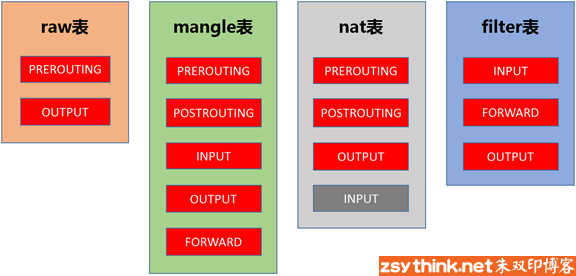

表（功能）<–> 鏈（鉤子）：

raw 表中的規則可以被哪些鏈使用：PREROUTING，OUTPUT

mangle 表中的規則可以被哪些鏈使用：PREROUTING，INPUT，FORWARD，OUTPUT，POSTROUTING

nat 表中的規則可以被哪些鏈使用：PREROUTING，OUTPUT，POSTROUTING（centos7中還有INPUT，centos6中沒有）

filter 表中的規則可以被哪些鏈使用：INPUT，FORWARD，OUTPUT

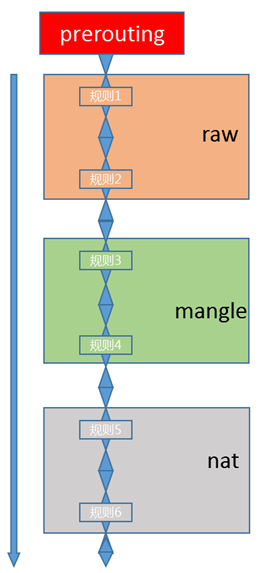

其實我們還需要注意一點，因為數據包經過一個”鏈”的時候，會將當前鏈的所有規則都匹配一遍，但是匹配時總歸要有順序，我們應該一條一條的去匹配，而且我們說過，相同功能類型的規則會匯聚在一張”表”中，那么，哪些”表”中的規則會放在”鏈”的最前面執行呢，這時候就需要有一個優先級的問題，我們還拿prerouting”鏈”做圖示。

prerouting鏈中的規則存放于三張表中，而這三張表中的規則執行的優先級如下：

raw –> mangle –> nat

但是我們知道，iptables為我們定義了4張”表”,當他們處于同一條”鏈”時，執行的優先級如下。

優先級次序（由高而低）：

raw –> mangle –> nat –> filter

但是我們前面說過，某些鏈天生就不能使用某些表中的規則，所以，4張表中的規則處于同一條鏈的目前只有output鏈，它就是傳說中海陸空都能防守的關卡。

為了更方便的管理，我們還可以在某個表里面創建自定義鏈，將針對某個應用程序所設置的規則放置在這個自定義鏈中，但是自定義鏈接不能直接使用，只能被某個默認的鏈當做動作去調用才能起作用，我們可以這樣想象，自定義鏈就是一段比較”短”的鏈子，這條”短”鏈子上的規則都是針對某個應用程序制定的，但是這條短的鏈子并不能直接使用，而是需要”焊接”在iptables默認定義鏈子上，才能被IPtables使用，這就是為什么默認定義的”鏈”需要把”自定義鏈”當做”動作”去引用的原因。這是后話，后面再聊，在實際使用時我們即可更加的明白。

數據經過防火墻的流程

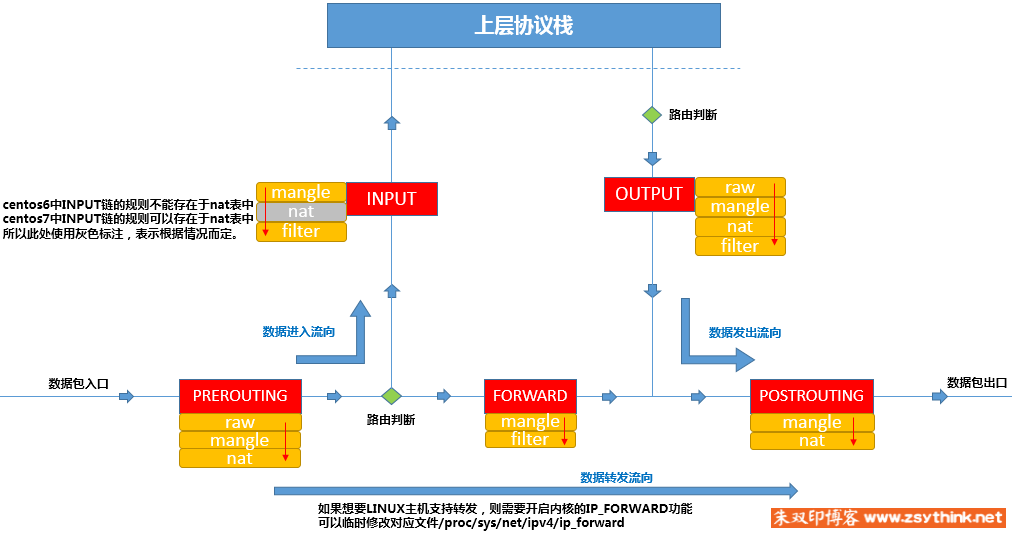

結合上述所有的描述，我們可以將數據包通過防火墻的流程總結為下圖：

我們在寫Iptables規則的時候，要時刻牢記這張路由次序圖，靈活配置規則。

我們將經常用到的對應關系重新寫在此處，方便對應圖例查看。

鏈的規則存放于哪些表中（從鏈到表的對應關系）：

PREROUTING 的規則可以存在于：raw表，mangle表，nat表。

INPUT 的規則可以存在于：mangle表，filter表，（centos7中還有nat表，centos6中沒有）。

FORWARD 的規則可以存在于：mangle表，filter表。

OUTPUT 的規則可以存在于：raw表mangle表，nat表，filter表。

POSTROUTING 的規則可以存在于：mangle表，nat表。

表中的規則可以被哪些鏈使用（從表到鏈的對應關系）：

raw 表中的規則可以被哪些鏈使用：PREROUTING，OUTPUT

mangle 表中的規則可以被哪些鏈使用：PREROUTING，INPUT，FORWARD，OUTPUT，POSTROUTING

nat 表中的規則可以被哪些鏈使用：PREROUTING，OUTPUT，POSTROUTING（centos7中還有INPUT，centos6中沒有）

filter 表中的規則可以被哪些鏈使用：INPUT，FORWARD，OUTPUT

下圖中nat表在centos7中的情況就不再標明。

規則的概念

說了一圈又說回來了，在上述描述中我們一直在提規則，可是沒有細說，現在說說它。

先說說規則的概念，然后再通俗的解釋它。

規則：根據指定的匹配條件來嘗試匹配每個流經此處的報文，一旦匹配成功，則由規則后面指定的處理動作進行處理；

那么我們來通俗的解釋一下什么是iptables的規則，之前打過一個比方，每條”鏈”都是一個”關卡”，每個通過這個”關卡”的報文都要匹配這個關卡上的規則，如果匹配，則對報文進行對應的處理，比如說，你我二人此刻就好像兩個”報文”，你我二人此刻都要入關，可是城主有命，只有器宇軒昂的人才能入關，不符合此條件的人不能入關，于是守關將士按照城主制定的”規則”，開始打量你我二人，最終，你順利入關了，而我已被拒之門外，因為你符合”器宇軒昂”的標準，所以把你”放行”了，而我不符合標準，所以沒有被放行，其實，”器宇軒昂”就是一種”匹配條件”，”放行”就是一種”動作”，”匹配條件”與”動作”組成了規則。

了解了規則的概念，那我們來聊聊規則的組成部分,此處只是大概的將規則的結構列出，后面的文章中會單獨對規則進行總結。

規則由匹配條件和處理動作組成。

匹配條件

匹配條件分為基本匹配條件與擴展匹配條件

基本匹配條件：

源地址Source IP，目標地址 Destination IP

上述內容都可以作為基本匹配條件。

擴展匹配條件：

除了上述的條件可以用于匹配，還有很多其他的條件可以用于匹配，這些條件泛稱為擴展條件，這些擴展條件其實也是netfilter中的一部分，只是以模塊的形式存在，如果想要使用這些條件，則需要依賴對應的擴展模塊。

源端口Source Port, 目標端口Destination Port

上述內容都可以作為擴展匹配條件

處理動作

處理動作在iptables中被稱為target（這樣說并不準確，我們暫且這樣稱呼），動作也可以分為基本動作和擴展動作。

此處列出一些常用的動作，之后的文章會對它們進行詳細的示例與總結：

ACCEPT：允許數據包通過。

DROP：直接丟棄數據包，不給任何回應信息，這時候客戶端會感覺自己的請求泥牛入海了，過了超時時間才會有反應。

REJECT：拒絕數據包通過，必要時會給數據發送端一個響應的信息，客戶端剛請求就會收到拒絕的信息。

SNAT：源地址轉換，解決內網用戶用同一個公網地址上網的問題。

MASQUERADE：是SNAT的一種特殊形式，適用于動態的、臨時會變的ip上。

DNAT：目標地址轉換。

REDIRECT：在本機做端口映射。

LOG：在/var/log/messages文件中記錄日志信息，然后將數據包傳遞給下一條規則，也就是說除了記錄以外不對數據包做任何其他操作，仍然讓下一條規則去匹配。

小結

iptables的實際操作我們會另外總結為其他文章，iptables系列文章列表直達鏈接如下：

iptables零基礎快速入門系列

好了，iptables的概念暫時總結到這里，懂得概念之后，再結合實際的命令去練習，搞定iptables絕對妥妥的。
