首先申明：本教程并不是針對初學者的，因此絕對不會講什么Quartus II的安裝，或者USB Blaster的安裝，這部分您如果真的想鞏固下，可以看“用戶手冊”中的pdf。

1. USB驅動與連接說明

萬事俱備，只欠東風。在正式開始測試板卡之前，必須先安裝好USB的驅動程序，即Cypress 68013的驅動程序，否則無法正常識別板卡。

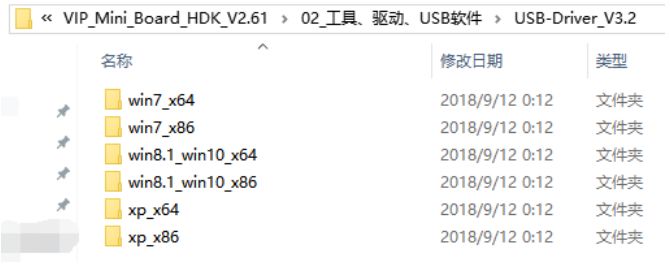

這里先簡要介紹一下VIP Mini開發板的USB驅動程序，驅動程序在“../02_工具、驅動、USB軟件/USB-Driver_V3.2”目錄下，如下所示：

（1） xp_64：對應64位XP操作系統

（2） xp_86：對應32位XP操作系統

（3） win7_64：對應64位Win7操作系統

（4） win7_86：對應32為Win7操作系統

（5） Vista、Win8：分別使用win7對應位寬的操作系統

（6） Liunx：暫時未涉及……

（7） X86，WIN2000早已淘汰，無心戀景……

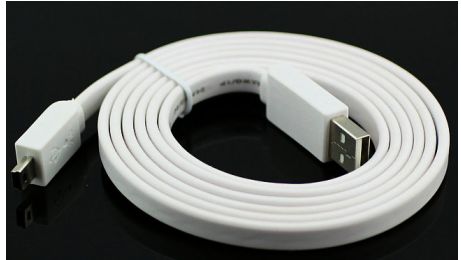

VIP Mini開發板集成USB-Mini接口（不要與USB_Micro接口混淆），因此配套使用USB-A到USB-Mini的延長線，實現PC與板卡的供電（帶整版+RGBLCD已經足夠，如果你實在要搞事情需要大電流，那通過DC500額外5V供電吧）+USB2.0通信，如下圖所示：

2. USB驅動安裝流程

2.1. 圖解Win7下USB驅動安裝流程

在不同的操作系統中，板卡的驅動程序安裝大致一致，因此這里以Win7為例，進行USB驅動程序安裝的講解。首先使用USB-Mini延長線，連接板卡與PC，開始安裝板卡驅動程序，詳細流程如下所示：

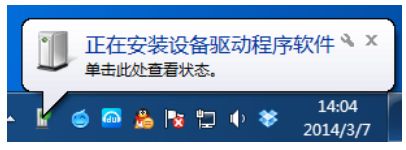

（1） 首先無論是XP，還是Win7操作系統，都會預先檢測設備，以自動識別。如下圖所示：

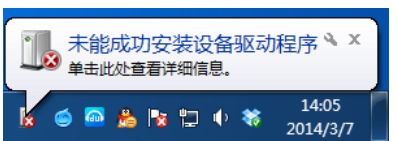

（2） 但崩潰的是目前板卡驅動Windows沒能自帶，待“安裝失敗”，開始手動安裝，如下圖所示：

（3） 打開我的電腦→管理→設備管理器→設備管理器，能看到一個位置設備，如下圖所示：

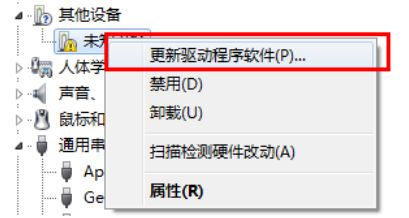

（4） 右鍵單擊，選擇更新驅動程序（P），如下圖所示：

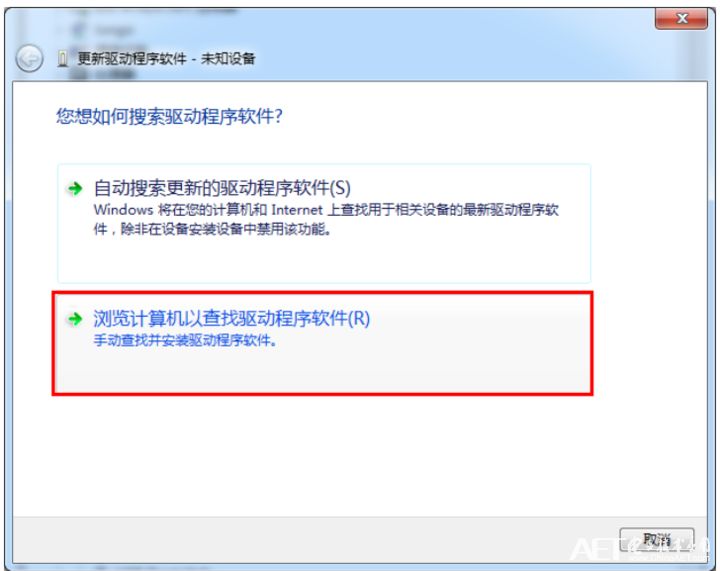

（5） 在新跳出的對話框中，選擇“瀏覽計算機以查找驅動程序”，如下圖所示：

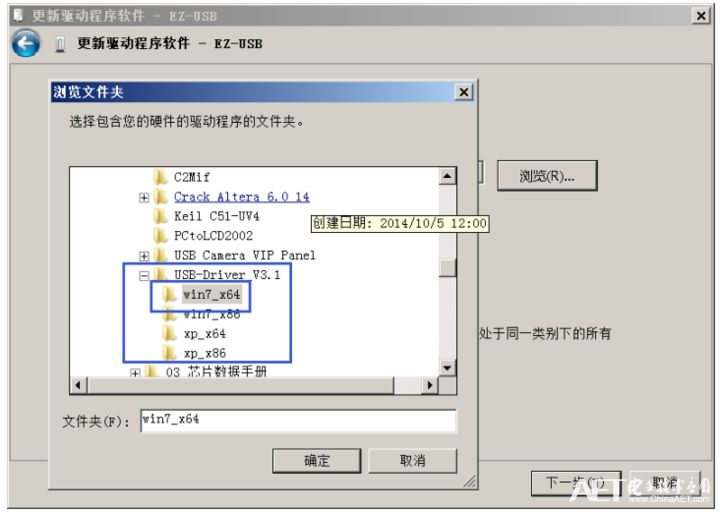

（6） 根據當前操作系統及位寬，選擇對應的驅動程序，以下以Win7 64位為例，如下圖所示，選擇win7_64文件夾：

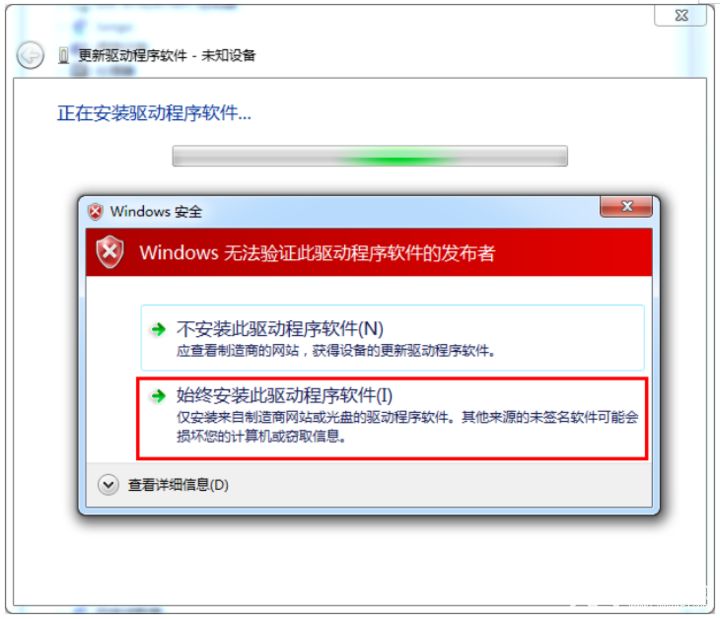

（7） 關于安全驗證，XP系統完全不會有影響；但Win7/Win8會有安全驗證，這里選擇“始終安裝驅動程序軟件”，如下圖所示：

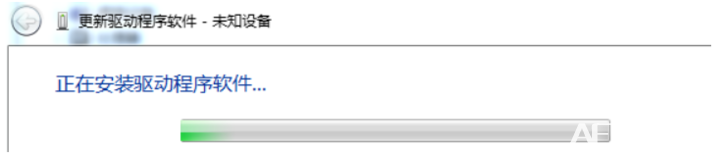

（8） 正在安裝驅動程序軟件…

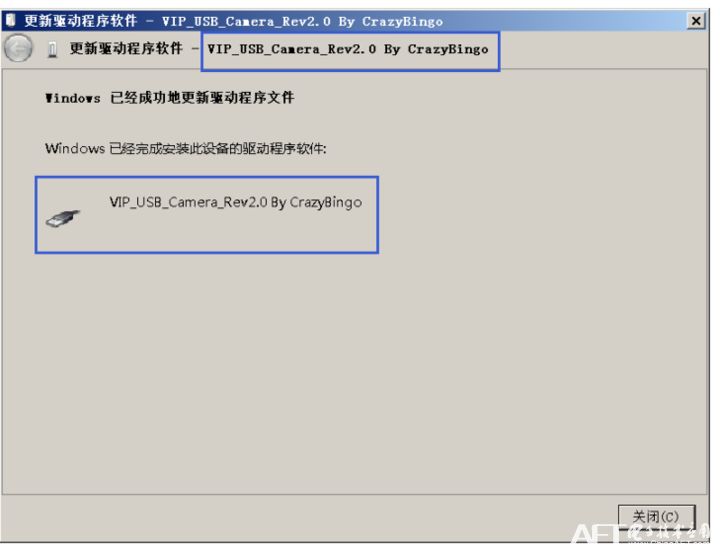

（9） Windows已經成功地更新驅動程序文件，如下圖所示：

（10） 再具體分析下，USB驅動安裝驗證

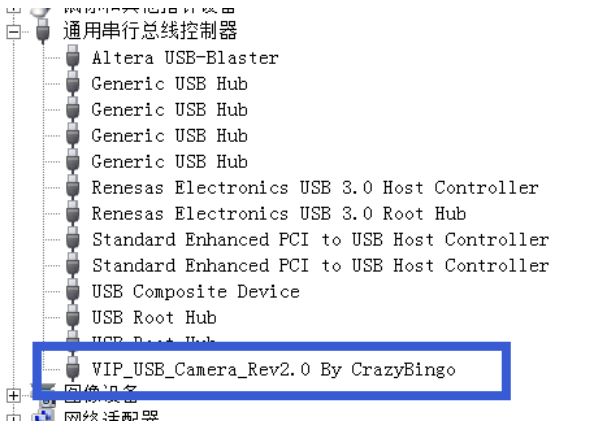

在安裝完VIP Mini開發板的USB驅動后，如果驅動更新成功，則在設備管理器→通用串行總線控制器中能看到如下設備：VIP_Board Mini USB Driver Rev1.0.0，即證明驅動已安裝成功，萬事俱備拉?。?！O(∩_∩)O哈哈~

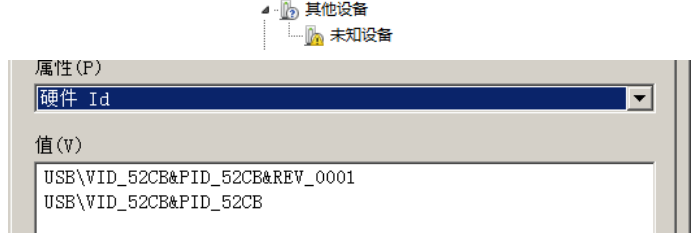

此時右鍵單擊VIP_USB_Camera_Rev2.0 By CrazyBingo，在詳細信息中可以看到設備的PIC&VID為52CB，版本為0001。板卡自定義VID&PID，主要是為了與其他設別區分，減少設備沖突的可能性（當然僅限于玩玩）。

追根問底，尋找驅動安裝的根源，可以在C:WindowsSystem32drivers目錄下找到CYUSB.sys，如下圖所示，解析完畢……

2.2. 關于Win8/10哈希值不在文件中的安裝錯誤解決方案

有朋友在Win8/10-64系統下安裝VIP Mini開發板驅動出現了如下問題：

由于Win8強制要求驅動程序簽名，而Cypress的驅動未經過簽名，因此驅動安裝不成功。出現這種情況的，網上有很多解決方案，這里例舉網友晴天/zt小豬在Win8-64位操作系統上測試驗證的解決方案，如下：

1. 按快捷鍵win+R 打開運行命令

2. （請先看完后面的再操作?。。┻\行輸入 shutdown.exe /r /o /f /t 00

3. 點擊確定

4. 系統將重啟

5. 重啟后點擊疑難解答

6. 選擇高級選項

7. 選擇windows開機設置

8. 點擊重啟

9. 選擇高級選項

10.選擇“禁用強制驅動程序”（F7鍵）

11. 然后裝驅動就可以了

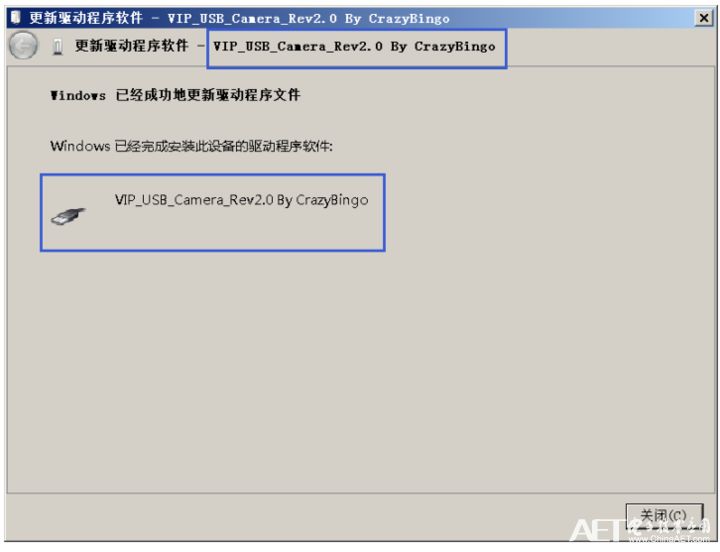

完成以上操作后，再次安裝USB驅動程序，成功的界面如下所示：

申明：Win10的處理方式跟上頭還不太一樣，當時寫教程等時候只有WIN8， WIN10還沒有出來，如果你是WIN10，想要禁用驅動程序強制簽名，可以參考一下百度經驗：
