labview優秀界面設計教程（labview編程詳解）

LabVIEW中有自帶的進度條、刻度條和滑動桿顯示控件，但自帶控件顏值不夠高，今天講述如何基于自帶控件制作高顏值的進度條/刻度條/滑動桿。

先看想要達到的進度條效果如下圖所示，即制作小蝸牛形狀的進度條/刻度條。

小蝸牛形狀的進度條/刻度條

通過編制一個測試VI，演示其動態效果如下圖所示。

小蝸牛形狀的進度條/刻度條動態效果

接下來將按照操作步驟手把手教大家如何制作有趣的進度條/刻度條。

1）準備小蝸牛的圖片素材，并對圖片進行處理（要求圖片背景透明，調整為適當大小，如60 pixel * 60 pixel）

60 pixel 的透明背景的小蝸牛圖片

注：可以通過摳圖軟件制作透明背景的圖片，再通過WIN10系統自帶的“照片”應用程序對圖片大小進行調整。

2）在LabVIEW中新建一個自定義控件

新建自定義控件

3）在自定義控件面板上放置一個LabVIEW自帶的水平進度條控件

放置水平進度條控件

4）隱藏進度條控件的標簽，并將控件面板切換至自定義模式

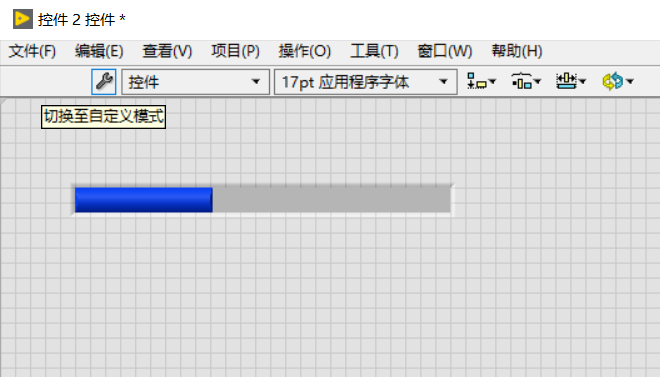

切換至自定義模式

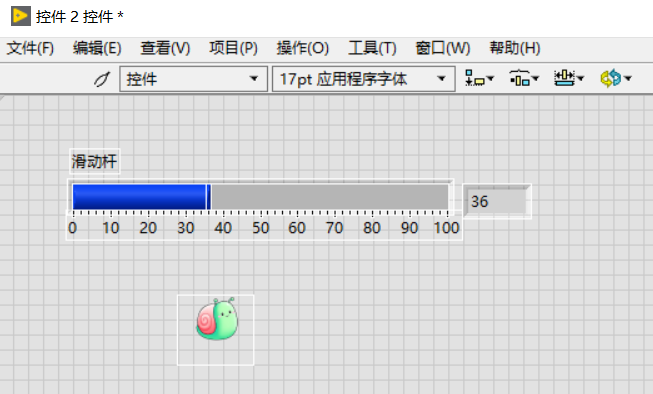

5）將第1）步驟準備好的小蝸牛圖片素材托放至面板的任意位置

拖放小蝸牛圖片素材至面板中

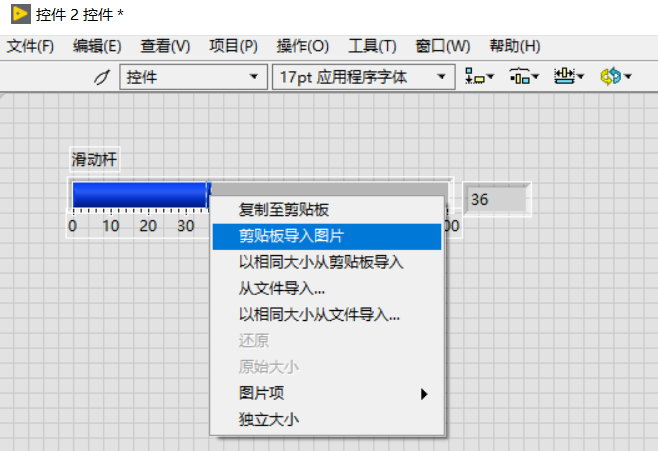

6）選中小蝸牛圖片后按“Ctrl+X”鍵，將圖片存放至剪切板中，再右鍵單擊滑動桿的拖動片，在快捷菜單中選擇“剪切板導入圖片”

剪切板導入圖片

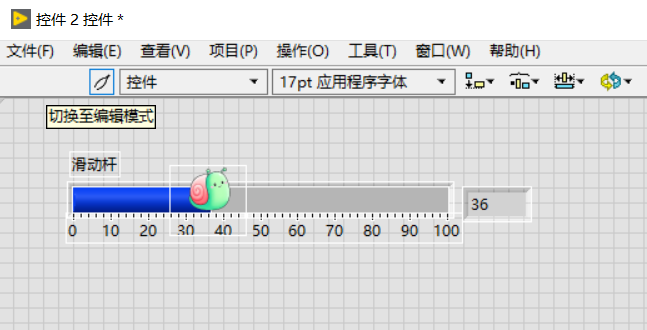

7）導入小蝸牛圖片后的效果如下圖所示，再點擊“切換至編輯模式”

點擊“切換至編輯模式”

8）調整控件，顯示控件的“數字顯示”和“標尺”，并調整進度顯示顏色為綠色

進度條顯示外觀調整

9）保存自定義控件，再創建一個新的VI，添加新創建的自定義控件至VI中，即可使用如此可愛高顏值的進度條控件了。

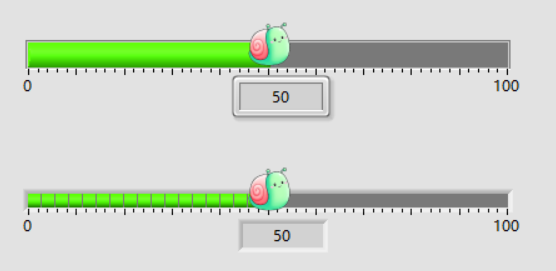

在VI中使用新創建的自定義進度條控件

如下所示為錄制的演示效果視頻。

按照如上所示步驟進行操作，即可制作出好看又可愛的進度條哦！
