    cad平均分段怎么調大小（cad平均分段命令）

    長城號SEO專員 ? ? 投稿

    該怎么利用CAd編輯工具完成等分圓弧和線段的操作呢？接下來就與大家分享一下有關CAD等分線段的具體方法，希望對大家能有所幫助。

    方法/步驟

    1. 1
    2. 對此，我們通過百度搜索下載任意一款CAD編輯工具程序并安裝運行，從打開的程序主界面中，利用“三點弧”繪制一個圓弧。
    如何針對CAD線段進行等分段操作
    1. 步驟閱讀
    2. 2
    3. 當我們也可以直接在命令行輸入“DIV“命令，從顯示的命令列表中，找到”Divided“（分割）命令，點擊以運行此命令。
    如何針對CAD線段進行等分段操作
    1. 步驟閱讀
    2. 3
    3. 然后選中所繪制的圓弧后， 點擊“繪圖”菜單項中的“點”-“分割”項打開。如圖所示進行操作：
    如何針對CAD線段進行等分段操作
    1. 步驟閱讀
    2. 4
    3. 接下來根據命令行的提示，依次選擇相應的圓弧后，再輸入等分的段數，按回車進行確認即可完成圓弧的等分操作。
    如何針對CAD線段進行等分段操作
    1. 步驟閱讀
    2. 5
    3. 雖然通過以上操作，完成了圓弧的等分操作，但是等分點卻是無法直觀顯示的，對此我們還需要對等分點的樣式進行設置。根據圖示進行操作。
    如何針對CAD線段進行等分段操作
    1. 步驟閱讀
    2. 6

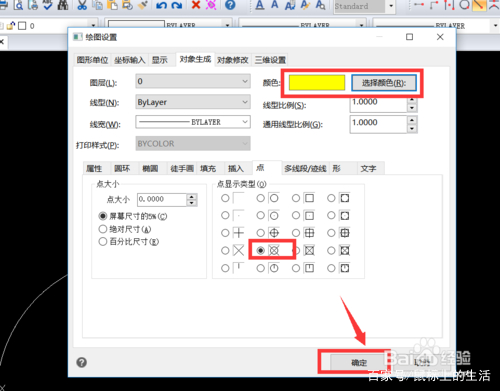

    3. 當打開如圖所示的”繪圖設置“界面后，切換到”對象生成“選項卡，在此可以設置點的顏色及其它樣式，如圖所示，設置完成后，點擊”確定“按鈕。
    如何針對CAD線段進行等分段操作
    1. 步驟閱讀
    2. 7
    3. 最后一步，就可以查看修改點的樣式后的等分圓弧的效果了。對于路段的等分方法，其操作過程與以上操作類似。最終效果如圖所示：
    如何針對CAD線段進行等分段操作
    1. 步驟閱讀
    2. END
