最近有很多同學找我問這么一個問題，就是打開CAD文件后發現圖紙顯示不全，比如標注、文字或部分圖形不顯示。有兩種常見的原因會導致這個問題，下面我們詳細來了解下怎么解決這個問題。
原因一：圖層被隱藏
在任何行業的工程圖中，都會規范的使用圖層來表達圖紙（圖層的標準使用）。如果文件中圖形所在的圖層被關掉，那么就會導致這些圖形在CAD中不會顯示，所以我們只需要在圖層工具條中查看是否有圖層被隱藏，如有隱藏，打開圖層即可顯示圖形。
打開圖層方法：如下圖，點擊燈泡即可解決!
原因二：缺少插件
在CAD中利用插件繪圖是非常常見的，比如在建筑里會使用天正繪圖。而因為天正T5以上版本使用了自定義對象，CAD本身是無法辨識天正對象的，而為了減少圖形文件大小，天正對象沒有替代圖形供顯示，因此這時無法閱讀包含天正對象的圖檔。
解決這個問題有兩種方式，任選其一：

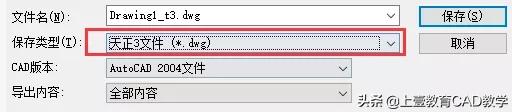

1、找已安裝天正的人打開此文件，輸入TX或LCJB命令保存為T3格式，T3格式已經能夠為純CAD軟件打開識別了。
2、自行安裝天正插件，便能直接打開文件正常顯示圖紙內容。安裝天正需要注意版本的匹配，如下圖
天正插件的下載，請關注我–私信回復 CAD天正插件即可！??！
