又到了中望CAD制圖高手速成專欄時間！制圖高手的養成，離不開扎實的基礎，每月7日，中望教育雷打不動與大家分享CAD制圖小技巧，助力與CAD打交道的你成為制圖高手！今天我們分享的是中望CAD制圖中標注樣式和文字樣式的基本操作技巧。

標注樣式可以通過以下方式打開：

功能區：工具-樣式管理器-標注樣式

菜單項：標注-標注樣式

快捷鍵：DIMSTYLE

01 開啟“標注樣式管理器”對話框

在命令行輸入DIMSTYLE后按回車（Enter）鍵，將開啟“標注樣式管理器”對話框，用戶可在對話框中對標注的樣式進行新建、修改等設置。

按照自己的繪圖要求，可以選擇“新建”或“修改”。

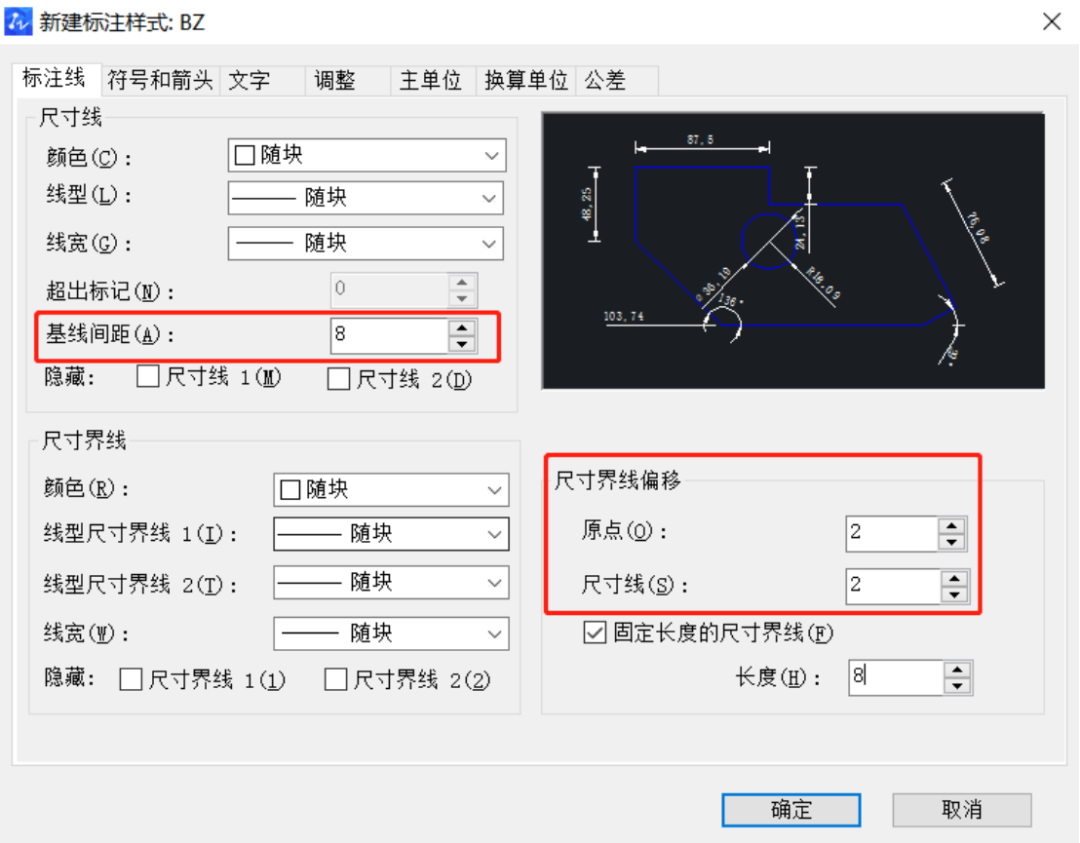

02 “標注線”中“基線間距”和“尺寸界線偏移”

其中，“標注線”中“基線間距”和“尺寸界線偏移”可以按照《GBT 50001-2017 房屋建筑制圖統一標準 》相關規定的數值去設定。圖樣上的尺寸應包含尺寸界線、尺寸起止符號和尺寸數字。

尺寸線用細實線繪制，其間距宜為7~10mm，并應保持一致。尺寸起止符號應用中粗斜短線繪制，應與尺寸界線成順時針45°角，長度宜為2mm~3mm。

尺寸數字一般應依據其方向注寫在靠近尺寸線的上方中部。如沒有足夠的注寫位置，最外邊的尺寸數字可注寫在尺寸界線的外側，中間相鄰的尺寸數字可上下錯開注寫,引出線端部用圓點表示標注尺寸的位置。

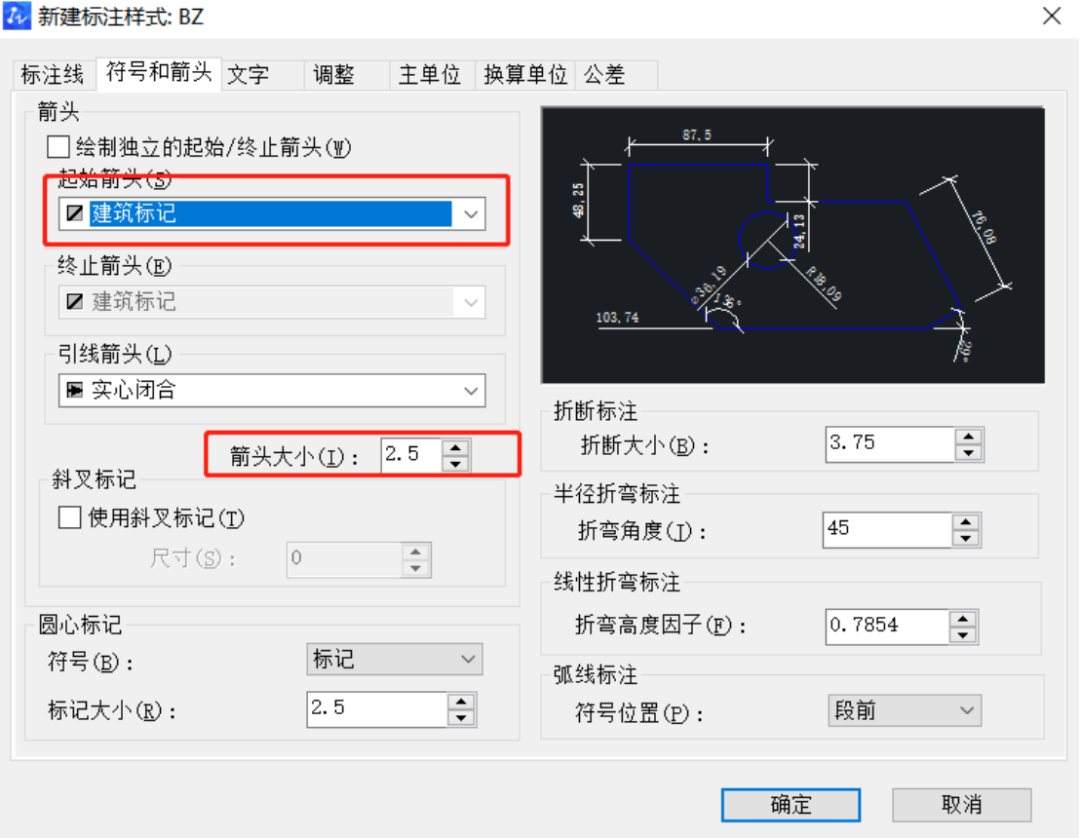

03 “符號和箭頭”設置

“符號和箭頭”中，建筑專業可在“起始箭頭”中選擇“建筑標記”，箭頭大小宜為2-3。

03 文字設置

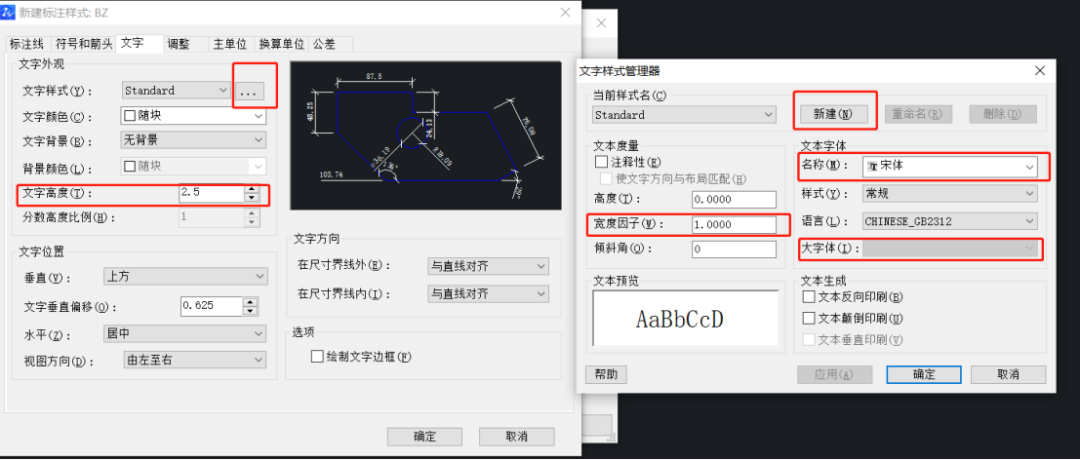

文字的樣式，可以在標注樣式管理器中點擊“文字”設置欄，也可在格式-文字樣式中設置?！拔淖謽邮健焙竺嫒齻€小點，可新建漢字、非漢字、鋼筋字體等內容。

CAD制圖漢字字體中，文本宜使用“仿宋”字體，語言為“CHINESE_GB2312”，寬度因子取值0.7-0.8；

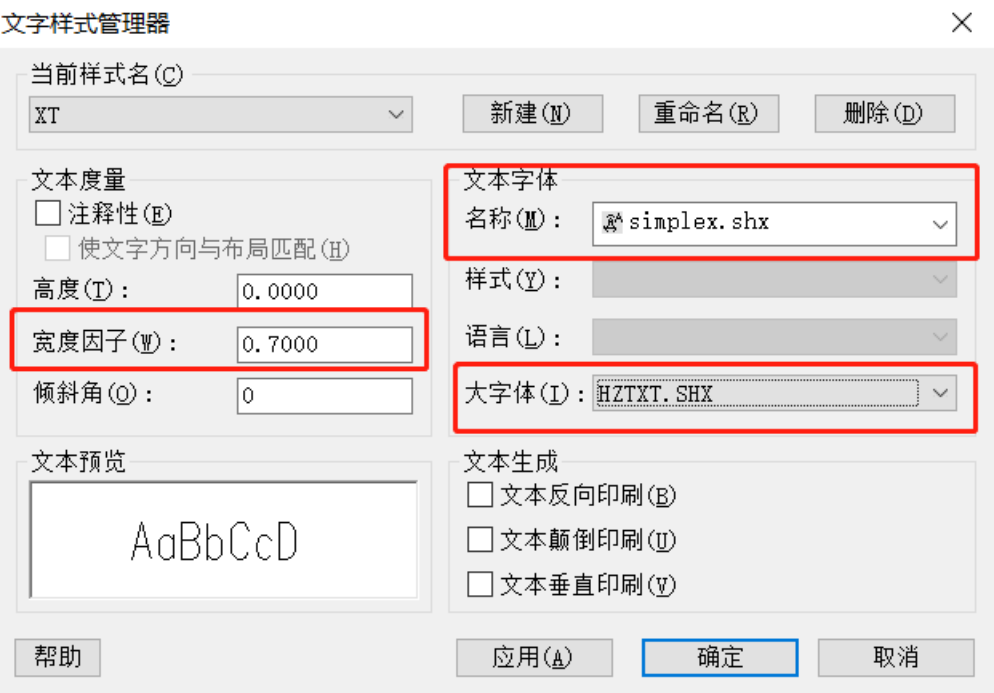

非漢字及鋼筋字體的文本字體宜采用“SIMPLEX.SHX”和“TSSDENG.SHX”；
大字體宜采用“HZTXT.SHX”。

ps：鋼筋字體可百度下載TSSDENG，導入CAD安裝文件字體庫fonts文件夾中，采用單行文字注寫。

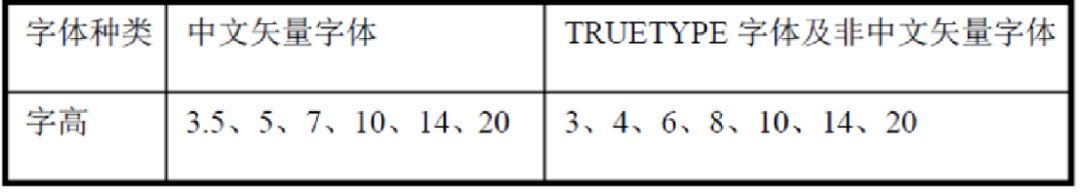

按照規范要求設置文字常用字體大小。

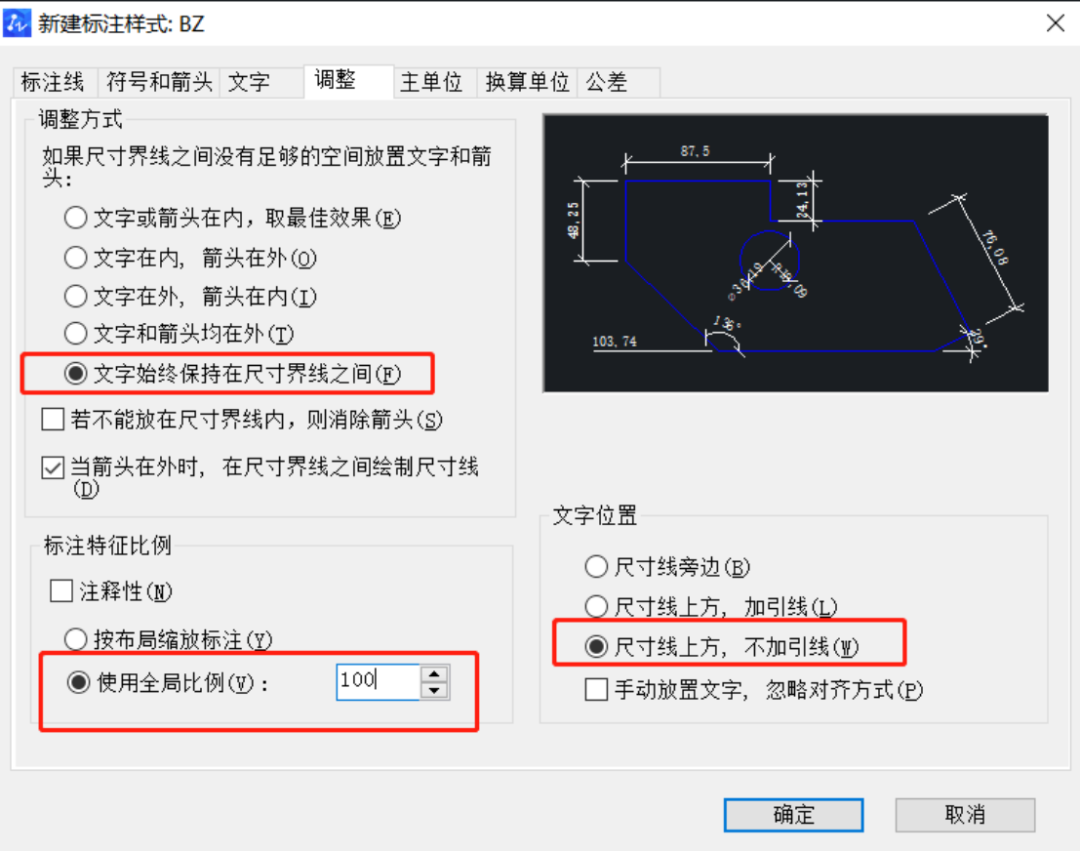

“調整”中選擇“文字始終保持在尺寸線之間”的調整方式，文字選擇“尺寸線上方，不加引線”，這樣的設定，是防止標注文字比標注尺寸大的時候，標注出的數字會自動調整位置，按照實際情況通常手動調整更加方便美觀，根據繪圖要求設置全局比例。

04 設置線性標注的精度和比例因子

點擊“主單位”選項，“精度”選“0”，“比例因子”設置為“1”。

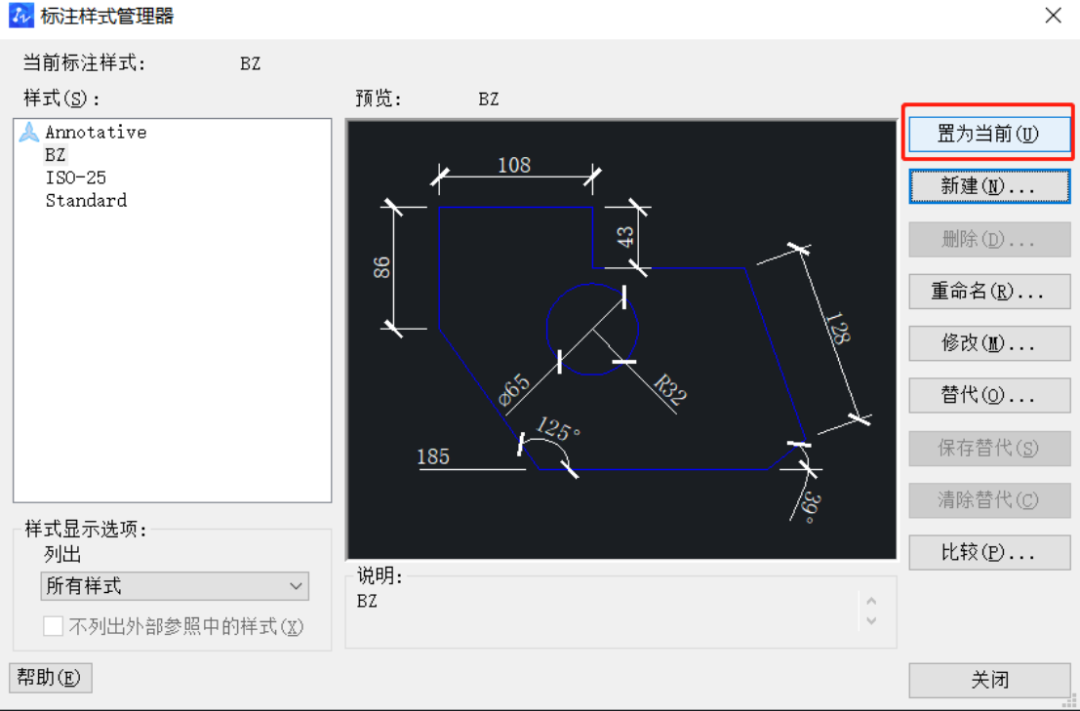

最后一步別忘了將新建及修改好的尺寸標注樣式“置為當前”。

好啦！本期中望CAD軟件制圖高手速成專欄的內容分享到這里，關注中望君，每期都get新的操作小技巧！贈人玫瑰，手有余香！轉發給身邊的制圖人吧！
