當啟動cad軟件打開圖紙出現異常時，細心的設計師會發現在dwg文件下面出現了一個與文件名相同、但后綴是.dwl的文件。有的設計師可能認為dwl文件和備份文件.bak文件一樣，只需將后綴改成.dwg就可以正常開啟。那事實是不是真的是這樣呢？

圖1

小編以使用中望CAD建筑版為例來汾西這個問題。從上圖可以看出，dwl文件的大小和正常圖紙的大小差距很大。一張最簡單的dwg文件也需要幾十KB的大小，而.dwl文件的大小只有1B而已。因此，可以判別出dwl文件并不是設計師所認為的圖紙的備份文件。

那么，這種.dwl文件究竟有什么作用呢？其實，DWL（圖形鎖定）文件是與DWG文件相關的一種格式，其中DWL中的”L”代表”LOCK”（鎖定）。DWL的文件屬性是隱藏的，當打開DWG文件時會在該目錄創建鎖定文件DWL，表明此文檔已經有人打開了，關閉DWG文件時相應的DWL則會被自動刪除。

圖2

接下來，我們可以用記事本或者firstobject XML編輯器打開.dwl文件，來看看這個文件中具體寫了哪些內容，或許就可以知道這個dwl文件的具體作用了。

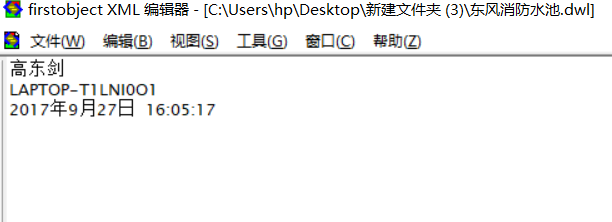

圖3

如上圖所示，記錄的這幾個字段內容很容易理解，從上往下分別是用戶名、機器名和文件打開時間，簡單來說就是記錄了DWG圖紙在什么時間被誰打開了。

此外，中望CAD建筑版軟件除了生成*.dwl外，還會生成一個*.dwl2文件，該文件的內容跟dwl不太一樣。概括起來說，dwl2用于異常退出時圖形修復管理讀取圖紙信息，而.dwl文件則用于鎖定和保護文件。

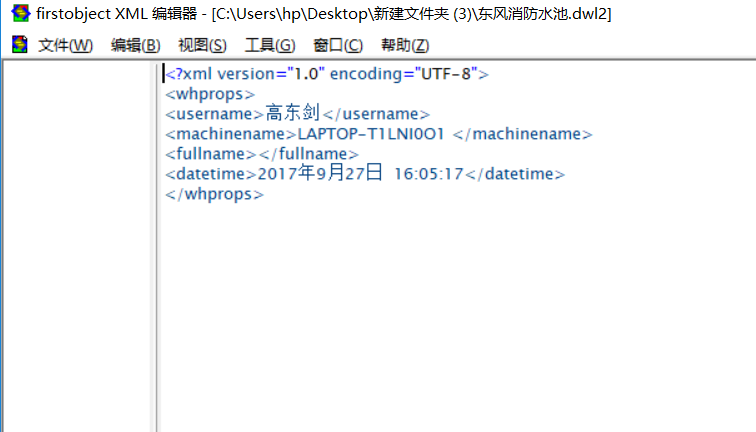

圖4

以上就是小編整理總結的關于.dwl文件常見的疑問和具體解答，希望對大家進行CAD設計繪圖有所幫助。如果你有其他問題或更換的繪圖技巧，歡迎與小編進行交流分享。
