我們在CAD中需要經常對圖形進行編輯修改，有些圖形為了繪圖方便會做成整體，所以需要將其分解再進行修改。但是往往在這種時候就會出現不能分解的情況，就導致無法修改。接下來詳細講解幾種不能分解的情況，希望對同學們有所幫助。

一、分解對象為塊

塊在CAD中繪圖是會經常運用到的對象，不能用X分解塊分為以下兩種情況。

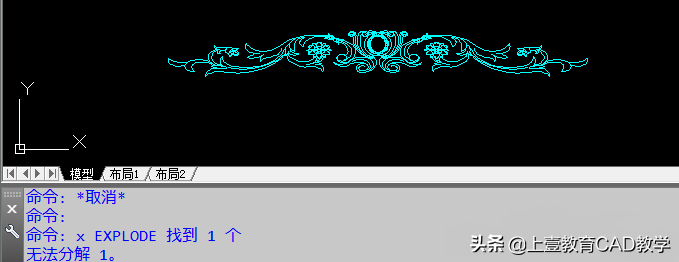

1、命令行提示無法分解，如下圖。

用左鍵直接雙擊塊，點擊確定進入塊編輯器，按鍵盤上Ctrl+1，在出現的特性面板上將允許分解設置成是。

再點擊關閉塊編輯器，選擇保存后，重新用X分解塊即可。

2、命令行提示1 個是多重插入引用，這種情況大多數是因為分解的塊是匿名塊，如下圖。

這類塊需要用插件分解，輸入AP加載插件（需要插件可在公眾號回復：3）。然后在命令行輸入unlockdwg，按提示完成操作就能分解匿名塊了。

二、分解對象是外部參照

CAD外部參照有什么作用？怎么插入？

外部參照是無法直接用X分解的，如果需要修改外部參照，可直接左鍵雙擊外部參照，點擊確定，如下圖。

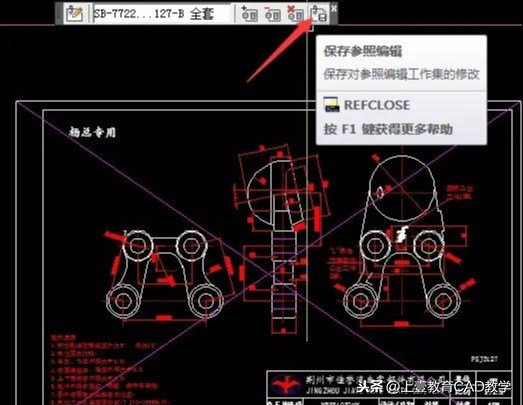

修改完圖形后，點擊保存參照編輯即可。

三、分解對象為代理圖形

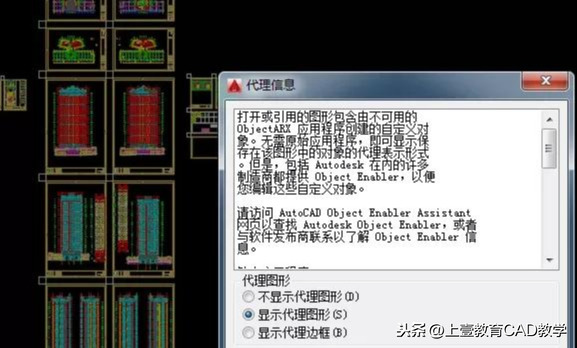

如果CAD文件中包含代理圖形，那么在打開文件時會出現代理信息的對話框。

簡單的理解，代理圖形指的是CAD圖紙文件在創建的過程可能用到了二次開發的程序或者外掛等。一般是些應用軟件自己創建的實體。

大多數情況下代理圖形是不能進行分解和刪除的。遇到這種情況可以有兩種解決辦法。

1、打開文件時選擇不顯示代理圖形（或者打開CAD程序，輸入OP，在打開和保存選項下，選擇不顯示代理圖形，這樣以后打開CAD都不會顯示代理圖形了）。

2、如果需要顯示代理圖形，且要修改代理圖形。那么，新建CAD空白文件，將代理圖形所在的文件中全部圖形復制粘貼到空白文件中，就能對代理圖形進行編輯操作。如果在復制時提示，不能復制到剪貼板，那么點擊編輯菜單-復制鏈接，然后在空白文件中Ctrl+V粘貼。
