隨著社會的發展,人們越來越喜歡追求外表美觀的事物,建筑裝飾中也是一樣,如別墅中一般使用旋轉樓梯,因其外表美觀、簡單大氣、占用空間較小,在各類別墅中得到較廣泛的應用。其踏步作用在一個圓柱上,呈螺旋狀盤旋向上,材料可以為木材、可以為鋼結構,也可以為鋼筋混凝土。其平面圖繪制較簡單,只需繪制出踏步和扶手即可,那關鍵是旋轉樓梯在CAD中怎么繪制的呢?,F以下圖所示的首層旋轉樓梯平面圖為例,介紹其在CAD下的詳細操作步驟。

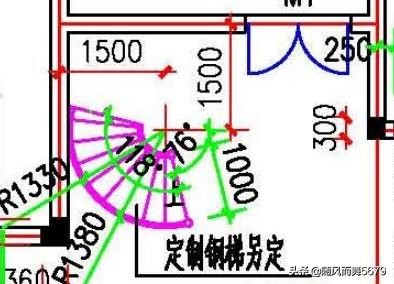

旋轉樓梯平面圖實例
其繪制步驟如下:
1、找圓心,采用偏移命令,偏移中心線,使兩條中心線偏移后十字相交,交點即可圓心;
2、繪制外圓,采用圓心半徑方法繪制半徑為1330毫米和1380毫米的兩圓;
3、繪制內圓,采用圓心半徑方法繪制半徑為330毫米和380毫米的兩圓,或者采用偏移方式繪制內圓;
4、繪制斜線,采用起始邊設置為東邊,正方向為逆時針,斜線繪制方法繪制角度為-76度和-194度的兩斜線;
5、修剪圓,采用修剪命令修剪內圓和外圓;
6、定數等分,將修剪后的所有內外圓定數等分成9等分;
7、顯示節點,選擇菜單“格式”/“點樣式”,將點設置為眼睛可見的點;
8、使用節點,在CAD狀態欄下的對象捕捉中右鍵,點擊設置,勾選節點復選框,若不勾選,則不能選中這9個節點;
9、形成踏步,最后用直線對應連接內圓和外圓上的9個點形成踏步即可。
那旋轉樓梯的繪制步驟你了解后,定數等分該怎么操作呢,節點的使用及顯示又該怎么設置呢?
