cad布局畫圖步驟教程（cad排版圖簡單方法）

很多朋友都知道使用CAD布局繪制圖給我們帶來很多方便，那我們到底知道使用布局繪圖有多少好處呢？我使用布局繪圖總結了幾點的好處分享給大家，希望能給大家學習布局帶來幫助。 一、 模型空間運行速度慢布局空間運行速度快 1、模型空間繪制的圖紙如圖：

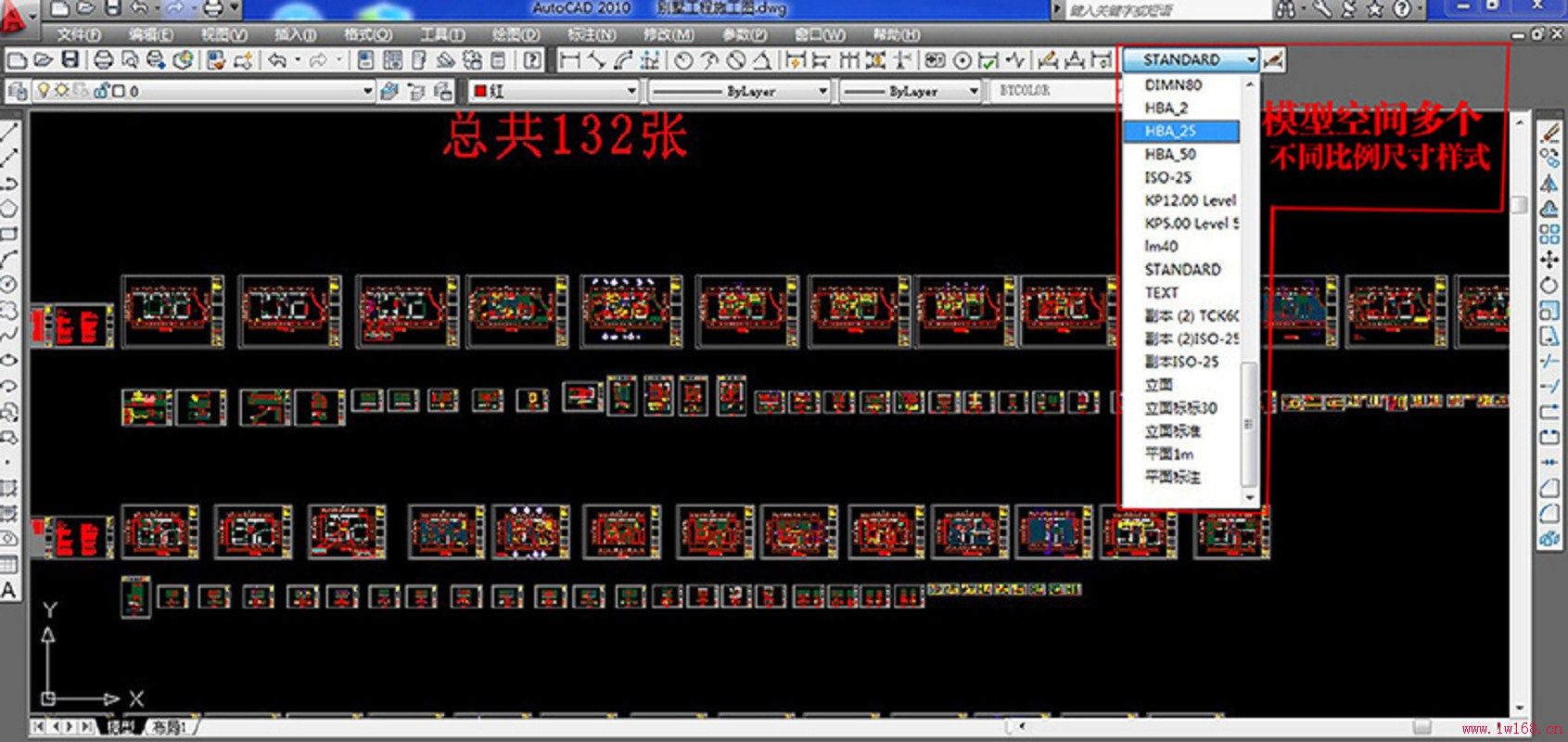

在模型空繪制132張圖紙，有時我們圖紙甚至還多，就占用很多內存，隨著圖形增加運行速度也變得緩慢。 2、布局空間繪制的圖紙如圖：

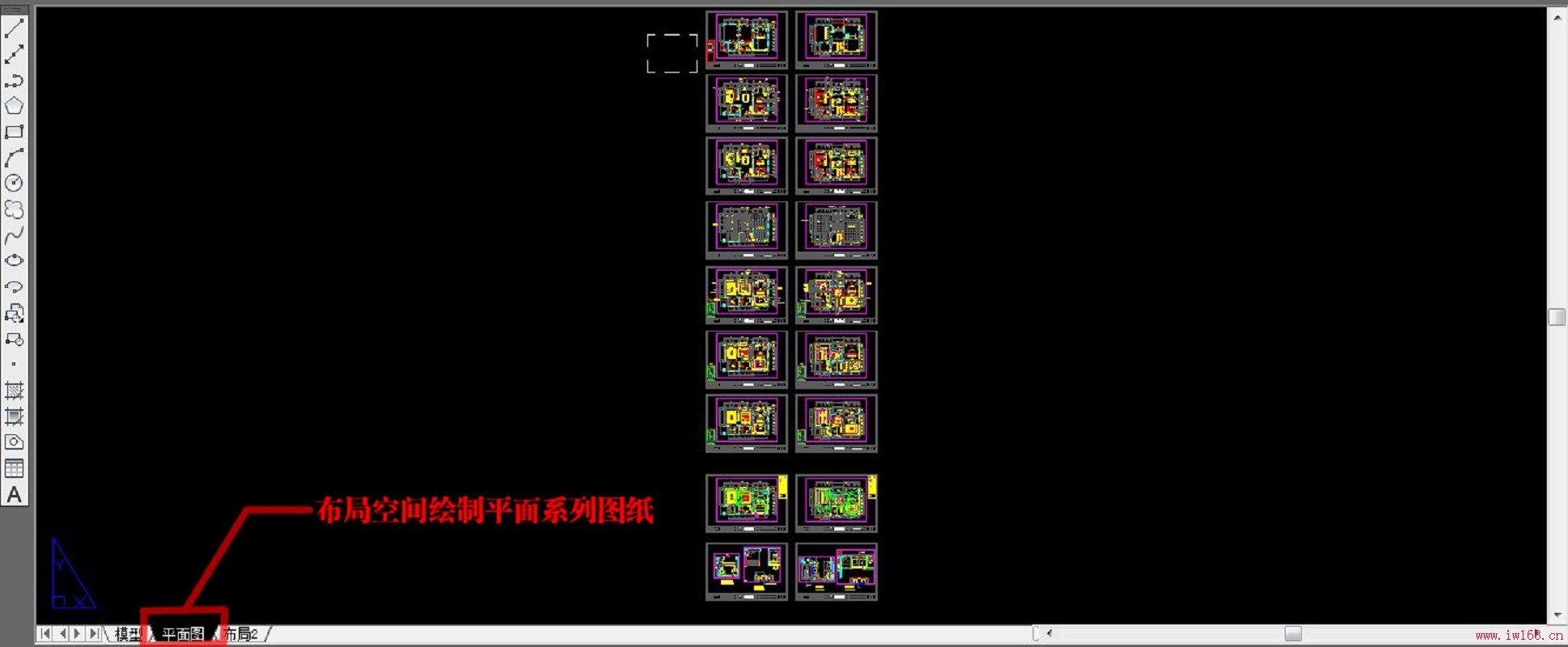

布局空間繪制平面系列的圖紙

布局繪制平面系列的圖紙在模型中顯示圖形很少，我們還可以設置多個布局窗口繪制立面及大樣圖，由于模型空間圖形少，這樣就占用很少的內存，運行速度相對也變快。 二、 模型空間修改圖形麻煩，布局空間修改圖形輕松 1、模型空間繪制的圖紙如圖：

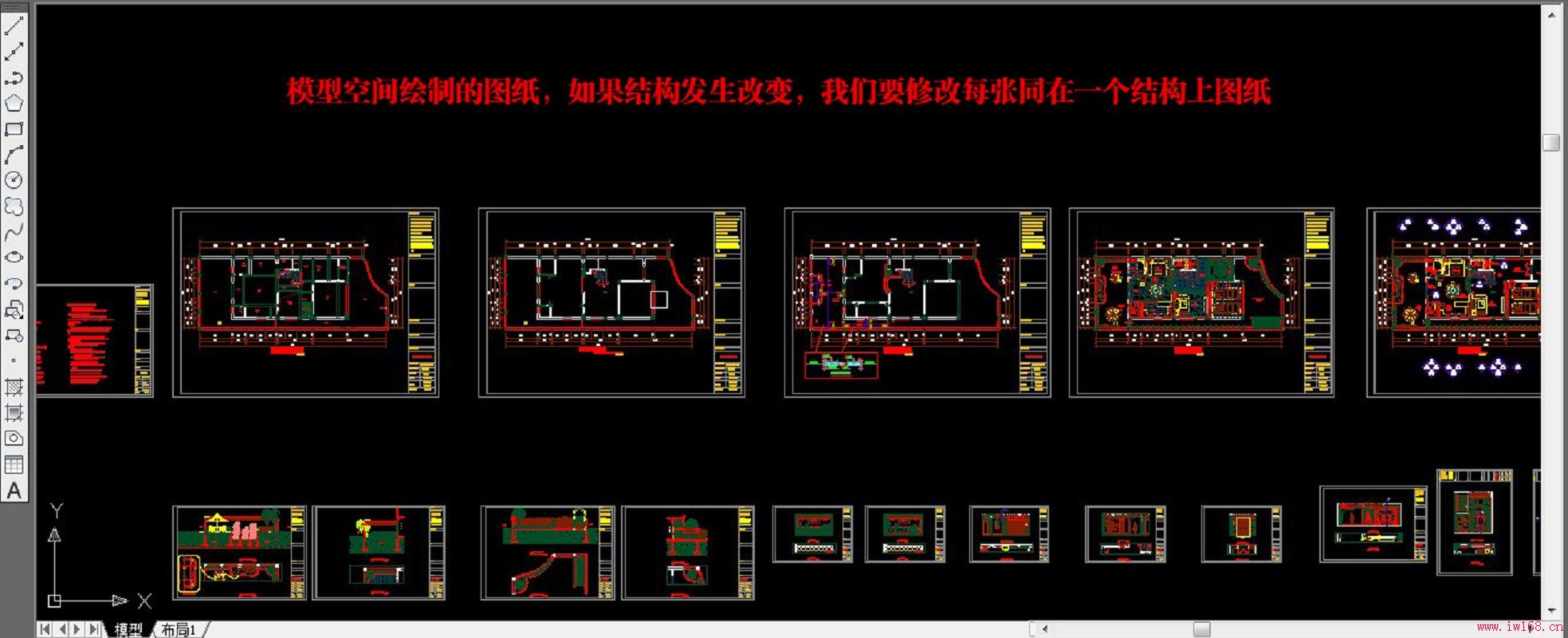

型空間繪制平面系列的圖紙，如我們建筑結構圖出現了改變，我們就要花費很多時間來修改每張同在一個0筑結構上的圖紙。 2、布局空間繪制的圖紙如圖：

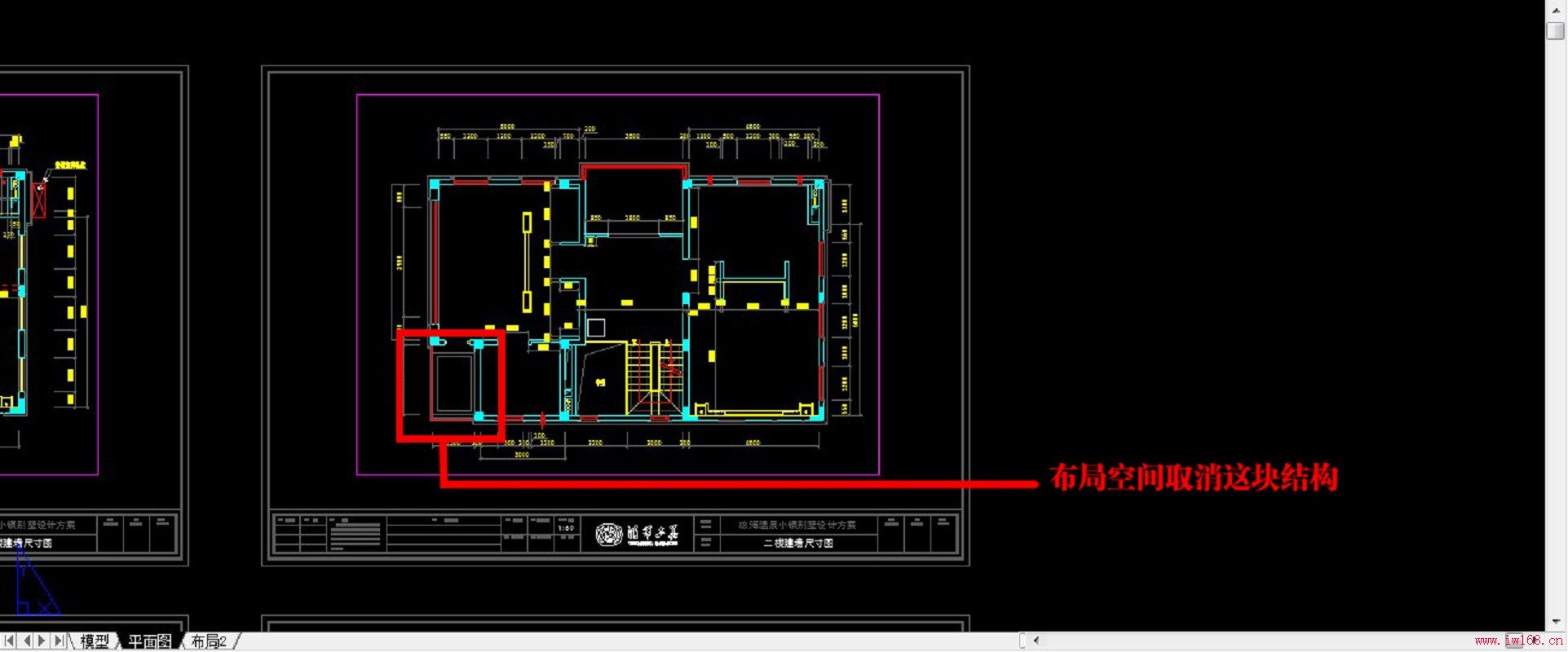

我們取消這塊

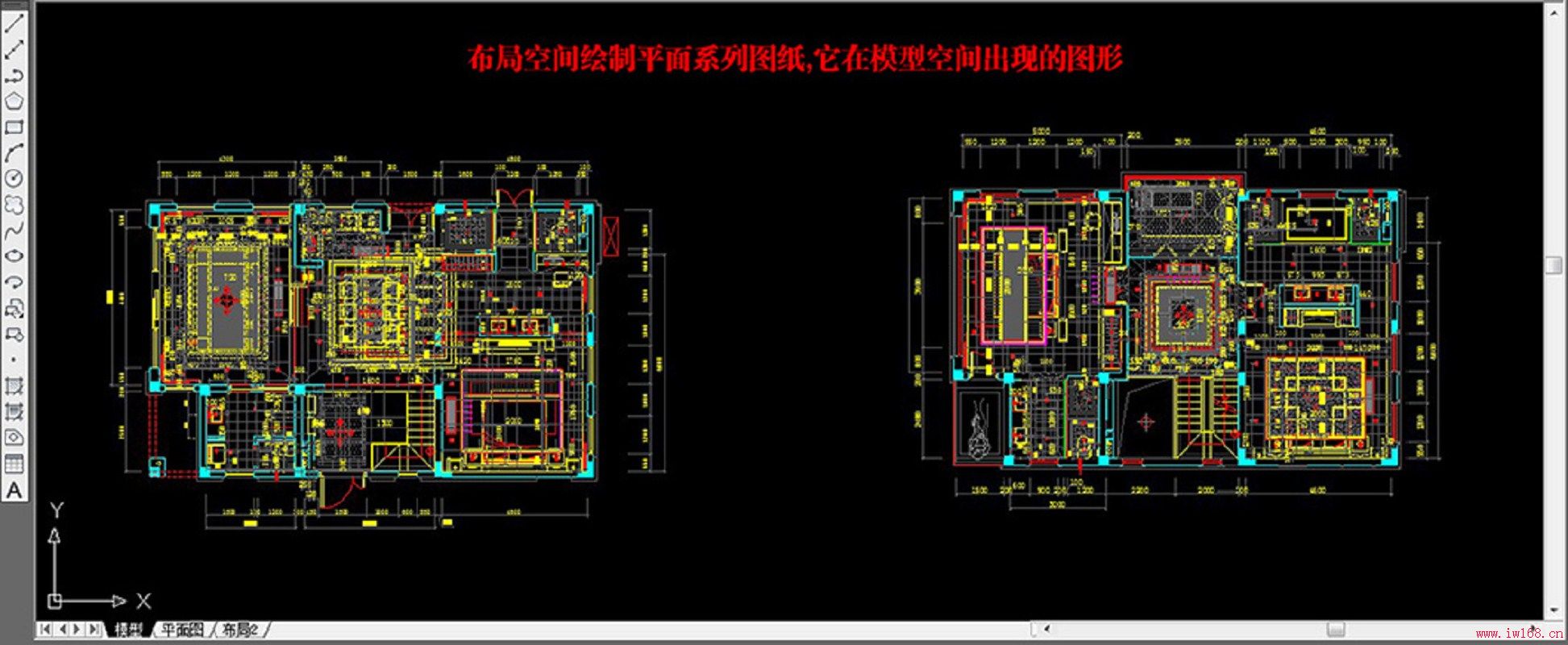

每張同在一個結構底圖的圖形都同時改變，我們再修改相應局部就可以

三、 模型空間多種不同比例標注及文字，布局空間標注及文字只有一種。 1、 模型空l繪制的圖紙如圖：

模型圖紙我們是通過縮放圖框大小來定制圖紙的比例，這樣我們就要設置好多種不同比例圖框、尺寸標注樣式與文字大小。 2、 布局空間繪制的圖紙如圖：

布局空間都在1:1圖框里設置圖紙的比例，尺寸樣式與文字大小根據1:1圖框比例來設置，就出現一種尺寸樣式與文字大小使用在所有不同比例圖紙。

四、布局空間設置不同圖層輕松繪制不同的圖紙 我們在模型空間繪制圖紙，對設置圖層都是很隨意，或者根本沒對圖層的設置，直接復制圖庫進來也沒對圖層的修改，圖紙就出現很多圖層，也不知道那個圖層具體用途，圖層很多很亂也占用很多內存空間。 1、布局空間的圖紙如圖：

布局空間平面系列圖紙，在同個建筑結構上是通過設置不同圖層，圖層以顯示隱藏來繪制不同圖紙。圖形繪制修改起來也非常輕松。 五、直接套用整套布局圖紙模版來繪制另套圖紙

同時打開顯示兩個文件窗口，一個是整套布局圖紙另個是我們要繪制的圖紙。
