導讀：字體映射表是CAD的配置文件之一，隨程序啟動加載，通過修改其內容，可以對缺少的字體進行替代，解決字體缺失的困擾。今天將從字體缺失現象入手，分析原因并提出解決的方法，修改字體映射表是有效解決字體缺失的方法之一。

全文約2800字，閱讀時間約需6分鐘。

引言 字體不全好煩，逐個指定替代字體又好繁

字體缺失，CAD操作中的“老大難問題”，與外部參照、打印樣式、線型的缺失并稱“四大惡人”，CAD使用者雖然深惡痛絕卻又無可奈何。

當收到外單位的CAD圖紙后，打開文件，彈出“指定字體為xxx”的對話框，需要在右側的“大字體”欄中選擇想要用以替代的字體，非常麻煩。

但是這種操作又是一次生效，下次無效的。在下一次打開同一個文件時仍然需要重復同樣的操作，這才是如影隨形不勝其煩。

字體替換對話框

配齊字體看來是解決問題的辦法，畢竟缺什么就準備什么是解決問題的第一反應。

沒錯，但是這樣又會造成另外一種問題：字體冗余嚴重。

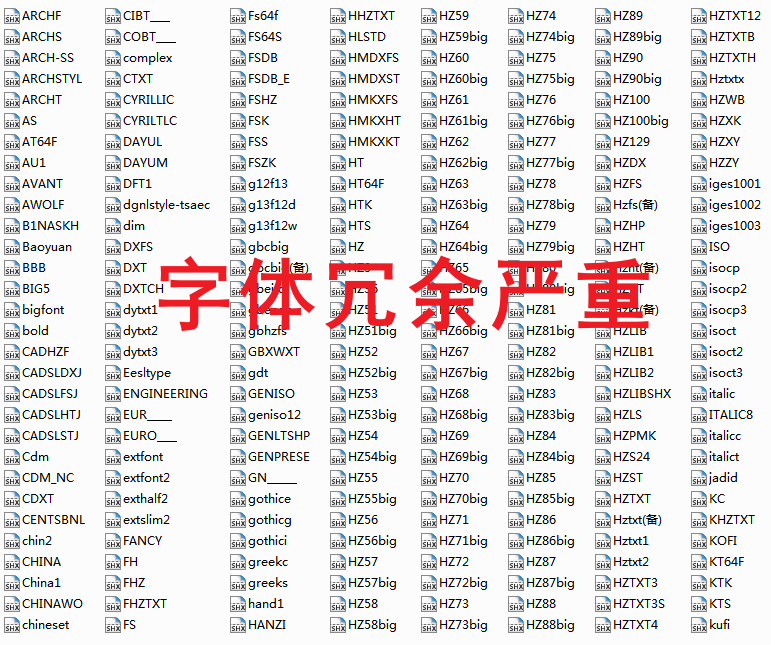

看看下面的圖片，是一位使用者的字體庫截圖，看起來是不是非常的復雜呢？還別嫌復雜，這張截圖還只是字體庫中的一部分而已。

備齊所有字體很麻煩又很繁瑣

有些字體可能只是用過一次或者幾次，然后就要一直沉睡在字體庫中，被束之高閣，無人問津。

這樣的話，設計者就更加糾結了，多備齊字體無端地增加了“字體庫存”，不配字體單獨指定替代字體又太麻煩，有沒有什么一勞永逸的方法呢？比如，讓CAD在打開文件時自動將字體庫中不存在的字體用已有的字體代替，這種方案是否可行呢？

當然可以，我們可以通過修改“字體映射表”來實現我們的目的。

下面，我們就從字體文件開始，一步一步地理清字體缺失的原因以及如何解決字體缺失的困擾。

字體缺失的原因

淺談CAD字體類型

CAD中使用的兩種字體分別Truetype字體和shx形文件。

其中Truetype字體與Windows字體庫一致，例如我們在文本編輯軟件中使用“仿宋”、“宋體”、“黑體”、“Times New Roman”等。

而shx形文件字體則只在AutoCAD中使用，因為其是以CAD圖形對象的形式存在的，所以在節約系統資源方面表現出色。

我們經常使用的中文shx形文件字體被稱作亞洲大字體 SHX 文件

亞洲字母表包含數千個非 ASCII 字符。為支持這種文字，CAD程序提供了一種稱作大字體文件的特殊類型的形定義。

用戶可以將樣式設定為同時使用常規文件和大字體文件。

以shx形文件字體為主的圖形在“移動”、“縮放”等加入了重新生成過程的文件明顯要比Truetype字體（如宋體等中文字體）為主的圖形表現要更為流暢。

所以，shx形文件字體成為了設計者們的首選。

造成字體種類繁多的主要原因：shx形文件字體的可編譯性

顧名思義，形文件的以“形”為主，在CAD中，“形”是一種圖元對象，其用法與塊類似。

與形相比，塊更容易使用和插入。但是，對于程序而言，形的存儲和繪制則更加高效。正是這個明顯的優點，才使得設計者們對其視若珍寶。

形文件定義方式以編譯方式實現，這樣就給其最終的使用結果造成了極大的不確定性。

在一個設計團隊、設計院所等標準化普及程度較高的設計環境下，會根據自身的設計需求編譯一些特定的shx形文件字體，一方面是設計需要，另一方面則隱含其所使用字體標準的獨特性。

在多年的CAD使用過程中，逐漸形成了一部分常用Truetype字體的形文件轉化，如fs.shx代替了仿宋，kt.shx代替了楷體等，在公共使用的形文件部分一般來說不會有太大的問題，而在特殊形文件字體的編譯則千奇百怪層出不窮，這也正是造成了字體缺失的根本原因。

關于替換字體

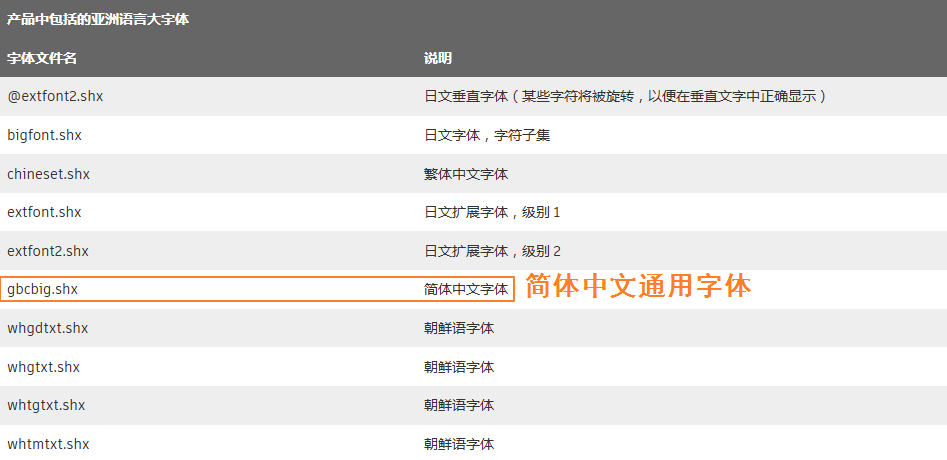

關于替換字體，我們需要記住一個簡體中文的通用字體shx文件：gbcbig.shx，作為替換字體的“萬金油”，萬物皆可gbcbig，絕對是簡體中文語言環境使用者的字體替換利器。

gbcbig適用于簡體中文設計環境

Fontalt系統變量的作用

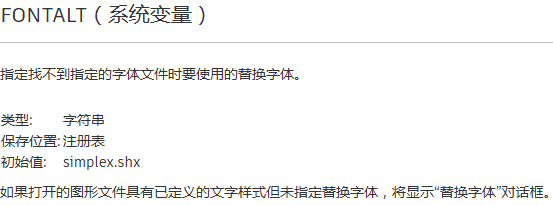

Fontalt系統變量

如果圖形中指定的字體當前不在系統中，將自動使用用戶指定的替換字體取代該字體。

默認情況下，將使用“simplex.shx”文件。

如果要指定不同的字體，通過修改 FONTALT 系統變量來輸入替換字體文件名，或者通過在系統的選項中予以手動修改。

以上內容從字體缺失的原因入手，逐步介紹了大字體以及大字體的替代，這一切都是為了最終解決問題而做鋪墊，接下來，我們就進入今天的重點環節：

巧用字符映射表，解決字體缺失困擾。

字體映射表是什么

字體映射表長成這個樣子，先來認識一下：

AutoCAD字體映像文件

其文件名稱為acad，擴展名為fmp。

字體映射表是文字字體及其替換字體的列表，在無法找到圖形中使用的文字字體情況下，可以通過編輯字體映射表用已有的字體替換缺少的字體。

從字體映射表的替換規則來看，在替換ttf字體、shx字體和pfb字體時都被歸類為第一映射次序，具有最高的優先等級。

而我們之前提到fontalt系統變量則位于shx字體映射的第三次序，優先等級高下立判。

字體替換的映射順序（優先等級）

字體映射表的編譯規則

字體映射表是帶有 .fmp 擴展名的普通 ASCII 文本文件。

使用任何 ASCII 文字編輯器均可以在字體映射表中更改字體指定，我們可以用Windows自帶的“記事本”程序來打開它。

字體映射表可用“記事本”打開

字體映射表中的每行均包含字體文件的名稱（不含文件擴展名或路徑），名稱后跟有分號 (;) 及其替換字體文件的名稱。替換字體文件名包含如 .ttf 這樣的擴展名。

字體映射表的編輯方法

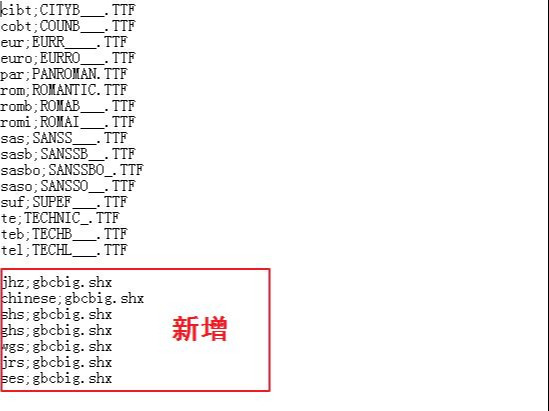

例如，可以在字體映射表中輸入以下內容，以指定用“gbcbig.shx” 字體文件替代“jhz”字體文件，編譯格式如下：

jhz；gbcbig.shx

保存后，重新啟動CAD使字體映射表加載成功，之前選擇代替字體的對話框將不再出現。

當然，字體映射表的編輯是純手動輸入的，在有多個字體缺失的情況下，需要一點一點地將替代規則輸入進去，雖然麻煩，但是確實一勞永逸的，當然我們也可以借助excel的“&”功能提前將需要修改的內容編譯好再粘貼進去，這樣也會節省一部分時間。

辛辛苦苦編譯的字體映射表當然要保存好，建議作為常用的配置文件定期進行保存，如備份在移動存儲或云存儲中，以免前功盡棄從頭再來。

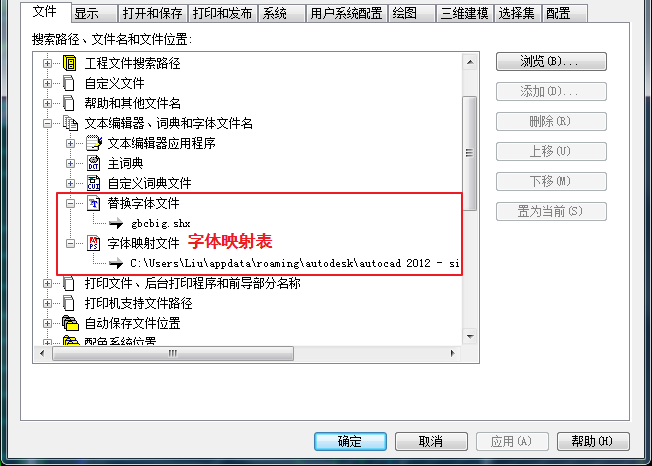

最后，還要提醒各位設計者，在“選項”——“文件”——“文本編輯器、詞典和字體文件名”——“字體映射文件”中查看字體映射表路徑是否已經關聯完畢。

檢查字體映射文件的路徑是否存在關聯

在某些設計院所的標準化系統中可能會移動到其他的位置，并不一定與CAD程序的字體映射表綁定，如果沒有關聯成功，那才是白忙了一場，也空歡喜了一場。

對于CAD工具軟件，設計者既是使用者，也是管理者。

當CAD中的一些功能為我們造成了一定的困擾時，我們就要通過學習、研究來發現解決問題的方法，更好地了解軟件的內核功能，也能夠讓軟件為我們的設計過程提供更加全面的支持和協助。

探索舉步維艱，然而樂在其中。
