cad床怎么畫平面圖（CAD床及床頭柜平面圖的畫法）

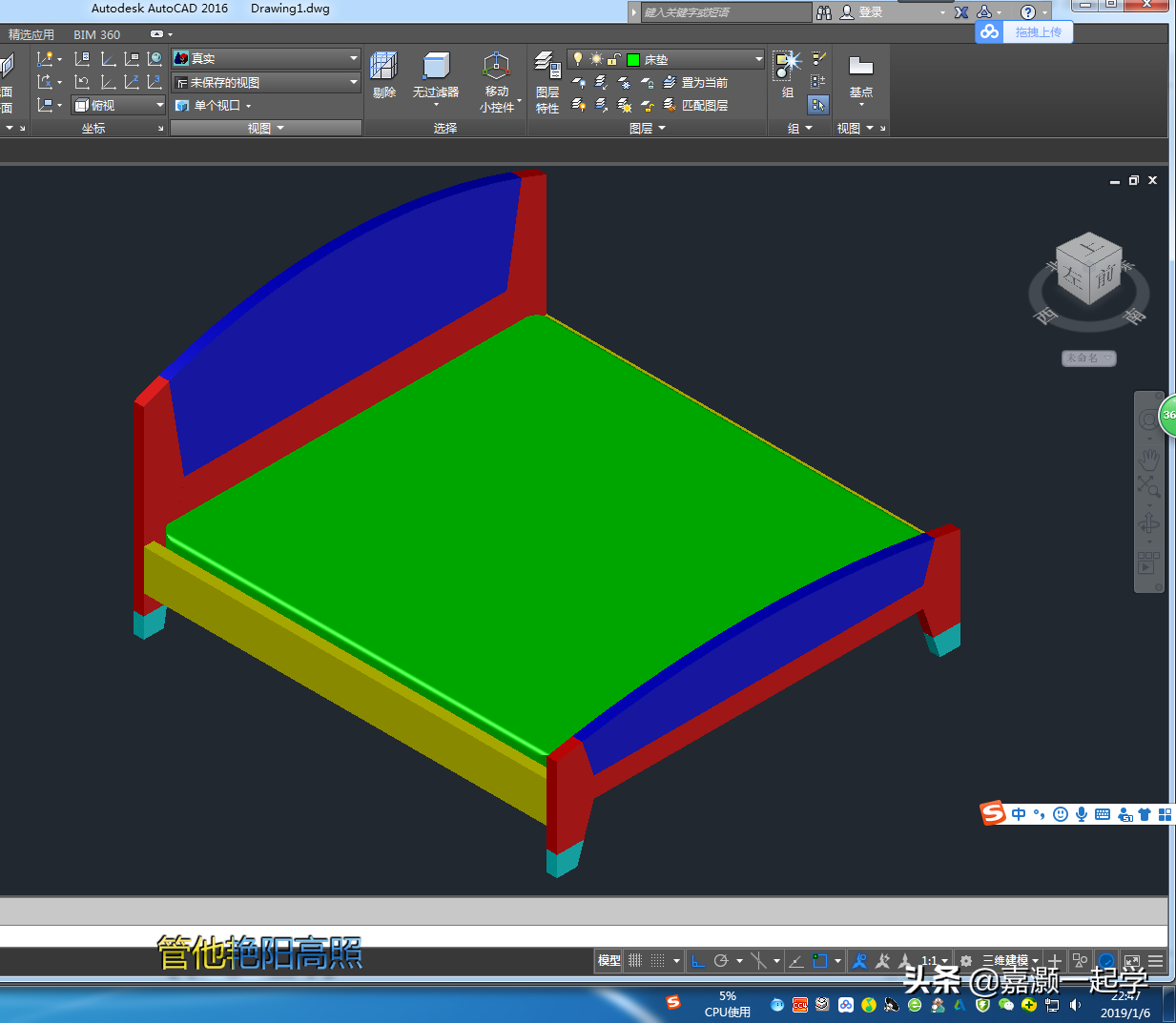

床在臥室里起者非常重要的在用，床的顏色及造型會影響到整個空間的氣氛。下面將要繪制一個床的三維造形，其分為床墊、支撐床的床架及床板，主要是通過繪制多段線和拉伸來完成的，下面就介紹具體的繪制過程。

多段線PLINEGEN

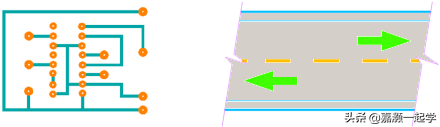

多段線是作為單個對象創建的相互連接的序列直線段。可以創建直線段、圓弧段或兩者的組合線段。

出于某些原因，您可以選擇包含以下內容的多段線：

• 在夾點編輯后，頂點將保持連接
• 絕對線寬（作為相對線寬的替代）可以是常量，也可以沿線段傾斜
• 作為一個單位移動和復制多段線
• 作為單個對象輕松創建矩形和多邊形
• 跨頂點非連續性線型的智能應用程序
• AutoCAD 中三維實體的簡單拉伸

修改多段線

您可以使用多種方法更改多段線的形狀和外觀。

當您選擇多段線時，您可以使用夾點移動、添加或刪除單個頂點，然后在圓弧和直線段之間轉換。

您還可以將多段線轉換為樣條曲線擬合或曲線擬合多段線。

注： 您可以將樣條曲線擬合多段線轉換為帶有樣條曲線命令（對象選項）的 B 樣條曲線。

使用 PEDIT 命令更改單個線段或整個多段線的寬度。

注： 用于修改多段線的許多選項也位于“特性”選項板上。

線型和多段線頂點

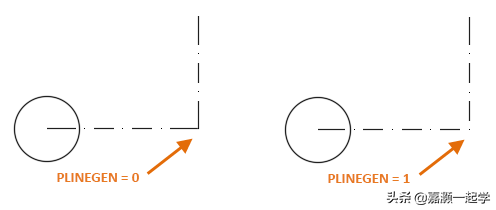

對于多段線，可以指定線型圖案在每條多段線中是處于居中位置，還是連續跨越頂點。

使用 PLINEGEN 系統變量為新對象指定此選項。您可以在“線型生成”設置的“特性”選項板中更新現有多段線。

EXTRUDE（命令）

從封閉區域的對象創建三維實體，或從具有開口的對象創建三維曲面。

可按指定方向或沿選定的路徑，從源對象所在的平面以正交方式拉伸對象。也可以指定傾斜角。

DELOBJ 系統變量控制創建實體或曲面時，是自動刪除源對象或選定的路徑，還是向用戶顯示提示。

關于移動對象

可以從原對象以指定的角度和方向移動對象。

使用坐標、柵格捕捉、對象捕捉和其他工具可以精確移動對象。

使用兩點指定距離

使用由基點及后跟的第二點指定的距離和方向移動對象。在本例中，將移動代表窗口的塊。選擇要移動的對象 (1)。指定移動基點 (2)，然后指定第二點 (3)。將按照點 2 到點 3 的距離和方向移動對象。

使用拉伸 – 移動

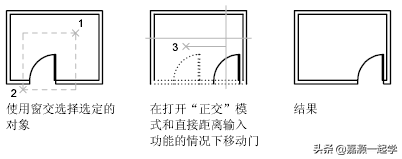

如果對象的所有端點都在選擇窗口內部，還可以使用 STRETCH 命令移動對象。打開“正交”模式或極軸追蹤可按特定的角度移動對象。

實際樣例是移動墻壁中的門。插圖中的門完全位于窗交選擇區域內，而墻線只有部分位于窗交選擇區域內。

結果是僅移動位于窗交選擇區域內的端點。

拖動、夾點編輯或微移對象

通過拖動、夾點編輯或微移將選定的對象快速移動。

在圖形中或在打開的圖形和其他應用程序之間拖動對象。使用定點設備的右側按鈕進行拖動可允許您指定是否要從拖動的對象移動、復制或創建塊。拖動將忽略所有的捕捉設置。

要以正交增量微移選定的對象，請按 Ctrl + 箭頭鍵。捕捉模式將影響對象微移的距離和方向。

在捕捉模式關閉時微移對象：對象一次移動兩個像素；移動相對于且垂直于屏幕而不考慮視圖的方向或 UCS 方向。

在捕捉模式打開時微移對象：以當前捕捉間距指定的增量移動對象；移動垂直于當前 UCS 的 X 軸和 Y 軸，并相對于視圖的方向。
