cad圖框尺寸快捷命令（a1圖紙圖框尺寸）

我們來看一下圖紙打印出圖紙張大小，A4=297*210，A3=420*297，A2=594*420，A1=841*594，A0=1189*841，以及加長圖框A4加1/4長=371*210，A3加1/4長=525*297，A2加1/4長=743*420等等常用的圖框尺寸。

CAD制圖無論繪制什么圖形我們采用1:1比例進行繪制，即一條直線為1000，我們在圖紙上繪制出來的距離就是實實在在的1000。我相信這里大家是不會疑惑的，這里就暫告一段落。

我們迷惑的是什么？出圖比例1:100,1:50,1:30,1:5等等，是什么意思？我們這里做一下解釋：我們先來看一下這個例子，這里我以A2（594*420）標準圖框為例，如圖所示：

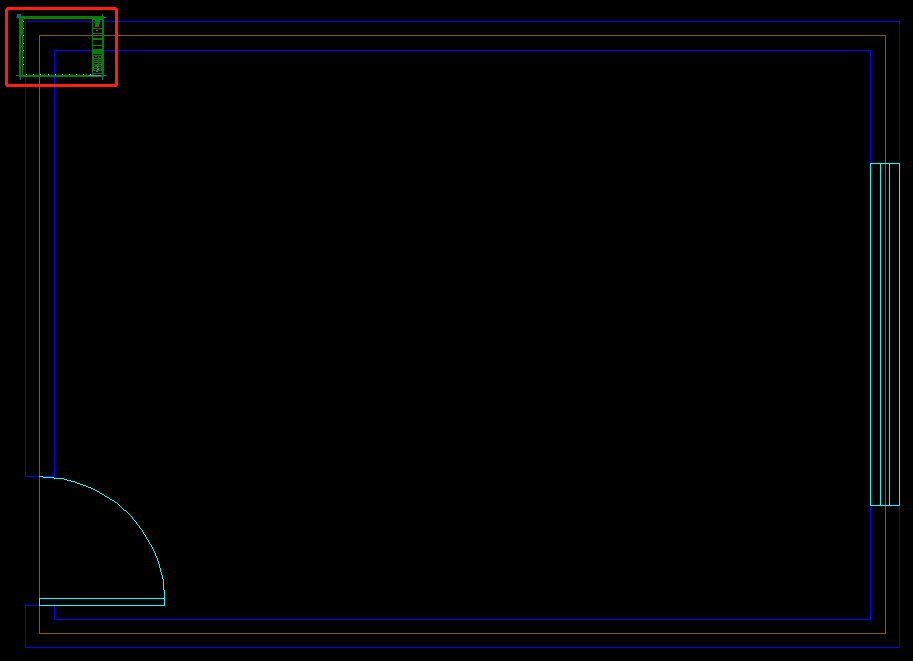

我們現在有一張實際為A2的圖紙，實際大小為1:1，即實際尺寸594*420，然后我們現在有一個實際尺寸為5940*4200的房間，很顯然，如果是1:1的比例，我們的圖紙無論怎么擺放在圖紙上，圖紙上的內容只能顯示很小的一部分，如圖所示：

這很顯然不是我們想要的，我們需要整個A2紙張把我們的5940*4200的房間都容納下，圖紙紙張大小A2不會改變，我們唯一能改變的就是我們的圖形顯示方法，這里就出現了我們初中所學的知識，比例尺。關于比例尺的更多內容這里不作贅述。我們接著講，圖紙比例和比例尺同樣的意思，如果是1:100比例，即理解為紙張上1mm表示實際尺寸100mm。這個1不是CAD圖紙上標示出來的1mm，而是我們測量A2紙張的尺寸1?，F在是不是就明白了？即A2紙張大小1mm可以容納實際100mm的實物，所以我們要在A2的圖框上顯示5940*4200的實物，我們需要將實物最小縮放10倍，這里是縮放十倍的顯示，如圖所示：

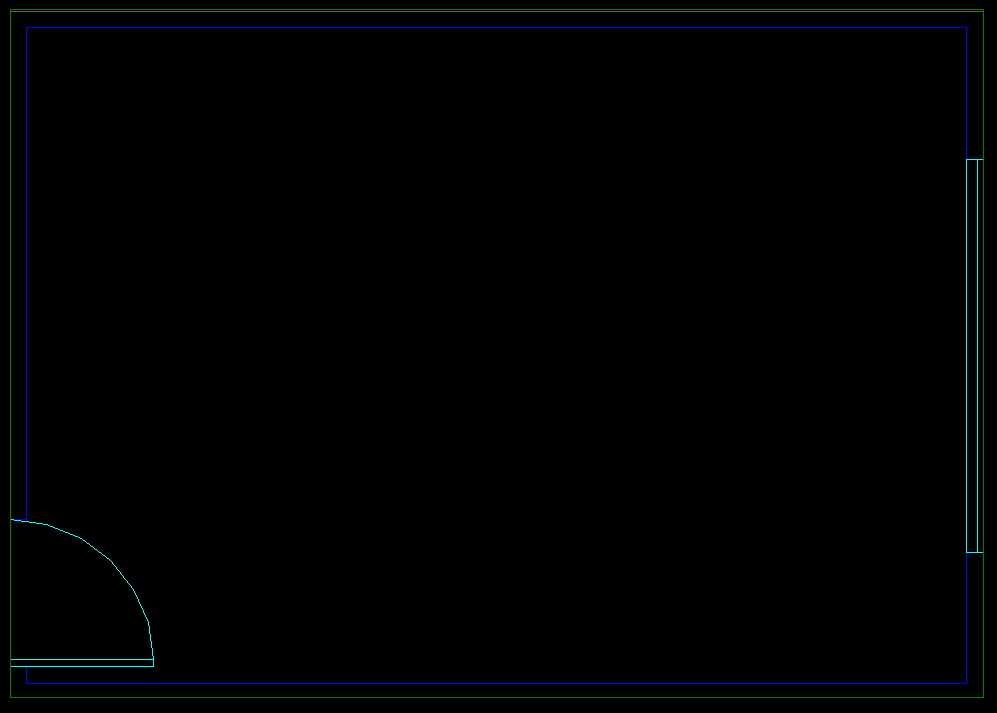

我們可以看到這是我畫的紙張A2，無圖框的顯示效果，因為我畫的CAD5940*4200位軸線到軸線的距離，所以這里墻體只能顯示一半。大家可以自行操作，看是不是這樣的顯示。

但是實際我們的圖框還有設計公司工程名稱會簽欄等等的重要內容，以及我們的圖紙還要進行比如天花、地花、強弱電等相關的標示，所以我們這里把5940*4200的實物縮放為1:15，我們加上文字標注、尺寸標注、相關材料標注等剛好能布滿圖紙，這就是我們需要的圖紙。
