有時候如果需要修改尺寸標注，那應該會發現尺寸標注的三種情況，關聯的，無關聯的和分解的。
在關聯的時候，修改幾何對象時，關聯標注將自動調整其位置、方向和測量值。布局中的標注可以與模型空間中的對象相關聯。
當然，非關聯的時候，標注并不會改變。而分解的話，兩者可以看作是單個對象。
這三種關系，可以由系統變量DIMASSOC來轉換，當值為2的時候，表示關聯標注，當值為1的時候，表示無關聯標注，當值為0 的時候，表示分解標注。
下面來看看具體的例子：
1、首先，大家打開中望CAD軟件，打開要進行修改尺寸關聯的文件
2、然后找到命令行，輸入“DIMASSOC”，按回車鍵進行確認
3、然后我們選定關聯的模型，在這里，我們可以看到，關聯標注的變量值是2，是屬于默認值。除此之外，無關聯標注的變量值為1，而分解標注的變量值為0

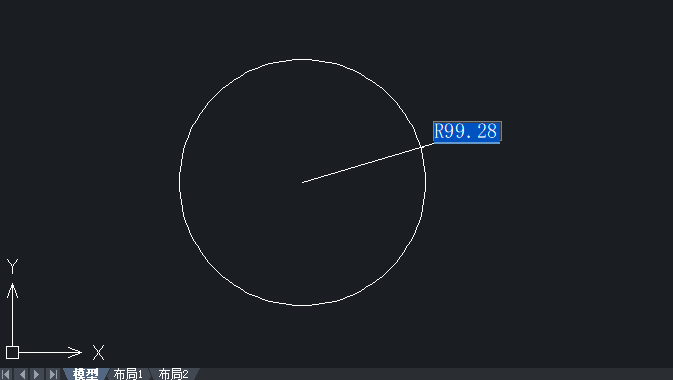

4、如果這個時候調整了圓的大小，那么它所標注的數字也會進行改變

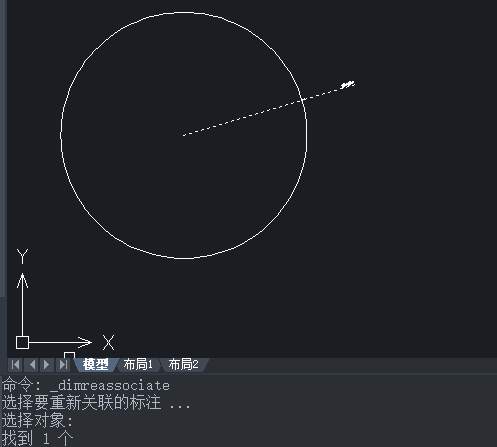

5、如果要重新進行關聯，可以找到CAD菜單欄上的標注-重新關聯標注按鈕，開啟重新關聯標注的功能
6、選擇一個或多個要建立或重新建立關聯的標注
7、根據需要建立關聯的標注的類型，依據命令行提示進行操作：
（1）指定尺寸界線原點位置
（2）輸入S（選擇對象）選擇標注對象
（3）按 ENTER 鍵指定下一個尺寸界線原點
（4）按 ESC 鍵退出當前命令，并保存已建立的所有關聯
大家有興趣的不妨親自體驗下。
