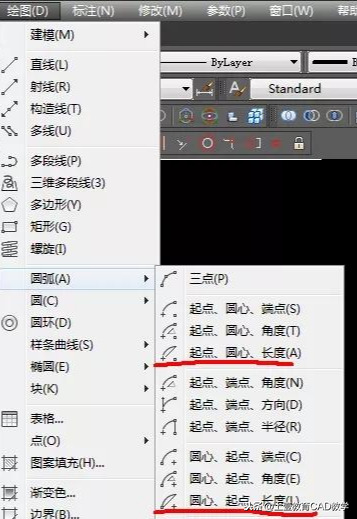

在實際工作中，不少朋友都會有根據指定弧長來繪制圓弧的需求，然而CAD軟件自帶的圓弧繪制方式只有如下幾種：（其中“起點-圓心-長度”以及“圓心-起點-長度”，但這二者中的長度指的是弦長，而并非弧長）。
所以本文講述在CAD中繪制指定弧長的圓弧時，通過以下插件來進行，根據已知條件的不同，下面舉兩個例子來說明。點擊下載插件（提取碼：jkvd）
一、已知兩個端點和弧長畫圓弧
1、如下圖，已知1為起點，2為終點，需繪制出弧長為20的圓弧。
2、輸入AP命令加載“已知兩個端點和弧長畫圓弧.LSP”插件（需自動加載則將該插件添加到下方啟動組）。
3、插件加載之后，輸入命令AAA，根據提示指定圓弧第一點、第二點、弧長、方向，即可得到指定端點和弧長的圓弧，如下圖所示。
二、已知半徑和弧長畫圓弧
1、輸入AP命令加載“已知半徑和弧長畫圓弧.LSP”插件。
2、插件加載之后輸入命令dchh，根據提示指定半徑、弧長、第一點，即可得到指定弧長和半徑的圓弧，如下圖所示。
