Thinkpad X220更換無線網卡 – Intel 6300 AGN對比測試(Wifi 無線信號測試)轉載
最近在家里使用X220的時候一直表現出無限信號不給力的情況,隔一個房間的話就基本沒什么信號了,傳輸速率更是掉到僅有10幾M,速度爆慢,但是女王的HP 2510P(使用的是INTEL 5300的無限網卡)的信號很正常,傳速速率保持65M。一開始還以為是驅動不對,從官網下載驅動重新安裝,還是一樣。很是郁悶,經過一番研究發現默認配置的網卡是小螃蟹的RTL8188CE ,上網一查,發現很多X220的用戶都用類似問題,RTL8188CE無限網卡不給力。換!換個信號好的,再一圈查下來,Intel 6300 AGN很不錯,于是立馬下單。
Intel官網扒下來的介紹:
Intel Centrino Ultimate-N 6300 mini pci-e wireless Card
Support IEEE 802.11a/b/g/n/Ultimate N
Model No: 633ANHMW
Support 802.11B 11Mbps/up to 54 Mbps at 5 GHz (802.11a)/2.4 GHz (802.11g)
and 802.11n at 300Mbps, up to 450Mbps bandwide
Half Height Mini PCI-E (Mini pci express) Interface
Part1 – 開箱

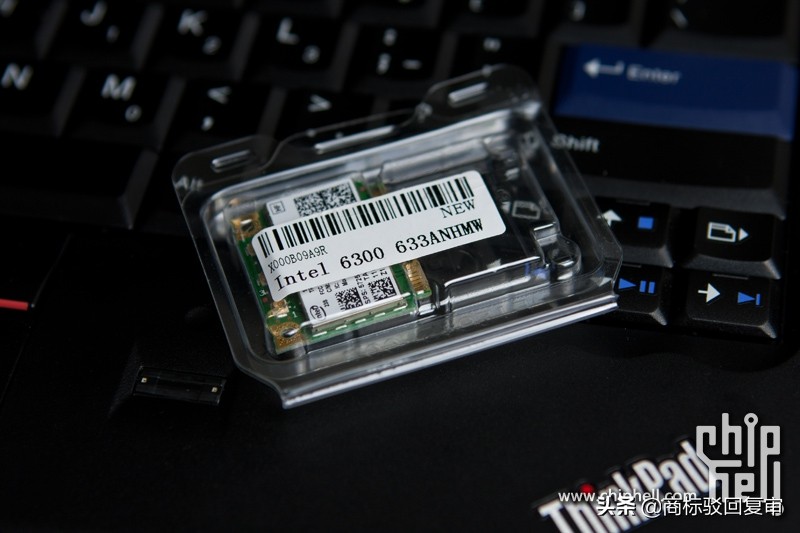

史上最簡單開箱,挖開塑料包裝殼子完成開箱*/-12

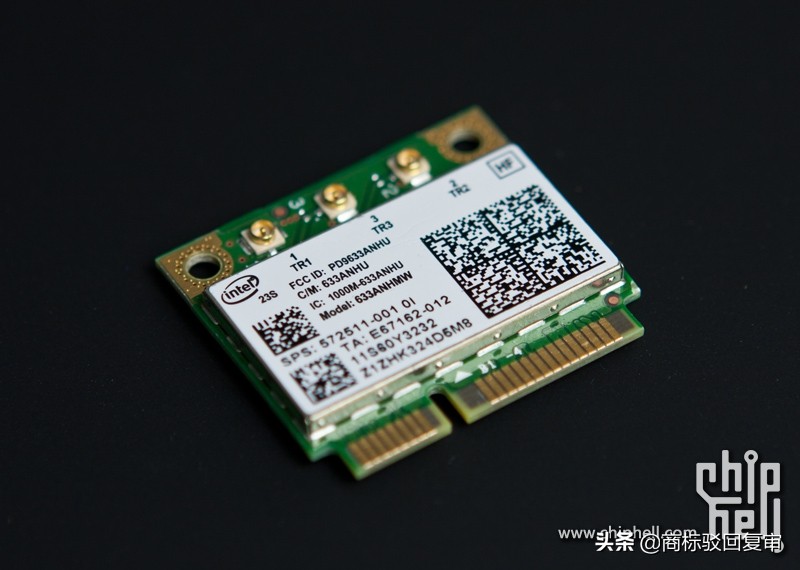

銘牌貼在了金屬殼子上,上面有3個天線接頭

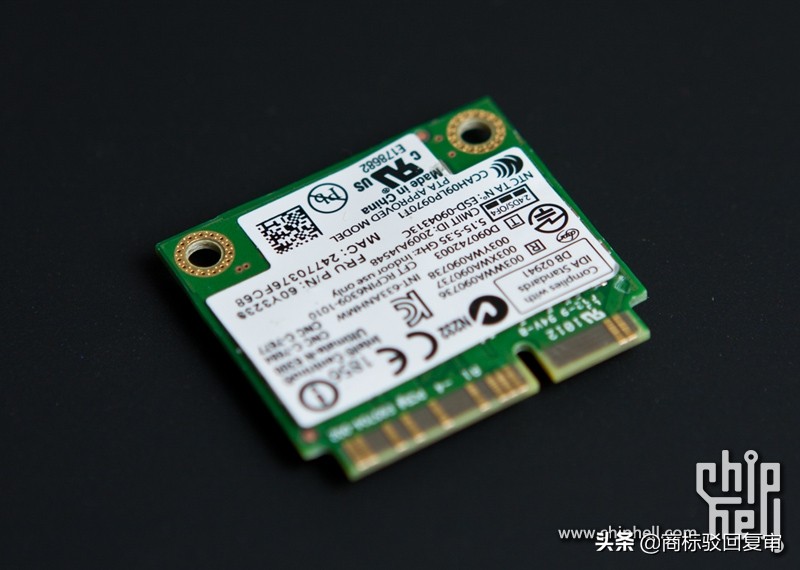

PCI-E規格接口,背面用膠帶紙封住了芯片和電路板

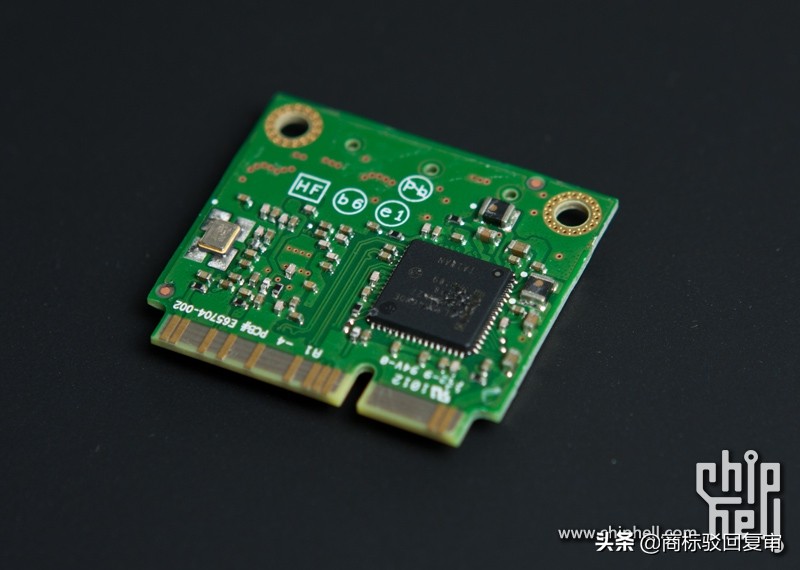

撕開背面的貼紙,很細密的電路板,芯片上沾滿了貼紙的殘留物,看不清型號

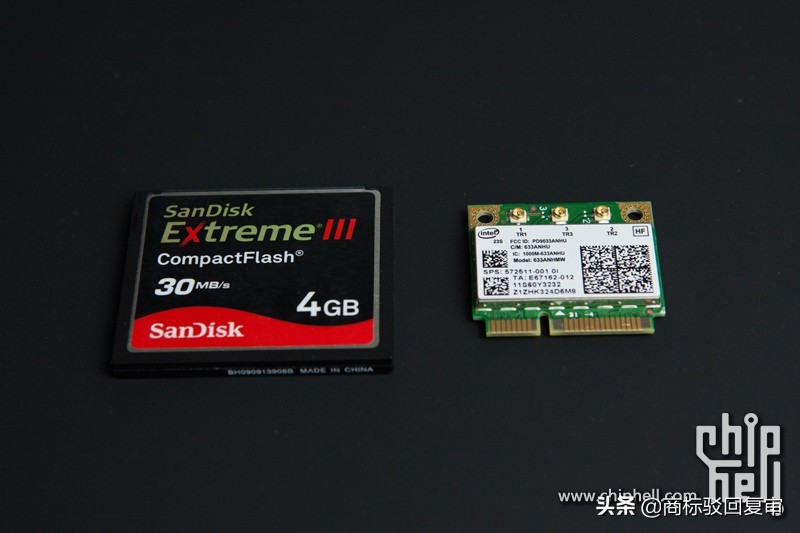

大小對比,很小一個,比CF卡還要小上一大圈


Part2 – 更換
由于X220的無線網卡安裝位置在鍵盤托板的右下角,于是要把鍵盤和托板拆開。
拆機開始,先把電池卸下,把圖中所示的7個螺絲卸下,黃色標注的是固定鍵盤的螺絲,藍色的是固定托板的螺絲

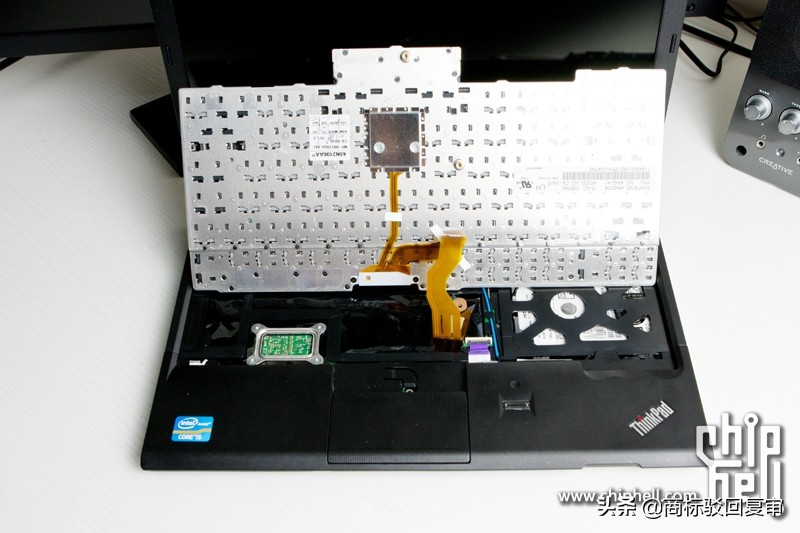

先把鍵盤翻起來,往上一撥就起來的


然后把托板拿開,這時候我們就可以看到右下角的無線網卡了

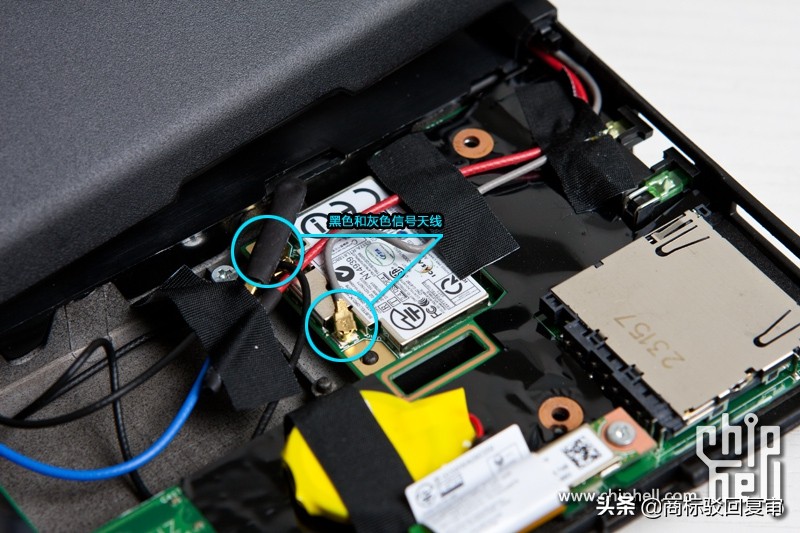

可以看到連接網卡的2根天線(一根灰色,一根黑色),輕輕的拔掉即可

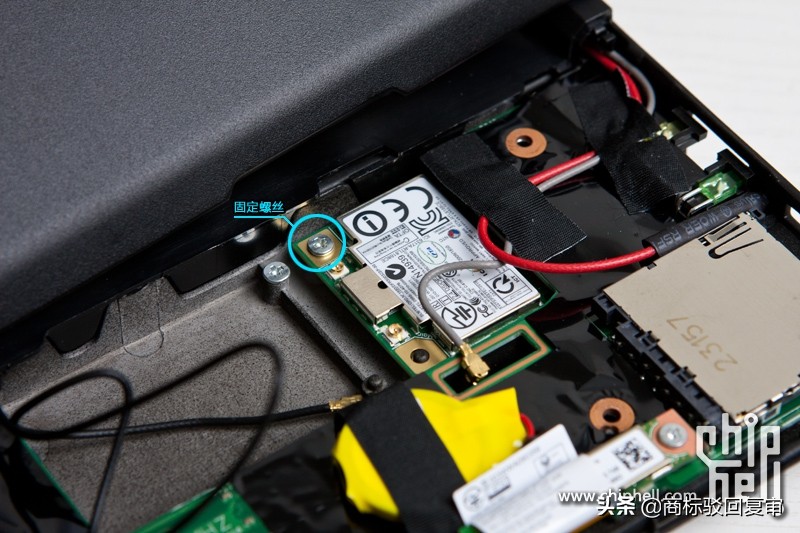

然后把藍圈里的螺絲卸下


卸下螺絲后網卡自動彈起,拔下就OK了


把6300插進去,然后按上天線,上好螺絲,搞定。

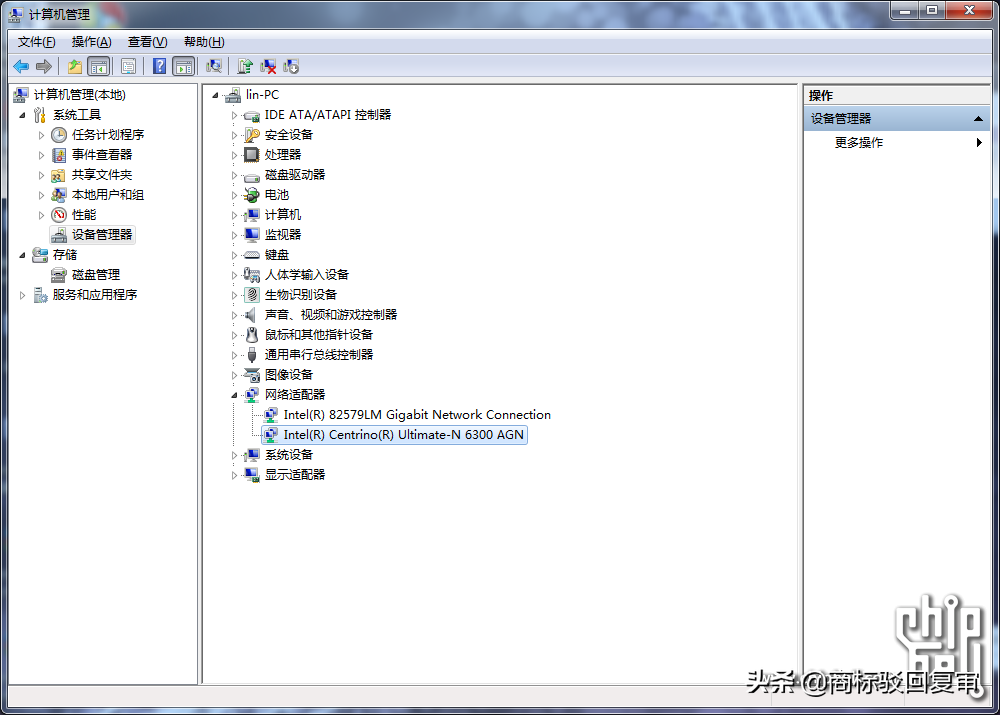

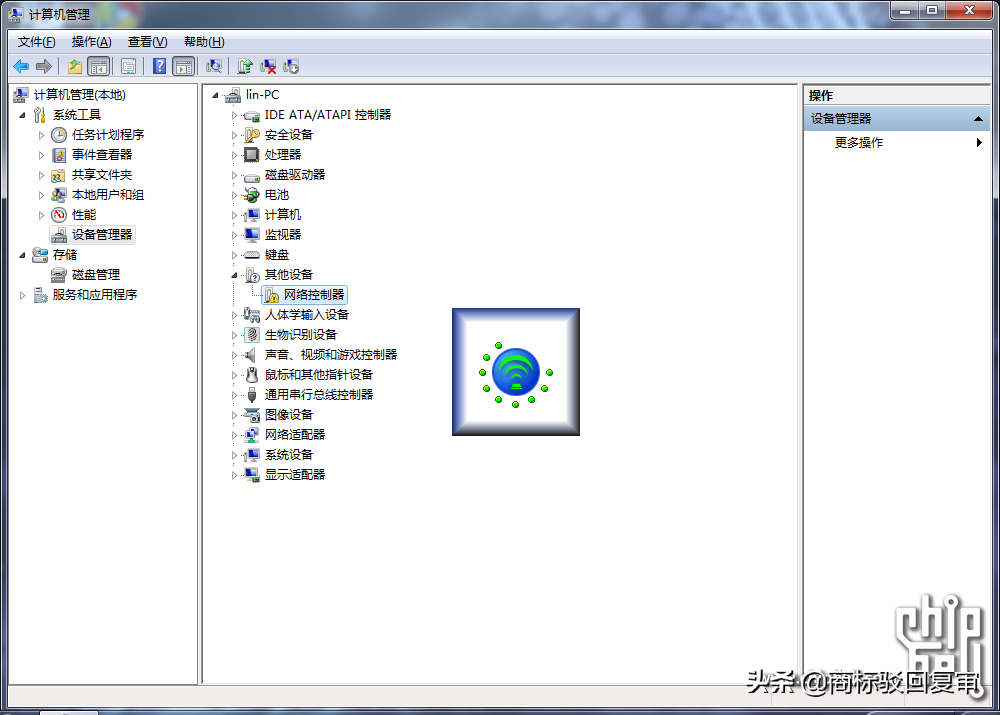

順利開機,系統提示找不到驅動,安裝對應的驅動


這個驅動很神奇啊,都不用next,圖標閃一會就自動安裝好了


Part3 – 測試
測試環境:

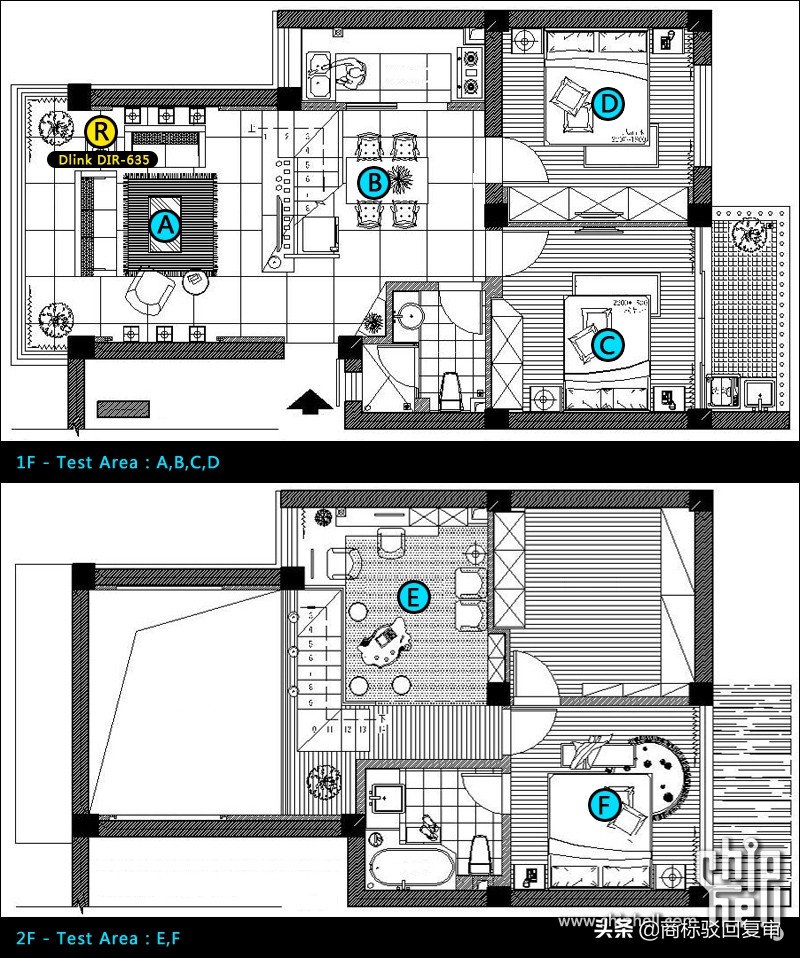

先對測試環境進行一下說明:如圖所示,R為路由器,A,B,C,D,E,F為測試點。ABCD在一樓,EF在二樓。
R到A的直線距離約為2米,中間無阻隔。
R到B的直線距離約為6米,中間有電視墻,電視墻為鏤空木欄柱。
R到C的直線距離約為10米,中間有房門阻隔,周邊水泥墻。
R到D的直線距離約為9米,中間有房門阻隔,周邊水泥墻。
R到E的直線距離約為7米,躍層,中間無阻隔。
R到F的直線距離約為12米,躍層,中間有房門阻隔,周邊水泥墻。

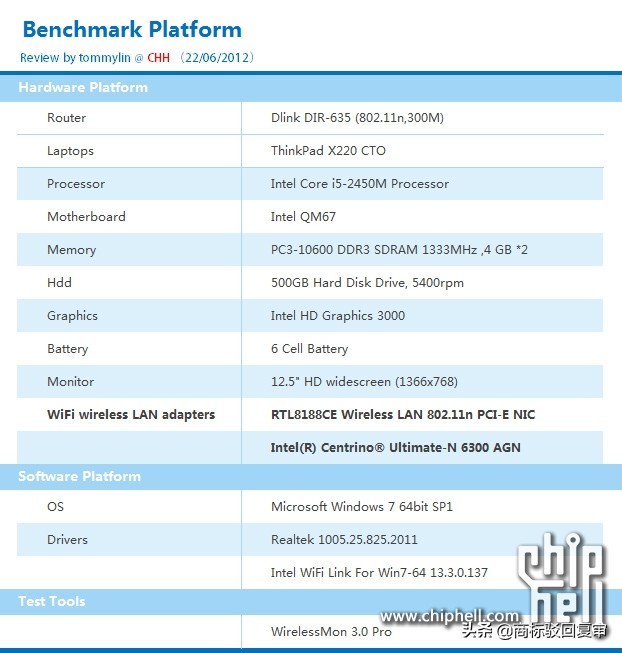

測試平臺&方法:
在X220機器上,用WirelessMon軟件對Realtek RTL8188CE 和 Intel 6300 AGN兩款無線網卡在A,B,C,D,E,F這6個測試區域內進行信號測試及記錄。

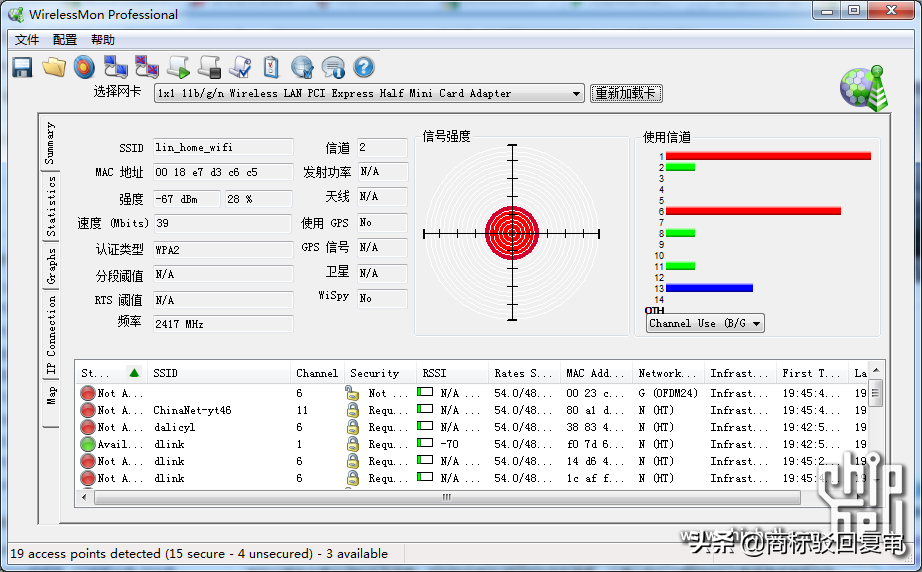

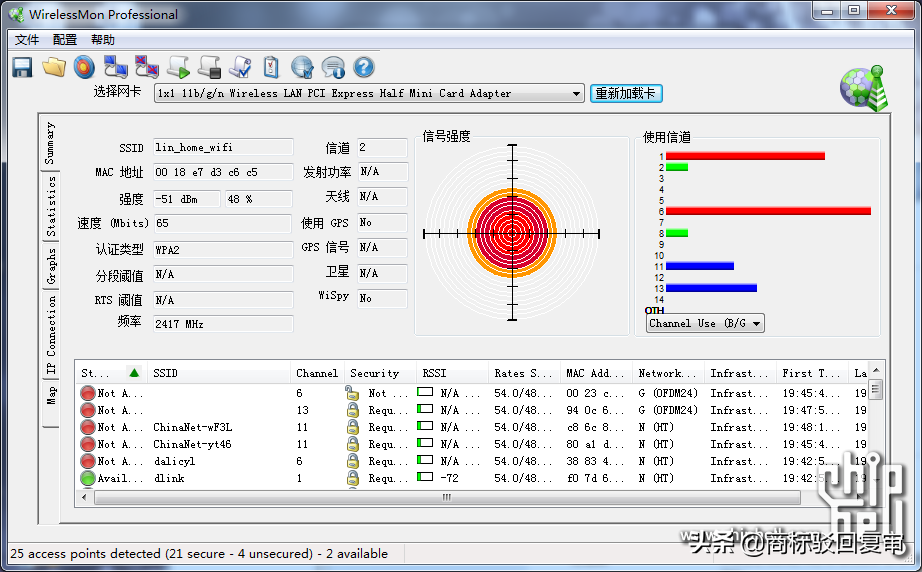

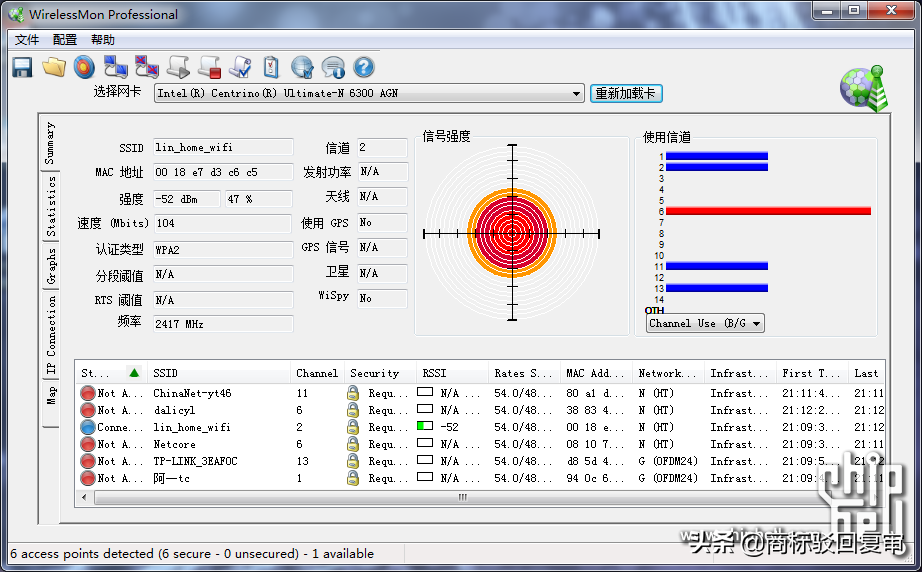

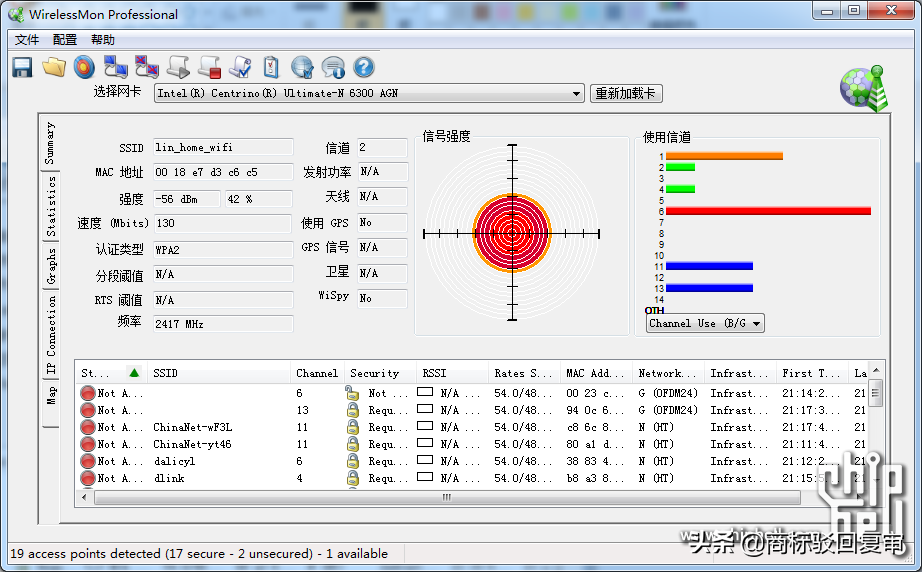

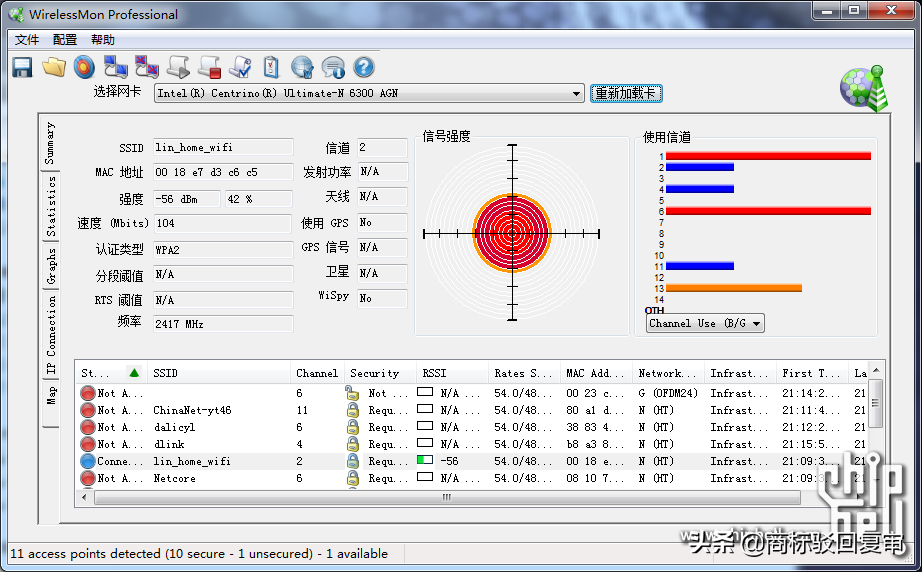

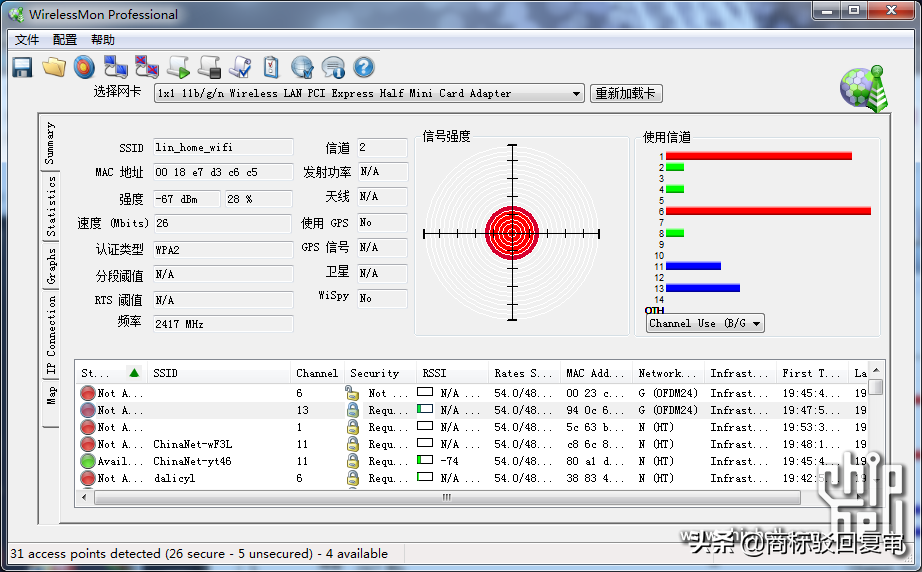

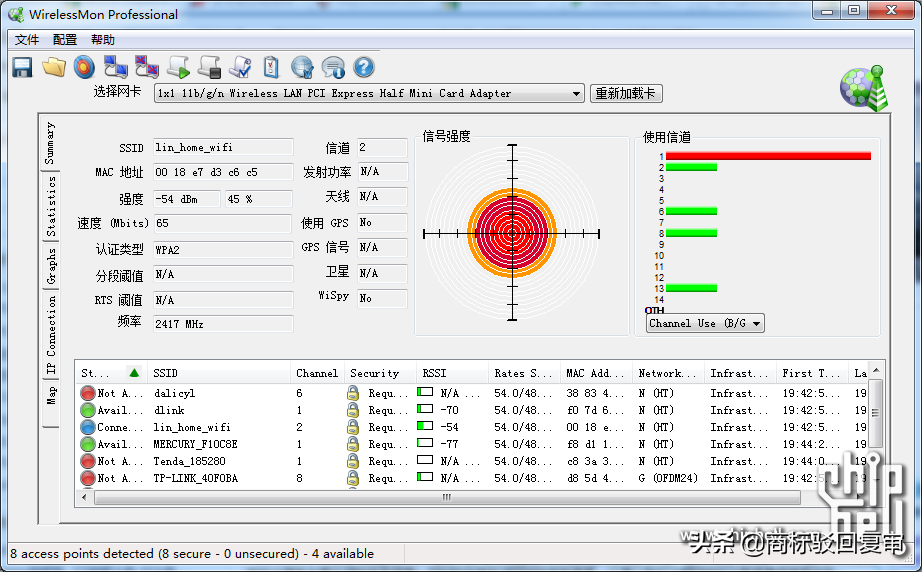

測試區域 A 的測試成績。上圖為Realtek RTL8188CE ,下圖為 Intel 6300 AGN

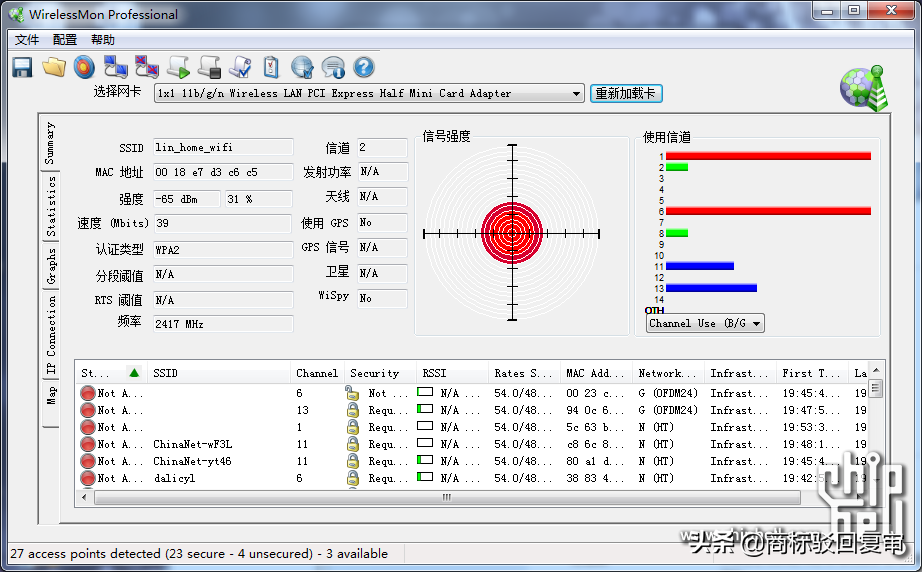

測試區域 B 的測試成績。上圖為Realtek RTL8188CE ,下圖為 Intel 6300 AGN




測試區域 C 的測試成績。上圖為Realtek RTL8188CE ,下圖為 Intel 6300 AGN




測試區域 D 的測試成績。上圖為Realtek RTL8188CE ,下圖為 Intel 6300 AGN




測試區域 E 的測試成績。上圖為Realtek RTL8188CE ,下圖為 Intel 6300 AGN




測試區域 F 的測試成績。上圖為Realtek RTL8188CE ,下圖為 Intel 6300 AGN

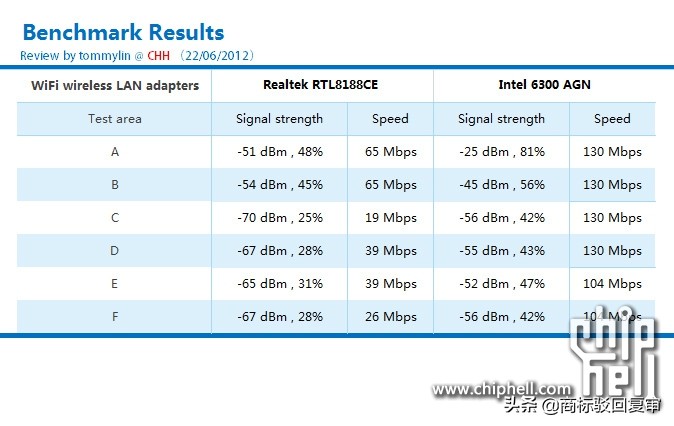

測試成績匯總


Part4 – 總結
從測試成績來看, Intel 6300 AGN的表現較之Realtek RTL8188CE好上許多,傳輸速率的穩定性也比較高??紤]到網速的不穩定性(主要是女王在用IPTV看連續?。?,所以沒有對實際下載速率進行測試,但是從實際網頁打開速度來看,換上6300后,同樣是打開CHH的速度快了不少。還在為本本的無線信號糾結的朋友,Intel 6300 AGN是個不錯的選擇。
