設計師在使用浩辰建筑CAD制圖軟件繪制CAD建筑施工圖的過程中，如何選中CAD圖紙中的某一對象從而鎖定其所在圖層呢？下面小編就來給大家介紹一下浩辰建筑CAD制圖軟件中使用鎖定圖層功能來實現以上操作的操作教程吧！

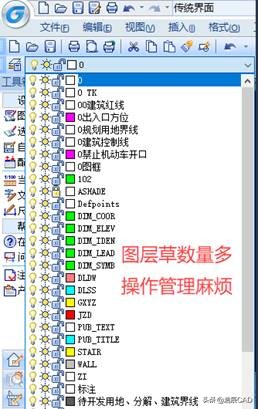

由于設計師對于圖層的管理和設置是具有一定規律和組織安排，但是圖層的數量會急劇的增多，操作和管理起來，會變得比較麻煩。如下圖所示：
所以采取所見即操作的方式，選定一個對象的圖層，并自動鎖定，是非常有效且直觀的做法。下面將介紹兩種非常實用的方法：
CAD繪圖技巧：鎖定圖層
菜單位置：[通用工具]—[圖層工具]—[鎖定圖層]。
功能說明：通過選取要鎖定圖層所在的一個對象，鎖定該對象所在的圖層，鎖定后圖面看不出變化，只是該圖層的對象不能編輯了。

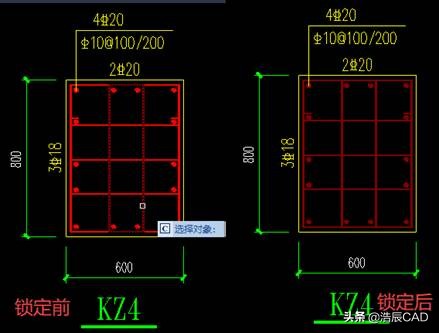

操作步驟：打開浩辰建筑CAD制圖軟件后調取菜單命令，根據命令行提示選擇對象，調取打算鎖定的圖層(可以鎖定多個圖層)所屬的對象；根據命令行提示選擇對象，按回車鍵結束，圖面沒有任何變化。如下圖所示：
CAD繪圖技巧：鎖定其他
菜單位置：[通用工具]—[圖層工具]—[鎖定其它]。
功能說明：通過選取要保留圖層所在的幾個對象，鎖定除了這些對象所在的圖層外的其他圖層，與【關閉其他】命令基本相同。
操作步驟：首先打開浩辰建筑CAD制圖軟件，然后點取菜單命令，根據命令行提示選擇對象<退出>，點取保留的圖層(可以保留多個圖層)所屬的對象；根據命令行提示選擇對象<退出>，按回車鍵結束，除了保留的圖層外，其余圖層被鎖定(不能操作)。
