cad2016標注樣式在哪里設置（cad點樣式設置）

CAD標注很簡單，如果想讓圖紙看起來更美觀，普通的標注不能滿足要求，這時候需要對CAD標注樣式做一些設置，該如何操作呢？下面給大家介紹CAD標注的設置方法，一起來學習。

一、設置“標注樣式”

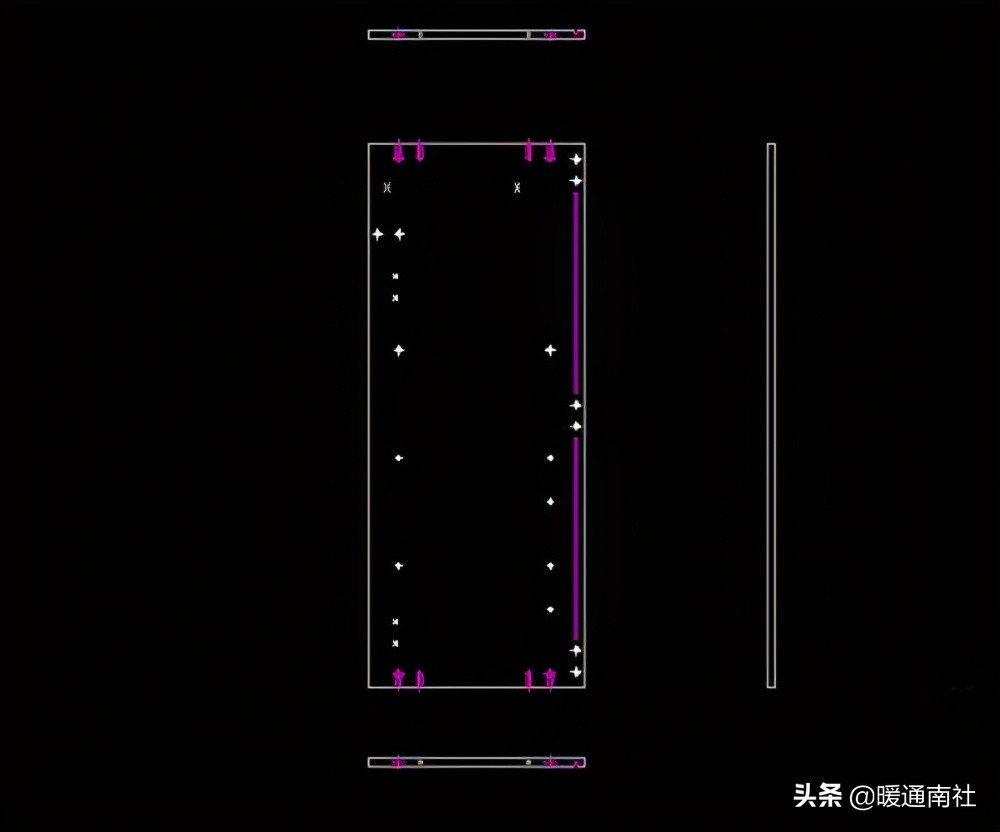

1、打開需要標注的圖紙。

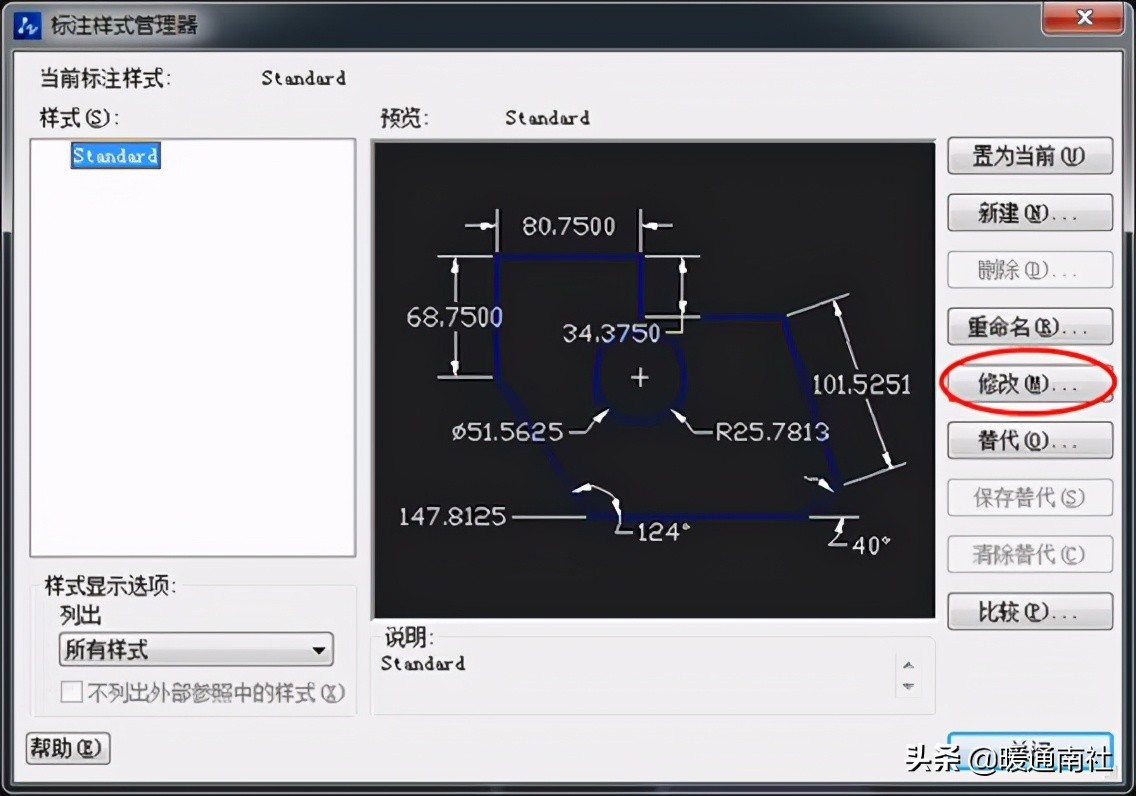

2、按鍵盤快捷鍵“D”,調出標注樣式管理器對話框；也可以在菜單欄“格式”—-“標注樣式”打開。這里我們可以選擇“修改”一個已經存在的標注樣式，當然也可以選擇“新建”一個全新的。

3、進入“線”設置：“尺寸線”指數字下的橫線（箭頭和尺寸線是同樣的顏色）；“延伸線”指2根長豎線。參數參照下圖進行修改。

4、進入“符號和箭頭”設置：先修改箭頭的樣子，然后修改箭頭的大??；圓心按習慣，都可以選，影響不大。其他的參下圖進行設置：

5、進入“文字”設置：首先選文字樣式，主要就是選字體，點“…”進入，選宋體或其他的字體；然后修改文字大小3.4；然后修改文字位置和文字對齊方式。

6、進入“調整”設置：參下圖進行設置。

7、進入“主單位”設置：這里有2個精度，一個是線性尺寸，一個是角度尺寸。對于精度較高的制圖，一般要選擇精確到小數點后兩位。參下圖設置。

8、點擊確定，回到標注樣式管理器對話框，將修改好的標注樣式“置為當前”，這樣下次標注就默認使用這個標注樣式了。

二、開始標注

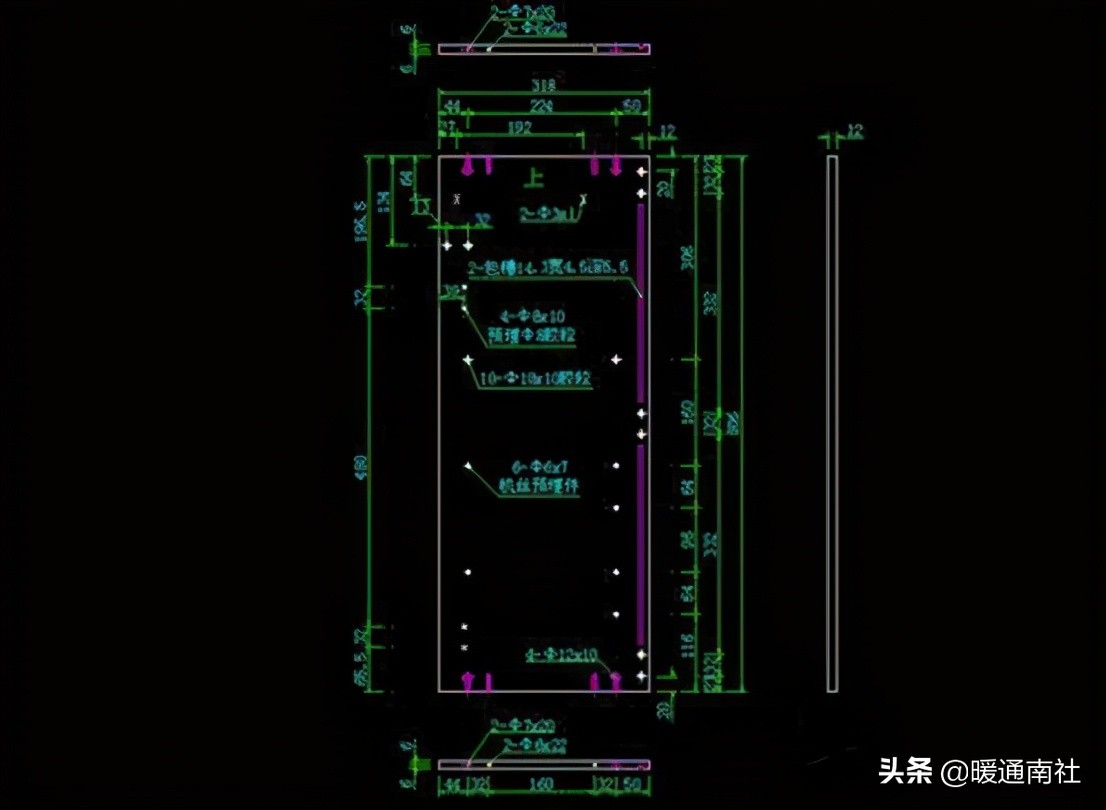

1、完成標注樣式修改后，就可以開始對圖紙進行標注了。

“線性標注”快捷鍵“dli”

“直徑標注”快捷鍵“ddi”

“半徑標注”快捷鍵“dra”

“連續標注”快捷鍵“dco”

注意事項：標注的時候要根據實際來標注。

一次性標注多個尺寸：

快速標注命令（QDIM），用于一次對一系列相互關聯的標注對象進行連續、基線、坐標、半徑、直徑、或并列標注，也可以用于批量編輯若干個已有的標注對象， 它是Quick Dimensioning的縮寫。

執行快速標注后，只需要框選你要標注的對象，就可以快速生成所有標注，在還可以手動添加或刪除標注點，也可以為基線、坐標標注指定新基點，命令將根據新的基點動態調整基線標注方式和坐標標注的UCS定義點。

相比其它標注命令而言，如基線標注（DIMBASELINE）、連續標注（DIMCONTINUE）等，可大幅縮減標注的操作次數，提高繪圖效率。

一、 基本操作步驟

1、輸入命令QDIM或選擇菜單“標注”=〉“快速標注”或點擊工具條按鈕。

2、選擇要標注的幾何圖形；[選擇對象并回車]

3、指定尺寸線位置或 [連續(C)/并列(S)/基線(B)/坐標(O)/半徑(R)/直徑(D)/基準點(P)/編輯(E)] <</span>連續>：[輸入選項或回車]

4、指定或輸入尺寸線位置[回車]

5、命令完成并返回命令輸入狀態。

6、任何時候都可以按ESC鍵中斷命令。

二、 各種選項的基本應用

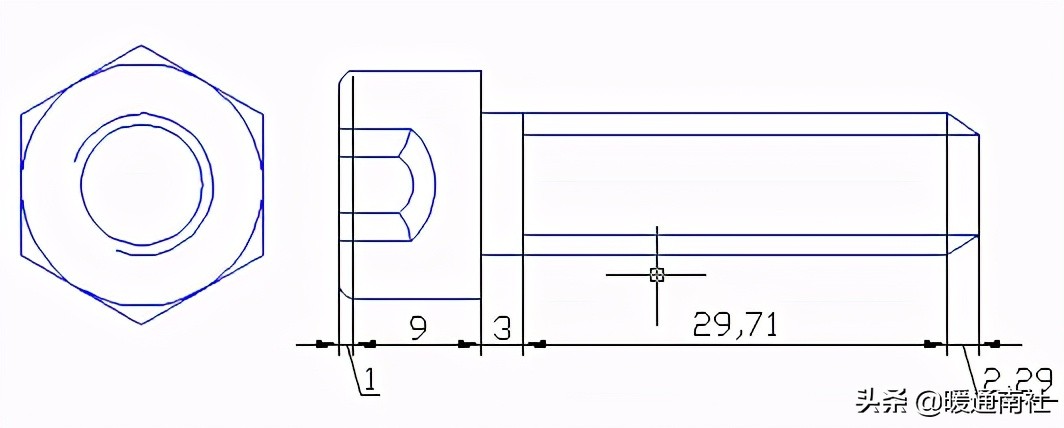

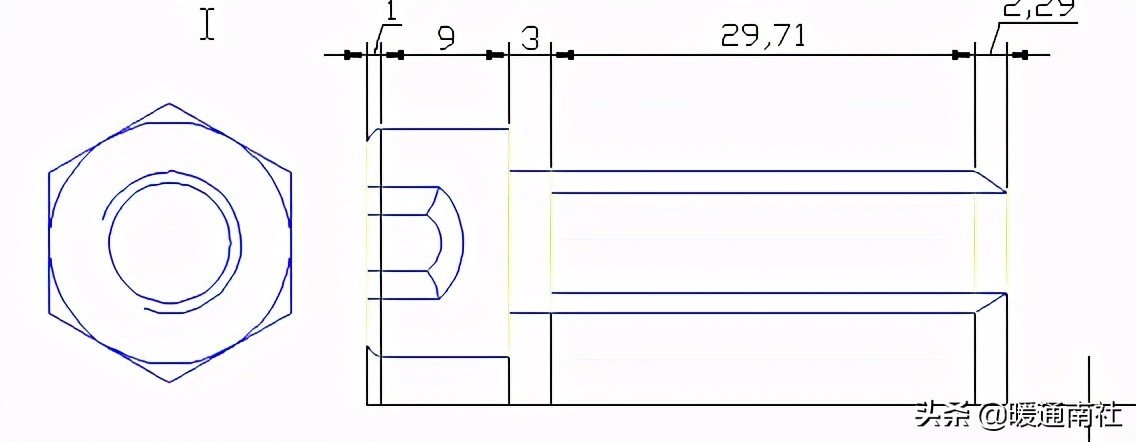

1、連續(Continuous)：創建一系列連續標注。

連續標注是首尾相連的多個標注。每個標注對象都將從上一個標注對象第二條尺寸界線處測量。尺寸線的方向依據指定的尺寸線位置自動確定，或者水平，或者垂直。

2、并列(Staggered)：創建一系列并列標注。

并列標注是自中心向兩側發散的多個階梯形標注。兩個相鄰標注的尺寸線之間的距離取決標注樣式參數DIMDLI(基線間距)。尺寸線的方向依據指定的尺寸線位置自動確定，或者水平，或者垂直。指定的尺寸線位置將定義最內側標注對象的尺寸線。

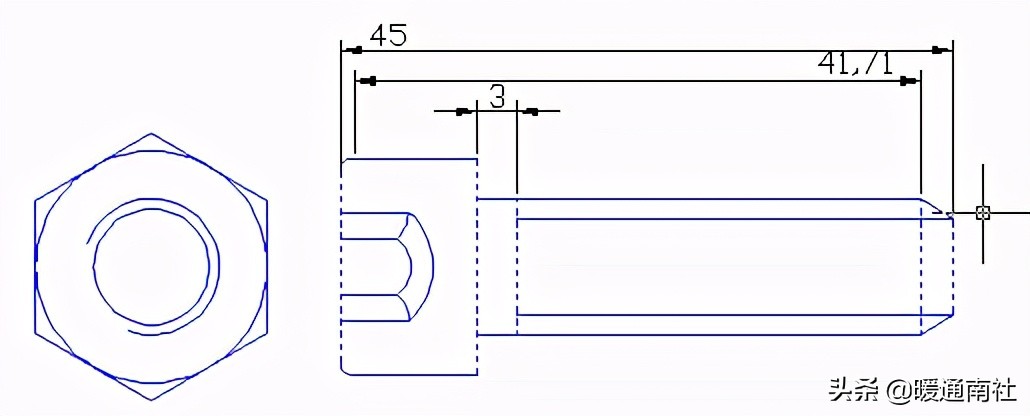

3、基線(Baseline)：創建一系列基線標注。

基線標注是自同一基線處測量的多個標注。兩個相鄰標注的尺寸線之間的距離取決標注樣式參數DIMDLI(基線間距)。

尺寸線的方向依據指定的尺寸線位置自動確定，或者水平，或者垂直。指定的尺寸線位置將定義第一個標注對象的尺寸線。基線標注總是從靠近基準點的第一個標注對象的第一條尺寸界線處開始測量，默認的基準點位于UCS原點處，可以輸入選項P指定新的基準點。

4、坐標(Ordinate)：創建一系列坐標標注。

坐標標注用于測量原點到標注特征點的水平或垂直距離。 這種標注可以保持特征點與基準點的精確偏移量，從而避免增大誤差。

程序使用當前 UCS 的絕對坐標值確定坐標值。 在創建坐標標注之前，通常需要重設 UCS 原點與基準相符。使用坐標模式將沿X方向或Y方向自動創建一系列坐標標注對象。

可以輸入選項P指定坐標標注的基準點，默認的基準點位于UCS原點處。

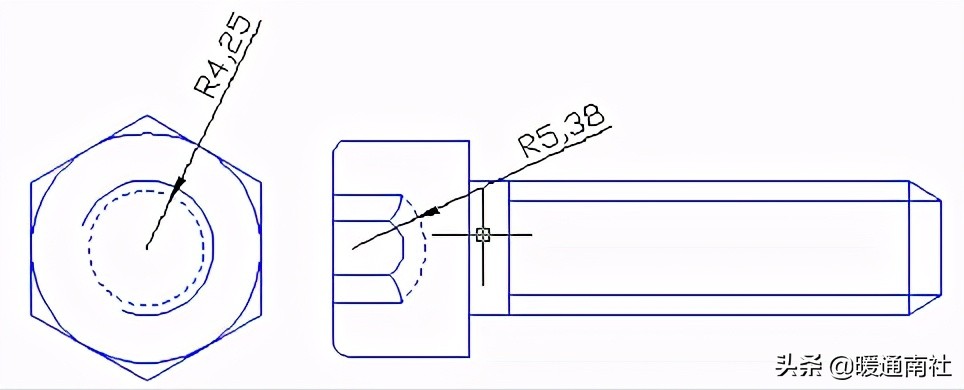

5、半徑(Radius)：創建一系列半徑標注。

半徑標注使用可選的中心線或中心標記測量圓弧和圓的半徑，并顯示前面帶有字母 R 的標注文字。根據標注樣式設置，自動生成半徑標注的圓心標記和直線。 僅當尺寸線置于圓或圓弧之外時才會創建圓心標記。使用快速標注可以一次為多個圓弧或圓創建半徑標注。

所選的標注對象中如不包含圓或圓弧對象，那么該選項將不可用，其它類型的對象不參與半徑標注。可以為圓指定半徑標注的尺寸線位置，圓弧對象將自動在其弧線中心處創建半徑標注。

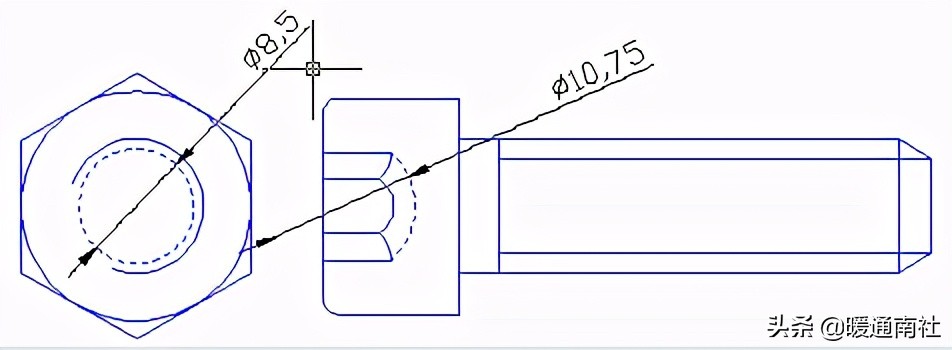

6、直徑(Diameter)：創建一系列直徑標注。

直徑標注使用可選的中心線或中心標記測量圓弧和圓的直徑，并顯示前面帶有字母 D 的標注文字。根據標注樣式設置，自動生成直徑標注的圓心標記和直線。 僅當尺寸線置于圓或圓弧之外時才會創建圓心標記。使用快速標注可以一次為多個圓弧或圓創建直徑標注。

所選的標注對象中如不包含圓或圓弧對象，那么該選項將不可用，其它類型的對象不參與直徑標注?？梢詾閳A指定直徑標注的尺寸線位置，圓弧對象將自動在其弧線中心處創建直徑標注。

7、基準點(datumPoint)：為基線和坐標標注設置新的基準點。

命令提示“選擇新的基準點:”，指定新的基準點后回車將返回到上一提示?；鶞庶c將影響快速基線標注對象或坐標標注對象的測量點。

8、編輯(Edit)：編輯一系列標注點。 將提示用戶在現有標注中添加或刪除標注點。

命令提示“指定要刪除的標注點或 [添加(A)/退出(X)] <</span>退出>：”，選擇要刪除的點或輸入選項A切換到添加標注點模式，命令提示“指定要添加的標注點或 [刪除(R)/退出(X)] <</span>退出>：”。輸入選項X、回車或按ESC鍵將返回到上一提示。

三、 使用快速標注命令編輯一系列標注

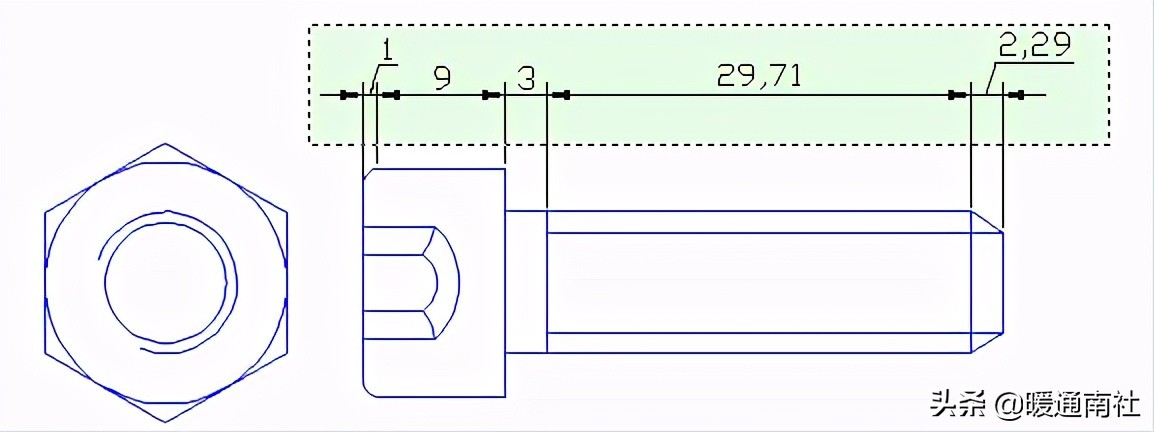

使用快速標注命令（QDIM）不僅可以快速創建一系列新的尺寸標注，也可以用于同時編輯多個已有的標注對象。要使用該命令編輯標注，可以將需要編輯的尺寸標注選為標注對象，然后進行快速標注，命令結束后所選的標注對象將被移動到新位置。

操作步驟：

1、輸入命令QDIM或選擇菜單“標注”=〉“快速標注”或點擊工具條按鈕

2、選擇要編輯的尺寸標注并回車

3、 指定尺寸線位置或輸入選項切換到其它標注模式

4、 指定或輸入尺寸線位置

5、命令完成并返回命令輸入狀態，標注對象將被移動到新位置

6、任何時候都可以按ESC鍵中斷命令。

如果你之前沒有使用過快速標注功能，不放試試。在一些專業軟件，如浩辰機械中還提供了更加方便的標注功能：智能標注，框選圖形后會自動判斷，標注上長度、半徑等不同類型的標注。

如何一次性刪掉cad圖中全部標注：

“一次性刪除所有標注”的操作方法如下：（本例基于AutoCAD 2016版本，其它版本略有出入）

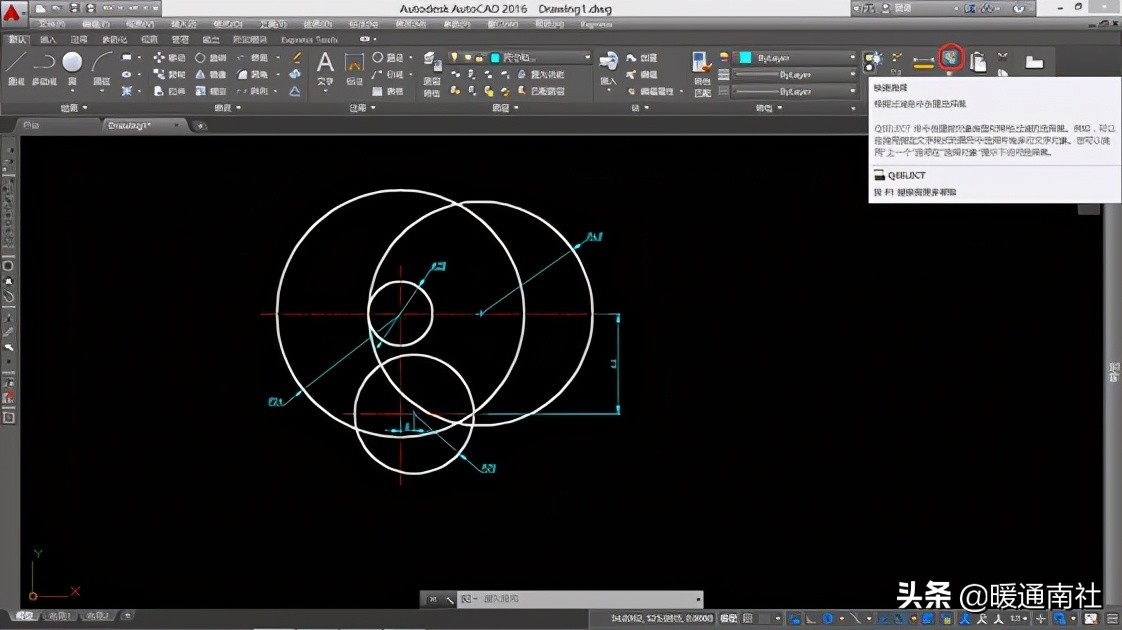

如圖所示，單擊“快速選擇”命令按鈕；

打開“快速選擇”對話框，如圖所示，分別設置“對象類型”為“轉角標注”、“半徑標注”和“直徑標注”，“運算符”設置為“全部選擇”，點選“包括在新選擇集中”，勾選“附加到當前選擇集”，單擊確定按鈕。

重復執行上述步驟2，直至選擇所有標注對象，按【Delete】鍵刪除所有標注。

CAD中注釋性標注和一般標注有何不同：

在使用CAD時，注釋性可以讓同一圖形在不同比例的布局視口里文字和標注文字顯示的高度保持一致。 使用注釋性便可以不用繁瑣地設置不同的全局比例和文字高度。

以標注為例：在標注樣式（快捷鍵D）中，勾選“注釋性”。

標注就是具有注釋性的標注。

完成標注后，轉至視口中，確保左邊兩個關于注釋性的選項打開。

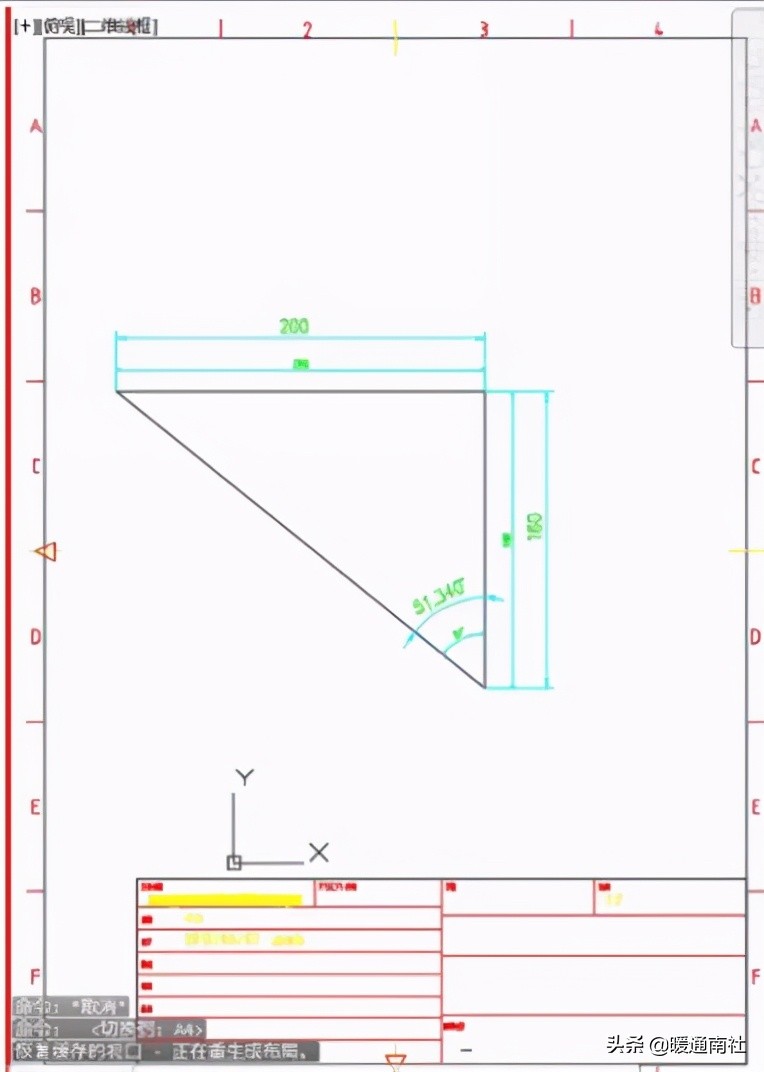

在下面的三角形例子中，兩個標注中上面那個具有注釋。

可以看到兩個標注的文字高度是一樣的，此時視口的比例是1：1。接下來更改視口比例至1：2?？梢钥吹?，不帶注釋性的標注跟著一起縮小了，帶注釋性的標注文字（還有箭頭）相對圖紙的高度并沒有減小。
